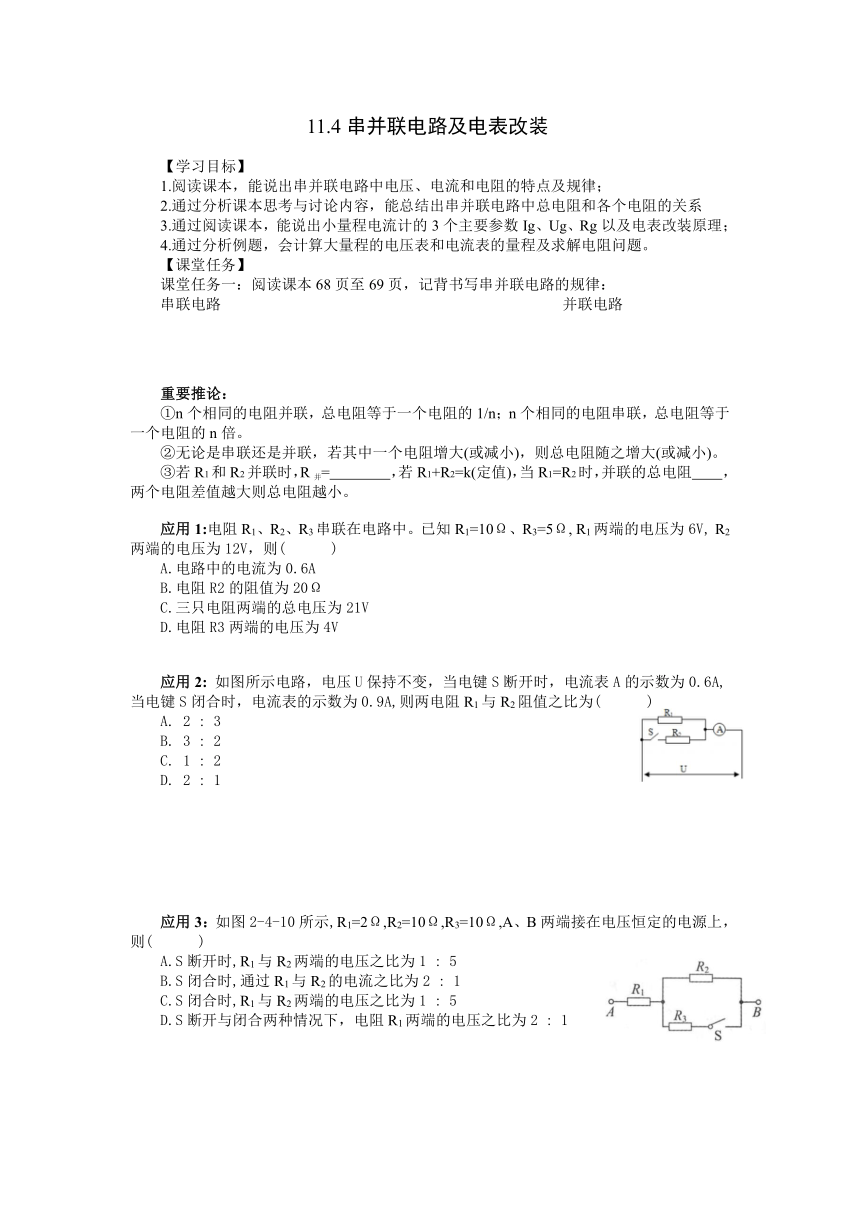

11.4串并聯電路及電表改裝
【學習目標】
1.閱讀課本，能說出串并聯電路中電壓、電流和電阻的特點及規律；
2.通過分析課本思考與討論內容，能總結出串并聯電路中總電阻和各個電阻的關系
3.通過閱讀課本，能說出小量程電流計的3個主要參數Ig、Ug、Rg以及電表改裝原理；
4.通過分析例題，會計算大量程的電壓表和電流表的量程及求解電阻問題。
【課堂任務】
課堂任務一：閱讀課本68頁至69頁，記背書寫串并聯電路的規律：
串聯電路 并聯電路
重要推論：
①n個相同的電阻并聯，總電阻等于一個電阻的1/n；n個相同的電阻串聯，總電阻等于一個電阻的n倍。
②無論是串聯還是并聯，若其中一個電阻增大(或減小)，則總電阻隨之增大(或減小)。
③若R1和R2并聯時，R并= ，若R1+R2=k(定值)，當R1=R2時，并聯的總電阻 ，兩個電阻差值越大則總電阻越小。
應用1:電阻R1、R2、R3串聯在電路中。已知R1=10Ω、R3=5Ω, R1兩端的電壓為6V, R2兩端的電壓為12V，則( )
A.電路中的電流為0.6A
B.電阻R2的阻值為20Ω
C.三只電阻兩端的總電壓為21V
D.電阻R3兩端的電壓為4V
應用2: 如圖所示電路，電壓U保持不變，當電鍵S斷開時，電流表A的示數為0.6A,當電鍵S閉合時，電流表的示數為0.9A,則兩電阻R1與R2阻值之比為( )
A. 2 : 3
B. 3 : 2
C. 1 : 2
D. 2 : 1
應用3：如圖2-4-10所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B兩端接在電壓恒定的電源上，則( )
A.S斷開時,R1與R2兩端的電壓之比為1 : 5
B.S閉合時,通過R1與R2的電流之比為2 : 1
C.S閉合時,R1與R2兩端的電壓之比為1 : 5
D.S斷開與閉合兩種情況下，電阻R1兩端的電壓之比為2 : 1
課堂任務二
電壓表改裝:(1)將表頭改裝成大量程電壓表需 （“串”或“并”）聯一個電阻,該電阻起 作用.由U=Ig（R+Rg）得R= .
(2)若改裝后電壓表的量程為nUg，則串聯電阻R= Rg
電流表改裝:(1)將表頭改裝成大量程電流表需 聯一個電阻,該電阻起 作用.由IgRg=(I-Ig)R的R= .
(2)若改裝后電流表的量程為nIg,則并聯電阻R= Rg.
思考:改裝前后表頭三個參量Rg、Ig、Ug改變嗎 它們間滿足什么關系？
應用4:現有一個靈敏電流計，它的滿偏電流為Ig＝1mA，內阻Rg＝50Ω．
①若要將它改裝成量程為0~15V的電壓表，求應串聯的電阻R1.
②若要將它改裝成量程為0~3A的電流表，求應并聯的電阻R2．
【課堂總結】
串聯 并聯
電路基礎 非常重要
電壓、電阻成正比： 電流、電阻成反比：
