資源簡介

(共13張PPT)
第三章 電子產品制作
第一節研制自控燈

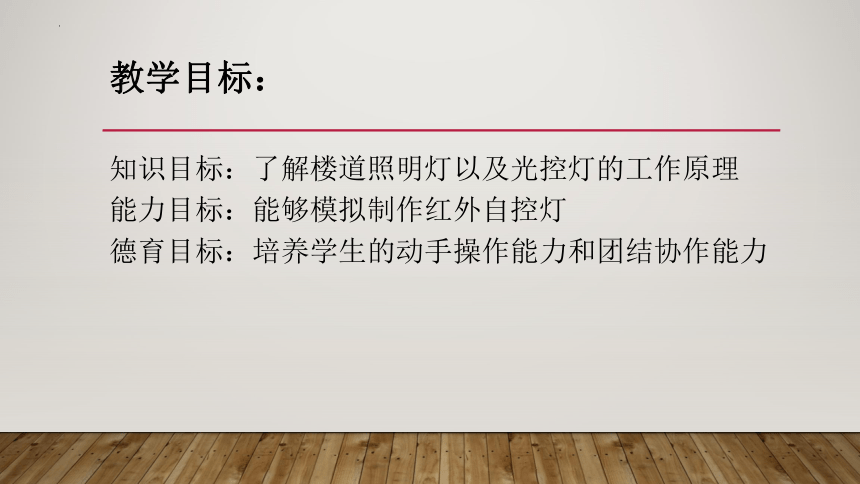

教學目標：
知識目標：了解樓道照明燈以及光控燈的工作原理
能力目標：能夠模擬制作紅外自控燈
德育目標：培養學生的動手操作能力和團結協作能力

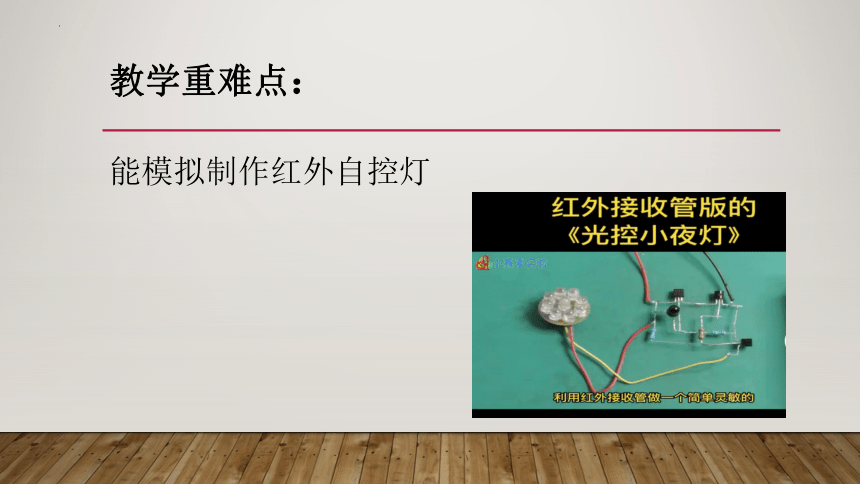

教學重難點：
能模擬制作紅外自控燈
一. 教師講授

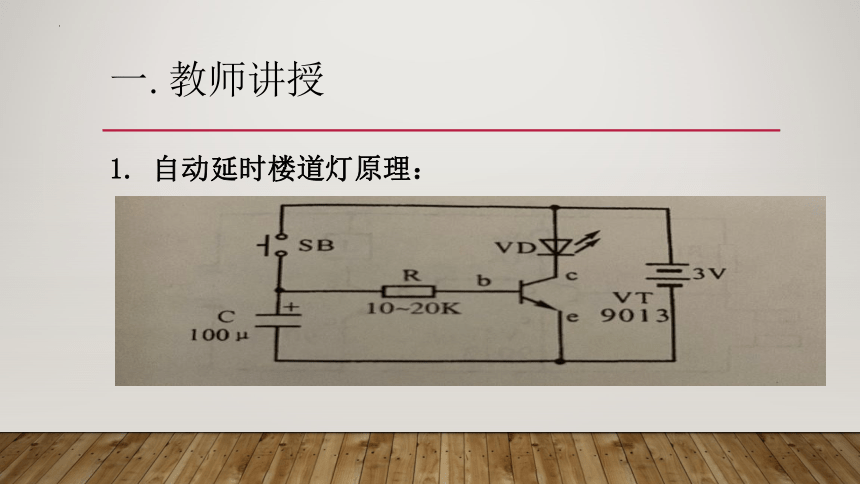

1. 自動延時樓道燈原理：
一. 教師講授

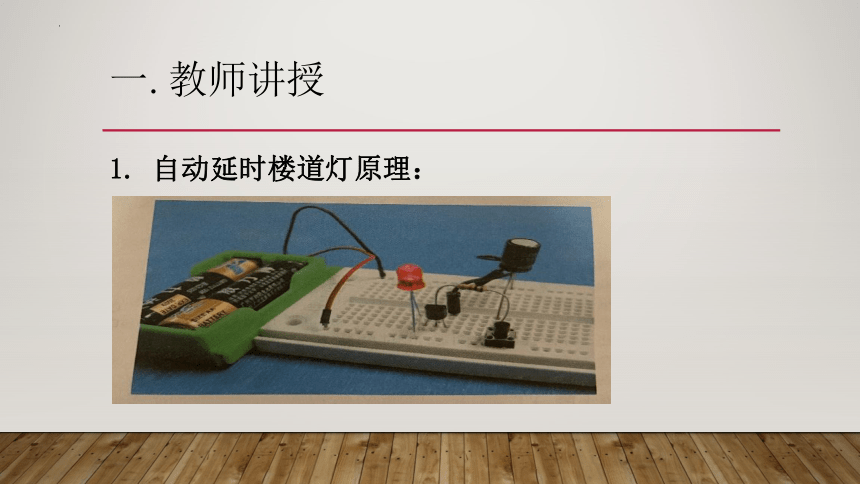

1. 自動延時樓道燈原理：
一. 教師講授

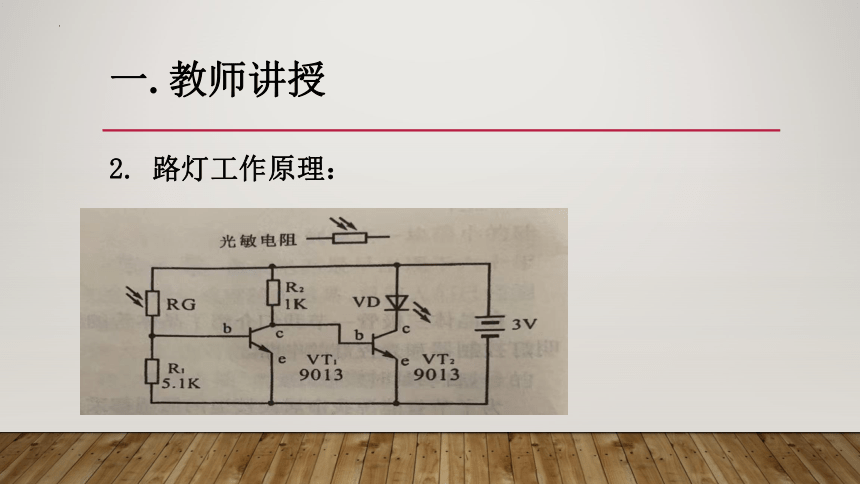

2. 路燈工作原理：
課后拓展：
拓展：課下同學們自主探究：水滿報警器，高溫報警器以及實用的電冰箱斷電保護器的工作原理，并畫出電路圖。有能力同學可以在教師指導下完成整機電路的制作和通電試驗。
切記一點更要在專業的技術指導下進行。
二. 繼電器和傳感器的作用
1.繼電器
繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
繼電器一股都有能反映一定輸入變量(如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等)的感應機構;有能對被控電路實現通斷控制的執行機構。
二. 繼電器和傳感器的作用
2.傳感器
傳感器是一種把非電學物理量轉變成便于利用的電信號的器件，它是現代信息技術的“感覺器官”。與人的感覺器官相比它具有非常大的優勢，正因如此，它被廣泛應用在了我們生產生活的各個領域，發揮著非常重要的作用。
例如：汽車以及各種家用電器
三. 能正確制作紅外自控燈
將一個班共分為四組：
材料準備：
注意事項：
1.觀看視頻（電焊筆吸錫的使用方法）
2.注意操作安全
三. 能正確制作紅外自控燈
師生共同學習紅外自控燈的制作過程（觀看視頻）
各小組在教師指導下合作完成紅外自控燈的制作。
各小組在講臺分別展示各組的制作成品。
教師提問：學生談一談本堂課的收獲與啟示
課后作業：同學們可以在網絡上搜索一些自控燈diy,自己動手制作自控燈，在實踐中體驗智能化對生活的積極影響。
謝謝觀看
