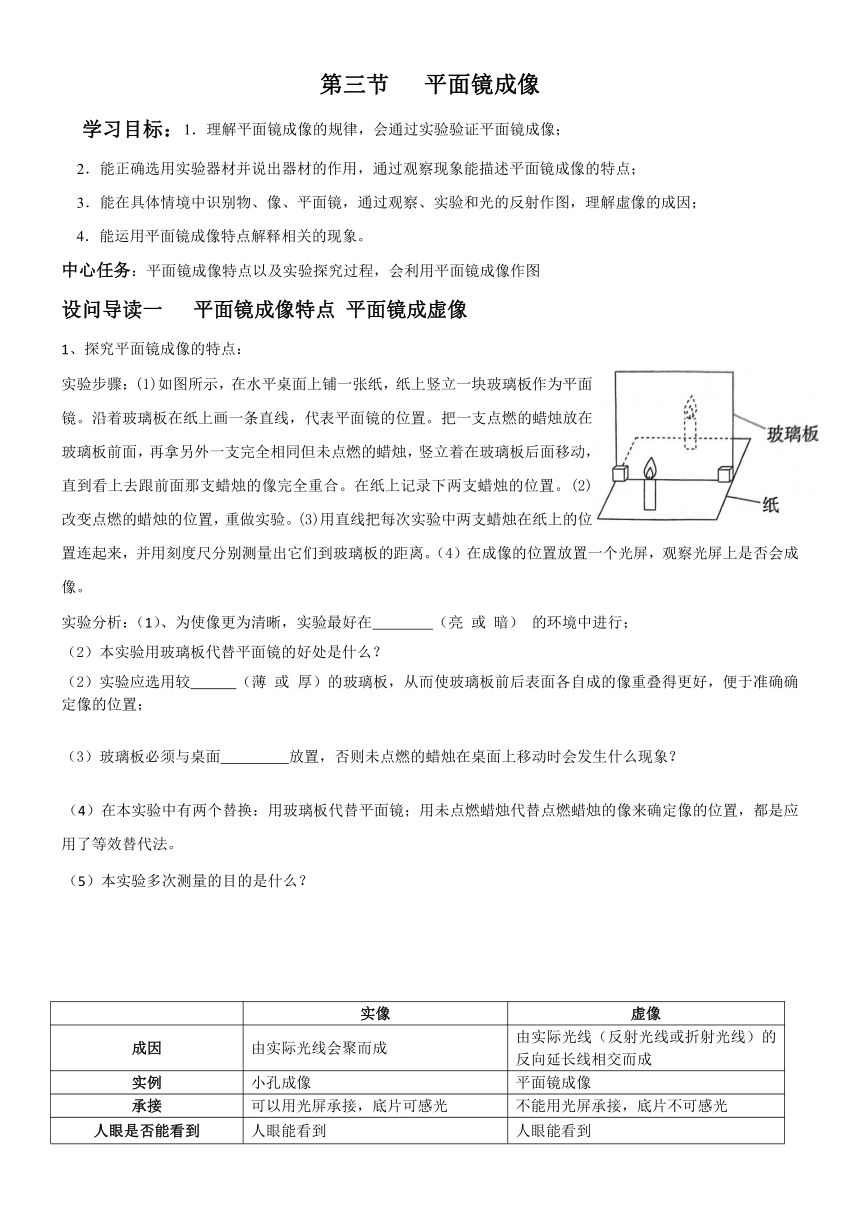

第三節 平面鏡成像
學習目標：1．理解平面鏡成像的規律，會通過實驗驗證平面鏡成像；
2．能正確選用實驗器材并說出器材的作用，通過觀察現象能描述平面鏡成像的特點；
3．能在具體情境中識別物、像、平面鏡，通過觀察、實驗和光的反射作圖，理解虛像的成因；
4．能運用平面鏡成像特點解釋相關的現象。
中心任務：平面鏡成像特點以及實驗探究過程，會利用平面鏡成像作圖
設問導讀一 平面鏡成像特點 平面鏡成虛像
探究平面鏡成像的特點：
實驗步驟：(1)如圖所示，在水平桌面上鋪一張紙，紙上豎立一塊玻璃板作為平面鏡。沿著玻璃板在紙上畫一條直線，代表平面鏡的位置。把一支點燃的蠟燭放在玻璃板前面，再拿另外一支完全相同但未點燃的蠟燭，豎立著在玻璃板后面移動，直到看上去跟前面那支蠟燭的像完全重合。在紙上記錄下兩支蠟燭的位置。(2)改變點燃的蠟燭的位置，重做實驗。(3)用直線把每次實驗中兩支蠟燭在紙上的位置連起來，并用刻度尺分別測量出它們到玻璃板的距離。（4）在成像的位置放置一個光屏，觀察光屏上是否會成像。
實驗分析：（1）、為使像更為清晰，實驗最好在 （亮 或 暗） 的環境中進行；
（2）本實驗用玻璃板代替平面鏡的好處是什么？
（2）實驗應選用較 （薄 或 厚）的玻璃板，從而使玻璃板前后表面各自成的像重疊得更好，便于準確確定像的位置；
（3）玻璃板必須與桌面 放置，否則未點燃的蠟燭在桌面上移動時會發生什么現象？
（4）在本實驗中有兩個替換：用玻璃板代替平面鏡；用未點燃蠟燭代替點燃蠟燭的像來確定像的位置，都是應用了等效替代法。
（5）本實驗多次測量的目的是什么？
實像 虛像
成因 由實際光線會聚而成 由實際光線（反射光線或折射光線）的反向延長線相交而成
實例 小孔成像 平面鏡成像
承接 可以用光屏承接，底片可感光 不能用光屏承接，底片不可感光
人眼是否能看到 人眼能看到 人眼能看到
像的特點 倒立 正立
畫法 用實線畫 用虛線畫

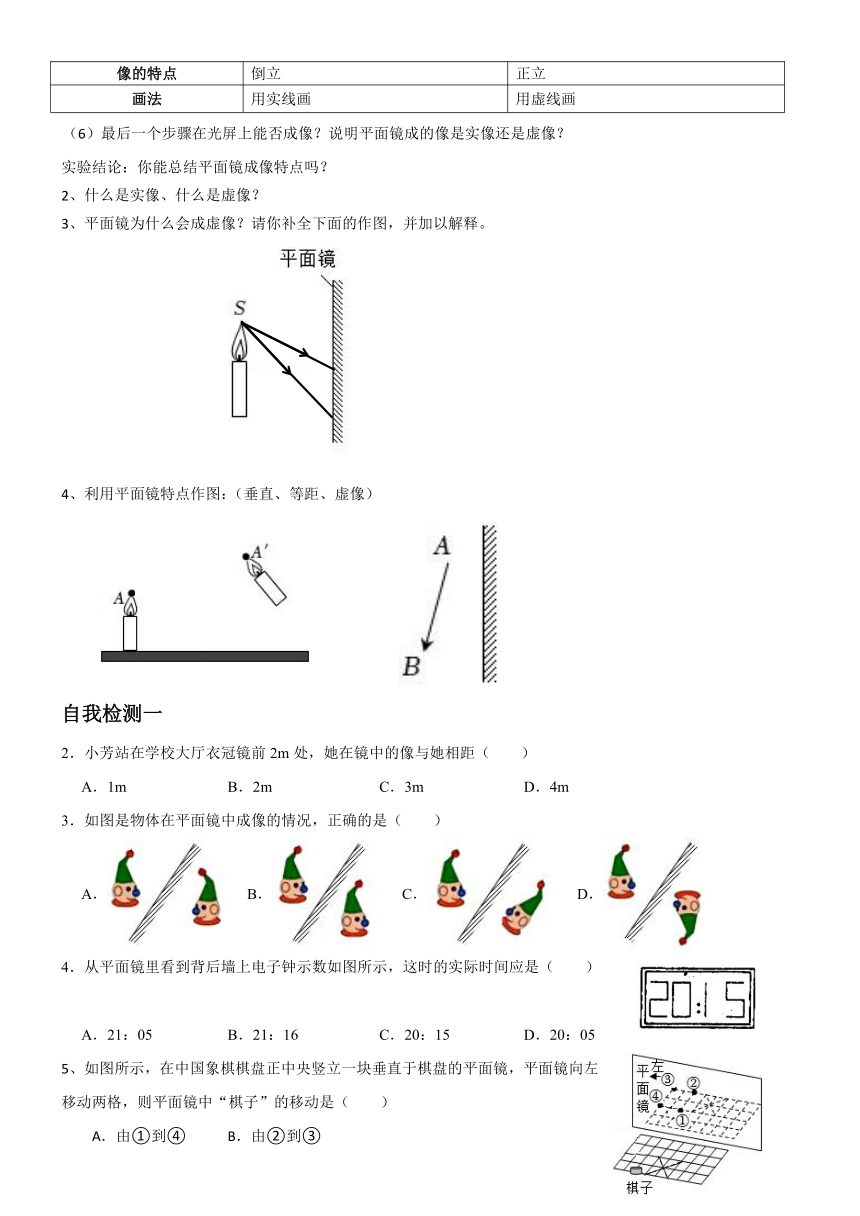

（6）最后一個步驟在光屏上能否成像？說明平面鏡成的像是實像還是虛像？
實驗結論：你能總結平面鏡成像特點嗎？
2、什么是實像、什么是虛像？
3、平面鏡為什么會成虛像？請你補全下面的作圖，并加以解釋。
4、利用平面鏡特點作圖：（垂直、等距、虛像）
自我檢測一
2．小芳站在學校大廳衣冠鏡前2m處，她在鏡中的像與她相距（　　）
A．1m B．2m C．3m D．4m
3．如圖是物體在平面鏡中成像的情況，正確的是（　　）
A． B． C． D．
4．從平面鏡里看到背后墻上電子鐘示數如圖所示，這時的實際時間應是（　　）
A．21：05 B．21：16 C．20：15 D．20：05
5、如圖所示，在中國象棋棋盤正中央豎立一塊垂直于棋盤的平面鏡，平面鏡向左移動兩格，則平面鏡中“棋子”的移動是（　　）
A．由①到④ B．由②到③
C．②位置不變 D．①位置不變
6．如圖所示，人站在豎直放置的平面鏡前，下列判斷正確的是（　　）
A．人面鏡時，他的像變大
B．人與平面鏡的距離增大時，他與像的距離變小
C．平面鏡垂直紙面向里移動，他的像位置不變
D．平面鏡的上端向人傾斜，他的像位置不變
7．一只小鳥在平靜的湖面上飛過，以下描述正確的是（　　）
A．小鳥在湖中所成的像是實像 B．小鳥靠近湖面時，像遠離湖面
C．小鳥在湖中的像始終和小鳥一樣大 D．小鳥到湖面的距離大于像到湖面的距離
8．如圖所示，該視力表進行測試時，被測者需距離視力表5米，因受到場地限制，可利用平面鏡來“增距”。以下是某同學檢查視力時的情景，下列說法正確的是（　　）
A．該同學應距離視力表1米處進行測試 B．該同學應距離視力表2米處進行測試
C．該同學應距離視力表1.5米處進行測試 D．鏡中視力表的像是由光的折射形成的
9．在“探究平面鏡成像的特點”實驗中：
（1）實驗器材：帶底座的玻璃板、白紙、兩支外形相同的蠟燭A和B、火柴、筆、光屏，為完成實驗還需要什么器材？
（2）選用玻璃板代替平面鏡進行實驗的目的是什么？
（3）如圖所示，在豎直的玻璃板一側放置點燃的蠟燭A，拿未點燃的蠟燭B在玻璃板另一側移動，直到看上去它與蠟燭A的像完全重合。蠟燭B與A的像完全重合說明了什么？
（4）移去蠟燭B，在其原來位置上放置一塊光屏，光屏上能否呈現蠟燭A的像？這個現象說明了什么？
設問導讀二 平面鏡的應用 凸面鏡和凹面鏡
請你根據下列應用舉出幾個實例。
、成像；
、改變光路；
、擴大視野。
什么是凸面鏡；什么是凹面鏡？
凸面鏡對光有什么作用？
凹面鏡對光有什么作用？
你能舉出幾個關于凸面鏡和凹面鏡的應用實例嗎？
自我檢測二
1、關于各種鏡子的使用，下列說法中正確的是（　　）
A．在山區道路的拐彎處設置的鏡子是凹面鏡
B．汽車中的后視鏡是凹面鏡
C．太陽灶中使用的鏡子是凸面鏡
D．牙科醫生觀察口腔中的牙齒時，使用的小鏡子是平面鏡
2、2021年10月18日，在奧林匹克運動發祥地——希臘伯羅奔尼撒半島的古奧林匹亞，利用凹面鏡點燃了北京冬奧會圣火火種（如圖所示）。用凹面鏡能夠采集火種，主要是因為光的（　　）
A．直線傳播 B．反射 C．色散 D．折射
3、下列事例中屬于防止平面鏡成像的是（　　）
A．舞蹈演員，用平面鏡觀察和矯正自己的姿勢
B．家庭裝修常利用平面鏡來擴大視野空間
C．牙醫借助平面看清牙齒的背面
D．夜間行駛時，車內的燈必須關閉
