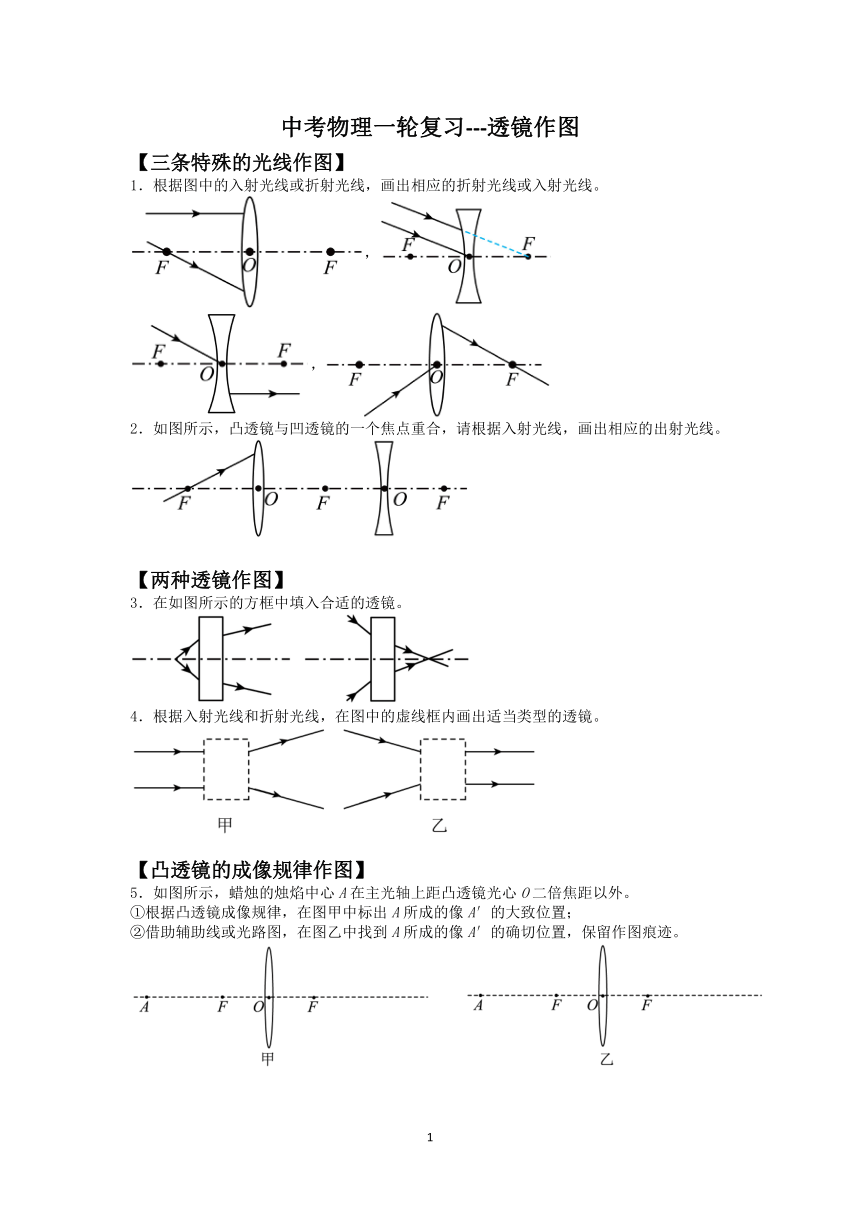

中考物理一輪復習---透鏡作圖
【三條特殊的光線作圖】
1．根據圖中的入射光線或折射光線，畫出相應的折射光線或入射光線。
，
，
2．如圖所示，凸透鏡與凹透鏡的一個焦點重合，請根據入射光線，畫出相應的出射光線。
【兩種透鏡作圖】
3．在如圖所示的方框中填入合適的透鏡。
4．根據入射光線和折射光線，在圖中的虛線框內畫出適當類型的透鏡。
【凸透鏡的成像規律作圖】
5．如圖所示，蠟燭的燭焰中心A在主光軸上距凸透鏡光心O二倍焦距以外。
①根據凸透鏡成像規律，在圖甲中標出A所成的像A′的大致位置；
②借助輔助線或光路圖，在圖乙中找到A所成的像A′的確切位置，保留作圖痕跡。

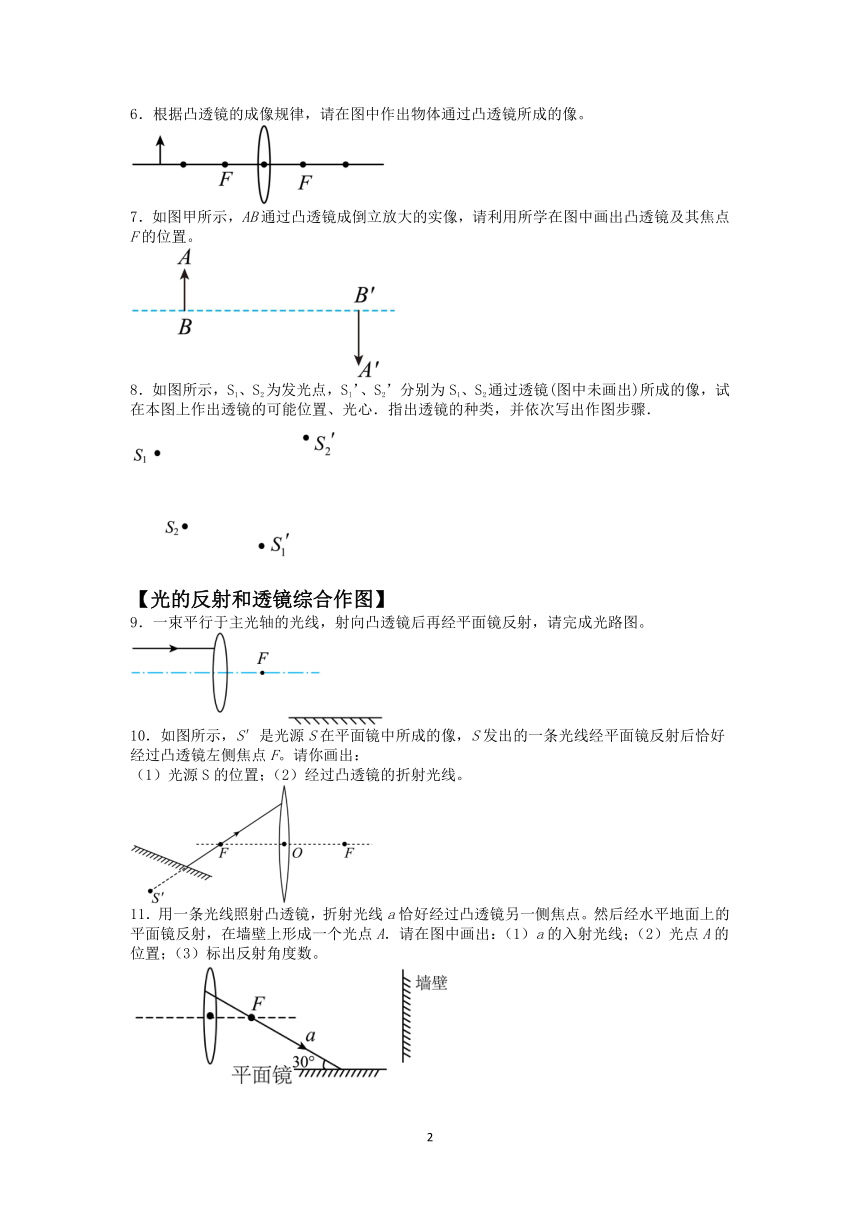

6．根據凸透鏡的成像規律，請在圖中作出物體通過凸透鏡所成的像。
7．如圖甲所示，AB通過凸透鏡成倒立放大的實像，請利用所學在圖中畫出凸透鏡及其焦點F的位置。
8．如圖所示，S1、S2為發光點，Sl’、S2’分別為S1、S2通過透鏡(圖中未畫出)所成的像，試在本圖上作出透鏡的可能位置、光心．指出透鏡的種類，并依次寫出作圖步驟．
【光的反射和透鏡綜合作圖】
9．一束平行于主光軸的光線，射向凸透鏡后再經平面鏡反射，請完成光路圖。
10．如圖所示，S′是光源S在平面鏡中所成的像，S發出的一條光線經平面鏡反射后恰好經過凸透鏡左側焦點F。請你畫出：
（1）光源S的位置；（2）經過凸透鏡的折射光線。
11．用一條光線照射凸透鏡，折射光線a恰好經過凸透鏡另一側焦點。然后經水平地面上的平面鏡反射，在墻壁上形成一個光點A．請在圖中畫出：（1）a的入射光線；（2）光點A的位置；（3）標出反射角度數。

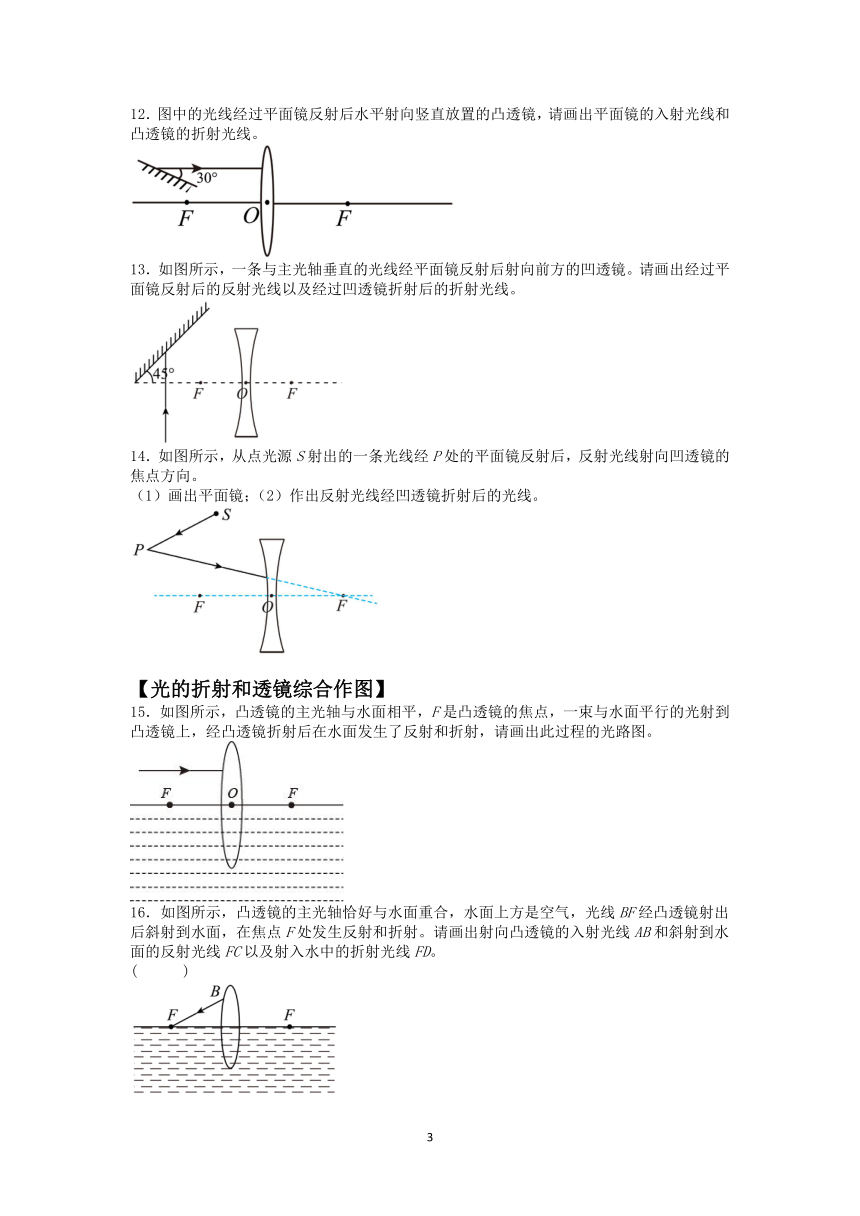

12．圖中的光線經過平面鏡反射后水平射向豎直放置的凸透鏡，請畫出平面鏡的入射光線和凸透鏡的折射光線。
13．如圖所示，一條與主光軸垂直的光線經平面鏡反射后射向前方的凹透鏡。請畫出經過平面鏡反射后的反射光線以及經過凹透鏡折射后的折射光線。
14．如圖所示，從點光源S射出的一條光線經P處的平面鏡反射后，反射光線射向凹透鏡的焦點方向。
（1）畫出平面鏡；（2）作出反射光線經凹透鏡折射后的光線。
【光的折射和透鏡綜合作圖】
15．如圖所示，凸透鏡的主光軸與水面相平，F是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。
16．如圖所示，凸透鏡的主光軸恰好與水面重合，水面上方是空氣，光線BF經凸透鏡射出后斜射到水面，在焦點F處發生反射和折射。請畫出射向凸透鏡的入射光線AB和斜射到水面的反射光線FC以及射入水中的折射光線FD。
( )
17．如圖所示，凸透鏡的主光軸與容器內的水面平行，F為焦點，容器底有一塊平面鏡MN，一條平行于主光軸的光線射向凸透鏡。請畫出：
(1)該入射光線經凸透鏡射向水面的光線；
(2)射入水中的折射光線；
(3)經水中平面鏡反射后的反射光線。
18．如圖所示，凸透鏡的主光軸與水面重合，F是凸透鏡的焦點，水中有一平面鏡。一束與水面平行的光線經凸透鏡折射后進入水中，再經過水中的平面鏡反射后恰好過P點。請畫出：
（1）經過凸透鏡的折射光線；
（2）進入水中的折射光線；
（3）經平面鏡后的反射光線。
19．如圖，凹透鏡與凸透鏡的主光軸平行且凸透鏡的主光軸與水面重合，凹透鏡的虛焦點為，凸透鏡的焦點為，一條光線經凹透鏡（該光線的延長線過凹透鏡的虛焦點F1）折射后射向凸透鏡，后經凸透鏡折射后最終射入水中，請畫出此過程的光路圖。
答案：
1．；
；
2．
3．
4．
5．① ；②
6．7．
8．9．
10．11．
12．
13．14．
15．16．
17．
18．19．
