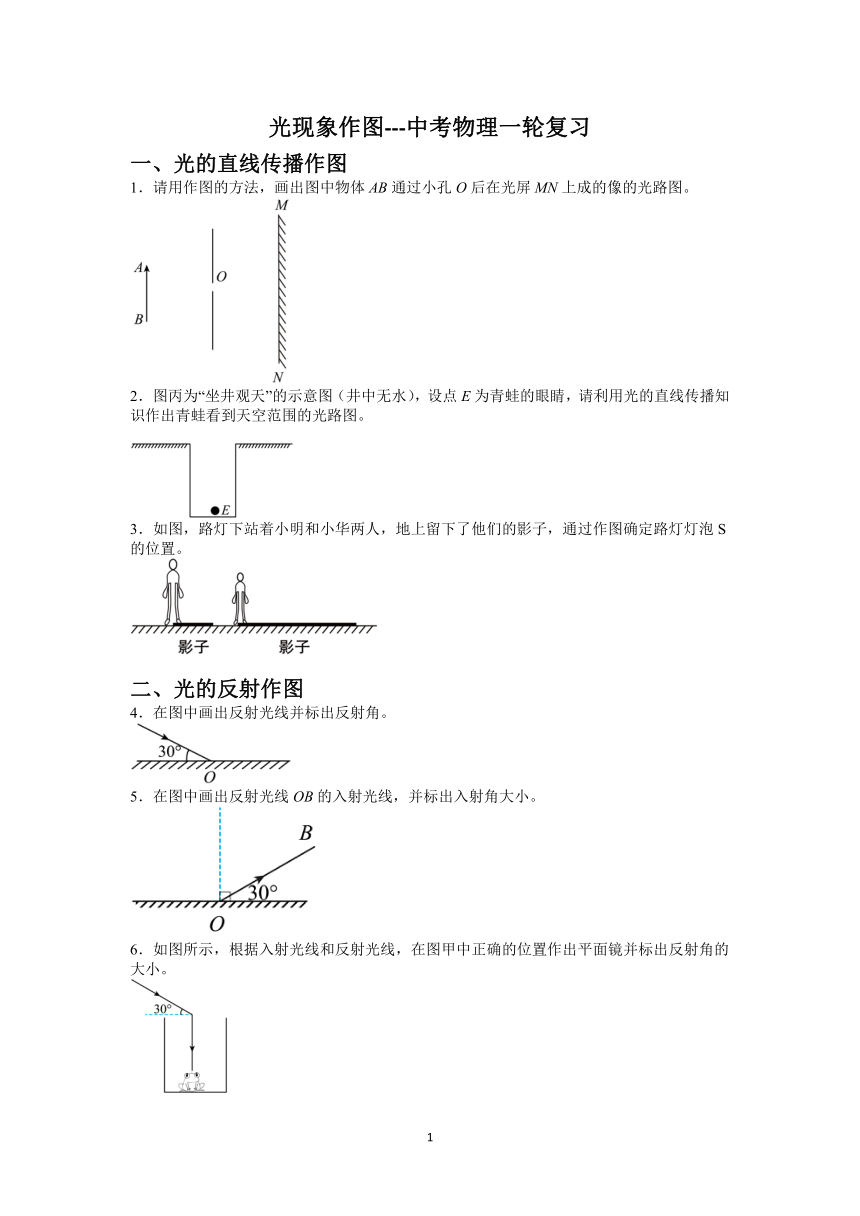

光現象作圖---中考物理一輪復習
一、光的直線傳播作圖
1．請用作圖的方法，畫出圖中物體AB通過小孔O后在光屏MN上成的像的光路圖。
圖丙為“坐井觀天”的示意圖（井中無水），設點E為青蛙的眼睛，請利用光的直線傳播知識作出青蛙看到天空范圍的光路圖。
3．如圖，路燈下站著小明和小華兩人，地上留下了他們的影子，通過作圖確定路燈燈泡S的位置。
二、光的反射作圖
4．在圖中畫出反射光線并標出反射角。
5．在圖中畫出反射光線OB的入射光線，并標出入射角大小。
6．如圖所示，根據入射光線和反射光線，在圖甲中正確的位置作出平面鏡并標出反射角的大小。

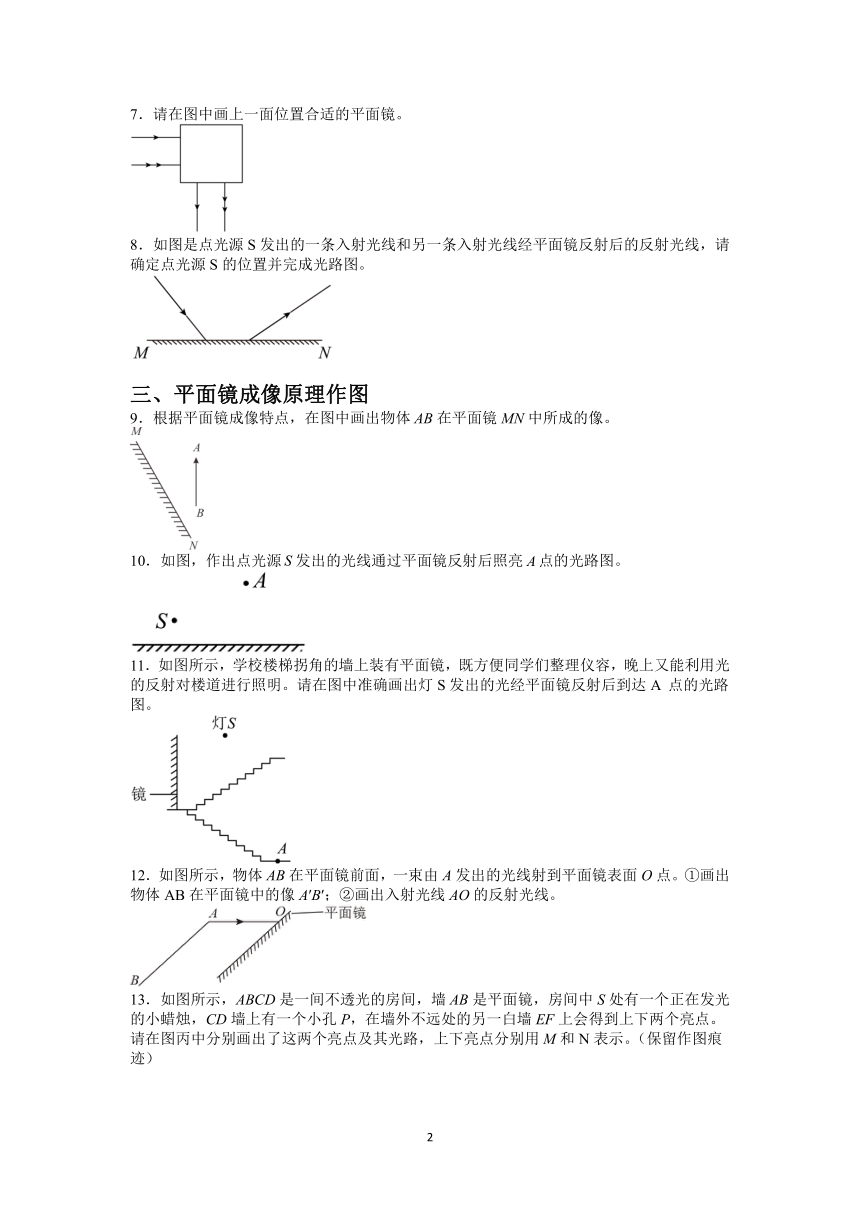

7．請在圖中畫上一面位置合適的平面鏡。
8．如圖是點光源S發出的一條入射光線和另一條入射光線經平面鏡反射后的反射光線，請確定點光源S的位置并完成光路圖。
三、平面鏡成像原理作圖
9．根據平面鏡成像特點，在圖中畫出物體AB在平面鏡MN中所成的像。
10．如圖，作出點光源發出的光線通過平面鏡反射后照亮點的光路圖。
11．如圖所示，學校樓梯拐角的墻上裝有平面鏡，既方便同學們整理儀容，晚上又能利用光的反射對樓道進行照明。請在圖中準確畫出燈S發出的光經平面鏡反射后到達A 點的光路圖。
12．如圖所示，物體AB在平面鏡前面，一束由A發出的光線射到平面鏡表面O點。①畫出物體AB在平面鏡中的像A′B′；②畫出入射光線AO的反射光線。

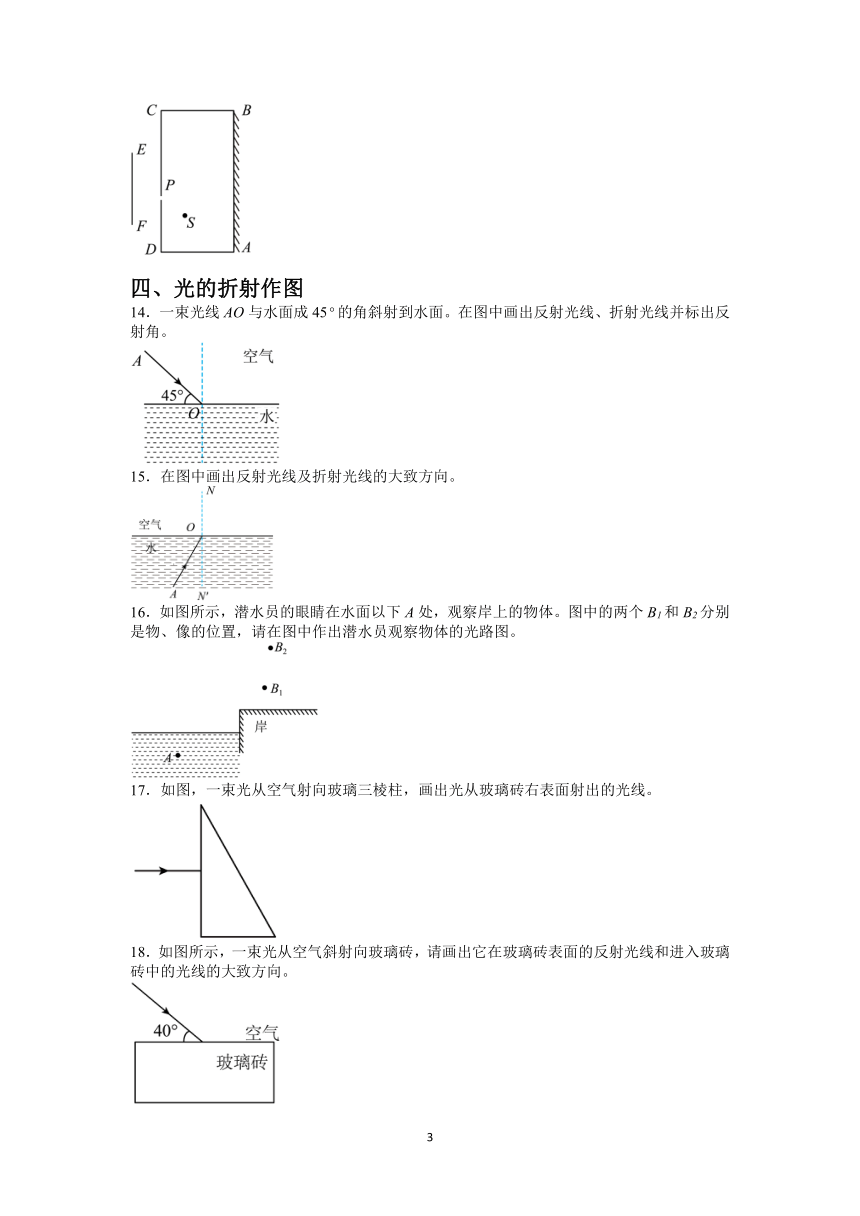

13．如圖所示，ABCD是一間不透光的房間，墻AB是平面鏡，房間中S處有一個正在發光的小蠟燭，CD墻上有一個小孔P，在墻外不遠處的另一白墻EF上會得到上下兩個亮點。請在圖丙中分別畫出了這兩個亮點及其光路，上下亮點分別用M和N表示。（保留作圖痕跡）
四、光的折射作圖
14．一束光線AO與水面成45的角斜射到水面。在圖中畫出反射光線、折射光線并標出反射角。
15．在圖中畫出反射光線及折射光線的大致方向。
16．如圖所示，潛水員的眼睛在水面以下A處，觀察岸上的物體。圖中的兩個B1和B2分別是物、像的位置，請在圖中作出潛水員觀察物體的光路圖。
17．如圖，一束光從空氣射向玻璃三棱柱，畫出光從玻璃磚右表面射出的光線。
18．如圖所示，一束光從空氣斜射向玻璃磚，請畫出它在玻璃磚表面的反射光線和進入玻璃磚中的光線的大致方向。

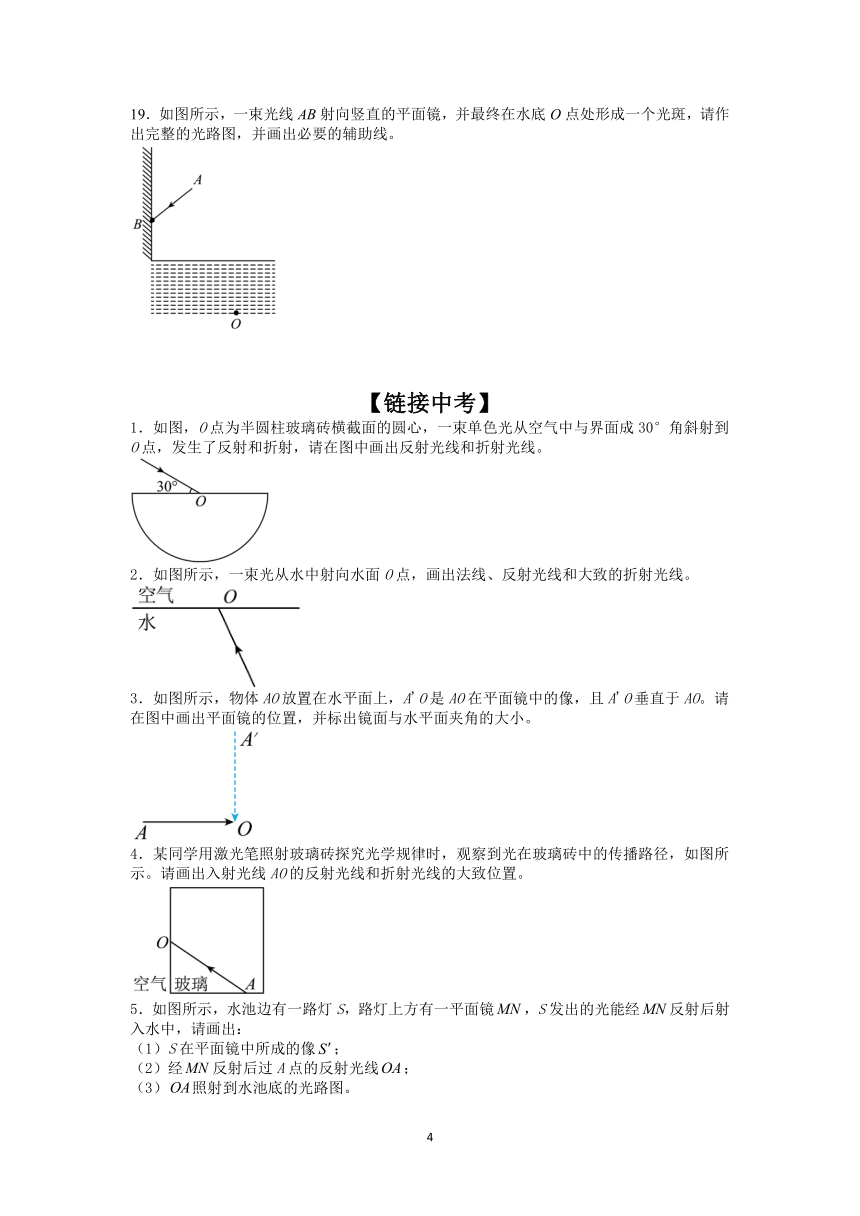

19．如圖所示，一束光線AB射向豎直的平面鏡，并最終在水底O點處形成一個光斑，請作出完整的光路圖，并畫出必要的輔助線。
【鏈接中考】
1．如圖，O點為半圓柱玻璃磚橫截面的圓心，一束單色光從空氣中與界面成30°角斜射到O點，發生了反射和折射，請在圖中畫出反射光線和折射光線。
2．如圖所示，一束光從水中射向水面O點，畫出法線、反射光線和大致的折射光線。
3．如圖所示，物體AO放置在水平面上，A'O是AO在平面鏡中的像，且A'O垂直于AO。請在圖中畫出平面鏡的位置，并標出鏡面與水平面夾角的大小。
4．某同學用激光筆照射玻璃磚探究光學規律時，觀察到光在玻璃磚中的傳播路徑，如圖所示。請畫出入射光線AO的反射光線和折射光線的大致位置。
5．如圖所示，水池邊有一路燈S，路燈上方有一平面鏡，S發出的光能經反射后射入水中，請畫出：
（1）S在平面鏡中所成的像；
（2）經反射后過A點的反射光線；
（3）照射到水池底的光路圖。
6．如圖所示，圖甲是某位游客去青海茶卡鹽湖游玩時，攝影師為她拍攝的一張照片；清新的空氣、遠處的雪山、清澈的湖水和婀娜多姿的倒影，為我們呈現了一派詩情畫意的美麗西部風光……。圖乙是攝影師看到游客及其倒影的成像簡圖，其中AB代表游客，C點代表攝影師的眼睛。請在圖乙中畫出攝影師的眼睛通過水面看到游客頭部A點在水中像點的光路圖。
7．如圖，一束光射向平面鏡，經反射后的光線射向另一平面鏡（圖中未畫出），再經反射后沿射出，。
①請完成光線經反射的光路圖（保留作圖痕跡）；
②畫出平面鏡；
③標出兩平面鏡夾角的度數。
答案：
1． 2．
3． 4．
5． 6．
7． 8．
9． 10．
11．12．
13． 14．
15． 16．
17． 18．
19．
【鏈接中考】
1．2．
3．4．
5．（1）（2）（3）
6．
7．
