中考物理一輪復習學案---光現象
【學習目標】
1、探究并了解光的反射定律，探究并了解光的折射現象及其特點；
2、知道平面鏡成像的特點及應用。
1、光的反射與折射的規律
2、平面鏡成像規律：______________________________、__________________________、____________________________________ 、________________。平面鏡成像是屬于光的________（反/折）射。
3、光學作圖的專題分析

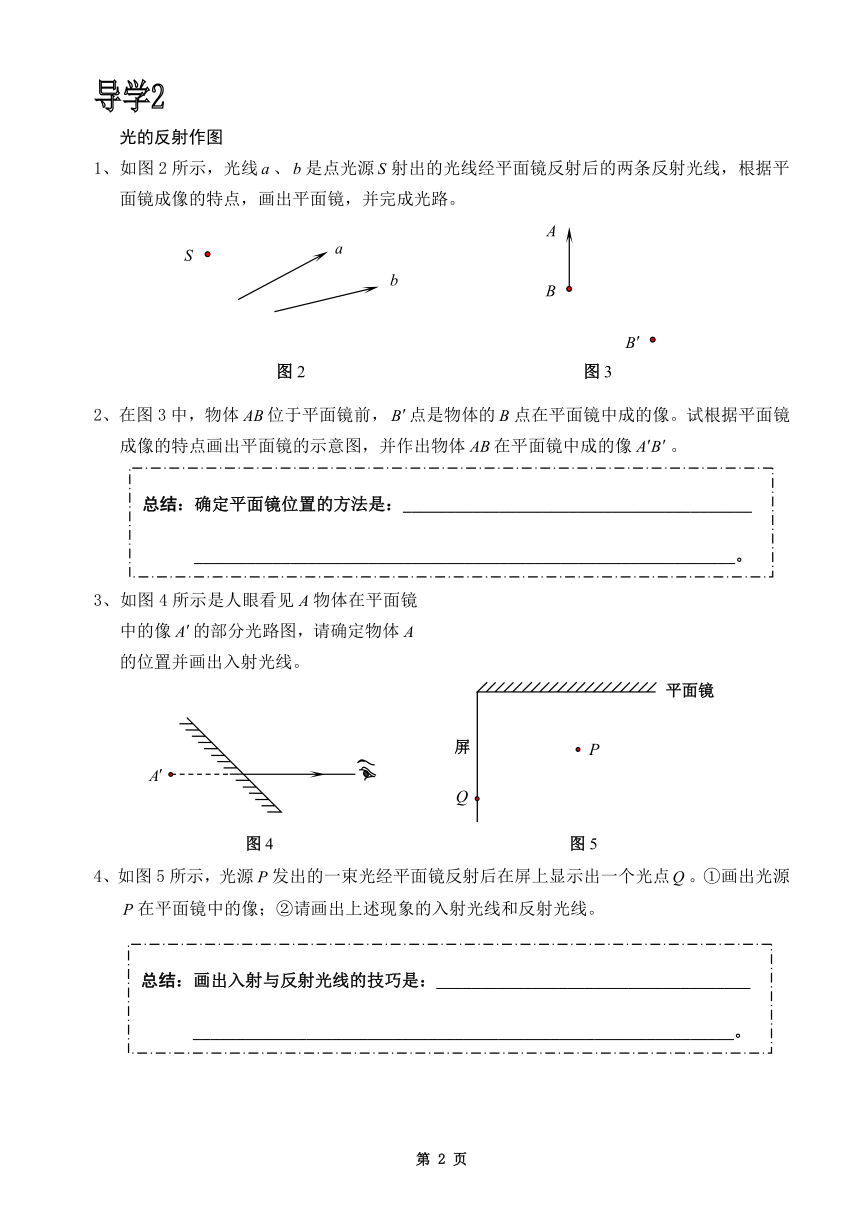

光的反射作圖
1、如圖2所示，光線、是點光源射出的光線經平面鏡反射后的兩條反射光線，根據平面鏡成像的特點，畫出平面鏡，并完成光路。
2、在圖3中，物體位于平面鏡前，點是物體的點在平面鏡中成的像。試根據平面鏡成像的特點畫出平面鏡的示意圖，并作出物體在平面鏡中成的像。
3、如圖4所示是人眼看見物體在平面鏡中的像的部分光路圖，請確定物體的位置并畫出入射光線。
4、如圖5所示，光源發出的一束光經平面鏡反射后在屏上顯示出一個光點。①畫出光源在平面鏡中的像；②請畫出上述現象的入射光線和反射光線。
5、按要求作圖（請保留作圖痕跡）。圖6甲中，牙醫借助平面鏡觀察牙齒的背面。請在圖乙中畫出能反映此過程的光路圖。
6、某次實驗時，小明的眼睛在處看到發光點在玻璃板中的像位置如圖7所示。請作出發光點的位置，并完成光路圖（保留作圖痕跡）。
光的折射作圖
7、如圖8所示，某清澈池塘底部有一物體，站在岸邊的小明（假設小明的眼睛在處）看到物體在處，請畫出小明看到物體的光路圖。
8、如圖9所示，光源發出的一束光經墻上的平面鏡反射后，射入游泳池中。請畫出它經平面鏡發生反射及進入水中發生折射的光路圖。
9、圖10中，是入射光線的折射光線，畫出入射光線的折射光線的大致位置。
10、小敏一家周末到極地海洋世界去游玩，走在水底半圓形透明通道中，她透過透明的玻璃看到很多海洋魚類在水中遨游，如圖11甲所示。若小敏的眼睛在處，一條小丑魚的像在處，請在圖乙中作出小敏看到小丑魚大致位置的光路圖（點是半圓的圓心）。
11、如圖13所示。平靜水面上方的小鳥和水中的小魚分別位于、位置，在點的人看到它們在水中的像和恰好重合。請畫出小鳥在水中的像的位置和人眼看到小魚的光路圖。
12、如圖14所示，是一束光由空氣斜射入某種透明介質時，在界面上發生反射和折射的光路，則入射光線一定是____________，入射角的大小為____________。請在圖中合適位置畫出法線與分界面并標注出來。
13、如圖14所示，水面上方有一發光點，在水中的人（眼晴用“·”表示）看到發光點的位置在處。在圖中畫出：①發光點通過水面反射成的像；②發出的光線，經水面折射到達眼睛的光路（要求：保留作圖痕跡）；③光線經水面反射的光線，并標出反射角。
光的反射 光的折射
三線關系
兩角關系
考點分解及要求 對應題目及自我評價在（ ）內打“√”或“×”
光的反射 1、確定鏡面（入射點）位置2、畫入射光線3、畫反射光線4、利用平面鏡成像規律作圖5、反射綜合 1（ ） 2（ ）3（ ） 4（ ）5（ ） 6（ ）
光的折射 6、確定分界面（入射點）位置7、畫入射光線8、畫折射光線9、折射綜合10反射和折射綜合 7（ ） 8（ ）9（ ） 10（ ）11（ ） 12（ ）13（ ）
總結：確定平面鏡位置的方法是：________________________________________
______________________________________________________________。
總結：畫出入射與反射光線的技巧是：____________________________________
______________________________________________________________。
總結：有一個平面鏡，有入射點與反射點的作圖技巧是：____________________
______________________________________________________________。
總結：確定入射點位置的方法是：________________________________________
______________________________________________________________。
60°
150°
第 4 頁
