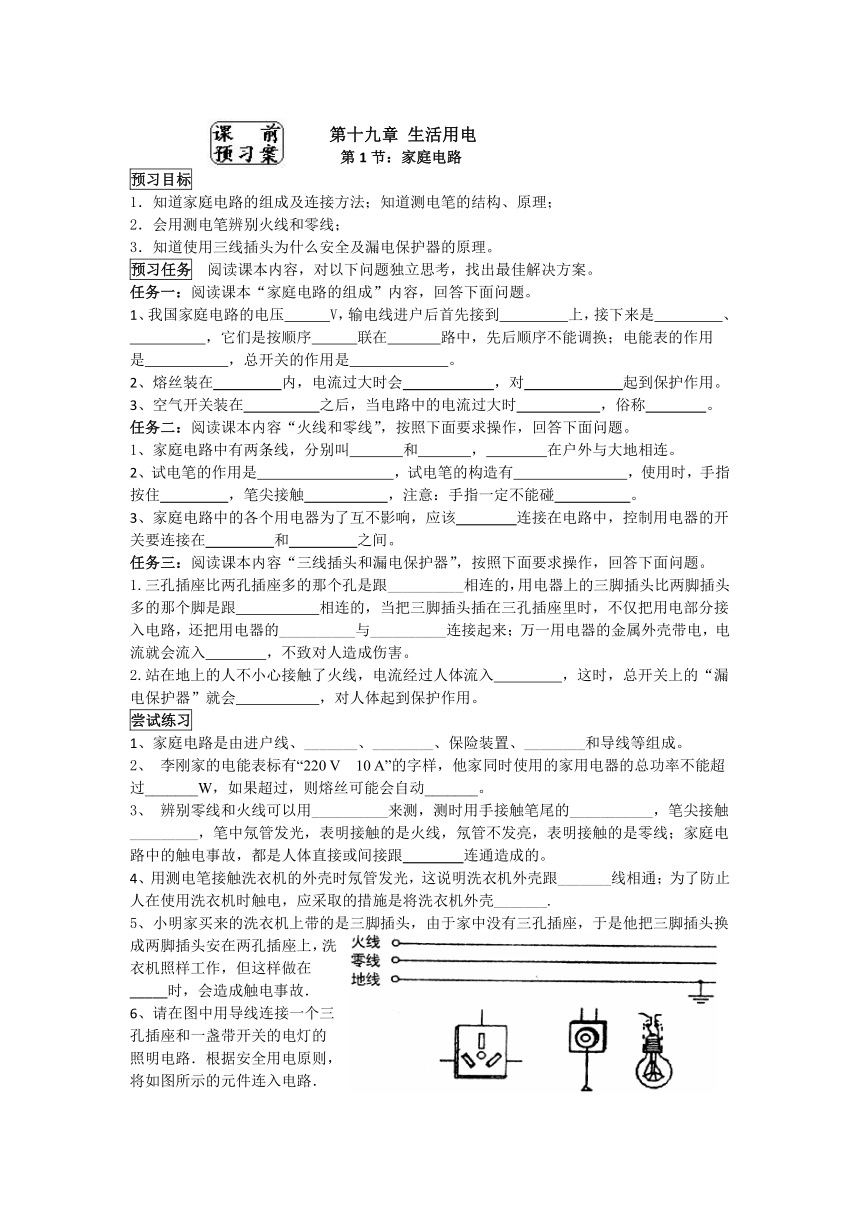

第十九章 生活用電
第1節：家庭電路
預習目標
1．知道家庭電路的組成及連接方法；知道測電筆的結構、原理；
2．會用測電筆辨別火線和零線；
3．知道使用三線插頭為什么安全及漏電保護器的原理。
預習任務 閱讀課本內容，對以下問題獨立思考，找出最佳解決方案。
任務一：閱讀課本“家庭電路的組成”內容，回答下面問題。
1、我國家庭電路的電壓 V，輸電線進戶后首先接到 上，接下來是 、
，它們是按順序 聯在 路中，先后順序不能調換；電能表的作用是 ，總開關的作用是 。
2、熔絲裝在 內，電流過大時會 ，對 起到保護作用。
3、空氣開關裝在 之后，當電路中的電流過大時 ，俗稱 。
任務二：閱讀課本內容“火線和零線”，按照下面要求操作，回答下面問題。
1、家庭電路中有兩條線，分別叫 和 ， 在戶外與大地相連。
2、試電筆的作用是 ，試電筆的構造有 ，使用時，手指按住 ，筆尖接觸 ，注意：手指一定不能碰 。
3、家庭電路中的各個用電器為了互不影響，應該 連接在電路中，控制用電器的開關要連接在 和 之間。
任務三：閱讀課本內容“三線插頭和漏電保護器”，按照下面要求操作，回答下面問題。
1.三孔插座比兩孔插座多的那個孔是跟__________相連的，用電器上的三腳插頭比兩腳插頭多的那個腳是跟 相連的，當把三腳插頭插在三孔插座里時，不僅把用電部分接入電路，還把用電器的__________與__________連接起來；萬一用電器的金屬外殼帶電，電流就會流入 ，不致對人造成傷害。
2.站在地上的人不小心接觸了火線，電流經過人體流入 ，這時，總開關上的“漏電保護器”就會 ，對人體起到保護作用。
嘗試練習
1、家庭電路是由進戶線、_______、________、保險裝置、________和導線等組成。
2、 李剛家的電能表標有“220 V　10 A”的字樣，他家同時使用的家用電器的總功率不能超過_______W，如果超過，則熔絲可能會自動_______。
3、 辨別零線和火線可以用__________來測，測時用手接觸筆尾的___________，筆尖接觸_________，筆中氖管發光，表明接觸的是火線，氖管不發亮，表明接觸的是零線；家庭電路中的觸電事故，都是人體直接或間接跟 連通造成的。
4、用測電筆接觸洗衣機的外殼時氖管發光，這說明洗衣機外殼跟_______線相通；為了防止人在使用洗衣機時觸電，應采取的措施是將洗衣機外殼_______.
5、小明家買來的洗衣機上帶的是三腳插頭，由于家中沒有三孔插座，于是他把三腳插頭換成兩腳插頭安在兩孔插座上，洗衣機照樣工作，但這樣做在_____時，會造成觸電事故．
6、請在圖中用導線連接一個三孔插座和一盞帶開關的電燈的照明電路．根據安全用電原則，將如圖所示的元件連入電路．

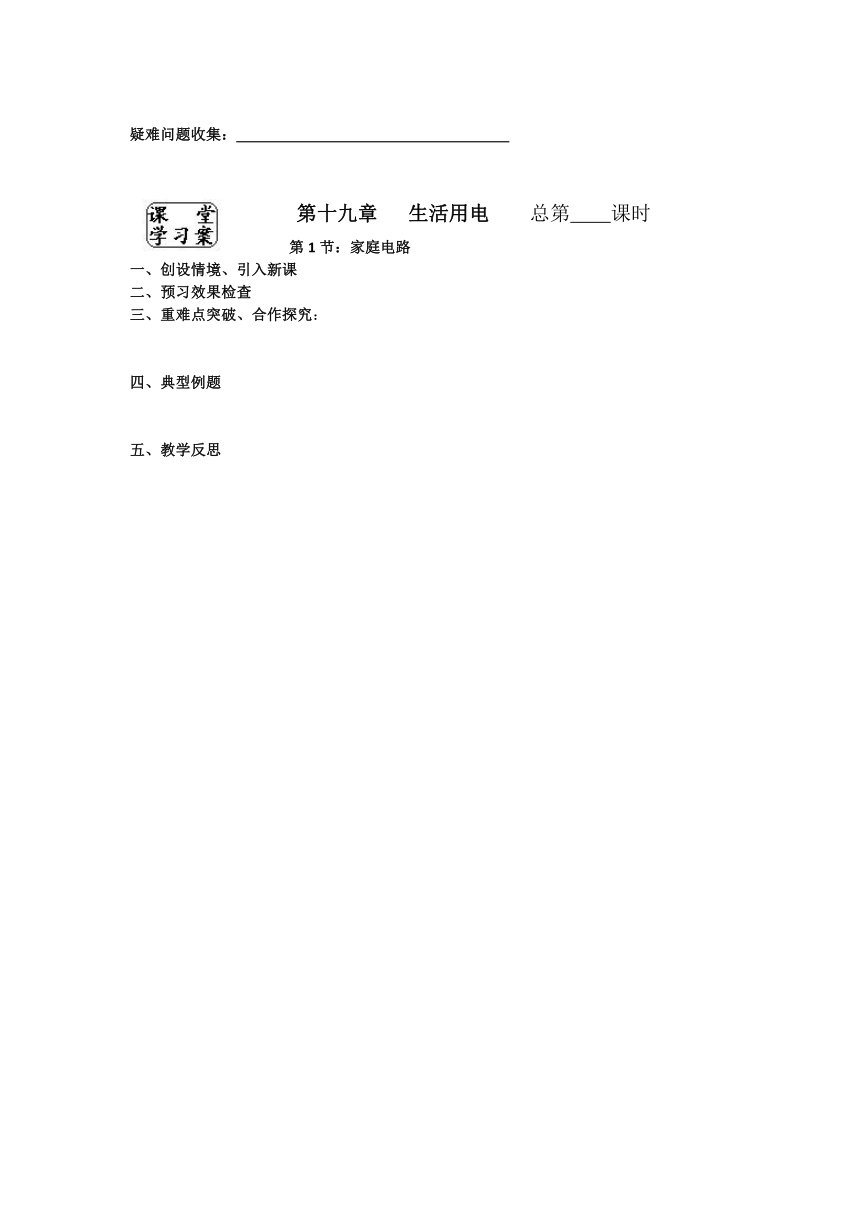

疑難問題收集：
第十九章 生活用電 總第 課時
第1節：家庭電路
一、創設情境、引入新課
二、預習效果檢查
三、重難點突破、合作探究：
四、典型例題
五、教學反思

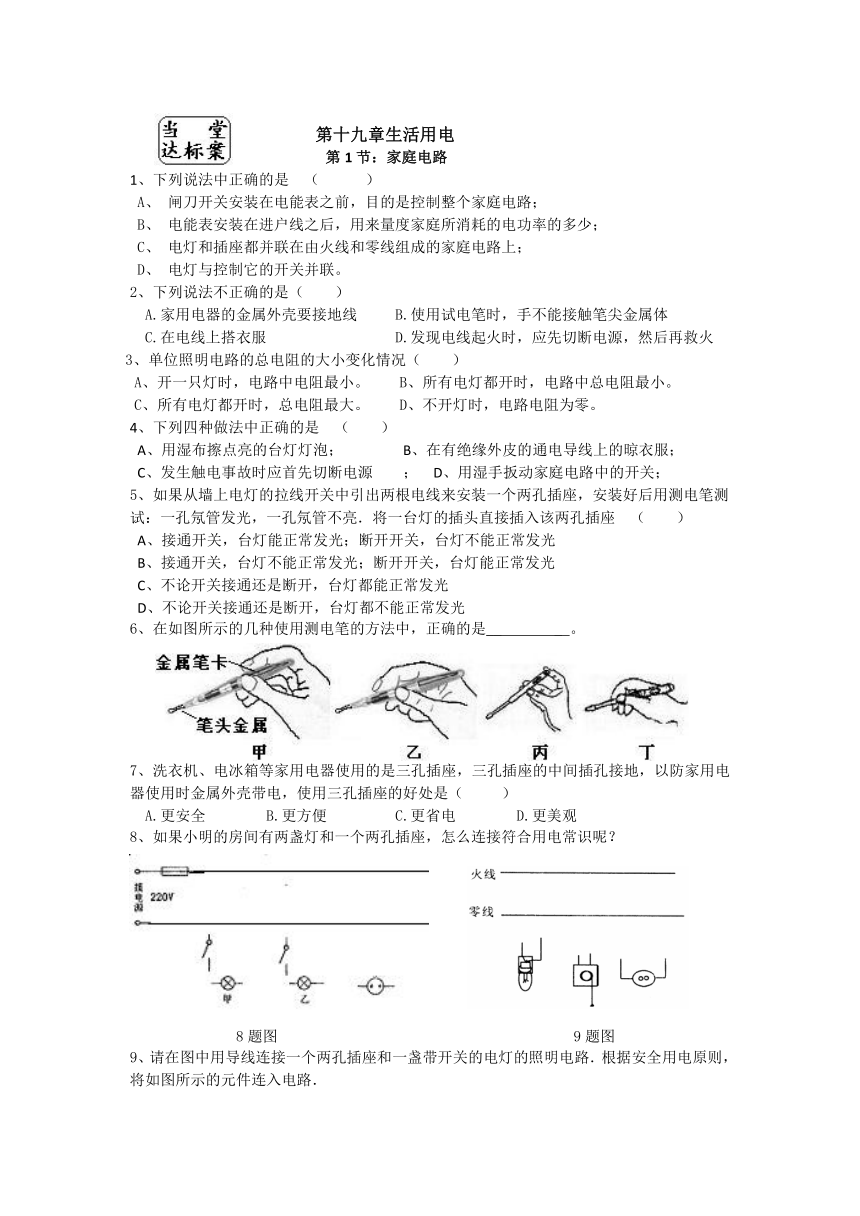

第十九章生活用電
第1節：家庭電路
1、下列說法中正確的是 （ ）
A、 閘刀開關安裝在電能表之前，目的是控制整個家庭電路；
B、 電能表安裝在進戶線之后，用來量度家庭所消耗的電功率的多少；
C、 電燈和插座都并聯在由火線和零線組成的家庭電路上；
D、 電燈與控制它的開關并聯。
2、下列說法不正確的是（ ）
A.家用電器的金屬外殼要接地線 B.使用試電筆時，手不能接觸筆尖金屬體
C.在電線上搭衣服 D.發現電線起火時，應先切斷電源，然后再救火
3、單位照明電路的總電阻的大小變化情況（ ）
A、開一只燈時，電路中電阻最小。 B、所有電燈都開時，電路中總電阻最小。
C、所有電燈都開時，總電阻最大。 D、不開燈時，電路電阻為零。
4、下列四種做法中正確的是　（　　）
A、用濕布擦點亮的臺燈燈泡； B、在有絕緣外皮的通電導線上的晾衣服；
C、發生觸電事故時應首先切斷電源 ； D、用濕手扳動家庭電路中的開關；
5、如果從墻上電燈的拉線開關中引出兩根電線來安裝一個兩孔插座，安裝好后用測電筆測試：一孔氖管發光，一孔氖管不亮．將一臺燈的插頭直接插入該兩孔插座　（　　）
A、接通開關，臺燈能正常發光；斷開開關，臺燈不能正常發光
B、接通開關，臺燈不能正常發光；斷開開關，臺燈能正常發光
C、不論開關接通還是斷開，臺燈都能正常發光
D、不論開關接通還是斷開，臺燈都不能正常發光
6、在如圖所示的幾種使用測電筆的方法中，正確的是__ _ 。
7、洗衣機、電冰箱等家用電器使用的是三孔插座，三孔插座的中間插孔接地，以防家用電器使用時金屬外殼帶電，使用三孔插座的好處是（ ）
A.更安全 B.更方便 C.更省電 D.更美觀
8、如果小明的房間有兩盞燈和一個兩孔插座，怎么連接符合用電常識呢？
8題圖 9題圖
9、請在圖中用導線連接一個兩孔插座和一盞帶開關的電燈的照明電路．根據安全用電原則，將如圖所示的元件連入電路．
第十九章 生活用電
第2節：家庭電路中電路過大的原因 第3節安全用電
預習目標
1、理解家庭電路中的總電流隨家用電器功率的增大而增大。
2、知道短路對家庭電路的影響，知道電路中安裝保險絲，為什么能夠“保險”。
3．知道常見的觸電事故，知道安全用電常識。
預習任務
任務一：閱讀課本“家用電器的總功率對家庭電路的影響”內容，回答下面問題。
利用公式推導說明家庭電路中電功率越大，電路中的電流越大。
任務二：閱讀課本“短路對家庭電路的影響”內容，按照要求回答下面問題。
1、家庭電路發生短路的原因有哪些？
（1） （2） （3）
2、短路的危害：由于 產生
任務三：閱讀課本“保險絲的作用”內容，按照要求回答下面問題。
保險絲是用 制作的，它的電阻 、熔點 。當 時，由于溫度升高而 ，起到保護作用。同樣是保險絲，為什么有粗有細，它們有什么不同嗎？
嘗試練習
1．家庭電路中電流過大的原因是___________和___________。
2．保險絲的作用是：當電路中有過大的電流通過時，保險絲上產生的___________過多，使它的溫度____________，于是保險絲熔斷，自動切斷電路，起到保險作用。
3．家庭電路中，絕對不能用___________絲代替保險絲。
4．我國家庭電路的額定電壓為___________；經驗證明，只有不高于__________的電壓才是安全的；為了防止家庭電路中電流突然增大造成的危害，電路中必須連入__________。
5.某居民用戶的總保險絲（熔斷電流為5 A）熔斷了，經檢查，在保險絲熔斷前，他家僅用了三盞電燈，總功率為120 W，未使用其他大功率用電器，則保險絲熔斷是由于 ____________造成電路上電流過大而引起的
6. 小亮同學按圖所示的電路連接好，經檢查沒有錯誤。當他閉合開關后，發現電壓表沒有示數。經過進一步檢查判斷故障只可能出在燈L1或L2處，由此判斷可能是燈L1處____或燈L2____。
7.高壓觸電有兩類，一類是__________，另一類是__________。
8.行業規定，通過人體的交流安全電流為10mA，如果人體潮濕時的電阻按200Ω計算，在安全電壓下通過人體的最大電流是________mA，即使潮濕的雙手接觸到的是36V的低壓，通過的電流仍超過了人體安全電流，會造成觸電事故；如果人體的電阻按1kΩ計算，那么通過人體的電流應不大于__________mA；所以用潮濕的手接觸火線是十分危險的。
9. 保險絲熔斷后換上新的，又立即熔斷，下列分析不可能的是（ ）
A. 使用的保險絲的額定電流大小 B. 電路中可能斷路
C. 使用的用電器總功率過大 D. 發生短路
10. 熔絲（保險絲）在城鄉家用電路中依然較為常用,以下相關說法中正確的是（ ）
A熔絲的特點是電阻比較大,熔點比較高
B家庭應該根據具體用電需要選用相應規格(額定電流大小)的熔絲
C家庭選用的熔絲越粗越保險 D在熔絲熔斷了之后可以使用銅絲,鐵絲代替熔絲
疑難問題收集：
第十九章 生活用電 總第 課時
第2節：家庭電路中電路過大的原因 第3節安全用電
一、創設情境、引入新課
二、預習效果檢查
三、重難點突破、合作探究：
四、典型例題
五、教學反思
第十九章生活用電
第2節：家庭電路中電路過大的原因 第3節安全用電
1．在下列現象中，不可能引起家中保險絲熔斷的是（ ）
A．開關中的兩個線頭相碰 B. 電路中增加了大功率的用電器
C. 插座中的兩個線頭相碰 D．室內電線絕緣皮損壞
2、 把15 W臺燈的插頭插入家庭電路的插座，室內電燈立即全部熄滅，原因可能（ ）
A、此時的功率太大，保險絲燒斷； B、 室內插座中有短路；
C、臺燈的插頭內有短路； D、 臺燈的插頭內有斷路。
3、 在小明家的照明電路中，接有規格符合要求的熔絲，當開關一閉合，保險絲就立即熔斷，電燈不亮。發生此現象的原因可能是（ ）
A、電燈的燈座內短路； B、 電路某處接觸不良；
C、將開關接在了零線上了； D、開關兩接線柱間短路；
4、某家庭電路中的保險絲熔斷后，換上新的保險絲又立即熔斷，則下列因素中不可能造成的故障的是　（　 　） A、電路中某處發生斷路； B、電路中某處發生短路；
C、電路中的用電器總功率過大； D、保險絲的額定電流過小；
5、某同學家中電燈不亮,電冰箱等用電器也不工作,檢查保險絲沒有熔斷,用測電筆測試所有導線接頭及用電器時,測電筆氖管均發光, 斷定故障是 （ ）
A、入戶電源線火線某處斷路 ； B、入戶電源線零線某處斷路；
C、入戶電源線某處火線與零線短接； D、供電局停電；
6、落在高壓線上的鳥兒不會觸電死亡，是因為（ ）
A.鳥兒的角質層是絕緣的 B.鳥兒對電流的承受能力比較強
C.鳥兒兩腳站在同一根電線上，兩腳間的電壓很低。 D.高壓線有絕緣外皮
7、下列圖中與電有關的操作中正確的是（ ）
（A）濕手按開關 （B）取高壓線 （C）用測電筆辨 （D）雙手分別接觸
上的風箏 別火線、零線 火線、零線
(
8
題圖
9
題圖
)8、下圖中不會發生觸電的是（ ）（注意：不可模仿）
9、某同學在學習家庭電路時，安裝了兩盞額定電壓均為220V的完好的白熾燈(甲和乙)和兩個插座，如上圖所示，如果兩個插座均未連入家用電器，將電路中的開關全部閉合，保險絲未熔斷，那么各用電器工作的情況是( )
A.甲、乙都正常工作 B.只有乙正常工作
C.甲、乙都不正常工作 D.只有甲正常工作
