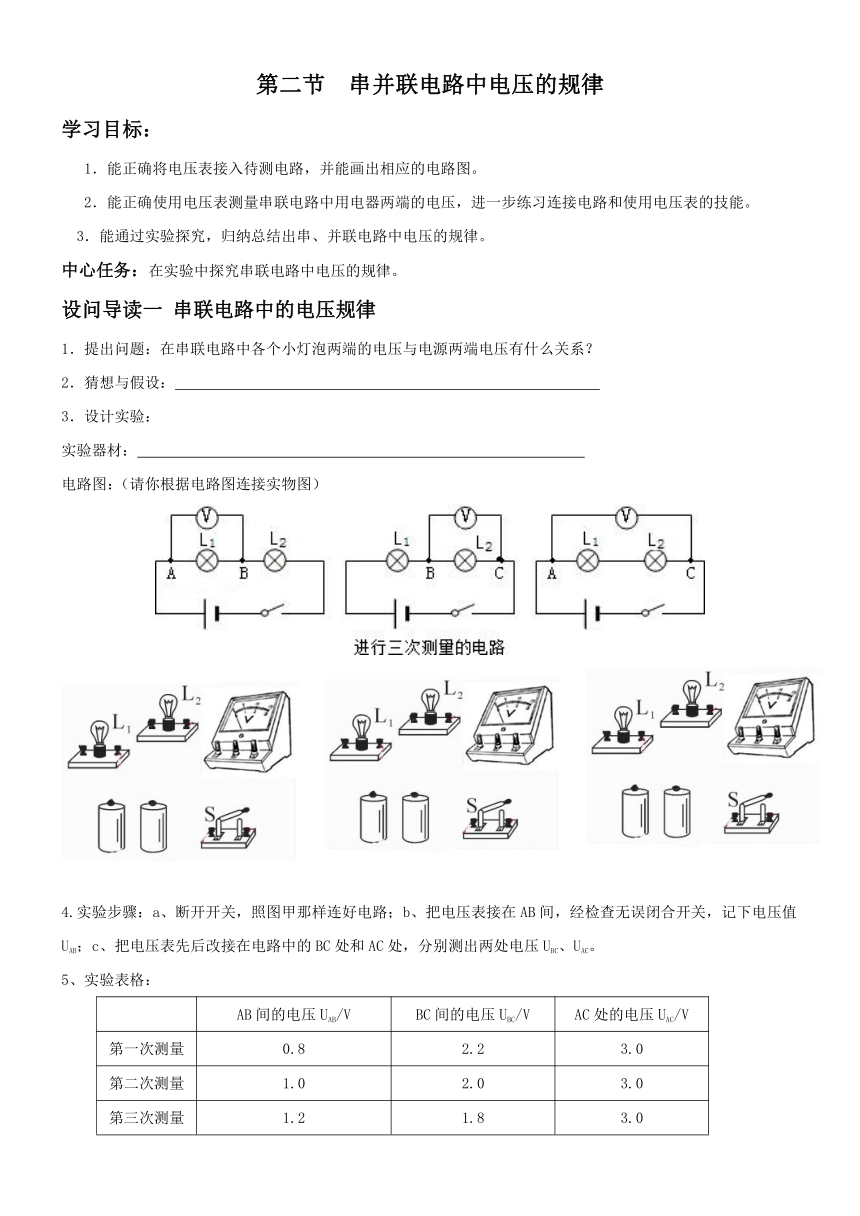

第二節 串并聯電路中電壓的規律
學習目標：
1．能正確將電壓表接入待測電路，并能畫出相應的電路圖。
2．能正確使用電壓表測量串聯電路中用電器兩端的電壓，進一步練習連接電路和使用電壓表的技能。
3．能通過實驗探究，歸納總結出串、并聯電路中電壓的規律。
中心任務：在實驗中探究串聯電路中電壓的規律。
設問導讀一 串聯電路中的電壓規律
提出問題：在串聯電路中各個小燈泡兩端的電壓與電源兩端電壓有什么關系？
猜想與假設：
設計實驗：
實驗器材：
電路圖：（請你根據電路圖連接實物圖）
4.實驗步驟：a、斷開開關，照圖甲那樣連好電路；b、把電壓表接在AB間，經檢查無誤閉合開關，記下電壓值UAB；c、把電壓表先后改接在電路中的BC處和AC處，分別測出兩處電壓UBC、UAC。
5、實驗表格：
AB間的電壓UAB/V BC間的電壓UBC/V AC處的電壓UAC/V
第一次測量 0.8 2.2 3.0
第二次測量 1.0 2.0 3.0
第三次測量 1.2 1.8 3.0

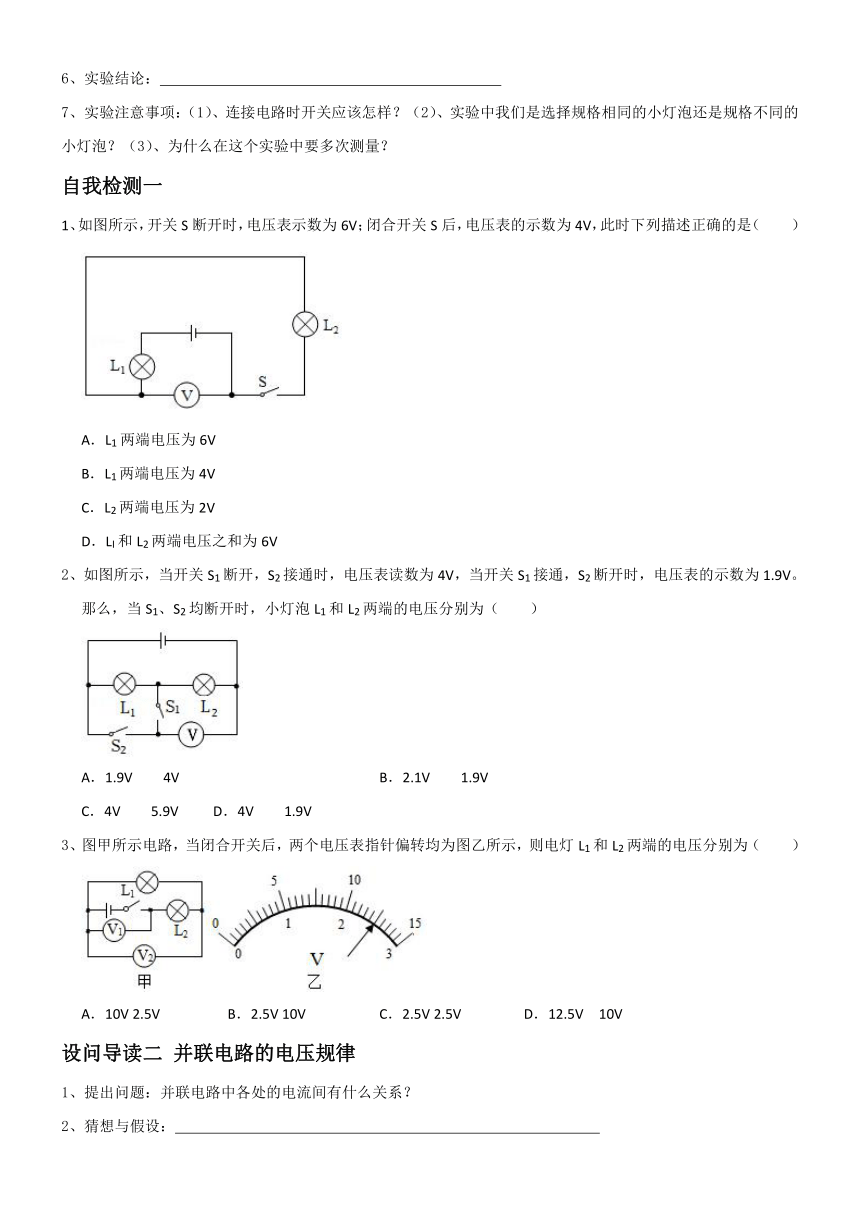

實驗結論：
實驗注意事項：（1）、連接電路時開關應該怎樣？（2）、實驗中我們是選擇規格相同的小燈泡還是規格不同的小燈泡？（3）、為什么在這個實驗中要多次測量？
自我檢測一
1、如圖所示，開關S斷開時，電壓表示數為6V；閉合開關S后，電壓表的示數為4V，此時下列描述正確的是（　　）
A．L1兩端電壓為6V
B．L1兩端電壓為4V
C．L2兩端電壓為2V
D．LI和L2兩端電壓之和為6V
2、如圖所示，當開關S1斷開，S2接通時，電壓表讀數為4V，當開關S1接通，S2斷開時，電壓表的示數為1.9V。那么，當S1、S2均斷開時，小燈泡L1和L2兩端的電壓分別為（　　）
A．1.9V 4V B．2.1V 1.9V
C．4V 5.9V D．4V 1.9V
3、圖甲所示電路，當閉合開關后，兩個電壓表指針偏轉均為圖乙所示，則電燈L1和L2兩端的電壓分別為（　　）
A．10V 2.5V B．2.5V 10V C．2.5V 2.5V D．12.5V 10V
設問導讀二 并聯電路的電壓規律
1、提出問題：并聯電路中各處的電流間有什么關系？
2、猜想與假設：
3、設計實驗：
實驗器材：
電路圖：
實驗步驟：分別用電壓表測量L1、L2和電源兩端的電壓，并記錄數據。
5、實驗表格：
L1的電壓U1/V L2的電壓U2/V 電源的電壓U電源/V
第一次測量 3.0 3.0 3.0
第二次測量 4.5 4.5 4.5
第三次測量 2.0 2.0 2.0
6、實驗結論：
自我檢測二
1、如圖是簡化了的玩具警車的電路圖，閉合開關S1、S2，以下說法中正確的是（　　）
A．開關S1控制整個電路
B．流過電動機與小燈泡的電流一定相等
C．電源電壓等于電動機兩端電壓與小燈兩端電壓之和
D．若斷開S1，通過電源的電流變小
2、如圖所示電路，閉合開關S1、S2，兩個用電器正常工作。下列分析正確的是（　　）
A．開關S2控制整個電路的通斷
B．電動機與燈泡L是串聯
C．通過電動機與燈泡的電流一定相等
D．電動機與燈泡兩端的電壓一定相等
3、小明用兩節新電池，幾個小燈泡，一個電壓表，用如圖甲所示電路來探究“串聯電路的電壓特點”。
（1）按照圖甲連接電路，檢查無誤后閉合開關，用電壓表分別測出A與B、B與C、A與C兩點間的電壓為UAB、UBC、UAC得到的數據記錄在表格中。
實驗次數 UAB/V UBC/V UAC/V
1 1.6 1.4 3.0
2 1.2 1.8 3.0
3 2.3 0.7 3.0
（2）小明進行多次實驗的主要目的是 　 　。
（3）某次測量時，電壓表的示數如圖乙所示，電壓為 　 　V。
（4）小明發現另一個同學小雨按照甲圖連接的實物圖丙是錯誤的，此時閉合開關，電壓表的示數
為 　 　V。
