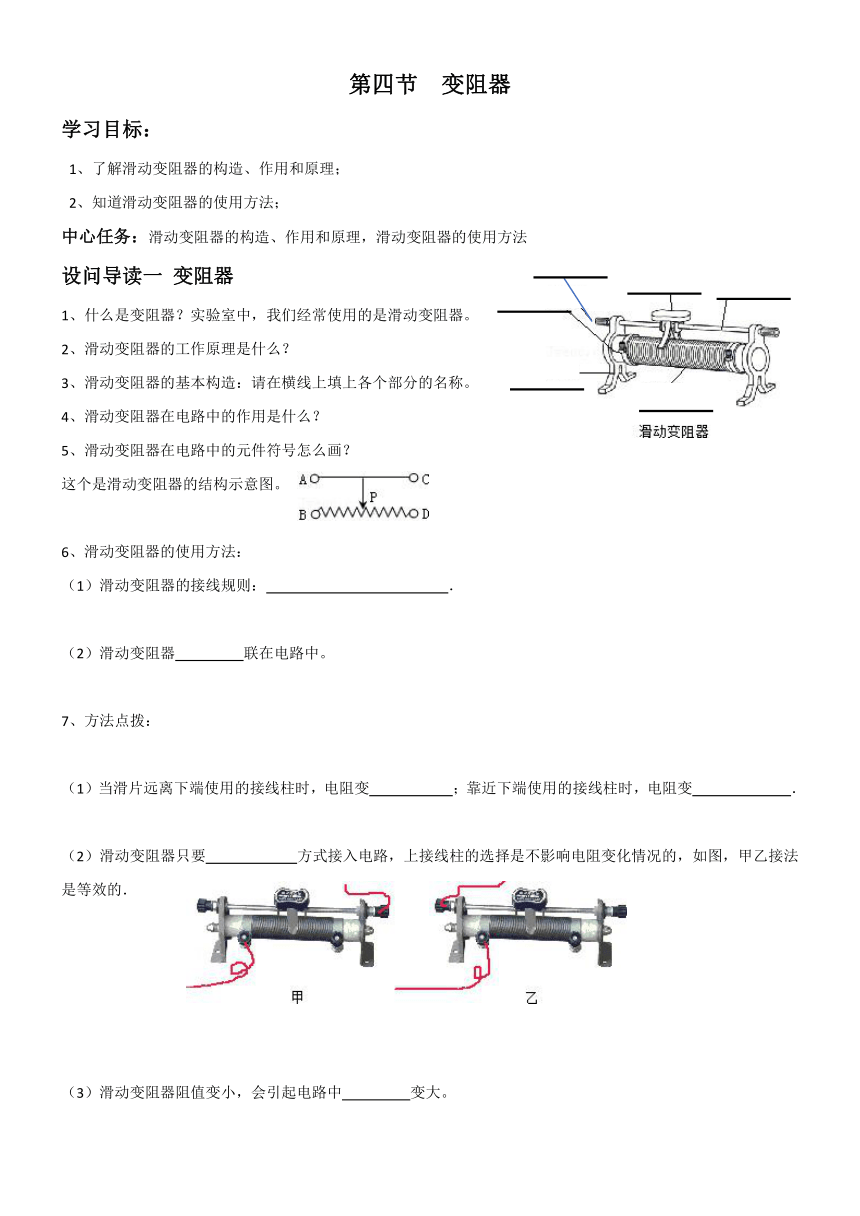

第四節 變阻器
學習目標：
1、了解滑動變阻器的構造、作用和原理；
2、知道滑動變阻器的使用方法；
中心任務：滑動變阻器的構造、作用和原理，滑動變阻器的使用方法
設問導讀一 變阻器
什么是變阻器？實驗室中，我們經常使用的是滑動變阻器。
滑動變阻器的工作原理是什么？
滑動變阻器的基本構造：請在橫線上填上各個部分的名稱。
滑動變阻器在電路中的作用是什么？
滑動變阻器在電路中的元件符號怎么畫？
這個是滑動變阻器的結構示意圖。
6、滑動變阻器的使用方法：
（1）滑動變阻器的接線規則： ．
（2）滑動變阻器 聯在電路中。
7、方法點撥：
（1）當滑片遠離下端使用的接線柱時，電阻變 ；靠近下端使用的接線柱時，電阻變 ．
（2）滑動變阻器只要 方式接入電路，上接線柱的選擇是不影響電阻變化情況的，如圖，甲乙接法是等效的．
（3）滑動變阻器阻值變小，會引起電路中 變大。
（4）閉合開關前應把滑片移至阻值 ，即遠離下端使用的接線柱．

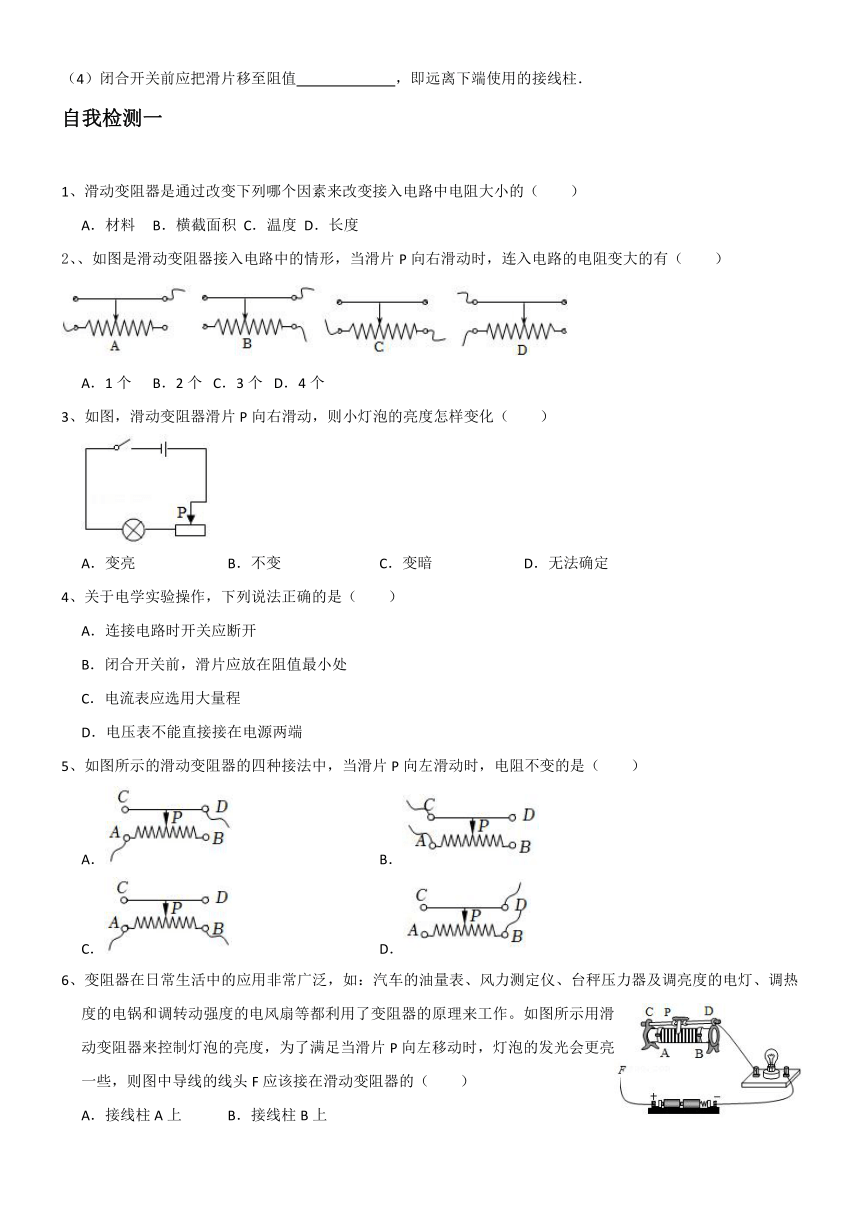

自我檢測一
1、滑動變阻器是通過改變下列哪個因素來改變接入電路中電阻大小的（　　）
A．材料 B．橫截面積 C．溫度 D．長度
2、、如圖是滑動變阻器接入電路中的情形，當滑片P向右滑動時，連入電路的電阻變大的有（　?。?br/>A．1個 B．2個 C．3個 D．4個
3、如圖，滑動變阻器滑片P向右滑動，則小燈泡的亮度怎樣變化（　?。?br/>A．變亮 B．不變 C．變暗 D．無法確定
4、關于電學實驗操作，下列說法正確的是（　?。?br/>A．連接電路時開關應斷開
B．閉合開關前，滑片應放在阻值最小處
C．電流表應選用大量程
D．電壓表不能直接接在電源兩端
5、如圖所示的滑動變阻器的四種接法中，當滑片P向左滑動時，電阻不變的是（　　）
A． B．
C． D．
6、變阻器在日常生活中的應用非常廣泛，如：汽車的油量表、風力測定儀、臺秤壓力器及調亮度的電燈、調熱度的電鍋和調轉動強度的電風扇等都利用了變阻器的原理來工作。如圖所示用滑動變阻器來控制燈泡的亮度，為了滿足當滑片P向左移動時，燈泡的發光會更亮一些，則圖中導線的線頭F應該接在滑動變阻器的（　?。?br/>接線柱A上 B．接線柱B上
C．接線柱C上 D．接線柱D上
7、如圖所示，是用滑動變阻器改變小燈泡亮度的實驗裝置，下列有關說法錯誤的是（　　）
A．電阻絲是導體，纏繞電阻絲的圓筒是絕緣體
B．閉合開關前，應該將滑動變阻器的滑片置于最右端
C．閉合開關后，當滑片向左滑動時，小燈泡的亮度由亮變暗
D．為了使滑片與電阻絲接觸良好，需要將接觸部位的絕緣層刮掉
設問導讀二 變阻器的應用
1、滑動變阻器的銘牌上標識的數字是什么意思？
2、滑動變阻器的兩個作用是什么？
3、家用電器音量調節一般用什么元件來控制？
4、了解電阻箱的讀數方法。
自我檢測二
1、一個滑動變阻器的銘牌上標有“20Ω，1A”的字樣，對此銘牌意義的理解正確的是（　?。?br/>A．電阻最小值是20Ω，允許最大電流1A
B．電阻最小值是20Ω，允許最小電流1A
C．電阻最大值是20Ω，允許最大電流1A
D．電阻最大值是20Ω，允許最小電流1A
2、電位器實際是滑動變阻器，如圖是電位器的結構示意圖.把電位器與燈串聯來調節燈的亮暗，如把電位器的A、B兩端接在家庭電路中，把旋鈕順時針轉時，燈的亮暗變化是 　 　（選填“變亮”“不變”或“變暗”），通過電阻的電流 　 ?。ㄟx填“變大”或“變小”），說明導體電阻大小與 　 　有關。
3、關于圖中的電阻箱，下列說法錯誤的是（　?。?br/>A．電阻箱是一種變阻器
B．阻值可調范圍為0～10000Ω
C．最小分度值為1Ω
D．電阻箱讀數是622Ω
