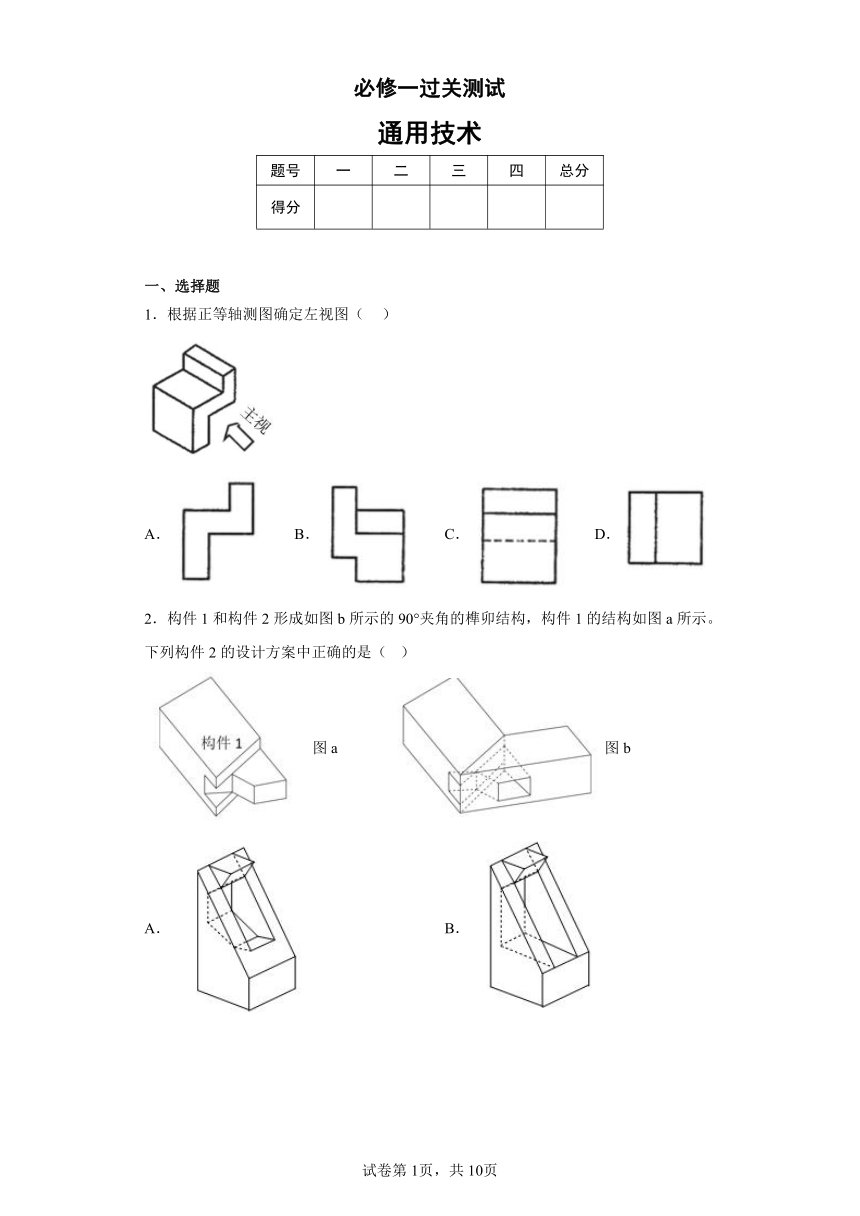

必修一過關測試
通用技術
題號 一 二 三 四 總分
得分
一、選擇題
1．根據正等軸測圖確定左視圖（ ）
A． B． C． D．
2．構件1和構件2形成如圖b所示的90°夾角的榫卯結構，構件1的結構如圖a所示。下列構件2的設計方案中正確的是（ ）
圖a 圖b
A． B． C． D．

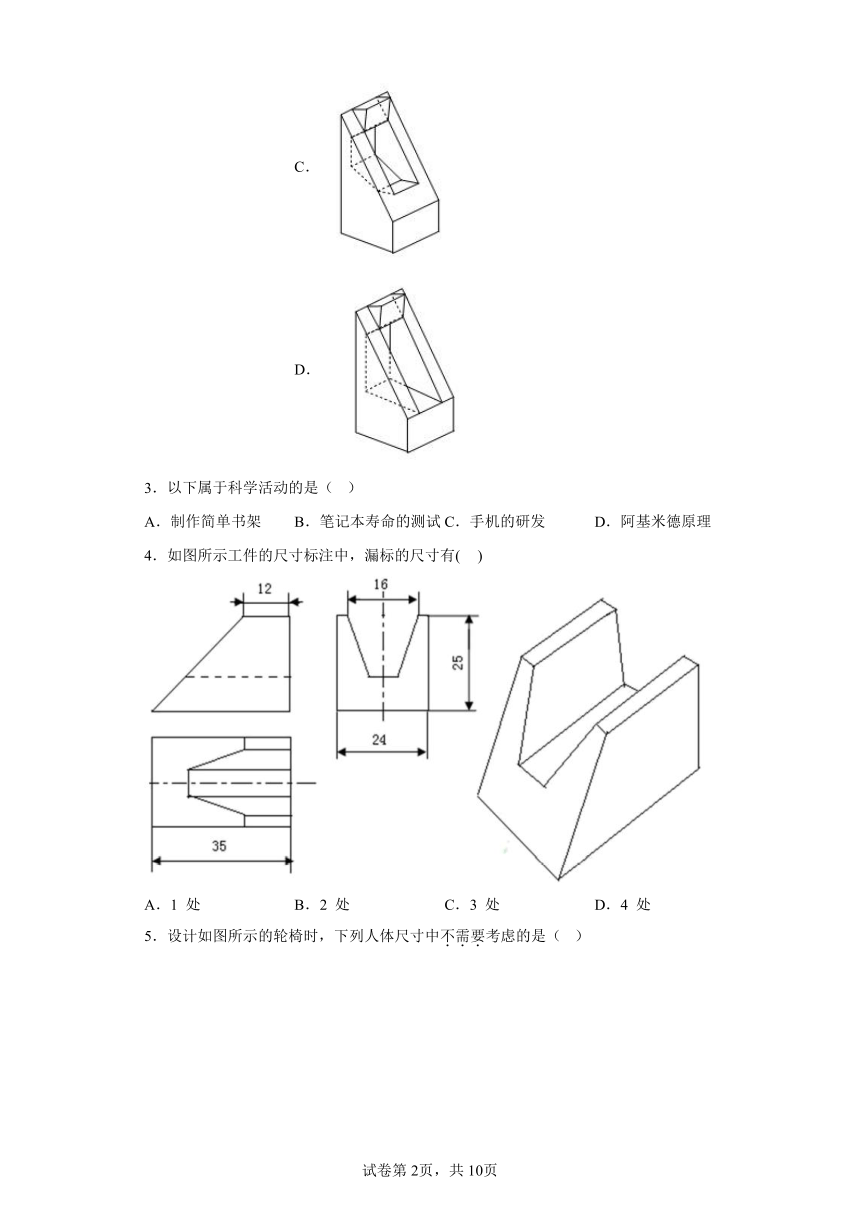

3．以下屬于科學活動的是（ ）
A．制作簡單書架 B．筆記本壽命的測試 C．手機的研發 D．阿基米德原理
4．如圖所示工件的尺寸標注中，漏標的尺寸有( )
A．1 處 B．2 處 C．3 處 D．4 處

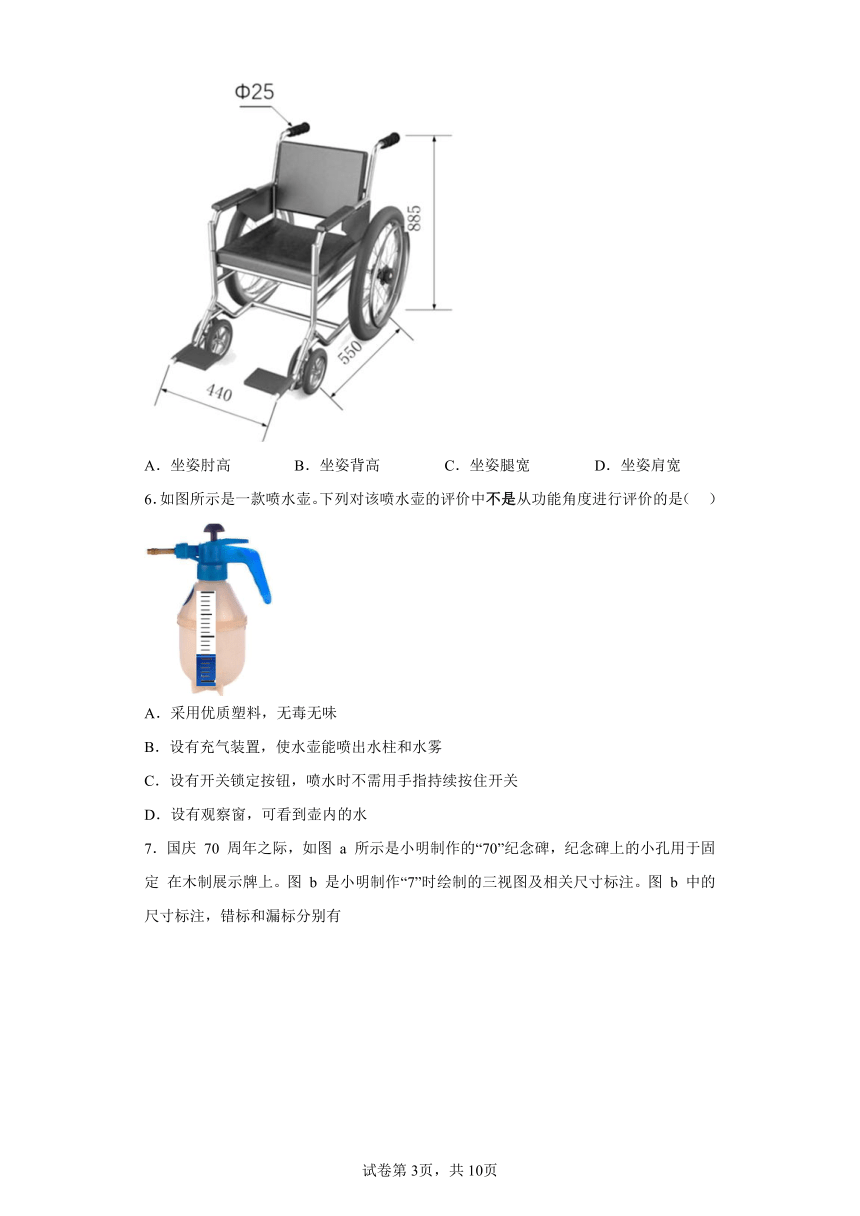

5．設計如圖所示的輪椅時，下列人體尺寸中不需要考慮的是（ ）
A．坐姿肘高 B．坐姿背高 C．坐姿腿寬 D．坐姿肩寬
6．如圖所示是一款噴水壺。下列對該噴水壺的評價中不是從功能角度進行評價的是（ ）
A．采用優質塑料，無毒無味
B．設有充氣裝置，使水壺能噴出水柱和水霧
C．設有開關鎖定按鈕，噴水時不需用手指持續按住開關
D．設有觀察窗，可看到壺內的水

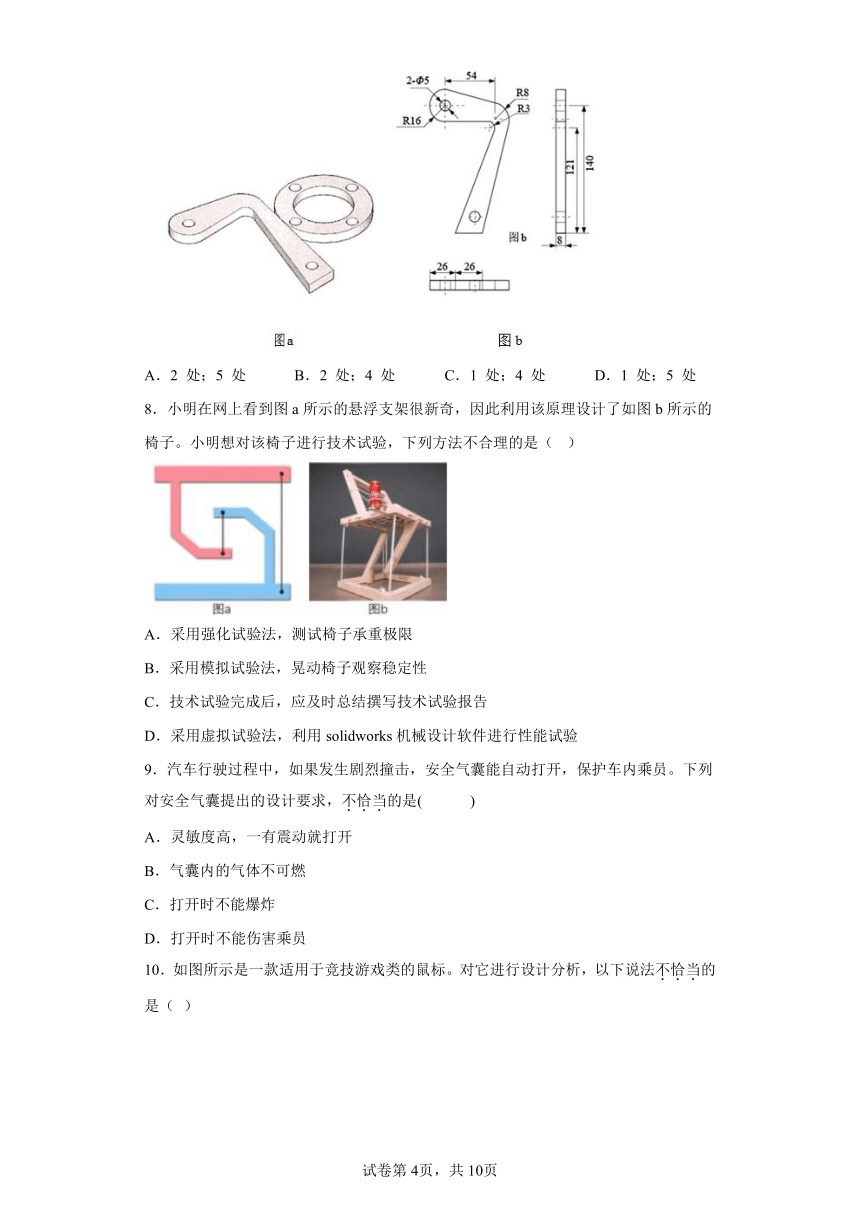

7．國慶 70 周年之際，如圖 a 所示是小明制作的“70”紀念碑，紀念碑上的小孔用于固定 在木制展示牌上。圖 b 是小明制作“7”時繪制的三視圖及相關尺寸標注。圖 b 中的尺寸標注，錯標和漏標分別有
A．2 處；5 處 B．2 處；4 處 C．1 處；4 處 D．1 處；5 處
8．小明在網上看到圖a所示的懸浮支架很新奇，因此利用該原理設計了如圖b所示的椅子。小明想對該椅子進行技術試驗，下列方法不合理的是（ ）
A．采用強化試驗法，測試椅子承重極限
B．采用模擬試驗法，晃動椅子觀察穩定性
C．技術試驗完成后，應及時總結撰寫技術試驗報告
D．采用虛擬試驗法，利用solidworks機械設計軟件進行性能試驗
9．汽車行駛過程中，如果發生劇烈撞擊，安全氣囊能自動打開，保護車內乘員。下列對安全氣囊提出的設計要求，不恰當的是( 　　)
A．靈敏度高，一有震動就打開
B．氣囊內的氣體不可燃
C．打開時不能爆炸
D．打開時不能傷害乘員

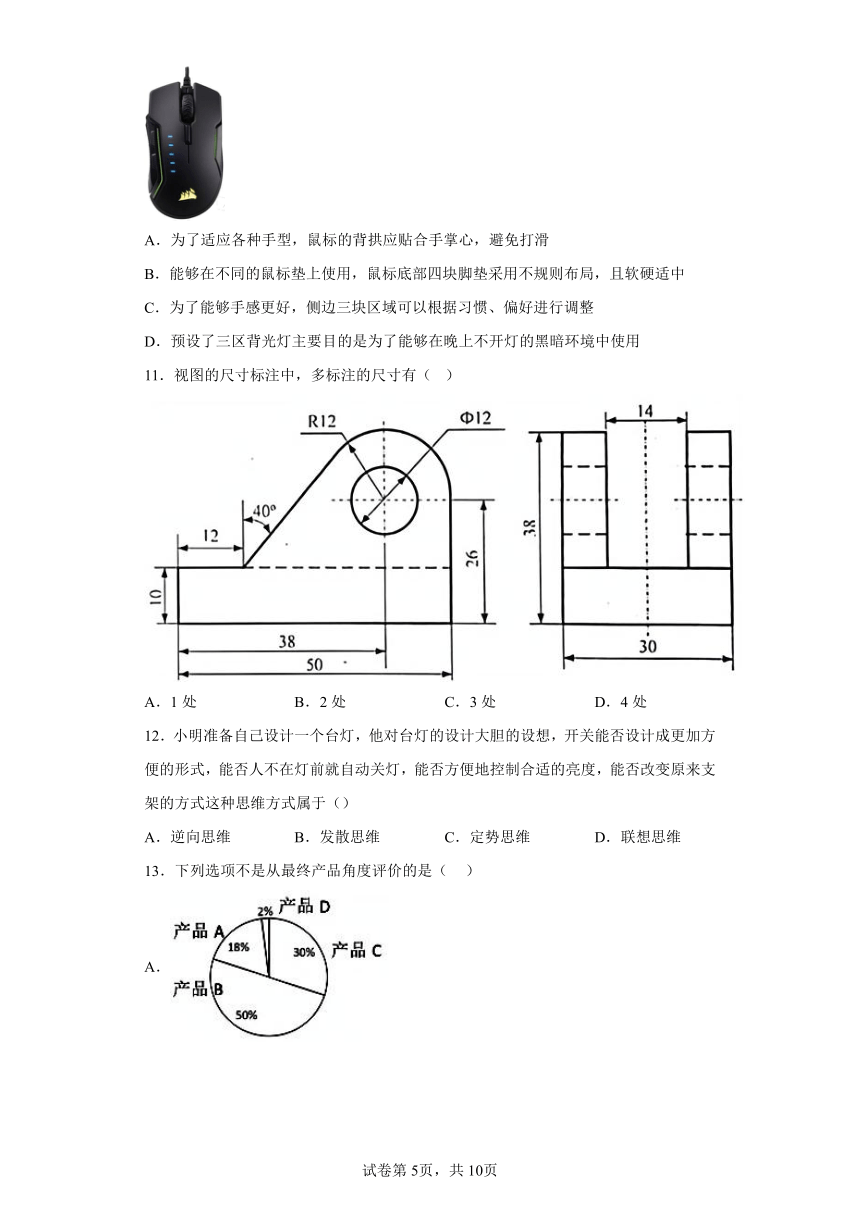

10．如圖所示是一款適用于競技游戲類的鼠標。對它進行設計分析，以下說法不恰當的是（ ）
A．為了適應各種手型，鼠標的背拱應貼合手掌心，避免打滑
B．能夠在不同的鼠標墊上使用，鼠標底部四塊腳墊采用不規則布局，且軟硬適中
C．為了能夠手感更好，側邊三塊區域可以根據習慣、偏好進行調整
D．預設了三區背光燈主要目的是為了能夠在晚上不開燈的黑暗環境中使用
11．視圖的尺寸標注中，多標注的尺寸有（ ）
A．1處 B．2處 C．3處 D．4處
12．小明準備自己設計一個臺燈，他對臺燈的設計大膽的設想，開關能否設計成更加方便的形式，能否人不在燈前就自動關燈，能否方便地控制合適的亮度，能否改變原來支架的方式這種思維方式屬于（）
A．逆向思維 B．發散思維 C．定勢思維 D．聯想思維
13．下列選項不是從最終產品角度評價的是（ ）
A．
B．
C．
D．該書立嚴格按照需求方設計的圖紙等要求進行加工，質量認定為合格。
14．如圖所示是一款塑料材質的水龍頭式充電器及其評價圖，下列關于該充電器的設計分析和評價的說法中不正確的是（ ）
A．環境保護一般
B．即插即用，實用性較好
C．外形模仿水龍頭造型，形態新穎
D．該產品銷售價格較低
15．進行產品評價必須制訂相應的標準，由于產品設計的內容和目標不同，評價的標準也就不同，應該有所側重。如圖所示為某學校食堂的餐具架，周文為了對該餐具架進行評價，制訂了下列評價標準，其中合理的是（ ）
A．餐具衛生、存取方便、易清洗氣
B．舒適、外形美觀、市場前景
C．結構穩定、道德、可持續發展
D．技術規范、結構牢固、性價比
16．如圖所示是一款背包式手推嬰兒車。下列關天該產品的設計分析和評價中不正確的是
A．結構新穎，符合設計的創新原則
B．可折疊成背包形式，主要考慮了人的因素
C．用鉸連接實現折疊，主要考慮了物的因素
D．展開后的寬度和高度要適當，主要考慮了環境的因素
17．某同學想設計一張如圖所示的沙發，在需要時可變形為上下兩張床鋪，一物兩用，關于他的設計分析，以下說法不正確的是（ ）
A．需要了解并收集適合做沙發的布料信息
B．上下鋪之間的高度設計應符合人體工程學要求
C．從安全性考慮，上下鋪的支撐架應選用強度高的材料
D．為使變形后的床鋪更加穩定，上鋪應選用較重的材料
18．小明打算用3mm厚的鋼板加工如圖所示的小零件。加工該零件時，以下操作不恰當的是（ ）
A．鋸割操作時可適當添加潤滑油
B．鋸割、銼削時可以戴手套操作
C．圖中②處的凹槽可以直接用手鋸鋸出
D．圖中①處圓角的加工可選用半圓銼
19．在厚鋼板上加工如圖所示的孔徑，上半部分為螺紋外徑Ｍ６的螺紋孔，下半部分為Φ１２的光滑圓孔，以下加工方法不合理的是（ ）
A．用樣沖沖眼，防止鉆孔滑移
B．用Φ6的麻花鉆鉆出通孔
C．用Φ12的鉆頭鉆出下半部分的光滑圓孔
D．用M6的絲錐加工出上半部分的螺紋
20．隨著云技術、物聯網技術等技術的發展，一款以“智慧、節能”為設計理念，通過手機遠程控溫的云遙控器走進了人們的生活。下列說法錯誤的是（ ）
A．技術是設計的平臺 B．技術就是設計
C．設計促進技術的革新 D．技術的進步能促進人們設計思維和手段的發展
二、簡答題
21．近年來，長安一中圖書管理有了新舉措：在教學區設立圖書角，擺放學習期刊、課外書籍、學生創新作品展示等。請為該校設計一款教學區通用多功能展示架。設計要求：①材料不限，成本低，易加工；②尺寸要求長寬高不超過1.5m×0.4m×1.8m；③能分類存放書籍和物品；④結構合理，穩固性好；⑤具有一定的裝飾性和功能多樣性。請按要求完成下列各題：
（1）用草圖表達你的設計，寫出必要的說明；_______
（2）針對你的設計，寫出你是如何提高該作品穩固性的；_______
（3）根據你的設計，列舉多功能展示架加工制作的工序（至少3項）和工具（至少3個）。_______
三、作圖題
22．如圖所示，請根據技術圖樣的相關知識，補全下面三視圖中所缺的線。
四、分析評價
23．小明看到小區消防車道的路口擺放了石墩（如圖所示），以阻止機動車進入。當確有機動車需要進入時，需人工搬開石墩，機動車離開后還要將石墩搬回原處，操作很不方便。于是小明想設計電動的可升降裝置來替代石墩，用遙控開關來控制裝置的升降。請你幫助小明設計該裝置的機械部分，設計要求如下：
①每個石墩處安裝一個電動的可升降裝置，升起后能有效阻擋機動車進入，行人和非機動車可以通行。裝置下降后機動車可以通行；
②裝置安裝在路面下方，升起后高出路面不小于400 mm，下降后與路面相平；
③裝置升起后具有一定的強度和穩定性；
④采用小型減速電機驅動，通過電機的正轉或反轉實現裝置的上升或下降；
⑤材料自選。
請完成以下任務：
（1）小明發現問題的途徑是________（在“A．收集信息；B．觀察日常生活；C．技術試驗”中選擇合適的選項，將序號填入“________”處）；
（2）設計要求中提出裝置升降范圍不小于400mm，主要考慮了________的因素（在“A．物； B．人；C．環境”中選擇合適的選項，將序號填入“________”處）；
（3）小明設想該裝置安裝后，采用遙控器來控制裝置的上升和下降，按下上升或下降按鈕后，電機驅動該裝置上升或下降，裝置運動一定時間后停止。按照小明的設想，該裝置控制方式屬于________（在“A．開環控制；B．閉環控制”中選擇合適的選項，將序號填入“________”處）；
（4）畫出機械部分的設計草圖（只要求畫出一個裝置，電機可用方塊代表，不必考慮裝置的防水），必要時用文字說明。
（5）在設計草圖上標注主要尺寸。
試卷第2頁，共2頁
試卷第1頁，共1頁
參考答案：
1．C
【解析】略
2．B
【解析】略
3．D
【解析】略
4．B
【解析】略
5．D
【解析】略
6．A
【詳解】本題考查對設計的評價。采用優質塑料，無色無味是對材料的評價，選項A錯誤；能噴出水柱和水霧、不需要手持續按住開關、可觀察水量，都是對產品功能的評價，選項BCD正確。故本題選A。
7．B
【解析】略
8．D
【解析】略
9．A
【解析】略
10．D
【解析】略
11．B
【解析】略
12．B
【解析】略
13．C
【解析】略
14．D
【解析】略
15．A
【詳解】
16．D
【詳解】略
17．D
【詳解】
18．C
【解析】略
19．B
【詳解】
20．B
【解析】略
21． 開放性試題，答案符合題意即可 應從結構的穩定性：重心位置的高低、支撐面的大小、結構的形狀；強度：結構的形狀、使用的材料、連接方式等方面說明 開放性試題，答案符合題意即可
【詳解】略
22．
共添加5條線，俯視圖兩根虛線，左側圖三根虛線，每條線應畫在相應位置。
【解析】略
23．（1）B
（2）C
（3）A
（4）略
（5）略
【詳解】略
答案第1頁，共2頁
答案第1頁，共2頁
