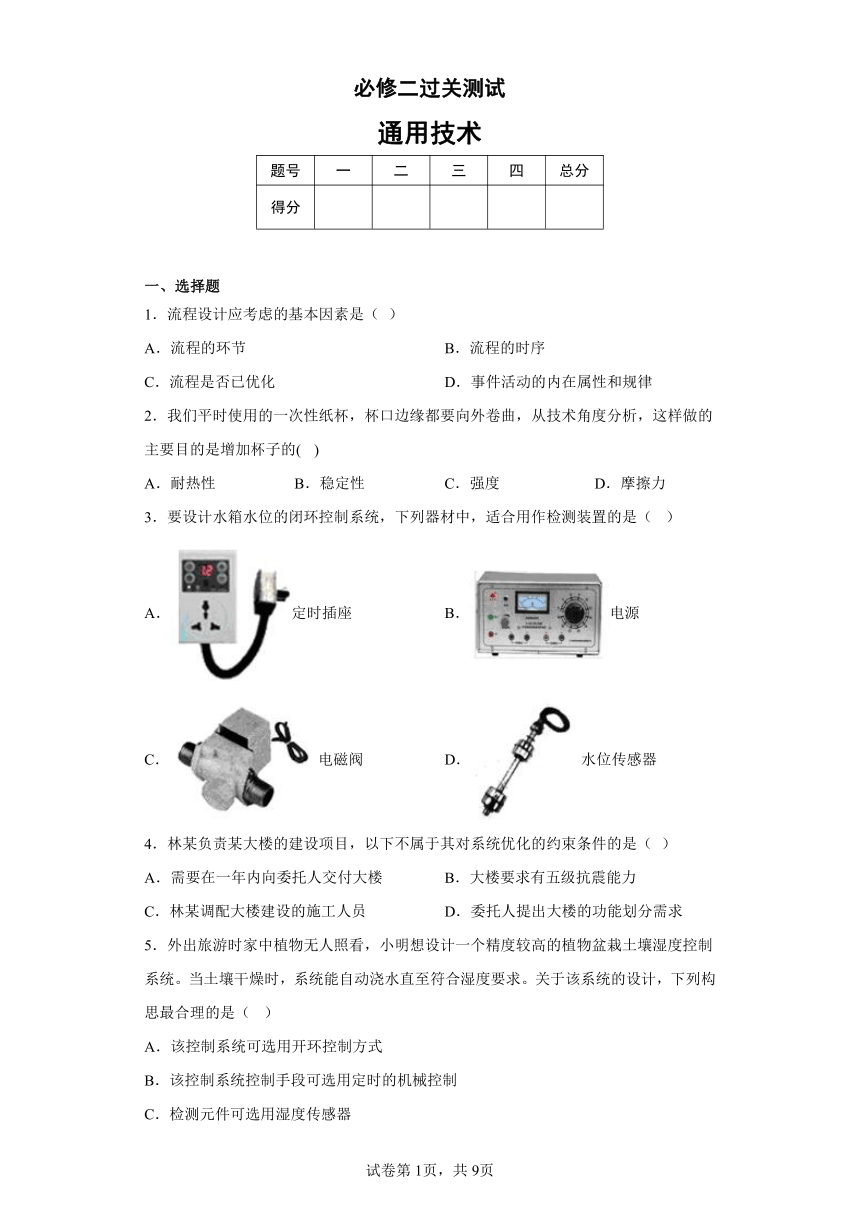

必修二過關測試
通用技術
題號 一 二 三 四 總分
得分
一、選擇題
1．流程設計應考慮的基本因素是（ ）
A．流程的環節 B．流程的時序
C．流程是否已優化 D．事件活動的內在屬性和規律
2．我們平時使用的一次性紙杯，杯口邊緣都要向外卷曲，從技術角度分析，這樣做的主要目的是增加杯子的( )
A．耐熱性 B．穩定性 C．強度 D．摩擦力
3．要設計水箱水位的閉環控制系統，下列器材中，適合用作檢測裝置的是（ ）
A．定時插座 B．電源
C．電磁閥 D．水位傳感器
4．林某負責某大樓的建設項目，以下不屬于其對系統優化的約束條件的是（ ）
A．需要在一年內向委托人交付大樓 B．大樓要求有五級抗震能力
C．林某調配大樓建設的施工人員 D．委托人提出大樓的功能劃分需求
5．外出旅游時家中植物無人照看，小明想設計一個精度較高的植物盆栽土壤濕度控制系統。當土壤干燥時，系統能自動澆水直至符合濕度要求。關于該系統的設計，下列構思最合理的是（ ）
A．該控制系統可選用開環控制方式
B．該控制系統控制手段可選用定時的機械控制
C．檢測元件可選用濕度傳感器
D．檢測裝置可放置在花盆邊緣的土壤表面

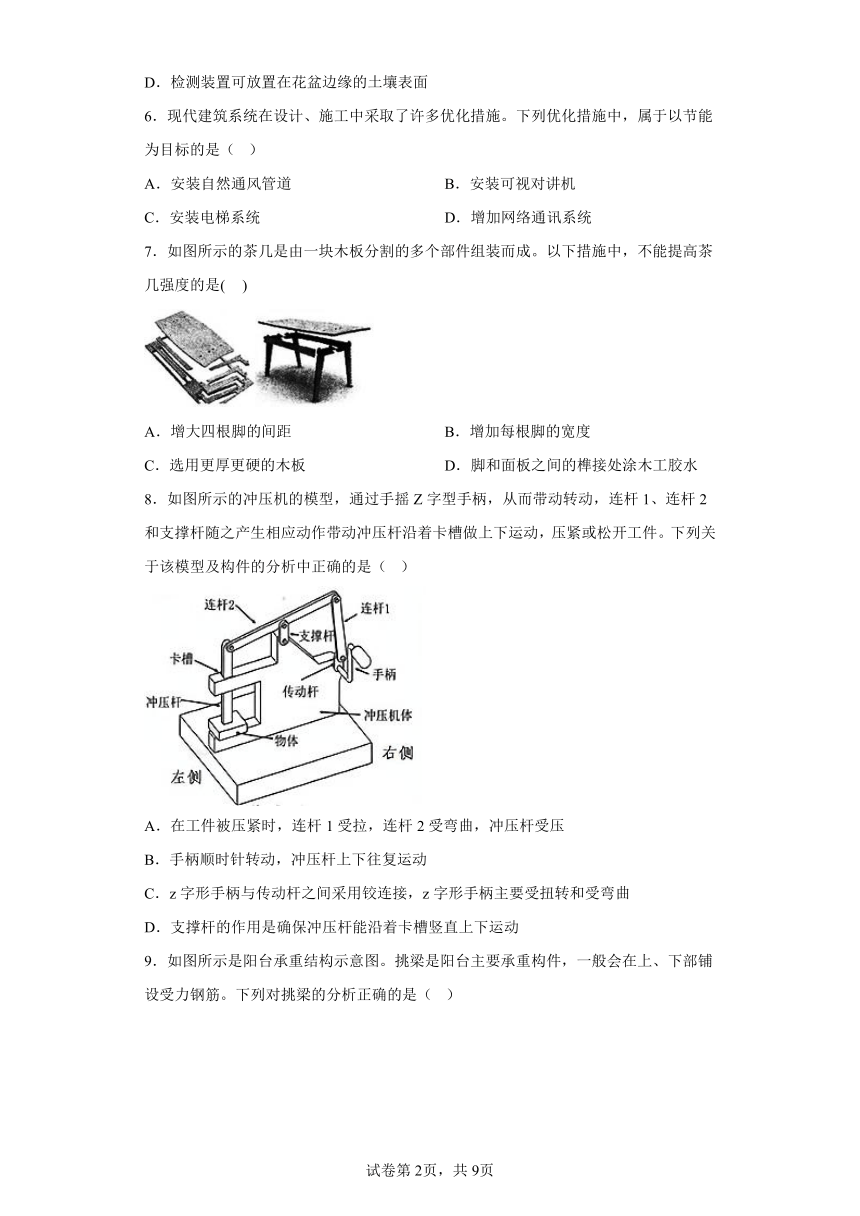

6．現代建筑系統在設計、施工中采取了許多優化措施。下列優化措施中，屬于以節能為目標的是（ ）
A．安裝自然通風管道 B．安裝可視對講機
C．安裝電梯系統 D．增加網絡通訊系統
7．如圖所示的茶幾是由一塊木板分割的多個部件組裝而成。以下措施中，不能提高茶幾強度的是( )
A．增大四根腳的間距 B．增加每根腳的寬度
C．選用更厚更硬的木板 D．腳和面板之間的榫接處涂木工膠水
8．如圖所示的沖壓機的模型，通過手搖Z字型手柄，從而帶動轉動，連桿1、連桿2和支撐桿隨之產生相應動作帶動沖壓桿沿著卡槽做上下運動，壓緊或松開工件。下列關于該模型及構件的分析中正確的是（ ）
A．在工件被壓緊時，連桿1受拉，連桿2受彎曲，沖壓桿受壓
B．手柄順時針轉動，沖壓桿上下往復運動
C．z字形手柄與傳動桿之間采用鉸連接，z字形手柄主要受扭轉和受彎曲
D．支撐桿的作用是確保沖壓桿能沿著卡槽豎直上下運動
9．如圖所示是陽臺承重結構示意圖。挑梁是陽臺主要承重構件，一般會在上、下部鋪設受力鋼筋。下列對挑梁的分析正確的是（ ）
A．挑梁受彎曲形變﹐上部鋪設多根鋼筋
B．挑梁受壓形變﹐下部鋪設多根鋼筋
C．挑梁受彎曲形變﹐下部鋪設多根鋼筋
D．挑梁受壓形變,上部鋪設多根鋼筋
10．如圖所示是一款木質相框背面結構示意圖，下列四種支撐架與合頁鉚接后，能橫豎支撐該相框穩定放置在水平桌面上，其中最合理的是（ ）
A． B． C． D．

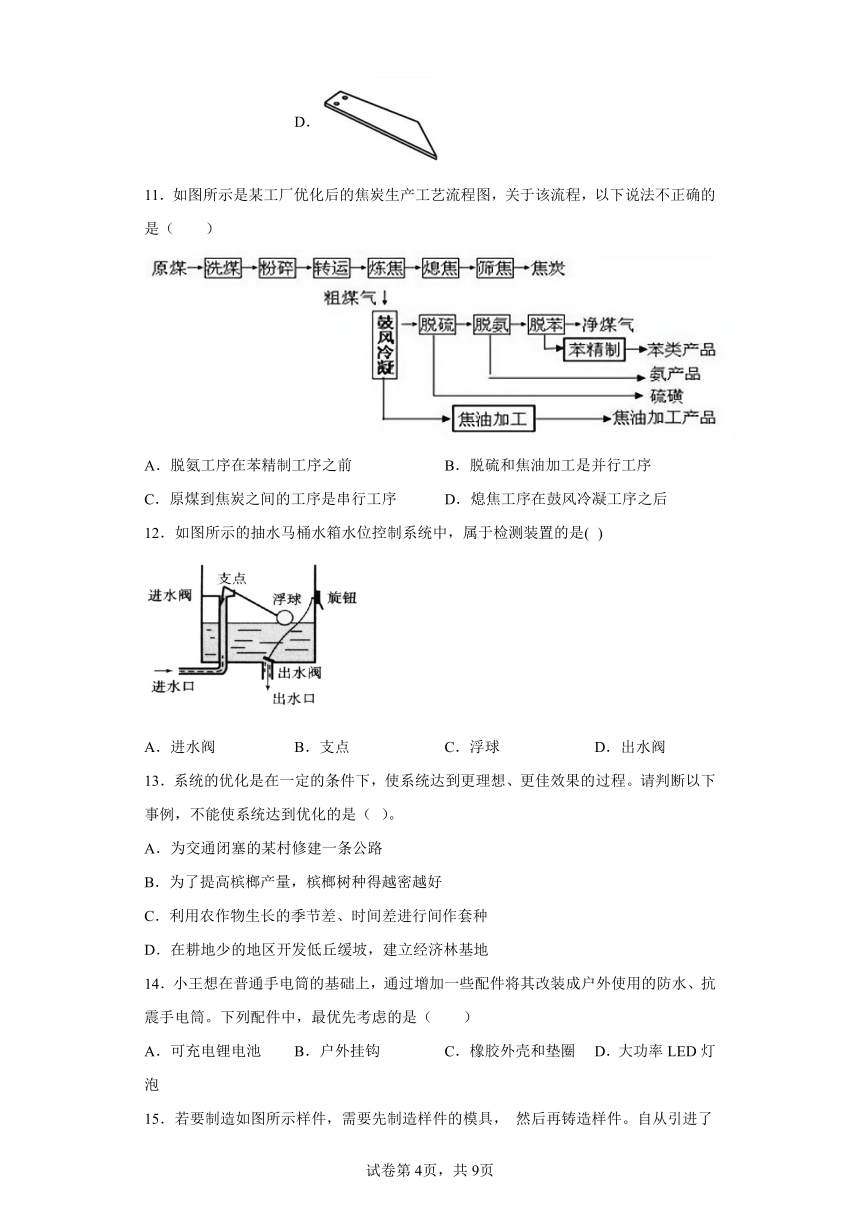

11．如圖所示是某工廠優化后的焦炭生產工藝流程圖，關于該流程，以下說法不正確的是（　　）
A．脫氨工序在苯精制工序之前 B．脫硫和焦油加工是并行工序
C．原煤到焦炭之間的工序是串行工序 D．熄焦工序在鼓風冷凝工序之后
12．如圖所示的抽水馬桶水箱水位控制系統中，屬于檢測裝置的是( )
A．進水閥 B．支點 C．浮球 D．出水閥
13．系統的優化是在一定的條件下，使系統達到更理想、更佳效果的過程。請判斷以下事例，不能使系統達到優化的是（ ）。
A．為交通閉塞的某村修建一條公路
B．為了提高檳榔產量，檳榔樹種得越密越好
C．利用農作物生長的季節差、時間差進行間作套種
D．在耕地少的地區開發低丘緩坡，建立經濟林基地
14．小王想在普通手電筒的基礎上，通過增加一些配件將其改裝成戶外使用的防水、抗震手電筒。下列配件中，最優先考慮的是（　　）
A．可充電鋰電池 B．戶外掛鉤 C．橡膠外殼和墊圈 D．大功率LED燈泡

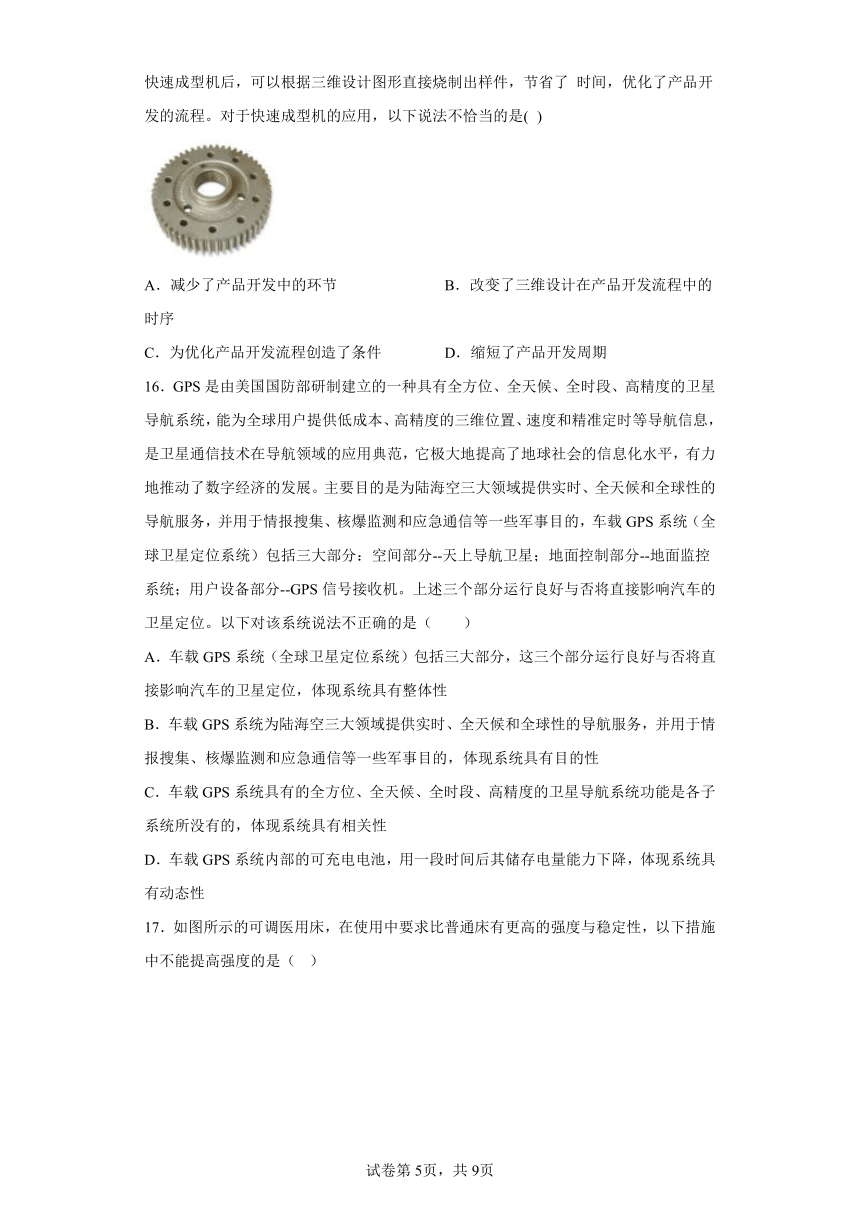

15．若要制造如圖所示樣件，需要先制造樣件的模具， 然后再鑄造樣件。自從引進了快速成型機后，可以根據三維設計圖形直接燒制出樣件，節省了 時間，優化了產品開發的流程。對于快速成型機的應用，以下說法不恰當的是( )
A．減少了產品開發中的環節 B．改變了三維設計在產品開發流程中的時序
C．為優化產品開發流程創造了條件 D．縮短了產品開發周期
16．GPS是由美國國防部研制建立的一種具有全方位、全天候、全時段、高精度的衛星導航系統，能為全球用戶提供低成本、高精度的三維位置、速度和精準定時等導航信息，是衛星通信技術在導航領域的應用典范，它極大地提高了地球社會的信息化水平，有力地推動了數字經濟的發展。主要目的是為陸海空三大領域提供實時、全天候和全球性的導航服務，并用于情報搜集、核爆監測和應急通信等一些軍事目的，車載GPS系統（全球衛星定位系統）包括三大部分：空間部分--天上導航衛星；地面控制部分--地面監控系統；用戶設備部分--GPS信號接收機。上述三個部分運行良好與否將直接影響汽車的衛星定位。以下對該系統說法不正確的是（　　）
A．車載GPS系統（全球衛星定位系統）包括三大部分，這三個部分運行良好與否將直接影響汽車的衛星定位，體現系統具有整體性
B．車載GPS系統為陸海空三大領域提供實時、全天候和全球性的導航服務，并用于情報搜集、核爆監測和應急通信等一些軍事目的，體現系統具有目的性
C．車載GPS系統具有的全方位、全天候、全時段、高精度的衛星導航系統功能是各子系統所沒有的，體現系統具有相關性
D．車載GPS系統內部的可充電電池，用一段時間后其儲存電量能力下降，體現系統具有動態性
17．如圖所示的可調醫用床，在使用中要求比普通床有更高的強度與穩定性，以下措施中不能提高強度的是（ ）
A．增大支撐腳的間距 B．增加各連接部件的厚度
C．選用高強度合金材料制作 D．臀部支撐部件間增加一連接橫桿
18．如下圖所示為伺服電機控制系統，轉角和速度檢測元件檢測伺服電機的轉動角度和速度，并反饋到伺服控制器（PLC）與設定值比較，伺服控制器根據偏差值發出運動信號，伺服驅動器將運動信號轉變成相應的電流信號驅動伺服電機轉動。下列關于伺服電機控制系統的分析中不正確的是（ ）
A．轉角和速度檢測元件檢測伺服電機的轉動角度和速度，這個過程稱為反饋
B．被控對象是伺服電機
C．輸入量是設定轉動角度和速度
D．控制量是伺服驅動器發出的電流信號
19．如圖所示的千斤頂，是私家車中途發生故障進行修理的必備工具。轉動千斤頂的螺桿，將車輛頂起后，關于螺桿和底座的受力分析正確的是（ ）
A．螺桿受拉力，底座受壓力 B．螺桿受拉力，底座受扭轉力
C．螺桿受壓力，底座受彎曲力 D．螺桿受壓力，民座受拉力
20．如圖所示的裝吊夾鉗，在夾持重物上吊過程中，構件 1 和鉚釘和構件 2 的主要受力形變 情況分別是
A．受拉、受剪切、受彎曲 B．受彎曲、受拉、受壓
C．受彎曲、受剪切、受拉 D．受拉、受彎曲、受彎曲
二、簡答題
21．如圖所示為一款起重機模型，要求確定平衡塊質量并測試 該模型的起吊能力。現提供不同質量的砝碼和平衡塊若 干，請設計簡易試驗方案，在給定的結構示意圖上表示試驗 方法和說明主要步驟（起重機模型有足夠的強度，不考慮模 型的旋轉和重物的升降），并回答問題。
（1）在沒有起吊重物的情況下，確定該模型平衡塊的最大質量。
（2）在已經安裝合適平衡塊的情況下，測試該模型的最大起吊質量。
（3）如果要提高該模型的穩定性，可以采取哪些措施（寫出二種具體措施）？
（4）如果平衡臂加長，那么平衡塊質量應該加大還是減小（回答“加大”或“減小”）？
三、作圖題
22．請補全三視圖中所缺的兩條圖線。
四、分析評價
23．如圖所示的是一款新型臺燈，它由MP4、蓄電池、音箱等組合而成。它的主要特點是：在照明時可以一邊欣賞音樂，一旦停電便可以用蓄電池對其進行供電。試分析：
（1）針對其主要特點，它解決的主要問題是：由MP4、蓄電池，音箱，臺燈組成一個多功能臺燈系統，體現了系統的___________；并且能在停電后通過蓄電池供電。實現了系統的_________。
（2）它解決問題的方法是：通過系統設計，將音箱，蓄電池與MP4組成底座，底座上安裝了支撐架和燈罩等配件。從系統的基本特性看，區別于普通臺燈的主要標志是系統的___________；在照明時可以一邊欣賞音樂，一旦停電便可以用蓄電池對其進行供電，這些的功能的實現，體現了設計的實用與_________原則。
（3）它的一個優點是什么？一個缺點是什么？
（4）針對缺點提出兩個合理的改進意見。
試卷第2頁，共2頁
試卷第1頁，共1頁
參考答案：
1．D
【詳解】
2．C
【詳解】強度是指表示工程材料抵抗斷裂和過度變形的力學性能之一。杯口邊緣向外卷曲，在用手握杯子時不易發生變形，如果沒有這個設計，握杯子時杯子就會受到握力，變形。所以這個設計是為了增加杯子的強度。
3．D
【詳解】
4．C
【詳解】
5．C
【詳解】本題考查控制系統的組成。濕度控制系統一般選用閉環系統，結合題干描述，這是閉環控制系統，選項A錯誤；精度較高時，選用電子控制系統比較適宜，選項B錯誤；濕度傳感器可以檢測土壤濕度，選項C正確；濕度傳感器應安裝在花盆中心，測得的濕度最為準確，選項D錯誤。
6．A
【詳解】略
7．A
【詳解】略
8．D
【解析】略
9．A
【解析】略
10．C
【解析】略
11．D
【解析】略
12．C
【詳解】略
13．B
【解析】略
14．C
【詳解】本題考查的是設計考慮的問題，屬于基礎題。
依題意，為了防水、抗震，最優先考慮橡膠外殼和墊圈，據此作答。設計目標是防水、抗震，所以優先考慮抗震的橡膠外殼和幫助連接處防水的墊圈，故C正確。
15．B
【詳解】本題是對流程兩大特征的考察，即環節和時序。引進了快速成型機后，不需要再鑄造樣件，減少了產品開發中的環節，縮短了開發周期，為優化產品開發流程創造了條件。不存在三維設計在產品開發流程中時序的更改。
16．C
【詳解】
17．A
【解析】略
18．A
【解析】略
19．A
【詳解】汽車通過上支撐臂作用螺桿上的力向外擴張，使螺桿受拉力。汽車的壓力和下支撐臂提供的支持力使上支撐臂受壓，上支撐臂的壓力和底部對下支撐臂的支持力使下支撐臂受壓最終作用在底座上。所以螺桿受拉力，底座受壓力。
20．C
【詳解】略
21．（1）換用不同的平衡塊。在保證整體不傾斜的條件下，最大的平衡塊質量，如果沒有標出，就測量一下。整體不傾斜，就是說，原理平衡塊的另一面的那個腳，不離開地面。
（2）逐步增加吊起重物的質量。當整體支架發生傾斜時，減少一點點吊起重物的質量（最小的一塊砝碼）此時，砝碼總質量為最大吊起質量
（3）加大支撐面積，加重底部，重心下降。還可以把支架底部深入地面以下
（4）根據杠桿原理，平衡臂加長，平衡塊硬減少質量
【詳解】
22．
【詳解】
23．（1）整體性， 優化
（2）目的性， 創新
（3）優點：節約空間，功能齊全。缺點：設備單一而且受限制，用戶不能使用自己現有的設備。
（4）改進意見：① 將增加一個時鐘功能。② 將MP4功能改進成輸入音頻接口，既節約成本和 空間，又可外接不同的音頻設備，如手機，MP3等。
【詳解】
