2.4設計和交流中的技術語言
為什么小劉前幾次腦袋里面都是一頭霧水
首先我們來看段視頻想想：
一、技術語言的種類及作用
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
設計的技術語言種類包括 口頭語言、文本語言、技術符號、技術圖紙、圖樣、圖表、模型、計算機演示等。
設計語言的內容包括設計項目名稱、設計的目的、解決的關鍵技術問題、依據的標準規范等
二、三視圖
(一)投影和投影法
由于光的照射,在不透明物體后面的屏幕留下的影子叫做投影.
我們把光線叫做投影線,把留下物體影子的屏幕叫做投影面.
將投射線通過物體，向選定的平面投射，并在該平面上得到圖形的方法稱為投影法。
已知兩棵小樹在同一時刻的影子，你如何確定影子是在太陽光線下還是在燈光的光線下形成的。

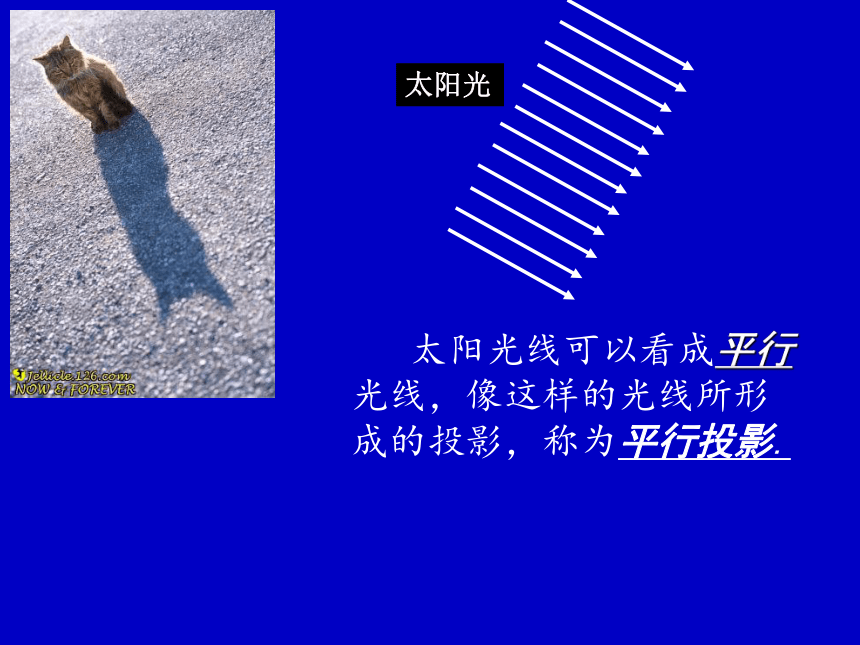

太陽光線可以看成平行光線，像這樣的光線所形成的投影，稱為平行投影.
太陽光
探照燈、手電筒、路燈和臺燈的光線可以看成是從一點出發的，像這樣的光線所形成的投影稱為中心投影.

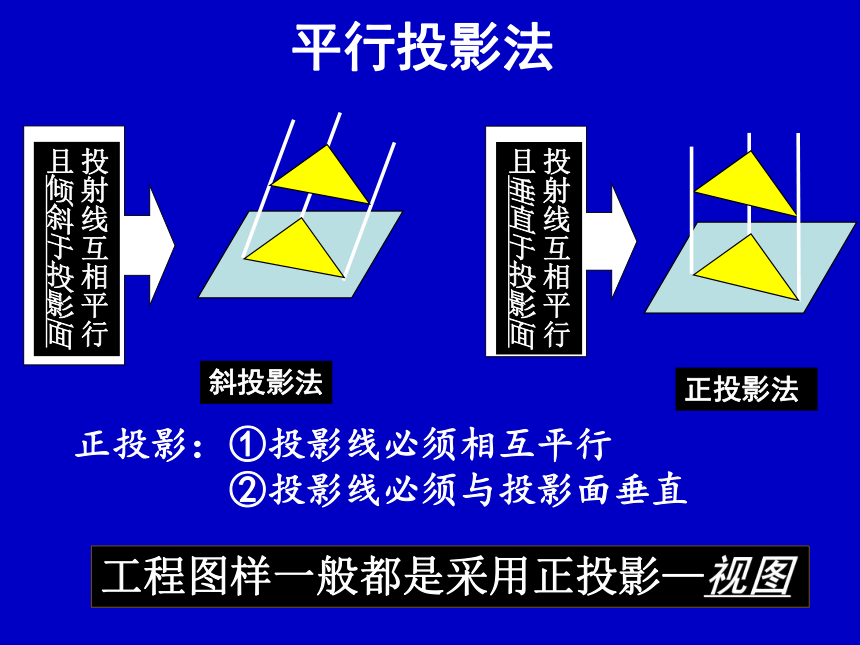

平行投影法
投射線互相平行且垂直于投影面
投射線互相平行且傾斜于投影面
正投影法
斜投影法
工程圖樣一般都是采用正投影—視圖
①投影線必須相互平行
②投影線必須與投影面垂直
正投影：

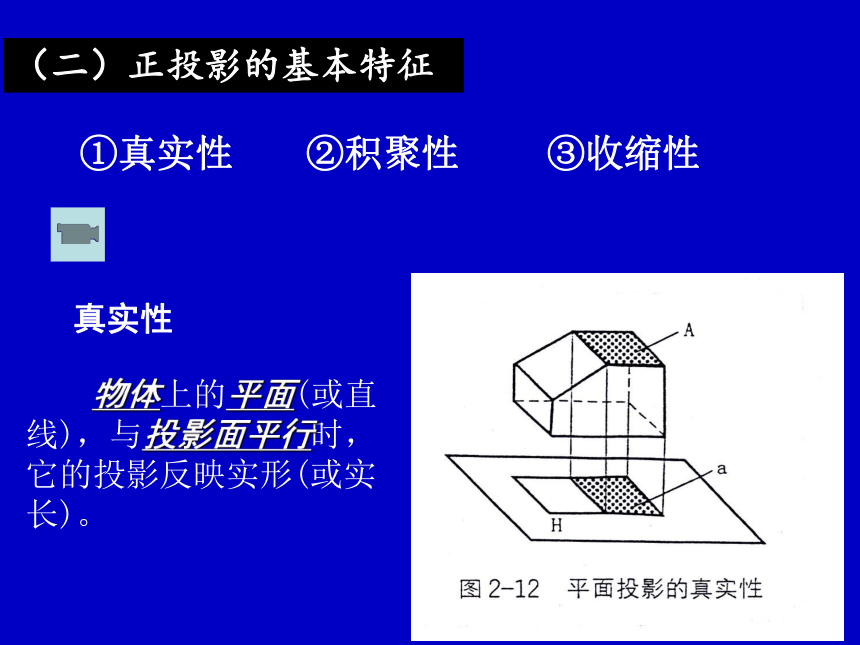

（二）正投影的基本特征
①真實性
②積聚性
③收縮性
物體上的平面(或直線)，與投影面平行時，它的投影反映實形(或實長)。
真實性
物體上的平面(或直線)，與投影面垂直時，它的投影積聚為一直線(或一點)。
積聚性
物體上的平面(或直線)，與投影面傾斜時，它的投影縮小(或縮短)。
收縮性
[討論]
單一投影能不能完整的確定物體的結構形狀？
猜猜他們是什么關系？
看事物不能只看單方面
要反映物體的完整形狀和大小，必須有幾個不同投影方向得到的視圖。
a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線稱為投影軸，分別用OX、OY、OZ表示；三根軸的交點Ｏ稱為原點。
物體的三視圖
物體的正面投影，即物體由前向后投影所得到的圖形,稱為主視圖。
物體的水平投影，即物體由上向下投影所得到的圖形，稱為俯視圖。
物體的側面投影，即物體由左向右投影所得到的圖形，稱為左視圖。
這三個視圖被定為機械圖里常用的基本視圖
三視圖
主視圖
正面
從上面看
從正面看
從左面看
左視圖
側面
水平面
俯視圖
主視圖
主視圖
俯視圖
左視圖
高
長
寬
寬
左視圖
俯視圖
W
V
H
2.三視圖的規律
物體三視圖不是孤立的，三視圖位置有規定：
主視圖要在左上邊，左下方應是俯視圖，左視圖坐落在右上方
三視圖的位置有要求，大小尺寸有要求嗎？
俯視圖和左視圖
主視圖和俯視圖
主視圖和左視圖
----長對正
----高平齊
----寬相等
主視圖
主視圖
左視圖
正面
高
長
寬
寬
左視圖
側面
水平面
俯視圖
俯視圖
A
B
J
C
D
E
F
G
H
I
J
F
C
C
F
H
G
B
C
B
練習：下面的四組圖中，如圖所示的圓柱體的三視圖是（ ）
主視圖
左視圖
俯視圖
A
主視圖
左視圖
俯視圖
B
主視圖
左視圖
俯視圖
C
主視圖
左視圖
俯視圖
D
C
鉛筆：H HB B
各種三角板
圓規：
圖板
比例尺
分規
丁字尺
3、三視圖的繪制
１、一般畫圖工具
圖板
丁字尺
１、一般畫圖工具
三視圖的作圖步驟
主視圖方向
1.確定視圖方向
左視圖方向
俯視圖方向
2.先畫出能反映物體真實形狀的一個視圖
3.運用長對正、高平齊、寬相等的原則畫出其它視圖
4.檢查,加深,
加粗。
效果圖
能充分體現出汽車具有時尚大氣的前臉設計特征、流線型的形態外觀效果及車體的空間體量關系。
三、效果圖
機械制圖的識讀
機械制圖要素分析
粗實線
細實線
細點畫線
細虛線
半徑20
直徑20
R20
Φ20
d
d/2
d/2
d/2
P68
四、機械制圖的識讀
圖線名稱 圖線寬度 基本線性 一般與應用
粗實線 d 輪廓線
細實線 d／2 尺寸線、尺寸界線
細點畫線 d／2 軸線、堆成中心線
細虛線 d／2 不可見輪廓線
（一）常用圖線線型
四、機械制圖的識讀
機械零件加工圖的識讀
1、讀零件圖的作用、方法、步驟
（1）讀標題欄；
（2）分析視圖，想出零件的形狀；
（3）分析尺寸；
（4）了解技術要求；
（5）綜合考慮。
裝配圖的識讀
裝配圖是表達機器各部件或部件中各零件之間的相互結構關系的圖樣。
五、裝配圖的識讀
裝配圖的識讀
（1）一組視圖
表達機器或部件的裝配關系、工作原理、結構特點及主要零件的基本形狀。
（2）尺寸
表達機器或部件的規格、外形輪廓、配合、安裝等尺寸。
（3）技術要求
用文字說明表達機器或部件的性能及對裝配、檢驗、調試、密封等應有要求的內容。
裝配圖的識讀
（4）序號及明細表
表示裝配圖上每種零件的序號，并列表說明各零件的名稱、數量、材料等內容。
（5）標題欄
表示機器或部件的名稱、數量、圖號、比例和有關人員的簽字等內容。
六、電路圖的識讀
1、常用元器件符號
2、電路圖識讀
在讀圖時，應先找出該電路由哪些功能單元構成，并定性分析各功能單元的工作原理。
找出該電路的主要信號是什么，然后找出該信號的流向。
找出供電電路供電。
用總體框圖進行整體分析。
定量做分析或估算。
常見電器、電子元器件的識讀
常見電器、電子元器件的識讀
電路圖的識讀
自動限電保溫電飯煲
電路圖的識讀
①鍋內升溫，米粒吸水；
②熱量對流，飯熟水干；
③迅速升溫，停止加熱；
④持續保溫。
自動限電保溫電飯煲
SA-1:限溫器開關 SA-2:控溫器開關
FU為熔斷器，電流太大時會自動斷開
EH2為主加熱器，主要用于煮飯
EH1為副加熱器，主要用于保溫
HL2在煮飯時發亮 HL1在保溫時發亮
R2為HL2的限流電阻
R1為HL1的限流電阻
XP1、XP2為接入220V
交流電的插頭，PE為接地線
煮飯過程：
①SA-1閉合
②R1和HL1被短路
③EH2主加熱煮飯，HL2亮顯示煮飯
保溫過程：
①SA-1因高溫發生形變斷開，
SA-2閉合
②R2和HL2被短路
③EH1主加熱保溫，HL1亮顯示保溫
3、電路圖識讀舉例
燈泡亮度可調電路
課堂總結
主視圖與俯視圖=長對正
主視圖與左視圖=高平齊
左視圖與俯視圖=寬相等
可見棱用粗實線，不可見棱用細虛線
對稱軸用細點畫線，尺寸邊界用細實線
三視圖
設計的技術語言種類包括 口頭語言、文本語言、技術符號、技術圖紙、圖樣、圖表、模型、計算機演示等。
課堂總結
機械制圖
可見棱用粗實線
不可見棱用細虛線
對稱軸用細點畫線
尺寸邊界用細實線
半徑20
直徑20
R20
Φ20
①讀標題欄； ②分析視圖；
③分析尺寸； ④了解技術要求。
課堂總結
裝配圖
（1）一組視圖
（2）尺寸
（3）技術要求
（4）序號及明細表
（5）標題欄
