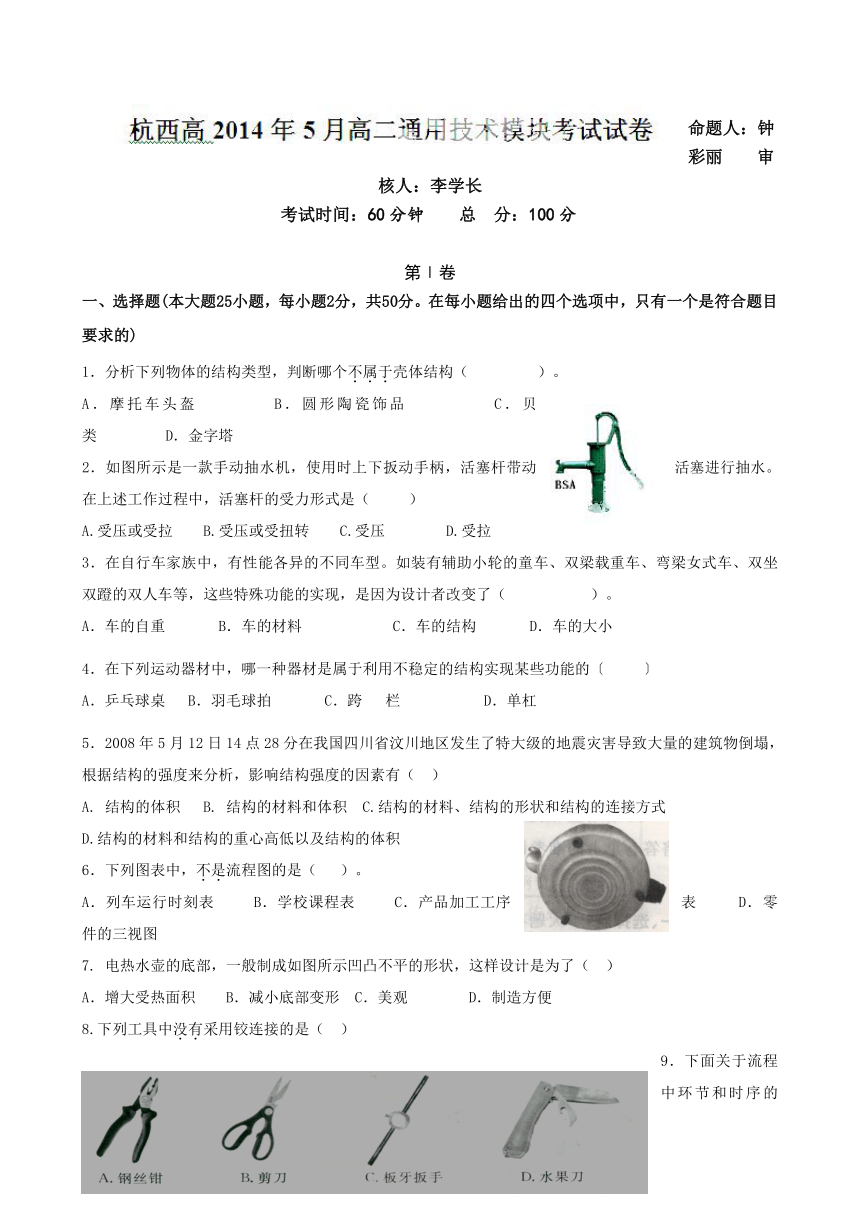

命題人：鐘彩麗 審核人：李學長
考試時間：60分鐘 總 分：100分
第Ⅰ卷
一、選擇題(本大題25小題，每小題2分，共50分。在每小題給出的四個選項中，只有一個是符合題目要求的)
1．分析下列物體的結構類型，判斷哪個不屬于殼體結構（???? ）。
A．摩托車頭盔? B．圓形陶瓷飾品? C．貝類? D．金字塔
2．如圖所示是一款手動抽水機，使用時上下扳動手柄，活塞桿帶動活塞進行抽水。在上述工作過程中，活塞桿的受力形式是（?? ）
A.受壓或受拉 B.受壓或受扭轉 C.受壓 D.受拉
3．在自行車家族中，有性能各異的不同車型。如裝有輔助小輪的童車、雙梁載重車、彎梁女式車、雙坐雙蹬的雙人車等，這些特殊功能的實現，是因為設計者改變了（????? ）。
A．車的自重 B．車的材料 C．車的結構 D．車的大小
4．在下列運動器材中，哪一種器材是屬于利用不穩定的結構實現某些功能的〔?? 〕A．乒乓球桌? B．羽毛球拍??? C．跨? 欄????? D．單杠
5．2008年5月12日14點28分在我國四川省汶川地區發生了特大級的地震災害導致大量的建筑物倒塌，根據結構的強度來分析，影響結構強度的因素有（ ）A. 結構的體積 B. 結構的材料和體積 C.結構的材料、結構的形狀和結構的連接方式D.結構的材料和結構的重心高低以及結構的體積6．下列圖表中，不是流程圖的是（? ）。A．列車運行時刻表? B．學校課程表? C．產品加工工序表? D．零件的三視圖
7. 電熱水壺的底部，一般制成如圖所示凹凸不平的形狀，這樣設計是為了（ ）
A．增大受熱面積 B．減小底部變形 C．美觀 D．制造方便
8.下列工具中沒有采用鉸連接的是（ ）

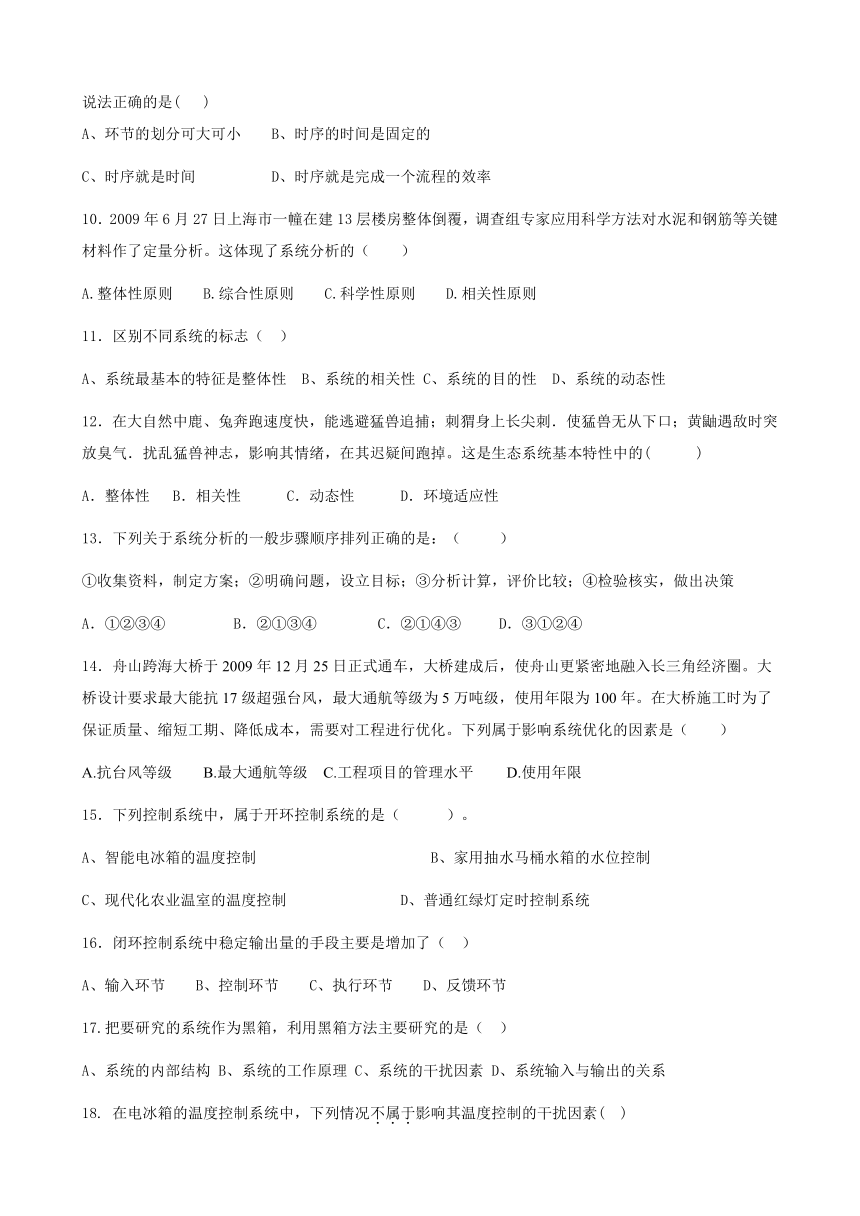

9．下面關于流程中環節和時序的說法正確的是(? )
A、環節的劃分可大可小 B、時序的時間是固定的
C、時序就是時間 D、時序就是完成一個流程的效率
10．2009年6月27日上海市一幢在建13層樓房整體倒覆，調查組專家應用科學方法對水泥和鋼筋等關鍵材料作了定量分析。這體現了系統分析的（ ）
A.整體性原則 B.綜合性原則 C.科學性原則 D.相關性原則
11．區別不同系統的標志（ ）
A、系統最基本的特征是整體性 B、系統的相關性 C、系統的目的性 D、系統的動態性
12．在大自然中鹿、兔奔跑速度快，能逃避猛獸追捕；刺猬身上長尖刺．使猛獸無從下口；黃鼬遇敵時突放臭氣．擾亂猛獸神志，影響其情緒，在其遲疑間跑掉。這是生態系統基本特性中的(? ? )?
A．整體性? B．相關性? ? C．動態性? ? D．環境適應性
13．下列關于系統分析的一般步驟順序排列正確的是：（ ）
①收集資料，制定方案；②明確問題，設立目標；③分析計算，評價比較；④檢驗核實，做出決策
A．①②③④ B．②①③④ C．②①④③ D．③①②④
14．舟山跨海大橋于2009年12月25日正式通車，大橋建成后，使舟山更緊密地融入長三角經濟圈。大橋設計要求最大能抗17級超強臺風，最大通航等級為5萬噸級，使用年限為100年。在大橋施工時為了保證質量、縮短工期、降低成本，需要對工程進行優化。下列屬于影響系統優化的因素是（ ）
A.抗臺風等級 B.最大通航等級 C.工程項目的管理水平 D.使用年限
15．下列控制系統中，屬于開環控制系統的是（? ? ）。
A、智能電冰箱的溫度控制? ? ? ? ? ? ? B、家用抽水馬桶水箱的水位控制
C、現代化農業溫室的溫度控制? ? ? ? ? D、普通紅綠燈定時控制系統
16．閉環控制系統中穩定輸出量的手段主要是增加了（ ）
A、輸入環節 B、控制環節 C、執行環節 D、反饋環節
17.把要研究的系統作為黑箱，利用黑箱方法主要研究的是（ ）
A、系統的內部結構 B、系統的工作原理 C、系統的干擾因素 D、系統輸入與輸出的關系
18. 在電冰箱的溫度控制系統中，下列情況不屬于影響其溫度控制的干擾因素( )

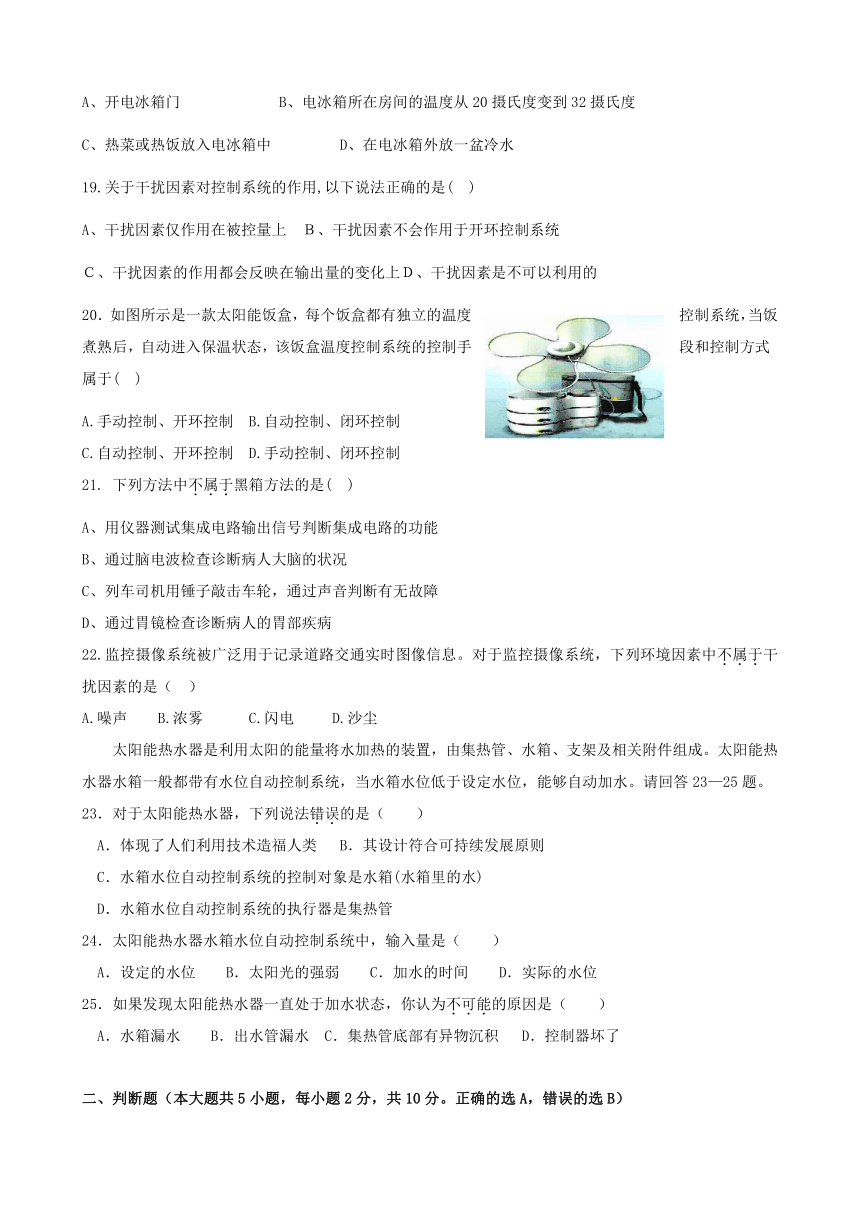

A、開電冰箱門 B、電冰箱所在房間的溫度從20攝氏度變到32攝氏度
C、熱菜或熱飯放入電冰箱中 D、在電冰箱外放一盆冷水
19.關于干擾因素對控制系統的作用,以下說法正確的是( )
A、干擾因素僅作用在被控量上 Ｂ、干擾因素不會作用于開環控制系統
Ｃ、干擾因素的作用都會反映在輸出量的變化上Ｄ、干擾因素是不可以利用的
20．如圖所示是一款太陽能飯盒，每個飯盒都有獨立的溫度控制系統，當飯煮熟后，自動進入保溫狀態，該飯盒溫度控制系統的控制手段和控制方式屬于( )
A.手動控制、開環控制 B.自動控制、閉環控制
C.自動控制、開環控制 D.手動控制、閉環控制
21. 下列方法中不屬于黑箱方法的是( )
A、用儀器測試集成電路輸出信號判斷集成電路的功能
B、通過腦電波檢查診斷病人大腦的狀況
C、列車司機用錘子敲擊車輪，通過聲音判斷有無故障
D、通過胃鏡檢查診斷病人的胃部疾病
22.監控攝像系統被廣泛用于記錄道路交通實時圖像信息。對于監控攝像系統，下列環境因素中不屬于干擾因素的是（ ）
A.噪聲 B.濃霧 C.閃電 D.沙塵
太陽能熱水器是利用太陽的能量將水加熱的裝置，由集熱管、水箱、支架及相關附件組成。太陽能熱水器水箱一般都帶有水位自動控制系統，當水箱水位低于設定水位，能夠自動加水。請回答23—25題。
23．對于太陽能熱水器，下列說法錯誤的是（ ）
A．體現了人們利用技術造福人類 B．其設計符合可持續發展原則
C．水箱水位自動控制系統的控制對象是水箱(水箱里的水)
D．水箱水位自動控制系統的執行器是集熱管
24．太陽能熱水器水箱水位自動控制系統中，輸入量是（ ）
A．設定的水位 B．太陽光的強弱 C．加水的時間 D．實際的水位
25．如果發現太陽能熱水器一直處于加水狀態，你認為不可能的原因是（ ）
A．水箱漏水 B．出水管漏水 C．集熱管底部有異物沉積 D．控制器壞了
二、判斷題（本大題共5小題，每小題2分，共10分。正確的選A，錯誤的選B）

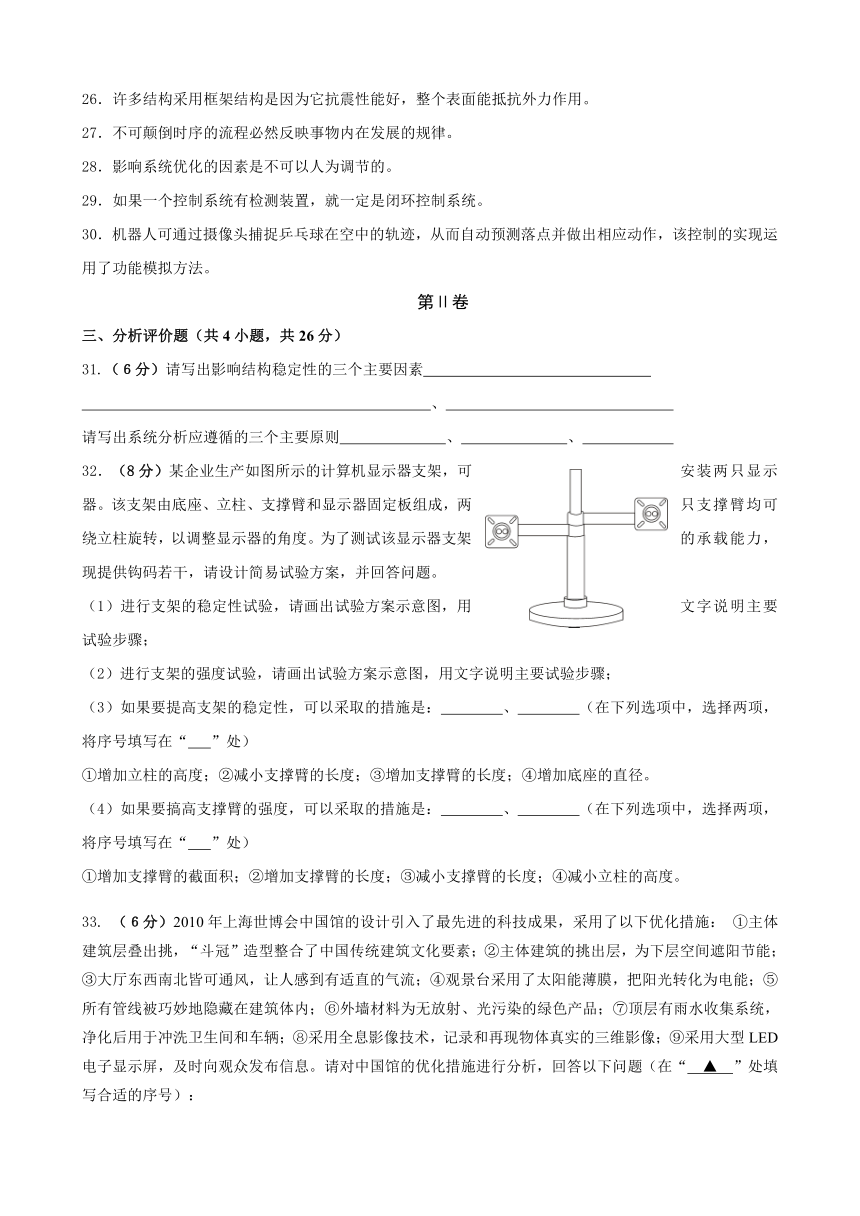

26．許多結構采用框架結構是因為它抗震性能好，整個表面能抵抗外力作用。
27．不可顛倒時序的流程必然反映事物內在發展的規律。
28．影響系統優化的因素是不可以人為調節的。
29．如果一個控制系統有檢測裝置，就一定是閉環控制系統。
30．機器人可通過攝像頭捕捉乒乓球在空中的軌跡，從而自動預測落點并做出相應動作，該控制的實現運用了功能模擬方法。
第Ⅱ卷
三、分析評價題（共4小題，共26分）
31.（６分）請寫出影響結構穩定性的三個主要因素　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　、　　　　　　　　　　　　　　　
請寫出系統分析應遵循的三個主要原則　　　　　　　、　　　　　　　、　　　　　　
32．（8分）某企業生產如圖所示的計算機顯示器支架，可安裝兩只顯示器。該支架由底座、立柱、支撐臂和顯示器固定板組成，兩只支撐臂均可繞立柱旋轉，以調整顯示器的角度。為了測試該顯示器支架的承載能力，現提供鉤碼若干，請設計簡易試驗方案，并回答問題。
（1）進行支架的穩定性試驗，請畫出試驗方案示意圖，用文字說明主要試驗步驟；
（2）進行支架的強度試驗，請畫出試驗方案示意圖，用文字說明主要試驗步驟；
（3）如果要提高支架的穩定性，可以采取的措施是： 、 （在下列選項中，選擇兩項，將序號填寫在“ ”處）
①增加立柱的高度；②減小支撐臂的長度；③增加支撐臂的長度；④增加底座的直徑。
（4）如果要搞高支撐臂的強度，可以采取的措施是： 、 （在下列選項中，選擇兩項，將序號填寫在“ ”處）
①增加支撐臂的截面積；②增加支撐臂的長度；③減小支撐臂的長度；④減小立柱的高度。
33. （６分）2010年上海世博會中國館的設計引入了最先進的科技成果，采用了以下優化措施： ①主體建筑層疊出挑，“斗冠”造型整合了中國傳統建筑文化要素；②主體建筑的挑出層，為下層空間遮陽節能；③大廳東西南北皆可通風，讓人感到有適直的氣流；④觀景臺采用了太陽能薄膜，把陽光轉化為電能；⑤所有管線被巧妙地隱藏在建筑體內；⑥外墻材料為無放射、光污染的綠色產品；⑦頂層有雨水收集系統，凈化后用于沖洗衛生間和車輛；⑧采用全息影像技術，記錄和再現物體真實的三維影像；⑨采用大型LED電子顯示屏，及時向觀眾發布信息。請對中國館的優化措施進行分析，回答以下問題（在“ ▲ ”處填寫合適的序號）：（1）以便于信息交互為優化目標的措施有 ▲ 、 ▲
（2）以實現可持續發展為優化目標的措施有 ▲ 、 ▲ 、 ▲ 、 ▲
34. （6分）風力發電機運行時風輪對準風向才能獲得最大風能，如圖所示是風力發電機跟蹤風向的控制系統示意圖，風向測定裝置將檢測到的風向信號送給迎風控制裝置與設定值比較，迎風控制裝置根據角度偏差信號控制偏航電機運轉，調整風輪角度，使風輪始終對準風向。
（1）根據描述，在跟蹤風向的控制系統方框中 處填寫相應的內容。
（2）風向測定裝置將檢測到的風向信號送給迎風控制裝置與設定值比較的過程稱為 ▲
四、技術應用題（共14分）
35．小黃發現同學們在課桌上的水杯容易被碰倒，于是構思了如圖乙所示 的杯托，可以夾持在課桌（圖甲所示）面板的邊沿。他分析該方案，發現了一下問題：
①僅依靠U型槽夾持，杯托容易脫落；②杯子放在杯托的凹陷處，還是容易被碰倒；③杯托占用過多的通道空間。
請你重新設計一個夾持在課桌面板邊沿的杯托，要求杯子取放方便，并解決上述問題。完成下列各題。
（1）用草圖表達你的設計方案，必要時用文字說明。（10分）
（2）請說明你的設計方案中是如何解決杯托占用過多通道空間的問題。（4分）
杭西高2014年5月高二通用技術模塊考試答卷
三、分析評價題（共4小題，共26分）
31、（6分）請寫出影響結構穩定性的三個主要因素　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　、　　　　　　　　　　　　　　　
請寫出系統分析應遵循的三個主要原則　　　　　　、　　　　　、　　　　　　
32、（8分）（1）
（2）
（3） 、 （4） 、
33、（6分）（1） 、
（2） 、 、 、
34、（6分）（1）① ②
③ ④
（2）
、
四、技術應用題（共14分）
35、
技術與設計2模塊考試參考答案
一、選擇題
二、判斷題
二、分析評價題（共4小題，共26分）
32．（8分）(1)．如：將兩個支撐臂轉向同一側，在支撐臂的外側逐漸增加鉤碼，直至支架翻倒，記錄支架翻倒前鉤碼的總質量。?
(2)．如：將兩個支撐臂分開向兩側轉開180度，在兩個支撐臂的外端同時逐漸增加鉤碼，直至支架發生明顯變形或損壞，記錄支架發生明顯變形或損壞前鉤碼的總質量。
(3)．②；④ (4)．①；③
33．（6分）（1）⑧⑨??（2）②④⑥⑦
34．（6分）（1）?(1)．①迎風控制裝置；②偏航電機；③風輪；④風向測定裝置
? （2）反饋
