4.1閉合電路歐姆定律
【課前案】
[知識梳理]
知識點一
1．電源是通過非靜電力做功把____________的能轉化成____________的裝置．
2．電動勢：非靜電力搬運電荷所做的功與搬運的電荷量的比值，E＝________，單位：V.
3．電動勢的物理含義：電動勢表示電源____________________本領的大小，在數值上等于電源沒有接入電路時兩極間的電壓．
4．電動勢是______量，需注意電動勢不是電壓．
關于電源的電動勢，判斷下面說法的正誤：
(1)電源的電動勢就是接在電源兩極間的電壓表測得的電壓 (　 　)
(2)同一電源接入不同的電路，電動勢就會發生變化 (　 　)
(3)電源的電動勢是表示電源把其他形式的能轉化為電勢能的本領大小的物理量 ( 　　)
(4)在閉合電路中，當外電阻變大時，路端電壓增大，電源的電動勢也增大 (　 　)
知識點二
內電壓和外電壓
1．內電路、內電阻、內電壓
將電源和用電器連接起來，就構成 ，如圖所示電源內部的電路叫閉合電路的 。內電路的電阻叫電源的 。
當電路中有電流通過時，內電路兩端有電壓叫內電壓，用U內表示。
2．外電路、外電壓（路端電壓）：
電源外部的電路叫 。
外電路兩端的電壓叫外電壓，也叫路端電壓。用U外表示。
3．三者關系：E=U外+U內
即在閉合電路里，電源電動勢等于內、外電壓之和。
知識點三

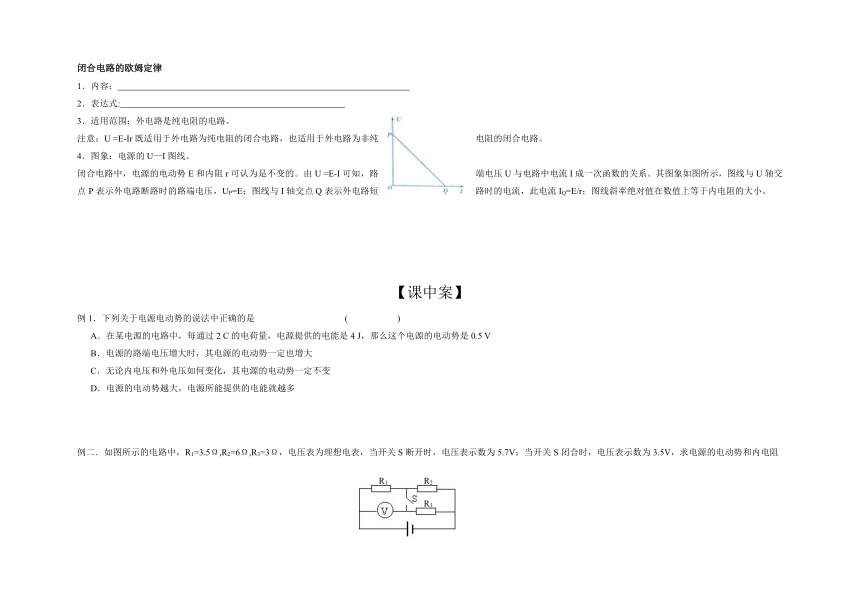

閉合電路的歐姆定律
1．內容：
2．表達式:
3．適用范圍：外電路是純電阻的電路。
注意：U =E-Ir既適用于外電路為純電阻的閉合電路，也適用于外電路為非純電阻的閉合電路。
4．圖象：電源的U—I圖線。
閉合電路中，電源的電動勢E和內阻r可認為是不變的。由U =E-I可知，路端電壓U與電路中電流I成一次函數的關系。其圖象如圖所示，圖線與U軸交點P表示外電路斷路時的路端電壓，UP=E；圖線與I軸交點Q表示外電路短路時的電流，此電流IQ=E/r；圖線斜率絕對值在數值上等于內電阻的大小。
【課中案】
例1．下列關于電源電動勢的說法中正確的是 ( 　　)
A．在某電源的電路中，每通過2 C的電荷量，電源提供的電能是4 J，那么這個電源的電動勢是0.5 V
B．電源的路端電壓增大時，其電源的電動勢一定也增大
C．無論內電壓和外電壓如何變化，其電源的電動勢一定不變
D．電源的電動勢越大，電源所能提供的電能就越多
例二．如圖所示的電路中，R1=3.5Ω,R2=6Ω,R3=3Ω，電壓表為理想電表，當開關S斷開時，電壓表示數為5.7V；當開關S閉合時，電壓表示數為3.5V，求電源的電動勢和內電阻
(
R
1
R
2
R
3
)

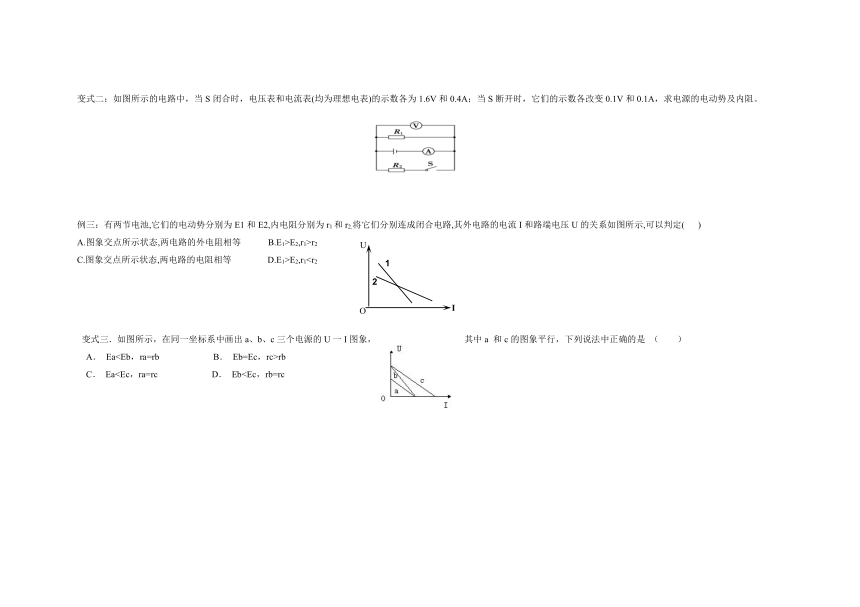

變式二：如圖所示的電路中，當S閉合時，電壓表和電流表(均為理想電表)的示數各為1.6V和0.4A；當S斷開時，它們的示數各改變0.1V和0.1A，求電源的電動勢及內阻。
(
U
I
O
1
2
)例三：有兩節電池,它們的電動勢分別為E1和E2,內電阻分別為r1和r2.將它們分別連成閉合電路,其外電路的電流I和路端電壓U的關系如圖所示,可以判定( )
A.圖象交點所示狀態,兩電路的外電阻相等 B.E1>E2,r1>r2
C.圖象交點所示狀態,兩電路的電阻相等 D.E1>E2,r1變式三．如圖所示，在同一坐標系中畫出a、b、c三個電源的U一I圖象，其中a 和c的圖象平行，下列說法中正確的是 （ ）
A． Earb
C． Ea【課后案】
1．(2012·壽光現代中學高二檢測)關于電動勢及閉合電路歐姆定律，下列說法正確的是(　　)
A．電源電動勢越大，電源所能提供的電能就越多
B．電源電動勢等于路端電壓
C．外電路的電阻越大，路端電壓就越大
D．路端電壓增大時，電源的輸出功率可能減小
2．下列說法中正確的是（ ）
A．電源的電動勢實質上就是電源兩極間的電壓
B．電源的電動勢在數值上等于兩極間的電壓
C．電源的電動勢與電壓的單位相同，但與電壓有本質的區別
D．電動勢越大，電源兩極間的電壓一定越高
3．電動勢為2 V的電源在電路上輸出1 A的電流，由此可以判定(　　)
A．內、外電阻相差2 Ω　　 B．外電阻是2 Ω
C．內電阻是2 Ω D．內、外電阻之和是2 Ω
4．如下圖所示，當開關S斷開時，理想電壓表的示數為3 V，當開關S閉合時，電壓表的示數為1.8 V，則外電阻R與電源內阻r之比為(　　)
A．5∶3　　　 B．3∶5
C．2∶3　　　 D．3∶2
5.在閉合電路中，下列敘述正確的是( )
A.閉合電路中的電流跟電源電動勢成正比，跟整個電路的電阻成反比
B.當外電路斷開時，路端電壓等于零
C.當外電路短路時，電路中的電流趨近于∞
D.當外電阻增大時，路端電壓也增大
6.若E表示電動勢，U表示外電壓，U'表示內電壓，R表示外電路的總電阻，r表示內電阻，I表示電流，則下列各式中正確的是（ ）
A. B. 　　　　C. 　D.
7.電源電動勢為ε，內阻為r，向可變電阻R供電.關于路端電壓，下列說法中正確的是 （ ）
A．因?yàn)殡娫措妱觿莶蛔儯月范穗妷阂膊蛔?br/>B．因?yàn)閁=IR，所以當R增大時，路端電壓也增大
C．因?yàn)閁=IR，所以當I增大時，路端電壓也增大
D．因?yàn)閁=ε-Ir，所以當I增大時，路端電壓下降
8.一電源與某一電阻R組成串聯電路．如圖所示，A是該電源的路端電壓隨電流變化的圖線，B是該電阻R的伏安特性曲線，求：
（1）電源的電動勢和內電阻；
（2）電源的路端電壓；
9．如圖所示的電路中，電源是由三個規格相同的電池串聯而成的電池組．每個電池的電動勢和內阻如下，E0＝2.0 V，r0＝0.5 Ω，定值電阻R1＝6.0 Ω，R2＝2.5 Ω，R3＝3.0 Ω，電流表內阻很小，可以忽略不計，電壓表內阻很大，其分流作用可以忽略不計．問：S閉合后電流表和電壓表的示數各是多少？
10．在如圖所示的電路中,R1=14.0Ω，R2=9.0Ω,當開關S扳到位置1時,電流表的示數為I1=0.20A;當開關S扳到位置2時,電流表的示數為I2=0.30A,求電流的電動勢和內電阻.
