直流繼電器
直流繼電器
2022
目 錄
C
ONTENTS
01
認識直流電磁繼電器
直流繼電器
02
繼電器電路
繼電器電路設計

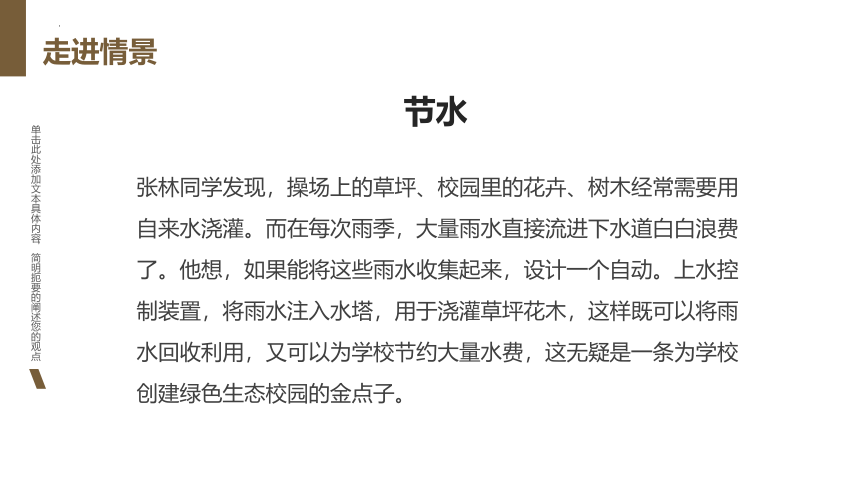

節水
張林同學發現，操場上的草坪、校園里的花卉、樹木經常需要用自來水澆灌。而在每次雨季，大量雨水直接流進下水道白白浪費了。他想，如果能將這些雨水收集起來，設計一個自動。上水控制裝置，將雨水注入水塔，用于澆灌草坪花木，這樣既可以將雨水回收利用，又可以為學校節約大量水費，這無疑是一條為學校創建綠色生態校園的金點子。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
走進情景
情景分析
繼電器作為一個開關元件能實現普通開關的功能。能夠很好的實現張林同學的設計。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
認識直流電磁繼電器
直流電磁繼電器
第一章
直流電磁繼電器
很早以前，人們就根據電磁感應現象制成了電磁式繼電器，用于通信領域。電磁繼電器經過不斷的變革和創新，得到了迅速發展，成為繼電器中數量較多、應用最為廣泛的一種繼電器。
電磁繼電器主要由電磁鐵、一組或幾組帶觸點 ( 又稱接點)的簧片和輔助部件等組成。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點

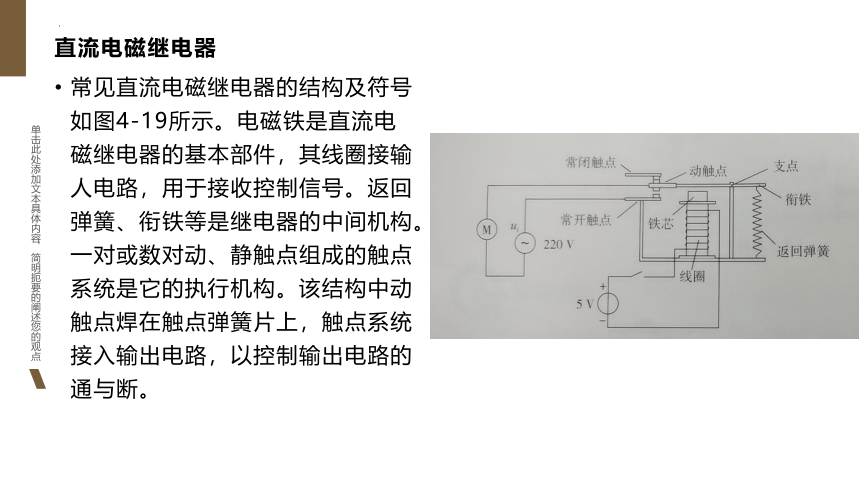

直流電磁繼電器
常見直流電磁繼電器的結構及符號如圖4-19所示。電磁鐵是直流電磁繼電器的基本部件，其線圈接輸人電路，用于接收控制信號。返回彈簧、銜鐵等是繼電器的中間機構。一對或數對動、靜觸點組成的觸點系統是它的執行機構。該結構中動觸點焊在觸點彈簧片上，觸點系統接入輸出電路，以控制輸出電路的通與斷。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
直流電磁繼電器的符號圖
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點

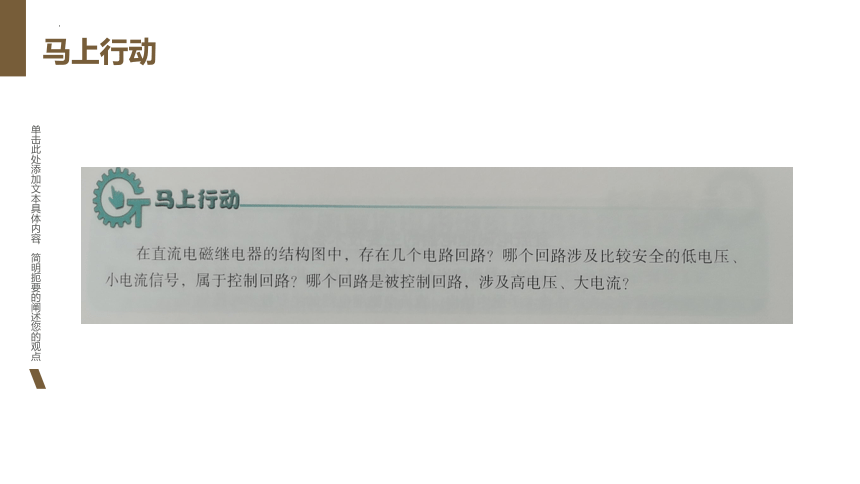

馬上行動
小辭典
電磁繼電器中的觸點
在工作過程中能夠動作的觸點稱為動觸點，不能動作的觸點稱為靜觸點。線圈不通電時，常開觸點斷開，常閉觸點閉合;線圈通電后，常開觸點閉合，常閉觸點斷開。動觸點與一個靜觸點常閉而與另一個靜觸點常開， 稱為轉換觸點。
直流電磁繼電器的工作原理
直流電磁繼電器的工作原理是當線圈兩端施加電壓，且達到一.定值時，線圈中流過電流，使電磁鐵產生足夠大的電磁力，電磁力克服返回彈簧的拉力，將銜鐵吸向鐵芯，造成動觸點與常開觸點閉合，從而接通輸出電路。繼續增大線圈中的輸人電流，輸出量不變。如果此時減小輸人電流，電磁力也隨之減小，當它降低到一定值時，銜鐵和動觸點在返回彈簧的作用下回到原位，造成輸出電路斷開。所以，電磁繼電器是種根據輸人電路中的信號來控制輸出電路中電流“通”與“斷”的器件。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
走進情景
小辭典
干簧繼電器
干簧繼電器由線圈和干簧管組成，是用電磁線圈來控制其開關動作的。如圖4--20所示,當線圈中有電流通過時，線圈產生磁場，使簧片磁化而吸合;當線圈中沒有電流時，簧片斷開。干簧繼電器結構簡單，工作可靠，質量小，價格便宜，吸合功率小，靈敏度高，但是它的觸點負荷小。
直流電磁繼電器的主要技術參數
為了保證各種規格的電磁繼電器都能安全、可靠地工作，其參數必須符合標準。繼電器的技術參數通常都會在產品技術手冊中給出。直流電磁繼電器的主要技術參數如下:
(1 )額定工作電壓
額定工作電壓指繼電器正常工作時加在線圈兩端的電壓值。繼電器型號不同，對工作電壓的要求也不同，常見的工作電壓有5V、6V、9V、12V、24V等。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
拓展閱讀
(2)吸合電流
吸合電流指繼電器能夠完成吸合動作所需要提供的最小電流值。為保證繼電器可靠工作，提供給繼電器的工作電流必須略大于規定的吸合電流。
(3)釋放電流
釋放電流是指繼電器從吸合狀態轉人釋放狀態時，流過繼電器線圈的最大電流值，通常吸合電流遠大于釋放電流。
(4)直流電阻
直流電阻指線圈的直流電阻，-般在幾百歐到幾千歐之間。可以用多用電表測出這一電阻值。
(5)觸點負荷
觸點負荷指繼電器觸點所承受的開路電壓和閉合電流。開路電壓常見的有110V、220V、380V等，閉合電流常見的有5A、10A、 50A等。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
拓展閱讀
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
拓展閱讀
馬上行動
繼電器電路
繼電器電路設計
第二章
技術體驗
技術體驗
技術體驗
選用直流電磁繼電器時，一般要注意 下列幾點:
(1)先了解必要條件:①電路的電源電壓，能提供的最大電流;②輸出電路中的電壓和電流;③被控電路需要幾組、什么形式的觸點。
(2)查閱相關資料，找出需要的繼電器的型號和規格。若手頭已有繼電器，可依據資料核對是否可以利用，進行檢測，并考慮尺寸是否合適。
(3)注意根據裝置容積的大小，選擇合適的繼電器。例如，對于玩具、遙控裝置等，應選用超小型繼電器產品。
單擊此處添加文本具體內容，簡明扼要的闡述您的觀點
總結
案例分析
案例分析
案例分析
謝謝您的觀看
