第一節 設計中的人機關系
第四章 方案的構思及其方法
任務一 尋找身邊的人機關系
任務二 理解人機關系要實現的目標
任務三 探究實現合理人機關系的方式

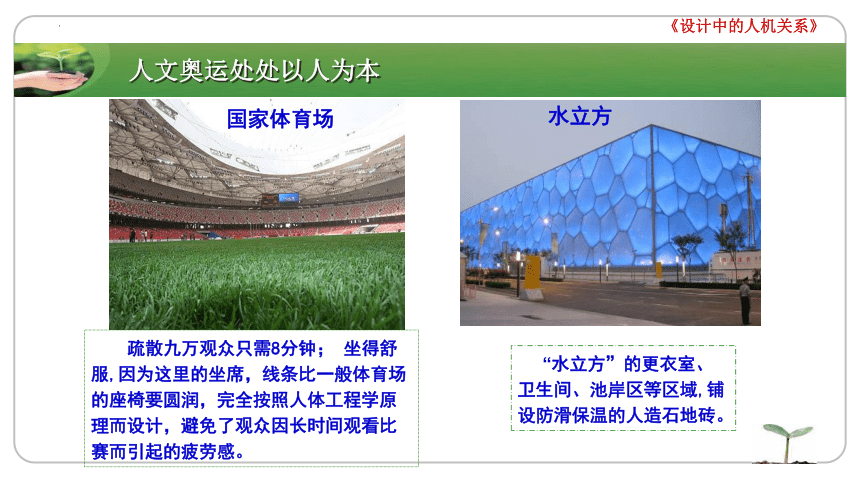

人文奧運處處以人為本
疏散九萬觀眾只需8分鐘； 坐得舒服,因為這里的坐席，線條比一般體育場的座椅要圓潤，完全按照人體工程學原理而設計，避免了觀眾因長時間觀看比賽而引起的疲勞感。
“水立方”的更衣室、衛生間、池岸區等區域,鋪設防滑保溫的人造石地磚。
國家體育場
水立方

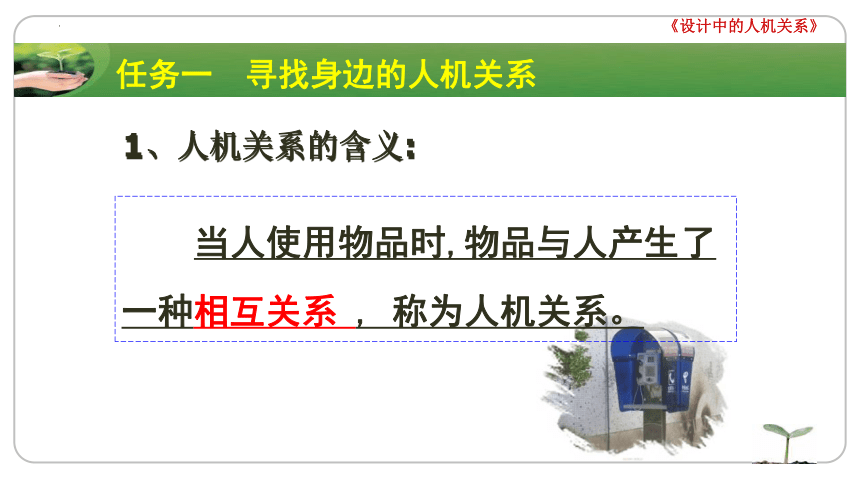

1、人機關系的含義:
當人使用物品時,物品與人產生了一種相互關系 , 稱為人機關系。
任務一 尋找身邊的人機關系

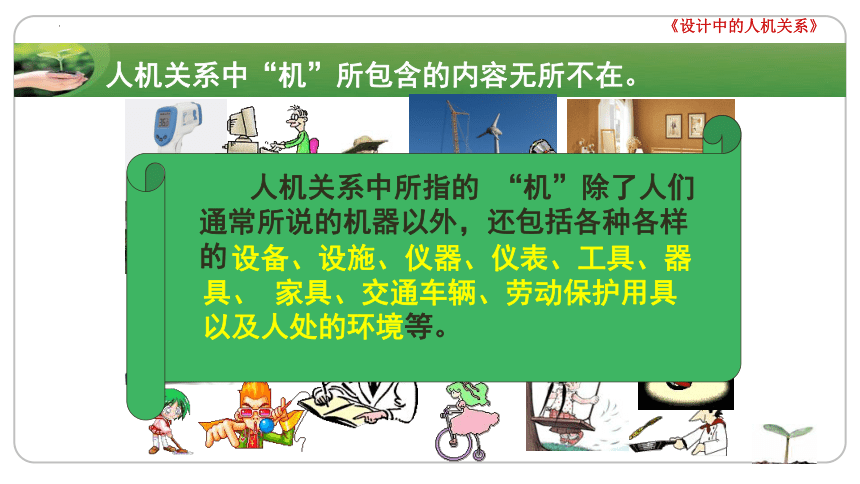

人機關系中“機”所包含的內容無所不在。
人機關系中所指的 “機”除了人們通常所說的機器以外，還包括各種各樣的　　　　　　　
　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　
　　　　　　　
設備、設施、儀器、儀表、工具、器具、 家具、交通車輛、勞動保護用具以及人處的環境等。
教師拿著粉筆板書
農民用鋤頭鋤地
司機手握方向盤

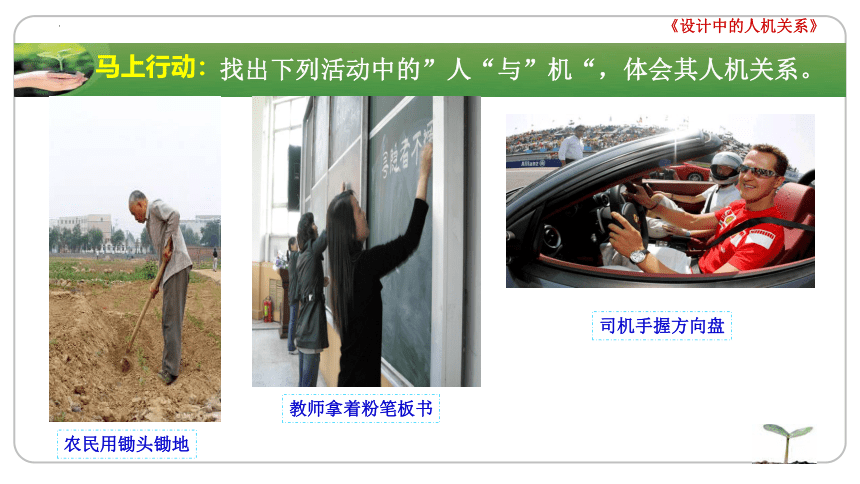

馬上行動：
找出下列活動中的”人“與”機“，體會其人機關系。

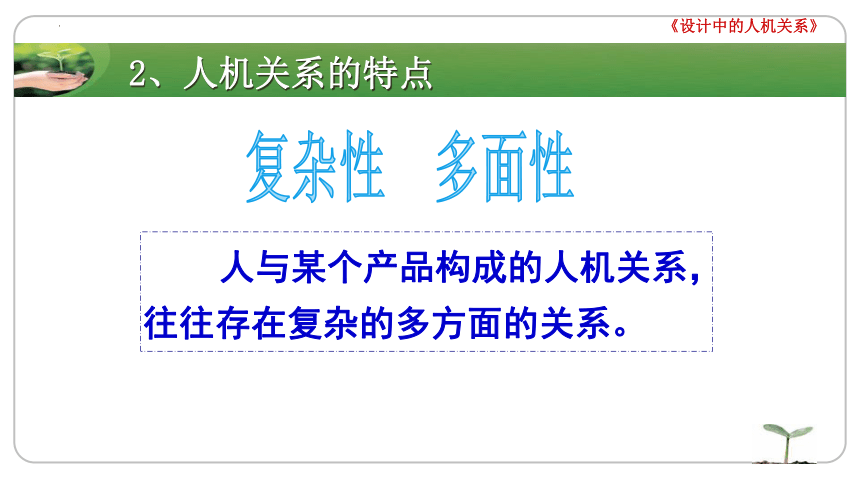

2、人機關系的特點
　　人與某個產品構成的人機關系，往往存在復雜的多方面的關系。
復雜性　多面性

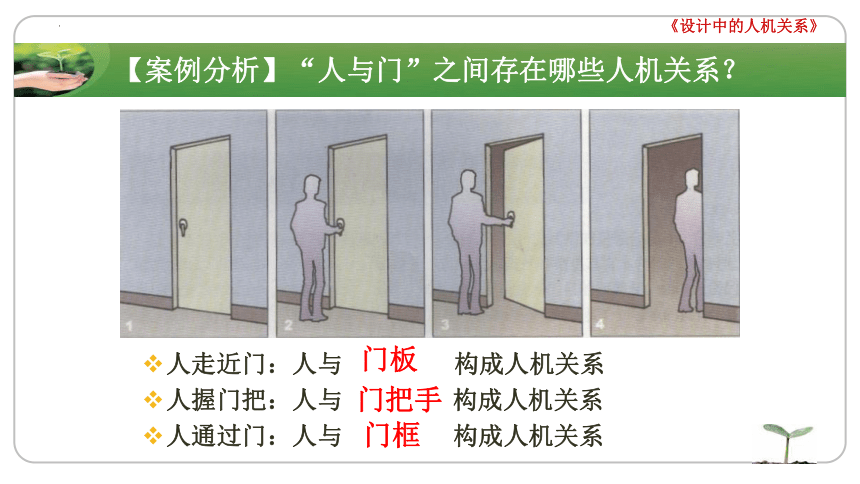

人走近門：人與 構成人機關系
人握門把：人與　　　 構成人機關系
人通過門：人與　　 構成人機關系
【案例分析】“人與門”之間存在哪些人機關系？
門板
門把手
門框

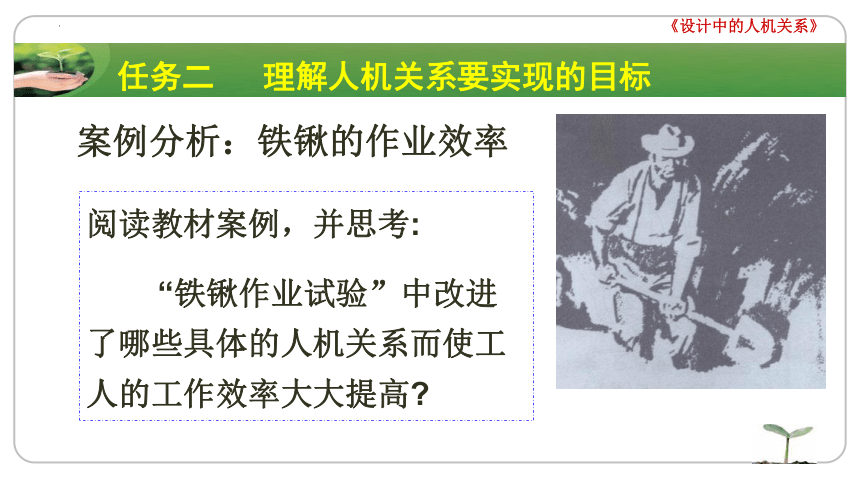

案例分析：鐵鍬的作業效率
閱讀教材案例，并思考:
“鐵鍬作業試驗”中改進了哪些具體的人機關系而使工人的工作效率大大提高
任務二 理解人機關系要實現的目標
該案例改進了鐵鍬運載量與人的負荷強度的關系；裝載強度、次數與人疲勞的關系。

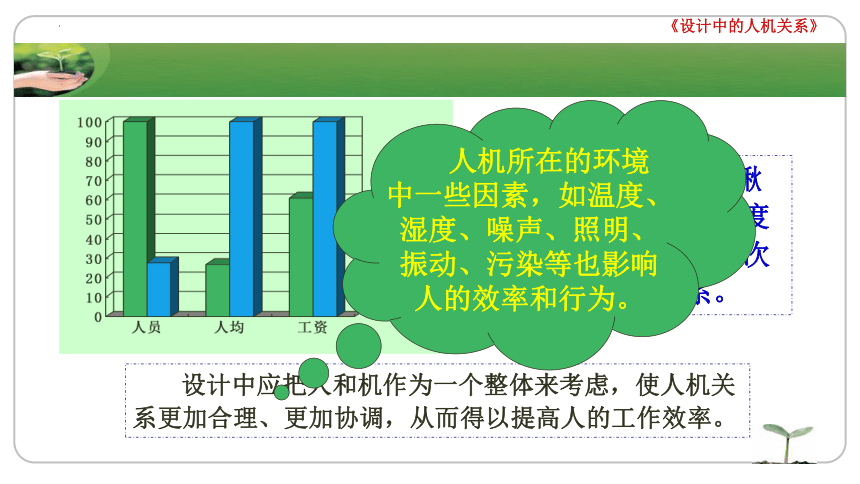

設計中應把人和機作為一個整體來考慮，使人機關系更加合理、更加協調，從而得以提高人的工作效率。
人機所在的環境中一些因素，如溫度、濕度、噪聲、照明、振動、污染等也影響人的效率和行為。
1、高效
鍵盤的設計
鍵盤上字母順序這樣排列是最科學的，能減少手指移動距離，加快打字速度，提高速度和效率。
下圖是學生上課、學習用的椅子，指出圖中設計不合理的地方：
a
b
c
d
靠背角度大
座面傾斜
靠背高度低
座面太小
討論：
人機關系中的健康，是指人在長期操作或使用產品的過程中，產品對人的健康不會造成不良的影響。如果產品設計不合理，就會使人處于不適當的作業姿態，長時間地操作或使用它，不僅使人感到疲勞，還會影響人的身體健康。
2、健康
1.這塊桌板是下傾
的，不必低頭彎腰
就能看書了。
2.左右兩塊升降板可以把
創想學習桌調節到最適合
學生身高的高度。
4.這個護欄可以放書、
筆、杯子等物。
3.學生的胳膊可以很
舒服地放在這個下傾
的托肘板上。
案例分析：能有效預防近視的課桌
5.這個稍大于學生腰寬的缺口，
能讓學生的身體進入桌子里，
學生的雙臂可以舒服地靠在托
肘板上。
思考：
觀察右邊兩幅圖中培土用的工具，它們在造型、結構上有什么不同？這些不同有什么作用？
人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不致過早地產生疲勞。心理上的舒適感也是人機關系應當考慮的目標。
3、舒適
想一想，生活中還有哪些類似的例子
在長期操作或使用產品的過程中，不能對我們人的身體造成傷害。產品與人接觸的部分不允許有尖角和鋒利的邊槽，易產生危險的地方應進行安全保護設計。
4、安全
想一想：在我們日常生活中有哪些地方實現了人機關系中的安全目標？
在設計中,人機關系要實現的幾個目標是融為一體的，不是只實現某一個目標就可以了，而是需要將幾個目標綜合起來加以考慮。
注意：
在設計中，人機關系除要考慮高效、健康、舒適、安全外，還要實現哪些目標？
想一想：
環保、美觀、經濟、實用
拓展訓練：
分析人坐在椅子上的時候，人的一些部位與椅子構成的人機關系：
手臂
背
臀
腿
腳
扶手
靠背
座面、高度
座面
高度、底座
安全 □
健康 □
舒適 □
高效 □
我來設計“小板凳”
延伸：我是小小設計師
課堂小結
第一節 設計中的人機關系
1、人機關系的含義:當人使用物品時,物品與人產生了一種相互關系 , 稱為人機關系。
2、人機關系要實現的目標：高效、健康、舒適、安全。
