考試時間：60分鐘 滿分：100分
一、單項選擇題（本大題共20小題，每小題3分，共60分）
1．如圖所示為設置在城市里的休息站，行人 ( http: / / www.21cnjy.com )逛街累了可以停靠休息，通過安裝的太陽能電池板供應電力，接口可以給手機短暫充電，晚上還有LED照明，手機掃描凳子上的二維碼可獲取城市地圖。下列說法中不正確的是:
　A．手機掃描二維碼獲取城市地圖體現技術的創新性
B．利用太陽能電池板提供電力符合可持續發展理念
C．為逛街行人提供休息、便利體現技術的目的性
D．太陽能電池板供應電力有限體現技術的兩面性
2.如圖所示的滑動式水龍頭，滑動手柄就能打 ( http: / / www.21cnjy.com )開水，滑動手柄上的觸摸屏，可預先設定水溫高低和水量大小。從人機關系的角度分析，下列說法中不合理的是：【來源：21·世紀·教育·網】
A.手柄滑動范圍，考慮了人體動態尺寸
B.觸摸屏設計，考慮了高效
C.手柄滑動式設計，考慮了人的心理需求
D.水溫和水量數字式設定，考慮了信息的交互
3.如圖所示的充電暖手寶，廠家為保證產品質量，對該產品進行了測試，將暖手寶持續充電24小時并記錄數據。這種試驗方法屬于：
A.優選試驗法 B.模擬試驗法
C.強化試驗法 D.移植試驗法
4.如圖所示的電鉆吸塵器，可以瞄準，通過電 ( http: / / www.21cnjy.com )鉆旋轉動力，帶動內部風扇產生吸力，將鉆出來的木屑、墻灰等吸進鉆套，操作者無需戴護目鏡。該產品的設計體現了設計的:
A．道德原則、創新原則
B．可持續發展原則、安全原則
C．實用原則、創新原則
D．技術規范原則、美觀原則
5.如圖所示是劉星同學對一款產品進行評價后所畫的評價坐標圖，以下分析正確的是：
A．此圖屬于對設計過程的評價
B. 此圖是依據設計要求對產品進行的評價
C. 此圖屬于對最終產品進行的評價
D. 該產品的道德問題是由于過分重視美觀造成的
6.如圖所示的木盒需要增加提手，小王同學為提手設計了四套方案，考慮到提手的結構強度，最合理的方案是：21教育網
( http: / / www.21cnjy.com )
7．如圖所示是一款移動鉛球架，設計時需要考慮各種因素，以下設計分析中不合理的是:
A．鉛球運動員的體重大，鉛球架結構要能承受運動員的體重
B．鉛球放置在擱架的兩桿間，其間距要考慮鉛球的直徑
C．考慮鉛球架移動方便，底部要安裝萬向輪
D．鉛球架的高度，應考慮取放方便
8.如圖所示是小通設計的木質靠背椅的兩個方案，方案1靠背中間為一根木條，方案2靠背中間為一塊木板，方案2的主要優點是：【出處：21教育名師】
A.更不容易翻倒
B.降低制作難度
C.減少制作材料
D.舒適性更好
9．林偉同學發現，多數同學僅靠課桌放不下那么多書。后來，他從
汽車駕駛室兩座椅間設有貯物箱得到啟發，設計出如圖所示的課桌
間貯物箱。在制定貯物箱方案過程中，下列設計分析，不合理的是：
A．為方便移動可以考慮安裝萬向輪
B．抽屜大小應考慮書的尺寸
C．貯物箱高度應考慮使用者的身高
D．為了方便抽屜開合可以采用導軌
10．如圖所示的尺寸標注中，錯誤的標注是：
A．R10 B. R15
C. 25 D. 50
11.小強要將一根厚度為26mm的木條與一塊厚度為9mm 的木板牢固地連接在一起，若采用長度為30mm的自攻螺釘，則下列連接方法中，合理的是: www-2-1-cnjy-com
( http: / / www.21cnjy.com )
12．如圖所示是沖眼操作示意圖。在沖眼操作過程中，樣沖、錘柄及錘頭的主要受力形式是：
A．樣沖受壓、錘柄受拉、錘頭受壓
B．樣沖受壓、錘柄受彎曲、錘頭受壓
C．樣沖受彎曲、錘柄受扭轉、錘頭受剪切
D．樣沖受拉、錘柄受壓、錘頭受扭轉
13．如圖所示為一款叉車，在驅動功率及其它零部件允許的情況下，為了提高它的承載能力，以下措施中不正確的是：　　21*cnjy*com
A．加長貨叉的長度
B．增加貨叉的厚度
C．增加前后車輪軸的距離21世紀教育網
D．增加叉車尾部平衡塊的質量
14. 如圖所示為小推車轉向輪的輪叉，現用3mm厚的鋼板制作，其合理的工藝流程是:
A.劃線→鋸割→銼削→鉆孔→折彎
B.劃線→折彎→鉆孔→銼削→鋸割
C.劃線→銼削→鋸割→鉆孔→彎折
D.鋸割→劃線→鉆孔→銼削→彎折

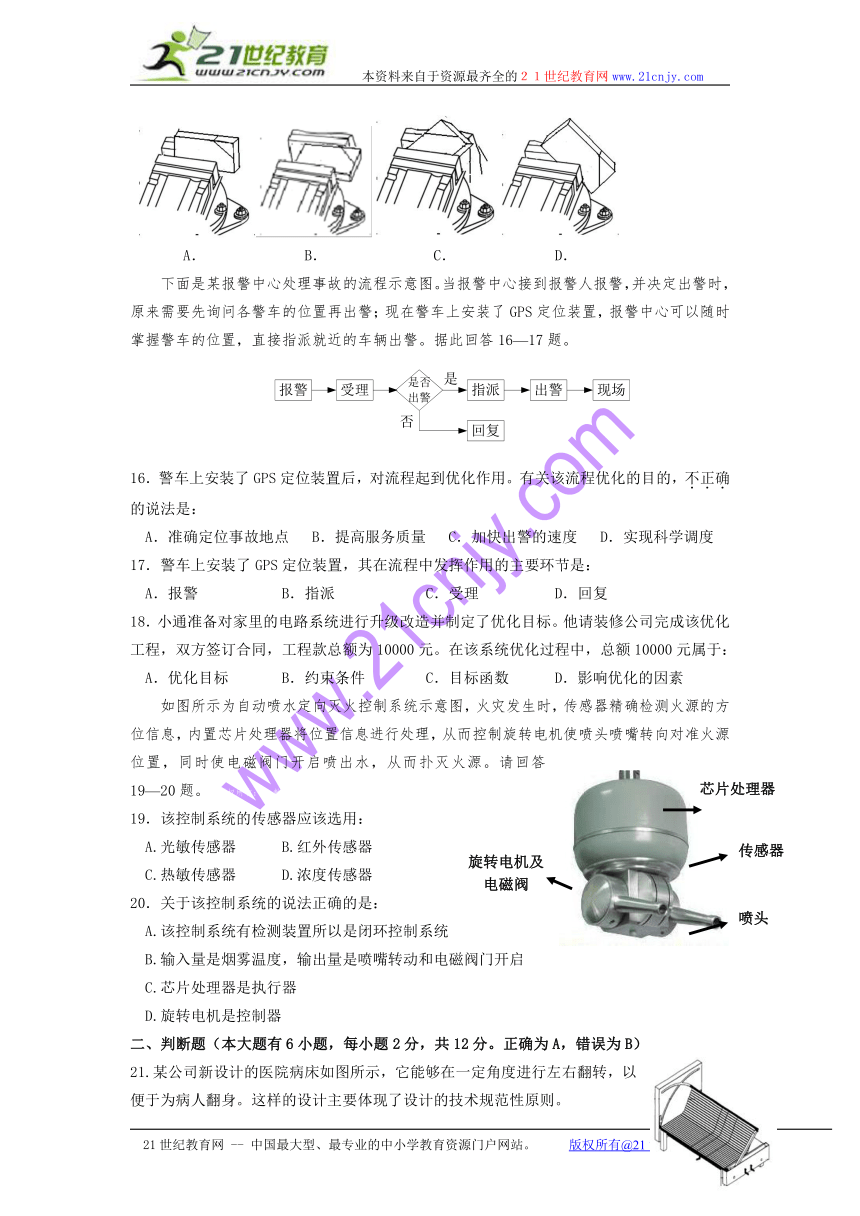

15. 要鋸割10mm厚矩形鋼板的一角，左手握鋸時臺虎鉗夾持工件的四種方式中，最合理的是：
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
A． B． C． D．21·cn·jy·com
下面是某報警中心處理事故的 ( http: / / www.21cnjy.com )流程示意圖。當報警中心接到報警人報警，并決定出警時，原來需要先詢問各警車的位置再出警；現在警車上安裝了GPS定位裝置，報警中心可以隨時掌握警車的位置，直接指派就近的車輛出警。據此回答16—17題。
16．警車上安裝了GPS定位裝置后，對流程起到優化作用。有關該流程優化的目的，不正確的說法是：
A．準確定位事故地點 B．提高服務質量 C．加快出警的速度 D．實現科學調度
17．警車上安裝了GPS定位裝置，其在流程中發揮作用的主要環節是：
A．報警 B．指派 C．受理 D．回復
18．小通準備對家里的電路系統進行升級 ( http: / / www.21cnjy.com )改造并制定了優化目標。他請裝修公司完成該優化工程，雙方簽訂合同，工程款總額為10000元。在該系統優化過程中，總額10000元屬于：
A．優化目標 B．約束條件 C．目標函數 D．影響優化的因素
如圖所示為自動噴水定向滅火控制系統 ( http: / / www.21cnjy.com )示意圖，火災發生時，傳感器精確檢測火源的方位信息，內置芯片處理器將位置信息進行處理，從而控制旋轉電機使噴頭噴嘴轉向對準火源位置，同時使電磁閥門開啟噴出水，從而撲滅火源。請回答19—20題。【版權所有：21教育】
19．該控制系統的傳感器應該選用：
A.光敏傳感器 B.紅外傳感器21世紀教育網
C.熱敏傳感器 D.濃度傳感器
20．關于該控制系統的說法正確的是：
A.該控制系統有檢測裝置所以是閉環控制系統
B.輸入量是煙霧溫度，輸出量是噴嘴轉動和電磁閥門開啟
C.芯片處理器是執行器
D.旋轉電機是控制器
二、判斷題（本大題有6小題，每小題2分，共12分。正確為A，錯誤為B）
21.某公司新設計的醫院病床如圖所示，它能夠在一定角度進行左右翻轉，以便于為病人翻身。這樣的設計主要體現了設計的技術規范性原則。

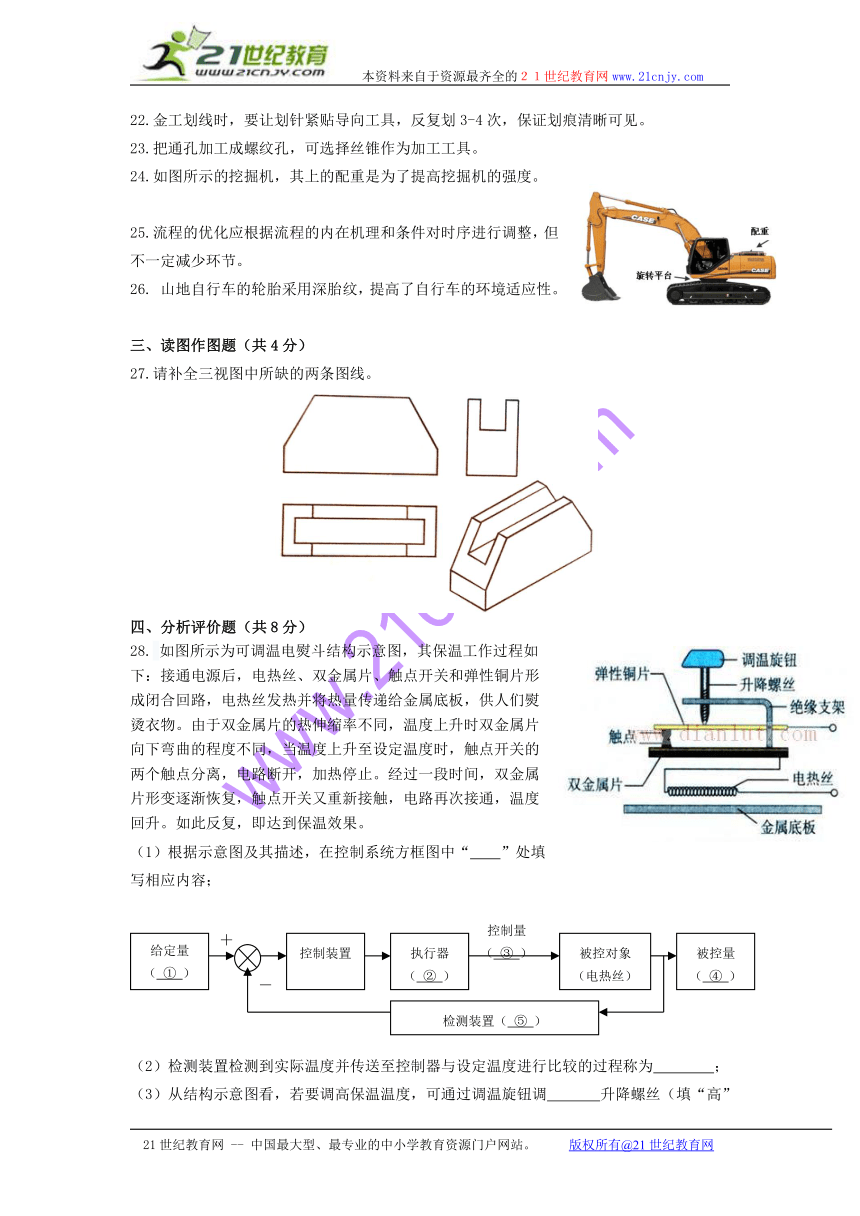

22.金工劃線時，要讓劃針緊貼導向工具，反復劃3-4次，保證劃痕清晰可見。
23.把通孔加工成螺紋孔，可選擇絲錐作為加工工具。
24.如圖所示的挖掘機，其上的配重是為了提高挖掘機的強度。
25.流程的優化應根據流程的內在機理和條件對時序進行調整，但不一定減少環節。
26. 山地自行車的輪胎采用深胎紋，提高了自行車的環境適應性。
三、讀圖作圖題（共4分）
27.請補全三視圖中所缺的兩條圖線。
( http: / / www.21cnjy.com )
四、分析評價題（共8分）
28. 如圖所示為可調溫電熨斗結構 ( http: / / www.21cnjy.com )示意圖，其保溫工作過程如下：接通電源后，電熱絲、雙金屬片、觸點開關和彈性銅片形成閉合回路，電熱絲發熱并將熱量傳遞給金屬底板，供人們熨燙衣物。由于雙金屬片的熱伸縮率不同，溫度上升時雙金屬片向下彎曲的程度不同，當溫度上升至設定溫度時，觸點開關的兩個觸點分離，電路斷開，加熱停止。經過一段時間，雙金屬片形變逐漸恢復，觸點開關又重新接觸，電路再次接通，溫度回升。如此反復，即達到保溫效果。
（1）根據示意圖及其描述，在控制系統方框圖中“　　”處填寫相應內容；[21世紀教育網
（2）檢測裝置檢測到實際溫度并傳送至控制器與設定溫度進行比較的過程稱為 ；
（3）從結構示意圖看，若要調高保溫溫度，可通過調溫旋鈕調 升降螺絲（填“高”或“低”）；
（4）若經過一段時間的使用，電熨斗內彈性銅片彈性變形能力下降，使得電熨斗的溫度控制系統的靈敏度降低，這體現了系統的 性（從系統的基本特性中選擇一項，填空）。
五、技術應用題（16分）
29.如圖所示的蒸鍋，使用過程中鍋蓋的提手被損壞了，鍋蓋尺寸、原提手連接處尺寸見圖。請你給蒸鍋設計一個提手并進行改進，設計要求如下：
A.提手與鍋蓋連接牢固，連接處材料耐高溫；
B.提手握手處的形狀符合人體工學，且使用時不燙手；
C.提手安裝后，可使鍋蓋立起來；
D.具有一定的附加功能。
根據上述設計要求，完成以下任務：
(1) 在設計之前需要收集相應的信息，下列信 ( http: / / www.21cnjy.com )息中：①蒸鍋高度；②鍋蓋的厚度；③蒸鍋的容量；④鍋蓋尺寸大小；⑤人手的靜態尺寸；⑥鍋蓋材料。你認為需要收集的是 （在“____”處填寫相應字母）。
A.①②③ B.②④⑤ C.③④⑤ D.④⑤⑥
（2）畫出鍋蓋提手的設計草圖（只需畫出提手草圖，不需畫出鍋蓋），必要時可用文字說明；
（3）在設計草圖上標注連接處的主要尺寸；
（4）為了檢驗提手與鍋蓋連 ( http: / / www.21cnjy.com )接后是否達到了設計要求，下列試驗方案中不合理的是 （在下列選項中選擇一項，將序號填寫在“ ”處）。
① 腳踩鍋蓋，手握提手處用力向上拉，觀察連接處強度是否足夠；
② 將鍋加熱后，檢驗提手握手處是否燙手；
③ 垂直放置鍋蓋，觀察鍋蓋能否直立不倒。
白云中學2013學年第二學期第二次段考
高二通用技術答題卷
題號 三 四 五[來源:21世紀教育網] 小結
得分 21世紀教育網
三、讀圖作圖題（4分）
27. 請補全三視圖中所缺的兩條圖線。
四、分析評價題（8分）
28．可調溫電熨斗溫度控制系統
（1）①_ __、②__ __ 、③ 、
④ 、⑤ ；
（2）__ __；
（3）__ __；
（4） 。
五、技術應用題（16分）
29.蒸鍋鍋蓋提手設計
(1) ；
（2）在下方空白處畫出提手的設計草圖，必要時可用文字說明；
（3）在設計草圖上標注連接處的主要尺寸；
（4） 。
高二通用技術答案解析
一、單項選擇題（每小題3分，總計60分）
1-5 DCCCC 6-10 BADCA 11-15 ABAAD 16-20 ABBCB
1.【解析】本題考查技術 ( http: / / www.21cnjy.com )的性質，技術的兩面性是指技術既可以給人們帶來福音，也可能給人們帶來危害，這種危害是指人利用技術時急功近利，對環境、對他人的健康、安全造成了危害或是違背倫理道德掛念等。D項中太陽能電池板供電能力有限不屬于技術兩面性中的危害，D項錯誤。21cnjy.com
【答案】 D
2.【解析】本題考查在設計中如何實現合理的人機關系，手柄滑動式設計，實現了人機關系中的高效目標。
【答案】 C
3.【解析】本題考查技術試驗的常用方法。廠家對充電暖手寶進行連續24小時的充電試驗，是擴大和強化試驗對象的作用，以提高試驗效率方法。www.21-cn-jy.com
【答案】 C
( http: / / www.21cnjy.com )7.【解析】本題考查產品的設計分析，A項中的分析不合理，鉛球架結構的承重能力與鉛球運動員的體重無關。2·1·c·n·j·y
【答案】 A
8.【解析】本題考查設計方案的比較和權 ( http: / / www.21cnjy.com )衡。方案2的椅子靠背中間為一塊木板，背部靠在其上時，受力面積較大，人會感覺更舒適。對穩定性影響不大，A項錯誤；方案2與方案1相比，制作難度相當，B項錯誤；相比于方案1 ，方案2所需材料增加，C項錯誤。
【答案】 D
9.【解析】本題考查產品的設計分析。A ( http: / / www.21cnjy.com )、B項設計，考慮實用原則；B項考慮所要放入的書的尺寸，合理；C項，儲物箱放于地面，使用者坐下來使用，與其身高關系不大。
【答案】 C
10.【解析】本題考查尺寸的標注。A項中R10對應尺寸線應表示整圓的直徑，應改為20。
【答案】 A
11.【解析】本題考查模型制作中的 ( http: / / www.21cnjy.com )連接方法。C、D項中螺釘數量不夠；由于螺釘連接強度與其釘入深度相關，B項中螺釘釘入方向導致釘子深入木板部分的深度不夠，影響連接強度。
【答案】 A
12.【解析】本題考查結構的受力。在沖眼 ( http: / / www.21cnjy.com )操作過程中，樣沖兩端受錘頭帶來的向下的力和工件給其的反作用力，因此受壓；錘柄被手握持的一端受向下的作用力，與錘頭連接的一端受向上的作用力，因此受彎曲；錘頭受工件作用與其的反向作用力（向上），及錘柄作用與其的向下的作用力，因此受壓。21·世紀*教育網
【答案】 B
13.【解析】本題綜合考查影響結構強 ( http: / / www.21cnjy.com )度、穩定性的主要因素。要提高叉車的承載能力，既要考慮增加其強度，又要考慮增加其穩定性。B項增加貨叉的厚度，可以提高貨叉的強度；C項增加前后車輪軸的距離，增大了結構的支撐面，可以提高叉車的穩定性，利于提高承載能力；D項增加叉車尾部平衡塊的質量，降低重心，提高叉車的穩定，利于提高承載能力；而A項加長貨叉的長度，在其他條件不變的情況下，將降低貨叉的強度。
【答案】 A
14.【解析】本題考查工藝流程的分析。本題可采用排除法，B項中折彎工序應靠后；C項中鋸割與銼削順序顛倒；D項中鋸割與劃線順序顛倒。2-1-c-n-j-y
【答案】 A
15.【解析】本題考查常用的工具和設備。只有D項中工件的裝夾方式使鋸割線位于豎直方向，利于鋸割時施力。21*cnjy*com
【答案】 D
16.【解析】本題考查流程優化的意義。警車上未安裝GPS定位裝置時，也可以通過其他途徑準確定位。因此安裝GPS優化流程的意義不在于此。
【答案】 A
17.【解析】本題考查簡單的流程圖的識讀。警車上安裝了GPS定位裝置，報警中心可以隨時掌握警車的位置，直接指派就近的車輛出警，因此主要在指派環節發揮作用。
【答案】 B
18.【解析】本題考查簡分析影響系統優 ( http: / / www.21cnjy.com )化的因素。由于完成家庭裝修的工程款總額為10000元，而該條件是與裝修公司通過合同形式限定的，不能人為調節，因此屬于該系統優化的約束條件。【來源：21cnj*y.co*m】
【答案】 B
19.【解析】本題考查閉環控制 ( http: / / www.21cnjy.com )系統的基本組成。火災發生時，該自動噴水定向滅火控制系統中的傳感器要精確檢測火源的方位信息，需要感測火源處的熱量，因此需要熱敏傳感器。
【答案】 C
20.【解析】本題考查閉環控制系統的工作過程。該控制系統中的控制器是芯片處理器，執行器是旋轉電機及電磁閥，被控對象是噴頭，輸入量是熱敏傳感器檢測到的煙霧溫度，輸出量是噴嘴轉動和電磁閥門開啟。不能僅憑控制系統中有檢測裝置，就據此判斷是閉環控制系統，關鍵看有沒有形成反饋回路，該系統為開環控制系統，A項錯誤。根據上面的分析，C、D錯誤，只有B項表述正確。21教育名師原創作品
【答案】 B
二、判斷題（每小題2分，總計12分）
21.【解析】本題考查設計的一般原則，病床便于病人翻身，主要體現了實用和創新原則，題目表述錯誤。
【答案】 B
22.【解析】本題考查金工操作要領，劃線時要讓劃針緊貼導向工具，但應盡量一次劃成。題目表述錯誤。
【答案】 B
23.【解析】本題考查金工工具，絲錐和絲錐扳手是手工加工螺紋孔的金工工具。
【答案】 A
24.【解析】本題考查影響結構穩定性的主要因素，增加配重是為了降低重心，提高穩定性。題目表述錯誤。
【答案】 B
25.【解析】本題考查流程優化的條件， ( http: / / www.21cnjy.com )流程的改進和優化建立在設備和工藝水平提高、對流程內在機理進一步研究和人員技術水平提高的基礎上。但流程優化的目的不同，因此不一定都是通過減少環節實現的。題目表述正確。
【答案】 A
26.【解析】本題考查系統的基本特性，山地自行車的輪胎采用深胎紋，是為了提高自行車對山區路面狀況的適應能力。題目表述正確。
【答案】 A
三、讀圖作圖題（4分）
27. 【評分標準】如圖，各2分，各處任何一條
線的長度、位置、線型錯誤均不得分。共4分。
四、分析評價題（8分）
28. （1）① 設定溫度 ；② 觸點開關；③ 電流；
④ 實際溫度；⑤ 雙金屬片；
（2）反饋；（3）低；（4）動態性。 （各1分，共8分）
五、技術應用題（16分）
29.（1）B ；（4）①。 （（1）（4）各1分）21世紀教育網版權所有
（2）滿足設計要求：
A. 提手與鍋蓋連接牢固，連接處材料耐高溫； （3分）
B. 提手握手處的形狀符合人體工學，且使用時不燙手； （2分）
C. 提手安裝后，可使鍋蓋立起來； （3分）
D. 具有實用的附加功能（如集水、方便懸掛等）。 （2分）
草圖整齊、干凈、規范，立體感強。 （2分）
連接處尺寸標注正確、合理。 （2分）
芯片處理器
旋轉電機及電磁閥
傳感器
噴頭
給定量（ ① ）
控制裝置
執行器
（ ② ）
被控對象
（電熱絲）
被控量
（ ④ ）
檢測裝置（ ⑤ ）
控制量
（ ③ ）
＋
－
