專項分類訓練：歐姆定律

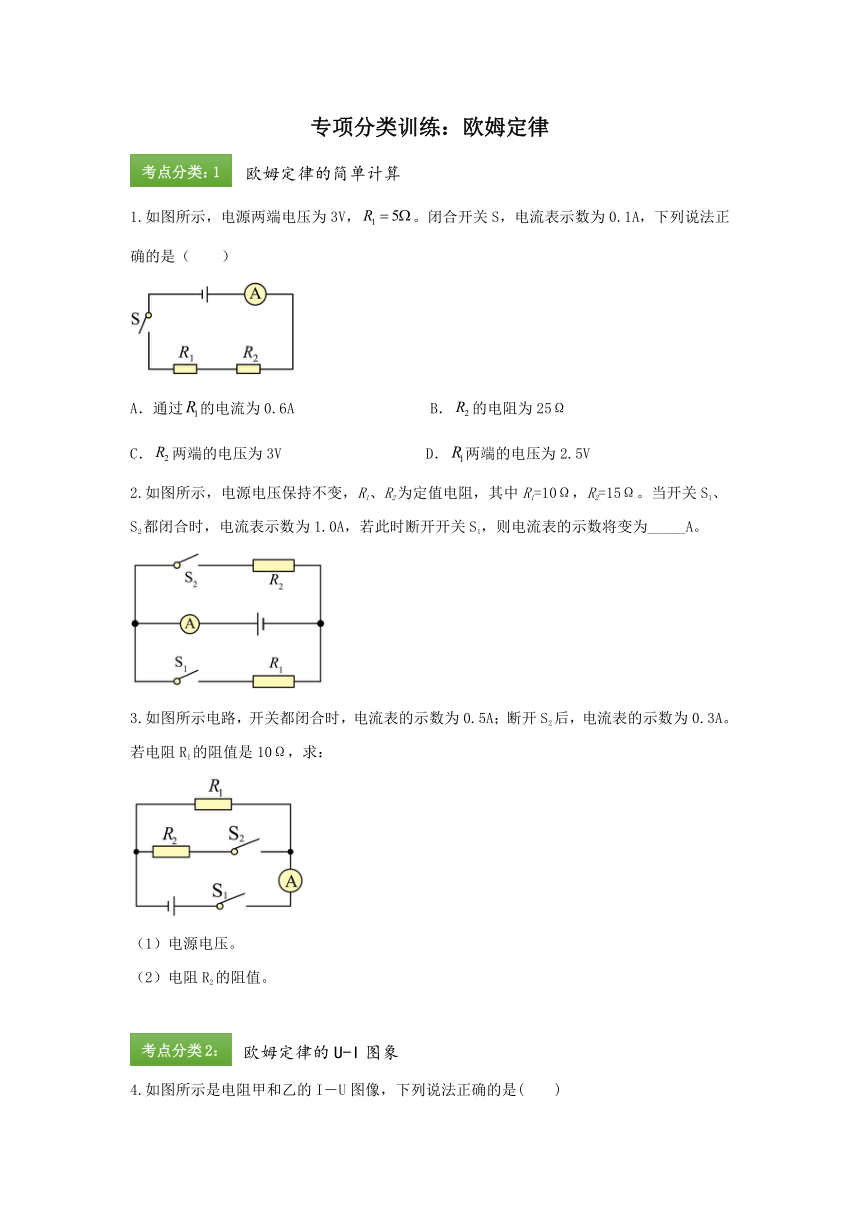

1.如圖所示，電源兩端電壓為3V，。閉合開關S，電流表示數為0.1A，下列說法正確的是（　　）
A．通過的電流為0.6A B．的電阻為25Ω
C．兩端的電壓為3V D．兩端的電壓為2.5V
2.如圖所示，電源電壓保持不變，R1、R2為定值電阻，其中R1=10Ω，R2=15Ω。當開關S1、S2都閉合時，電流表示數為1.0A，若此時斷開開關S1，則電流表的示數將變?yōu)開____A。
3.如圖所示電路，開關都閉合時，電流表的示數為0.5A；斷開S2后，電流表的示數為0.3A。若電阻R1的阻值是10Ω，求：
（1）電源電壓。
（2）電阻R2的阻值。

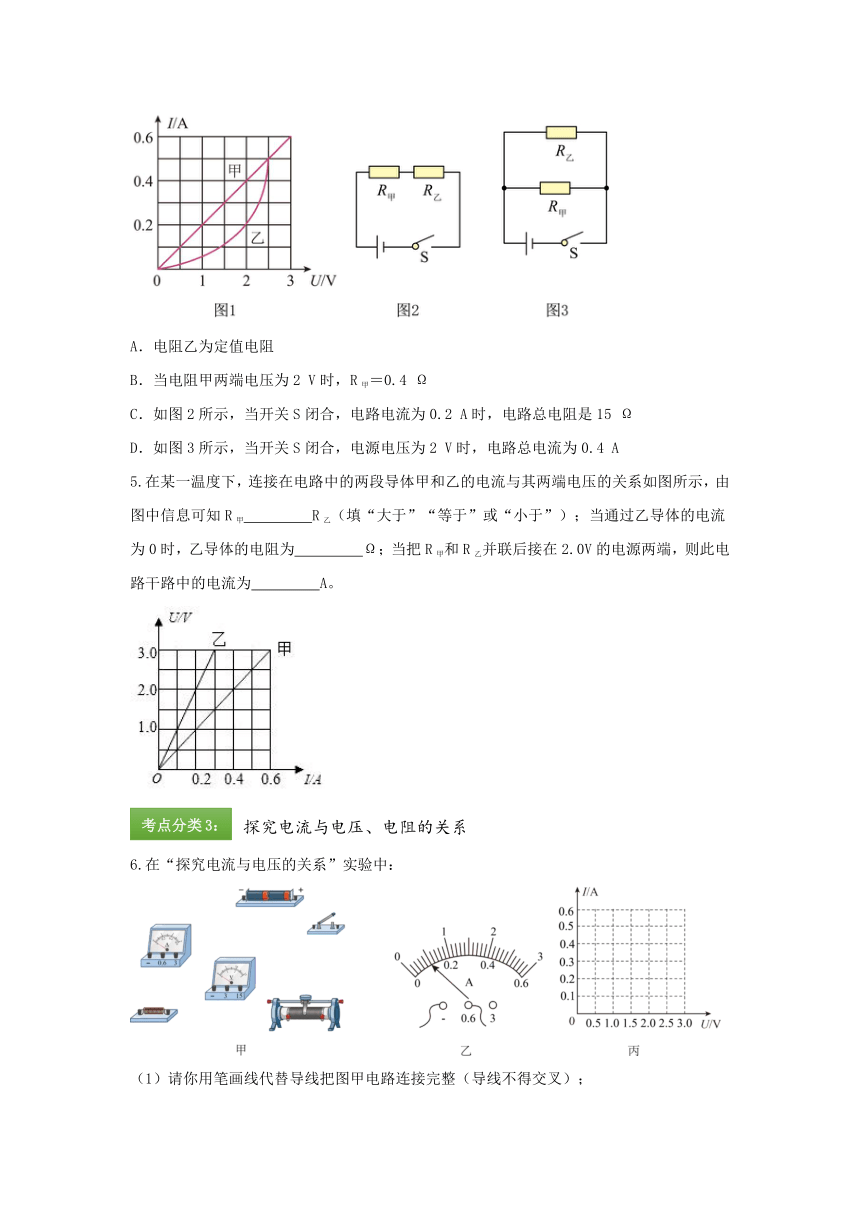

4.如圖所示是電阻甲和乙的I－U圖像，下列說法正確的是(　　)
A．電阻乙為定值電阻
B．當電阻甲兩端電壓為2 V時，R甲＝0.4 Ω
C．如圖2所示，當開關S閉合，電路電流為0.2 A時，電路總電阻是15 Ω
D．如圖3所示，當開關S閉合，電源電壓為2 V時，電路總電流為0.4 A
5.在某一溫度下，連接在電路中的兩段導體甲和乙的電流與其兩端電壓的關系如圖所示，由圖中信息可知R甲　 　R乙（填“大于”“等于”或“小于”）；當通過乙導體的電流為0時，乙導體的電阻為　 　Ω；當把R甲和R乙并聯后接在2.0V的電源兩端，則此電路干路中的電流為　 　A。
6.在“探究電流與電壓的關系”實驗中：
（1）請你用筆畫線代替導線把圖甲電路連接完整（導線不得交叉）；
（2）正確連接電路后，閉合開關，發現電流表無示數，電壓表的示數接近電源電壓，其原因可能是_________________；
（3）排除故障后，閉合開關，調節滑動變阻器的滑片，當電壓表的示數為0.5V時，電流表的示數如圖乙所示，則電流表示數為___________A；
（4）繼續實驗，記錄實驗數據如右下表，請你根據表中數據在圖丙中描點作出圖像______；分析圖像可以得到的結論是___________。
電阻R=5Ω
電壓U/V 0.5 1.0 1.5 2.0 2.5 3
電流I/A 0.2 0.3 0.38 0.506

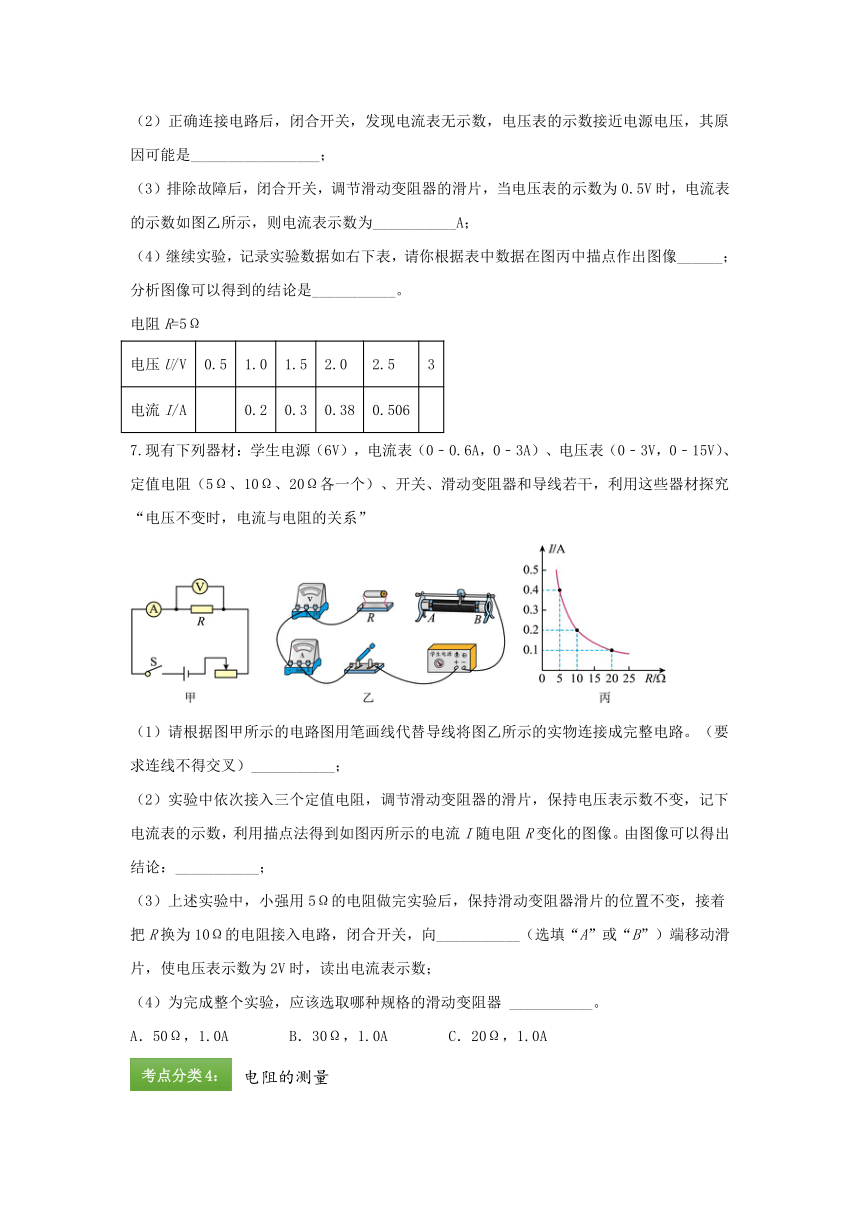

7.現有下列器材：學生電源（6V），電流表（0﹣0.6A，0﹣3A）、電壓表（0﹣3V，0﹣15V）、定值電阻（5Ω、10Ω、20Ω各一個）、開關、滑動變阻器和導線若干，利用這些器材探究“電壓不變時，電流與電阻的關系”
（1）請根據圖甲所示的電路圖用筆畫線代替導線將圖乙所示的實物連接成完整電路。（要求連線不得交叉）___________；
（2）實驗中依次接入三個定值電阻，調節滑動變阻器的滑片，保持電壓表示數不變，記下電流表的示數，利用描點法得到如圖丙所示的電流I隨電阻R變化的圖像。由圖像可以得出結論：___________；
（3）上述實驗中，小強用5Ω的電阻做完實驗后，保持滑動變阻器滑片的位置不變，接著把R換為10Ω的電阻接入電路，閉合開關，向___________（選填“A”或“B”）端移動滑片，使電壓表示數為2V時，讀出電流表示數；
（4）為完成整個實驗，應該選取哪種規格的滑動變阻器 ___________。
A．50Ω，1.0A B．30Ω，1.0A C．20Ω，1.0A

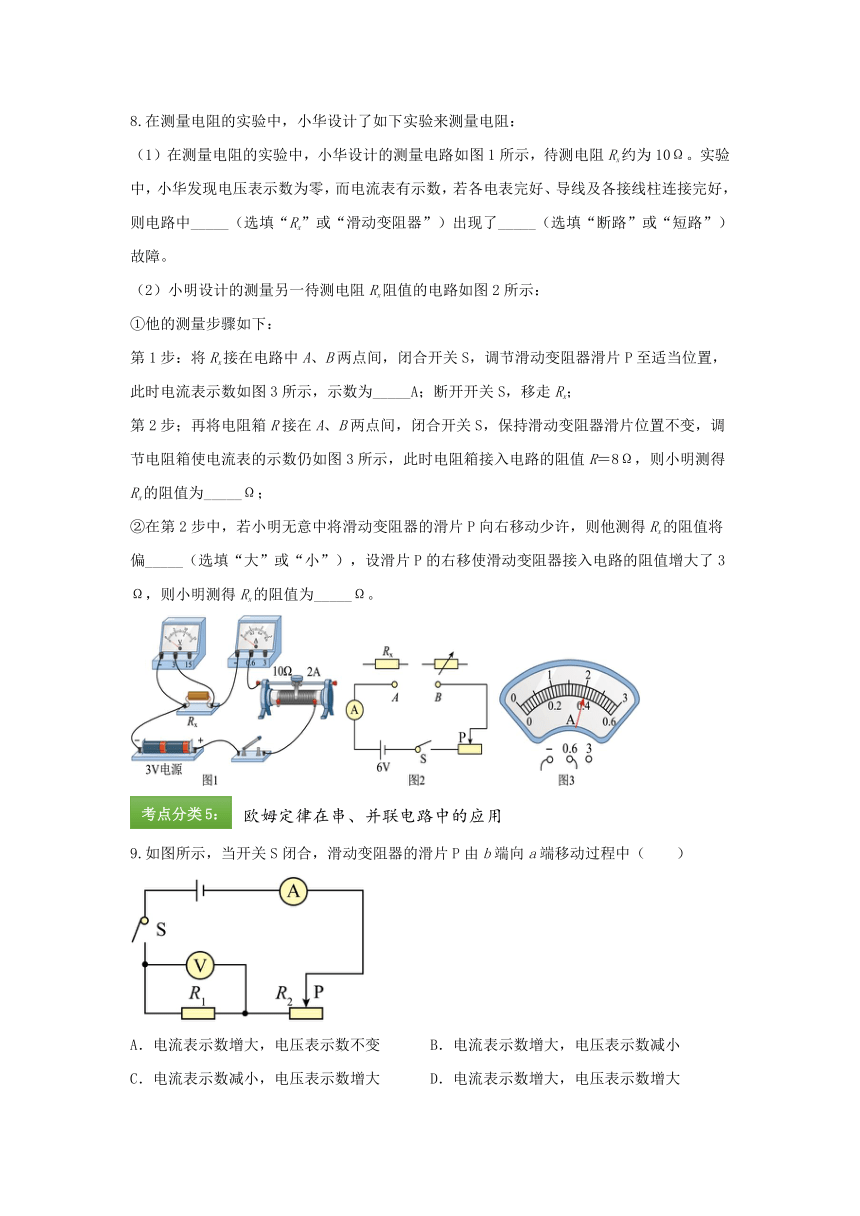

8.在測量電阻的實驗中，小華設計了如下實驗來測量電阻：
（1）在測量電阻的實驗中，小華設計的測量電路如圖1所示，待測電阻Rx約為10Ω。實驗中，小華發現電壓表示數為零，而電流表有示數，若各電表完好、導線及各接線柱連接完好，則電路中_____（選填“Rx”或“滑動變阻器”）出現了_____（選填“斷路”或“短路”）故障。
（2）小明設計的測量另一待測電阻Rx阻值的電路如圖2所示：
①他的測量步驟如下：
第1步：將Rx接在電路中A、B兩點間，閉合開關S，調節滑動變阻器滑片P至適當位置，此時電流表示數如圖3所示，示數為_____A；斷開開關S，移走Rx；
第2步；再將電阻箱R接在A、B兩點間，閉合開關S，保持滑動變阻器滑片位置不變，調節電阻箱使電流表的示數仍如圖3所示，此時電阻箱接入電路的阻值R＝8Ω，則小明測得Rx的阻值為_____Ω；
②在第2步中，若小明無意中將滑動變阻器的滑片P向右移動少許，則他測得Rx的阻值將偏_____（選填“大”或“小”），設滑片P的右移使滑動變阻器接入電路的阻值增大了3Ω，則小明測得Rx的阻值為_____Ω。
9.如圖所示，當開關S閉合，滑動變阻器的滑片P由b端向a端移動過程中（　?。?br/>A．電流表示數增大，電壓表示數不變 B．電流表示數增大，電壓表示數減小
C．電流表示數減小，電壓表示數增大 D．電流表示數增大，電壓表示數增大
10.課外探究實踐作業中小明同學想利用氣敏電阻自制一個煙霧濃度檢測儀，通過翻閱資料了解到N型氣敏元件阻值隨氣體濃度的增大而減小。如圖是小明設計的電路圖，其中R為N型氣敏元件，R0為定值電阻。閉合開關S，當氣體濃度越高時，會出現（　　）
A. 電流表示數增大，電壓表示數增大 B. 電流表示數增大，電壓表示數變小
C. 電流表示數變小，電壓表示數增大 D. 電流表、電壓表示數均不變
11.如圖1所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器使阻值從最大變到最小，兩個電阻的“U-I”關系圖像如圖2所示。則（　?。?br/>A．電壓表V1對應的圖線是甲 B．定值電阻R1的阻值為10Ω
C．電源電壓為10V D．滑動變阻器R2的阻值變化范圍為0~20Ω
12.如圖，是汽車油量表的工作原理圖，油量表由　 　改制而成（選填“電壓表”或“電流表”）。當油量上升，R接入電路的電阻　 ?。ㄟx填“增加”或“減少”），油量表的示數　 　（選填“增加”或“減少”）。
13.如圖甲所示，電源電壓保持不變，R1
=10Ω．當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙線段AB表示．求：
（1）電源電壓；
（2）滑動變阻器的最大電阻值．
（3）滑片P滑到ab中點時電壓表的示數
14.在如圖所示的電路中，電源電壓保持不變。電路中滑動變阻器上標有“20Ω 2A”字樣，電流表的量程為0～0.6A，電壓表的量程為0～3V，電阻R1的阻值為4Ω，當滑片在滑動變阻器的最右端a點時，閉合電鍵S，電壓表的示數為1.5V，求：
（1）通過電阻R1的電流；
（2）電源電壓；
（3）為了保證電路能正常工作及各電表不致?lián)p壞，滑動變阻器的取值范圍。
參考答案：
1.B
2.0.4
3.（1）解：斷開S2后，只有電阻R1接入，電流表的示數為0.3A，電源電壓
答：電源電壓為3V；
（2）解：開關都閉合時，兩電阻并聯，通過電阻R2的的電流為
電阻R2的阻值
答：電阻R2的阻值為。
4.C
5.小于；10；0.6
6.；定值電阻R斷路；0.1；；導體的電阻一定時，通過導體的電流與導體兩端的電壓成正比
7. ；在電壓一定時，電流和電阻成反比；A ；A
8.電阻Rx；短路；0.4；8；小；5
9.D
10.A
11.BD
12.電流表；減少；增加
13.（1）由圖示電路圖可知，當滑片在b端時只有R1接入電路，此時電路電流最大，由U-I圖象可知，電路最大電流為0.6A，由I=U/R可知，電源電壓：U=U1=IR1 =0.6A×10Ω=6V；
（2）由圖示電路圖可知，滑片在a端時，滑動變阻器阻值全部接入電路，由U-I圖象可知，此時電路電流I=0.2A，滑動變阻器兩端電壓U滑=4V，由I=U/R可知，滑動變阻器最大阻值：R2=U2/I′=4V/0.2A=20Ω；
（3）滑片在ab中點時電路電流：I″=U/（R1+R2/2）=6V/（10Ω+20Ω/2）=0.3A，
由I=U/R可知，電壓表示數：U=UV=U2′=I″R2/2 =0.3A×20Ω/2=3V；
14.（1）解：通過電阻R1的電流I1＝ ＝0.375A；
（2）解：電源電壓：U＝I1（R1+R2）＝0.375A×（4Ω+20Ω）＝9V；
（3）解：由題意知：I≤0.6A，當I＝0.6A，U1＝IR1＝0.6A×4Ω＝2.4V，
電壓表不會超出量程，R2′＝ ＝11Ω，
∴滑動變阻器連入電阻范圍：11Ω～20Ω
