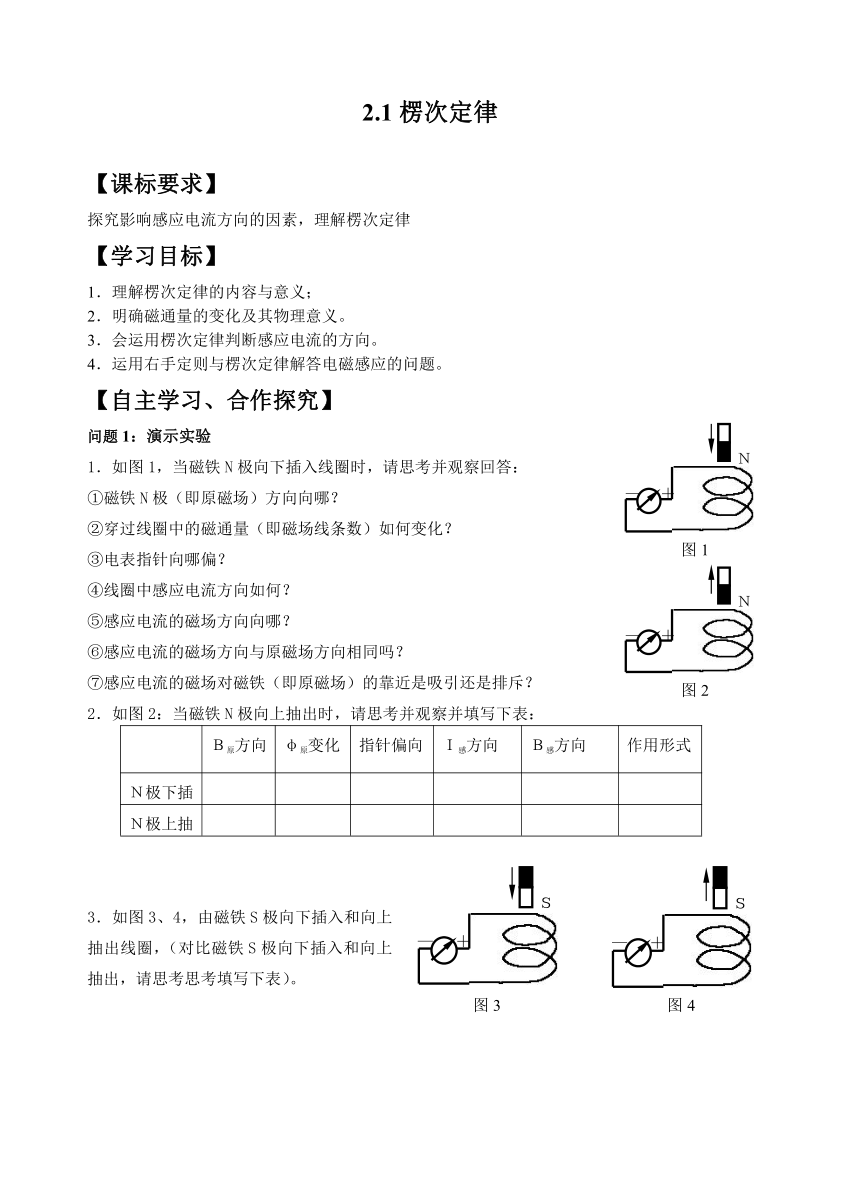

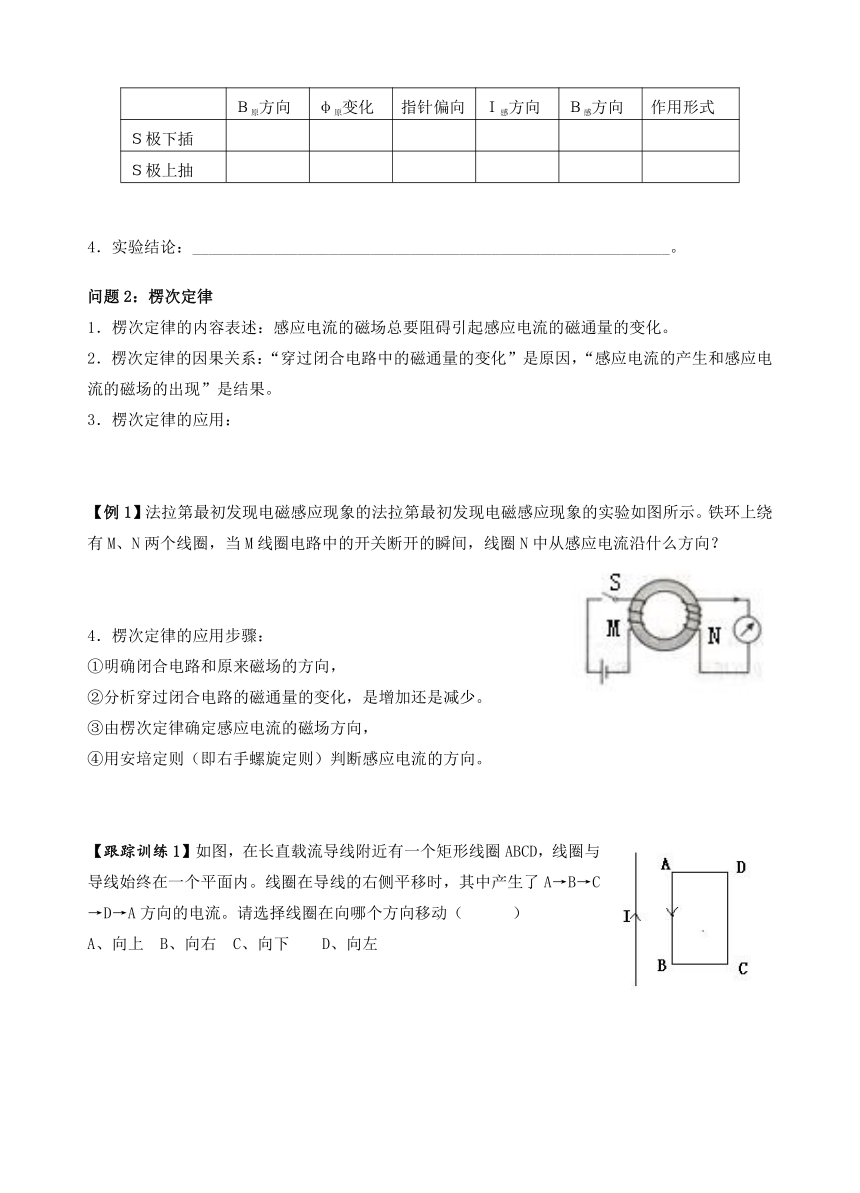

資源簡介 2.1楞次定律【課標要求】探究影響感應電流方向的因素,理解楞次定律【學習目標】1.理解楞次定律的內容與意義;2.明確磁通量的變化及其物理意義。3.會運用楞次定律判斷感應電流的方向。4.運用右手定則與楞次定律解答電磁感應的問題。【自主學習、合作探究】(+——N圖1)問題1:演示實驗1.如圖1,當磁鐵N極向下插入線圈時,請思考并觀察回答:①磁鐵N極(即原磁場)方向向哪?②穿過線圈中的磁通量(即磁場線條數)如何變化?(+——N圖2)③電表指針向哪偏?④線圈中感應電流方向如何?⑤感應電流的磁場方向向哪?⑥感應電流的磁場方向與原磁場方向相同嗎?⑦感應電流的磁場對磁鐵(即原磁場)的靠近是吸引還是排斥?2.如圖2:當磁鐵N極向上抽出時,請思考并觀察并填寫下表:B原方向 φ原變化 指針偏向 I感方向 B感方向 作用形式N極下插N極上抽(+——S圖4) (+——S圖3)3.如圖3、4,由磁鐵S極向下插入和向上抽出線圈,(對比磁鐵S極向下插入和向上抽出,請思考思考填寫下表)。B原方向 φ原變化 指針偏向 I感方向 B感方向 作用形式S極下插S極上抽4.實驗結論:___________________________________________________________。問題2:楞次定律1.楞次定律的內容表述:感應電流的磁場總要阻礙引起感應電流的磁通量的變化。2.楞次定律的因果關系:“穿過閉合電路中的磁通量的變化”是原因,“感應電流的產生和感應電流的磁場的出現”是結果。3.楞次定律的應用:【例1】法拉第最初發現電磁感應現象的法拉第最初發現電磁感應現象的實驗如圖所示。鐵環上繞有M、N兩個線圈,當M線圈電路中的開關斷開的瞬間,線圈N中從感應電流沿什么方向?4.楞次定律的應用步驟:①明確閉合電路和原來磁場的方向,②分析穿過閉合電路的磁通量的變化,是增加還是減少。③由楞次定律確定感應電流的磁場方向,④用安培定則(即右手螺旋定則)判斷感應電流的方向。【跟蹤訓練1】如圖,在長直載流導線附近有一個矩形線圈ABCD,線圈與導線始終在一個平面內。線圈在導線的右側平移時,其中產生了A→B→C→D→A方向的電流。請選擇線圈在向哪個方向移動( )A、向上 B、向右 C、向下 D、向左問題3:右手定則1.右手定則的內容:伸開右手,使拇指與其余四個手指垂直,并且都與手掌在同一平面。讓磁感線從手心進入,并使拇指指向導線運動的方向,這時四指所指的方向就是感應電流的方向。2.右手定則的作用:判斷導線切割磁感線時產生感應電流的方向。3.右手定則與安培定則及左手定則的比較:①.判斷功能不同。②.四指的指向意義不同。③.拇指的指向意義不同。【例2】如圖所示,CDEF是金屬框。當導體AB向右移動時,請你應用右手定則確定ABCD電路中感應電流的方向為_________;ABFE電路中感應電流的方向為_________。我們_________(填“能”或“不能”)用這兩個電路中的任意一個來判定導體AB中感應電流的方向。【跟蹤訓練2】在上題中請你再運用楞次定律確定ABCD和ABFE電路中感應電流的方向。【當堂檢測】1.超導體的電阻為零,如果閉合的超導電路內有電流,這個電流不會產生焦耳熱,所以不會自行消失?,F(xiàn)有一個固定的超導體環如圖甲所示,此時圓環中沒有電流。在其右側放入一個條形永磁體,如圖乙所示,由于電磁感應,在超導體圓環中產生了電流,在圖中標出電流方向。2.如圖所示,導線 AB和 CD互相平行。則在閉合開關S時導線CD中感應電流的方向為_________;在斷開開關S時導線CD中感應電流的方向為_________。【課后限時練習】1.如圖所示,線圈M和線圈P繞在同一鐵芯上。當閉合開關S的一瞬時,線圈P里_______(填“有”或“沒有”)感應電流。若有電流,則_____端是線圈P的N極。b.當線圈M里有恒定電流通過時,線圈P里_______(填“有”或“沒有”)感應電流。若有電流,則_____端是線圈P的N極。C.當斷開開關S的一瞬時,線圈P里_______(填“有”或“沒有”)感應電流。若有電流,則_____端是線圈P的N極。2.如圖所示, A和 B都是很輕的鋁環,環 A是閉合的,環 B是斷開的。用磁鐵的任一極來接近A環,會產生什么現象?把磁鐵從A環移開,會產生什么現象?磁極移近或遠離B環時,又會產生什么現象?解釋所發生的現象。3.如圖所示,在水平放置的條形磁鐵的N極附近,一水平放置的閉合線圈向下平動。在位置Ⅱ,磁感線正好與線圈平面平行。則線圈在位置Ⅰ、Ⅱ、Ⅲ時,其中產生的感應電流的方向分別為_______________、_______________、_______________。 展開更多...... 收起↑ 資源預覽 縮略圖、資源來源于二一教育資源庫
