一、選擇題（本大題共20小題，每小題3分，共60分。在每小題給出的四個選項中，只有一個符合題目要求）
1．風靡全球的iphone手機，在研發中也曾遭遇許多困難，但蘋果公司力克技術難關，不斷推出iphone系列手機，其銷量屢屢刷新紀錄。目前iphone6即將上市。就此以下說法正確的是 （ ▲ ）
A．iphone手機銷量提升，體現技術的目的性
B．iphone手機的革新，體現技術的創新性
C．在研發手機時，曾遇到技術困難這體現技術的兩面性
D．iphone6上市后，才能申請相關的技術專利
2．如圖所示為一種定制拖鞋，用戶把腳放到無害液體原料里面蘸一下，沾上的液體晾干即可變成一雙量體裁衣、穿戴輕便自如的拖鞋，還可選擇不同顏色的原料，并在拖鞋上繪制圖案。從人機關系角度分析，以下說法錯誤的是（ ▲ ）
A．可選擇顏色，體現信息交互 B．穿戴輕便自如，體現舒適目標
C．采用無害的原料，符合用戶健康要求 D．依腳造鞋，考慮人的靜態尺寸
3．如圖所示，通過一個次級水槽將常規水龍頭的水流延伸數寸，讓小朋友或殘疾人都可以方便安全地洗漱。設計該產品時，以下因素中不需要考慮的是（ ▲ ）
A．水龍頭的尺寸
B．水龍頭的制作工藝
C．洗手盆的大小
D．次級水槽的材料
4．如圖為一款巧用杠桿原理的新型平衡臺燈及其評價坐標圖，以下對坐標圖分析不恰當的是（ ▲ ）
A．利用杠桿原理的平衡臺燈，設計新穎
B．能滿足人們追求新鮮事物的心理需求，人機關系較合理
C．移動砝碼以改變光線角度，操作性好
D．重心易偏離支撐面，穩定性較差
5．如圖是用某螺釘來固定兩個零件、防止零件松脫的示意圖，該螺釘是（ ▲ ）
緊定螺釘　　
B．六角螺釘
C．自攻螺釘　　
D．膨脹螺釘
學校自行車停放點場地小，許多同學亂停亂放。晚來的同學經常無法停放自行車，學校希望同學們提出合理的解決方案。請完成6-7題。
6．小黃同學設計解決辦法時，受到了各種主客觀條件的限制，以下不屬于限制條件的是（ ▲ ）
A．小黃的知識儲備及實踐能力
B．設計所需的時間及經費等
C．日常停放的自行車數量
D．自行車的材質
7．鑒于學校經費及場地有限，小黃提出來四個方案，其中最簡單易行的是（?▲?）
A．設計全自動立體車庫，上下分層停自行車
B．按班級及各班自行車量劃分停車區域以便管理
C．挖地下停車庫，多余自行車停到地下
D．建議同學們走路來上學，減少自行車量
8．如圖所示為小劉繪制的某零件的主視圖，圖中尺寸標注錯誤的是（ ▲ ）
A．72
B．Ф36
C．80
D．105
9．某人在對金屬進行加工，利用臺鉆鉆孔時發現鉆頭有點松。需緊固鉆頭，此時其應選擇的操作工具是（ ▲ ）
10．在厚鋼板上加工如圖所示的孔徑，上半部分為螺紋外徑M6的螺紋孔，下半部分為Ф12的光滑圓孔，以下加工方法不合理的是（ ▲ ）
A．用樣沖沖眼，防止鉆孔滑移
B．用Ф6的麻花鉆鉆出通孔
C．用Ф12的鉆頭鉆出下半部分的光滑圓孔
D．用M6的絲錐加工出上半部分的螺紋
11．如圖所示，用40mm×20mm×2mm的扁鋼（左圖）手工加工掛鉤（右圖），以下工藝流程中合理的是（ ▲ ）
A．劃線→ 鉆孔→ 鋸割→ 彎折→ 銼削
B．劃線→ 鋸割→ 銼削→ 鉆孔→ 彎折
C．劃線→鉆孔→ 鋸割→ 銼削→ 彎折
D．劃線→ 鋸割→ 銼削→ 彎折→ 鉆孔

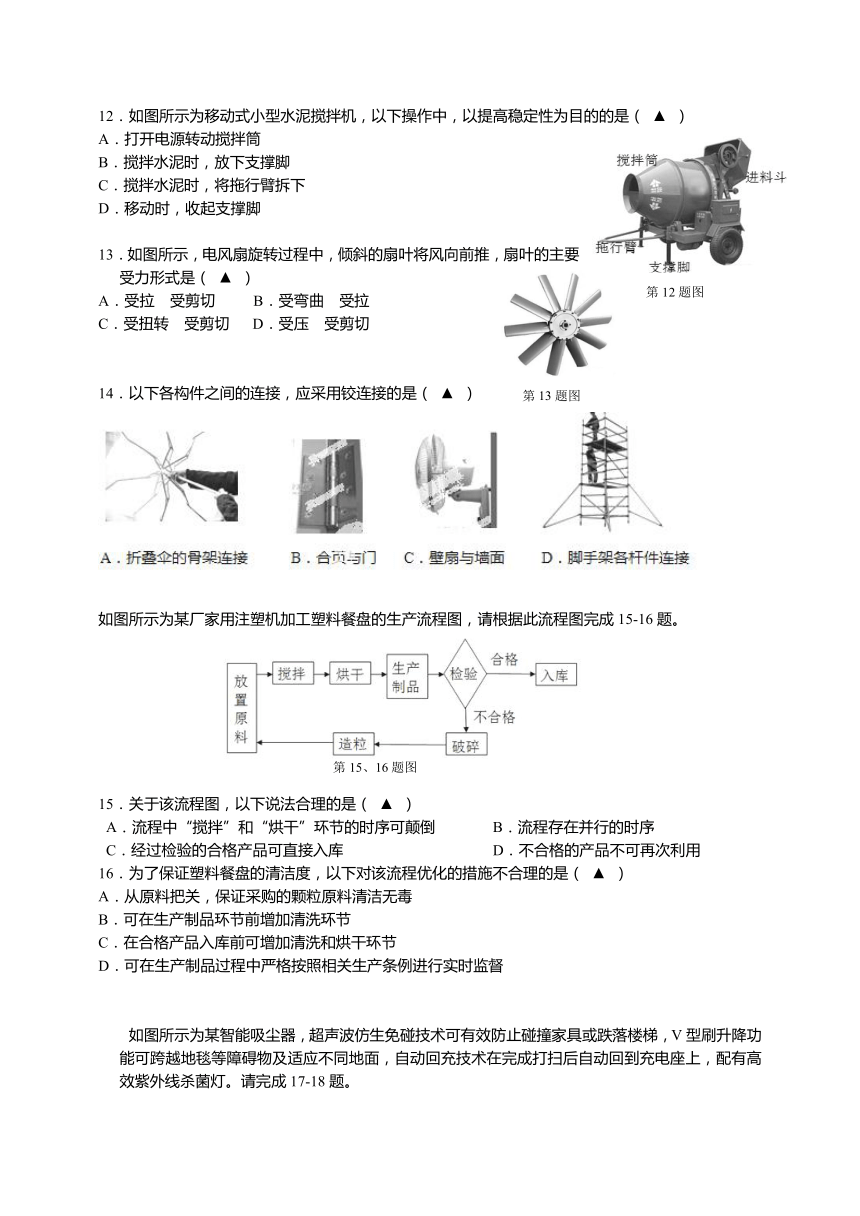

12．如圖所示為移動式小型水泥攪拌機，以下操作中，以提高穩定性為目的的是（ ▲ ）
A．打開電源轉動攪拌筒
B．攪拌水泥時，放下支撐腳
C．攪拌水泥時，將拖行臂拆下
D．移動時，收起支撐腳
13．如圖所示，電風扇旋轉過程中，傾斜的扇葉將風向前推，扇葉的主要受力形式是（ ▲ ）
A．受拉 受剪切 B．受彎曲 受拉
C．受扭轉 受剪切 D．受壓 受剪切
14．以下各構件之間的連接，應采用鉸連接的是（ ▲ ）

如圖所示為某廠家用注塑機加工塑料餐盤的生產流程圖，請根據此流程圖完成15-16題。
15．關于該流程圖，以下說法合理的是（ ▲ ）
A．流程中“攪拌”和“烘干”環節的時序可顛倒? B．流程存在并行的時序
C．經過檢驗的合格產品可直接入庫 D．不合格的產品不可再次利用
16．為了保證塑料餐盤的清潔度，以下對該流程優化的措施不合理的是（ ▲ ）
A．從原料把關，保證采購的顆粒原料清潔無毒
B．可在生產制品環節前增加清洗環節
C．在合格產品入庫前可增加清洗和烘干環節
D．可在生產制品過程中嚴格按照相關生產條例進行實時監督
如圖所示為某智能吸塵器，超聲波仿生免碰技術可有效防止碰撞家具或跌落樓梯，V型刷升降功能可跨越地毯等障礙物及適應不同地面，自動回充技術在完成打掃后自動回到充電座上，配有高效紫外線殺菌燈。請完成17-18題。
17．關于該系統，以下的說法中正確的是 （ ▲ ）
A．經歷長期充放電之后，電池容量下降，體現系統整體性
B．自動回到插座充電體現了環境適應性
C．該吸塵器在進入地毯時能自動升起，體現系統的相關性
D．該吸塵器具有紫外線殺菌功能，體現系統目的性
18．該吸塵器能夠在房間里消無聲息地移動，容易被用戶踩到，導致主人摔倒。要對該系統進行優化，其約束條件是（?▲?）
A．軟件系統里增加避開人的功能 B．加裝新傳感器（如紅外傳感器）
C．用戶上下班時間（如定時避開主人在家時工作） D．新增防踩預警功能
紅外光幕電梯門保護系統是一種非接觸式保護，通過安裝在轎廂門兩側的紅外發射器和接收器循環探測紅外光束，當乘客或物體進出轎門平面時，阻擋其中任何一束紅外線，控制系統就會發出信號，驅動電動機轉動，使得正在關閉的電梯門打開，從而起到保護作用。
19．該電梯門保護控制系統的控制手段和控制方式屬于（ ▲ ）
A．人工控制、開環控制 B．自動控制、開環控制
C．自動控制、閉環控制 D．人工控制、閉環控制
20．下列有關該電梯門保護控制系統的說法中，錯誤的是（ ▲ ）
A．該控制系統存在檢測裝置 B．輸出量是電梯門打開
C．被控對象是紅外光束 D．執行器是電動機
二、判斷題（本大題共6小題，每小題2分，共12分。正確為T，錯誤為F。）
21．如圖所示是食品輻射掃描儀，與其他檢測方式相比，能快速檢測食材的核輻射含量，實現了人機關系的高效目標。
22．辦公桌采用如圖所示的鋁制型材支撐，主要是從提高結構強度、節省材料等諸多方面考慮。
23．在產品設計中，采用標準件可以降低生產成本以及易于后期維護。
24．用鋼鋸鋸割金屬時，應沿著輪廓線進行鋸割，之后用銼刀修正。
25．在流程圖中，小的階段或過程叫作環節，一般用方框表示。
26．系統分析中強調統籌兼顧，不可顧此失彼，因小失大，這主要是遵循系統分析整體性原則。
三、作圖讀圖題（本大題共4分）
27．請補全三視圖所缺的兩條圖線。
四、分析評價題（本大題共8分）
28．如圖所示為某款wifi控制的智能燉鍋，該燉鍋能按照烹飪程序在各個時間段以不同的溫度工作。燉鍋上配有溫度傳感器，手機通過wifi獲取燉鍋的溫度，根據所獲取的溫度與設定值比較，再自動發送打開或關閉加熱器的命令，從而實現燉鍋加熱時長和恒溫控制。用戶還可以下載各種菜肴的烹飪程序，通過手機實時監控燉鍋溫度。
（1）燉菜過程中的一個環節可視為恒溫控制過程，該控制系統的檢測裝置與被控量分別是 ▲ 、 ▲ （在“ ▲ ”處填寫相應的內容）。
（2）手機定時向燉鍋發送改變溫度命令，實現分時段不同溫度加熱的控制，這種手機代替人實時調節和管理燉鍋的溫度的方法是 ▲ （在①黑箱方法；②功能模擬法；③反饋方法 中選擇一項，將序號填寫在“ ▲ ”處）。
（3）燉鍋加熱過程中若wifi網絡中斷，燉鍋持續加熱可能會造成災難，以下改進措施中最合理的是 ▲ （①一旦斷開網絡，燉鍋立即停止加熱；②燉鍋未接到改變溫度信號就一直處于同一恒溫控制；③一旦wifi信號中斷，燉鍋按照手機上傳的烹飪程序自動完成各環節恒溫控制 中選擇一項，將序號填寫在“ ▲ ”處）。
五、技術應用題（本大題共16分）
29．如圖所示為某人設計的木制躺椅，其扶手與前后腳之間暫時缺少必要的連接件。請你設計一個連接件，用于扶手與前后腳之間的連接，并且使用者能通過連接件調整靠背傾斜角度。
設計要求如下：
A．連接件安裝在前后腿與扶手之間，能使靠背向前后方向傾斜，并保證一定的連接強度；
B．連接件采用厚2mm、寬60mm、長度足夠的不銹鋼鋼板制作，其余零件自選；
C．結構簡單，操作方便。
請根據上述設計要求，完成以下任務：
（1）若要實現靠背角度可調節，木制扶手與靠背之間的連接可采用 ▲ （在①榫接；②膨脹螺栓連接；③松螺栓連接；④焊接 中選擇一項，將序號填寫在“ ▲ ”處）；
（2）畫出連接件的設計草圖，必要時可用文字說明；
（3）在設計草圖上標注連接件的主要尺寸；
（4）說明該連接件是如何實現靠背角度調整的；
（5）安裝好連接件后，要對該躺椅進行技術試驗，以下試驗中，不需要的是 ▲ （在①躺椅強度試驗；②椅背角度調節試驗；③連接件防腐蝕試驗中選擇一項，將序號填寫在“ ▲ ”處）。
機密 ★ 考試結束前
2014
一、選擇題（本大題共20小題，每小題3分，共60分）
題號
1
2
3
4
5
6
7
8
9
10
答案
B
A
B
C
A
D
B
B
D
B
題號
11
12
13
14
15
16
17
18
19
20
答案
A
B
B
A
C
B
D
C
B
C
二、判斷題（本大題共6小題，每小題2分，共12分）
題號
21
22
23
24
25
26
答案
T
T
T
F
T
F
三、作圖讀圖題（本大題共4分）
27．主視圖1條實線，2分
俯視圖1條虛線，2分
四、分析評價題目（本大題共8分，每空2分）
28.（1）溫度傳感器； 實際溫度
（2）②　　　?。?）③
五、技術應用題（本大題共16分，第1、4、5小題各2分，第2小題7分，第3小題3分）
