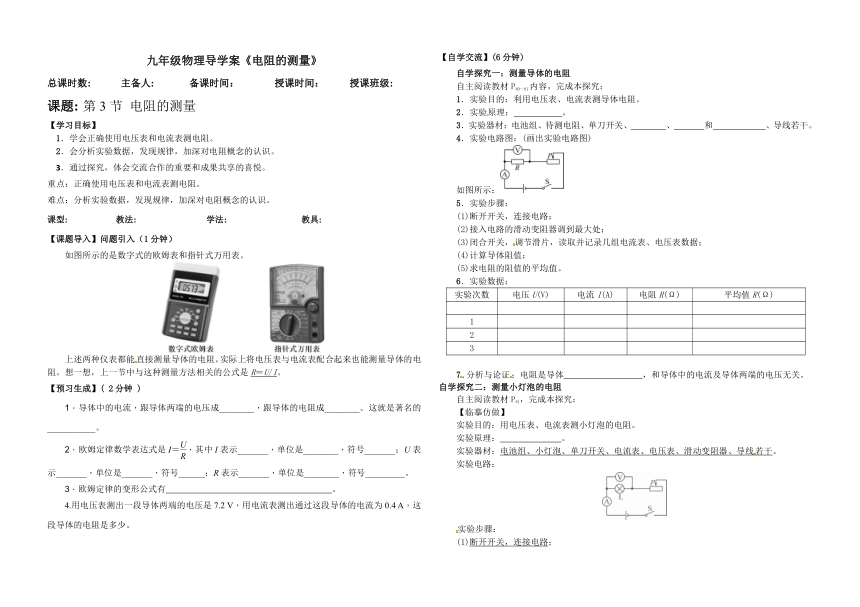

九年級物理導學案《電阻的測量》
總課時數: 主備人: 備課時間： 授課時間： 授課班級:
課題: 第3節 電阻的測量
【學習目標】
1．學會正確使用電壓表和電流表測電阻。
2．會分析實驗數據，發現規律，加深對電阻概念的認識。
3．通過探究，體會交流合作的重要和成果共享的喜悅。
重點：正確使用電壓表和電流表測電阻。
難點：分析實驗數據，發現規律，加深對電阻概念的認識。
課型: 教法: 學法: 教具:
【課題導入】問題引入（1分鐘）
如圖所示的是數字式的歐姆表和指針式萬用表。
上述兩種儀表都能直接測量導體的電阻。實際上將電壓表與電流表配合起來也能測量導體的電阻。想一想，上一節中與這種測量方法相關的公式是R＝U/I。
【預習生成】( 2分鐘 )
1．導體中的電流，跟導體兩端的電壓成________，跟導體的電阻成________。這就是著名的___________。
2．歐姆定律數學表達式是I＝，其中I表示_______，單位是________，符號_______；U表示_______，單位是_______，符號______；R表示_______，單位是________，符號_________。
3．歐姆定律的變形公式有 。
4.用電壓表測出一段導體兩端的電壓是7.2 V，用電流表測出通過這段導體的電流為0.4 A，這段導體的電阻是多少。
【自學交流】(6分鐘)
自學探究一：測量導體的電阻
自主閱讀教材P80～81內容，完成本探究：
1．實驗?zāi)康模豪秒妷罕怼㈦娏鞅頊y導體電阻。
2．實驗原理： 。
3．實驗器材：電池組、待測電阻、單刀開關、 、 和 、導線若干。
4．實驗電路圖：(畫出實驗電路圖)
如圖所示：
5．實驗步驟：
(1)斷開開關，連接電路；
(2)接入電路的滑動變阻器調到最大處；
(3)閉合開關，調節滑片，讀取并記錄幾組電流表、電壓表數據；
(4)計算導體阻值；
(5)求電阻的阻值的平均值。
6．實驗數據：
實驗次數 電壓U(V) 電流I(A) 電阻R(Ω) 平均值R(Ω)
1
2
3
7.分析與論證：電阻是導體 ，和導體中的電流及導體兩端的電壓無關。
自學探究二：測量小燈泡的電阻
自主閱讀教材P81，完成本探究：
【臨摹仿做】
實驗?zāi)康模河秒妷罕怼㈦娏鞅頊y小燈泡的電阻。
實驗原理： 。
實驗器材：電池組、小燈泡、單刀開關、電流表、電壓表、滑動變阻器、導線若干。
實驗電路：
實驗步驟：
(1)斷開開關，連接電路；
(2)接入電路的滑動變阻器調到最大；
(3)閉合開關，調節滑片，讀取并記錄幾組電流表、電壓表數據；
(4)計算小燈泡的阻值。
實驗數據：
實驗次數 電壓U(V) 電流I(A) 電阻R(Ω)
1
2
3
分析與論證：
在不同的電壓下，小燈泡的電阻是變化的，說明燈絲的電阻隨 的升高而增大。
【展示互動】(12分鐘)
【精講點撥】(7分鐘)
例：
如圖所示，在做伏安法測電阻的實驗時，某同學把電流表和電壓表接錯了位置，這樣會造成(　)
A．燒壞電流表 B．燒壞電壓表 C．燒壞小燈泡 D．小燈泡不亮
【達標檢測】( 10分鐘 )
1、一個電燈泡，在室溫下用伏安法測一次電阻，在正常工作時再用伏安法測一次電阻，后一次測得的阻值比前一次測得的阻值大10倍以上，造成這種差異的原因是(　　)
A．兩次測量加在燈泡兩端的電壓不同 B．兩次測量通過燈泡電流不同
C．兩次測量燈絲溫度不同 D．兩次測量室內溫度不同
2、小英按圖甲所示的電路圖連接實驗電路，測量電阻R 的阻值。閉合開關 S，調節滑動變阻器的滑片P 后，觀察到電壓表和電流表的示數分別如圖乙、丙所示，則電流表的示數為
A，電阻R的阻值為 Ω。
3、一個20的電阻，接在由4節干電池串聯的電源上，要測這個電阻中的電流和兩端的電壓，電流表，電壓表選的量程應為 ( )
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V
4、某同學按下圖所示電路連好實驗器材后，閉合開關，燈泡正常發光，但電壓表指針不動，這可能是 ( )
A．電流表燒壞，電路開路
B．電流表完好，與電流表相連的導線斷了
C．電壓表接線柱處導線短路
5、在“測量小燈泡的電阻”的實驗中，某同學在連接電路時，不小心將電流表和電壓表接錯了位置，如圖所示。閉合開關可能出現的現象是( )
　　A．電流表燒壞，電壓表示數為0
　　B．小燈泡燒壞
　　C．電流表示數為0，電壓表示數為電源電壓值　
D．電流表示數為0，電壓表示數為0
6、．小東同學做測量燈泡電阻實驗，連接電路后閉合開關，發現燈不亮，電流表無示數，電壓表示數為電源電壓。則故障原因可能有幾種？請寫出三種燈泡不亮的原因。
【總結提升】（2分鐘）
板書設計
課后反思 ：
