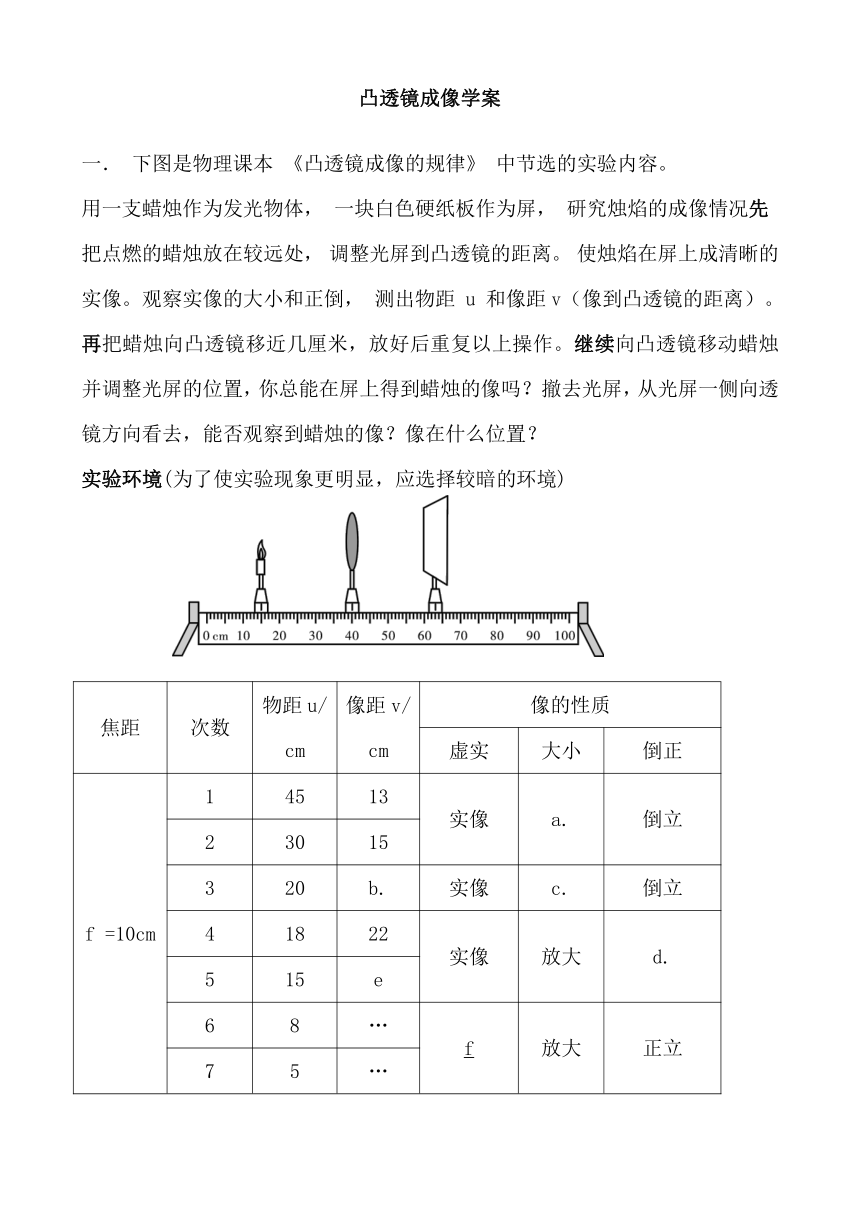

凸透鏡成像學案
一． 下圖是物理課本 《凸透鏡成像的規律》 中節選的實驗內容。
用一支蠟燭作為發光物體， 一塊白色硬紙板作為屏， 研究燭焰的成像情況先把點燃的蠟燭放在較遠處， 調整光屏到凸透鏡的距離。 使?fàn)T焰在屏上成清晰的實像。觀察實像的大小和正倒， 測出物距 u 和像距v（像到凸透鏡的距離）。
再把蠟燭向凸透鏡移近幾厘米，放好后重復以上操作。繼續向凸透鏡移動蠟燭并調整光屏的位置，你總能在屏上得到蠟燭的像嗎？撤去光屏，從光屏一側向透鏡方向看去，能否觀察到蠟燭的像？像在什么位置？
實驗環境(為了使實驗現象更明顯，應選擇較暗的環境)
焦距 次數 物距u/ cm 像距v/ cm 像的性質
虛實 大小 倒正
f =10cm 1 45 13 實像 a. 倒立
2 30 15
3 20 b. 實像 c. 倒立
4 18 22 實像 放大 d.
5 15 e
6 8 … f 放大 正立
7 5 …

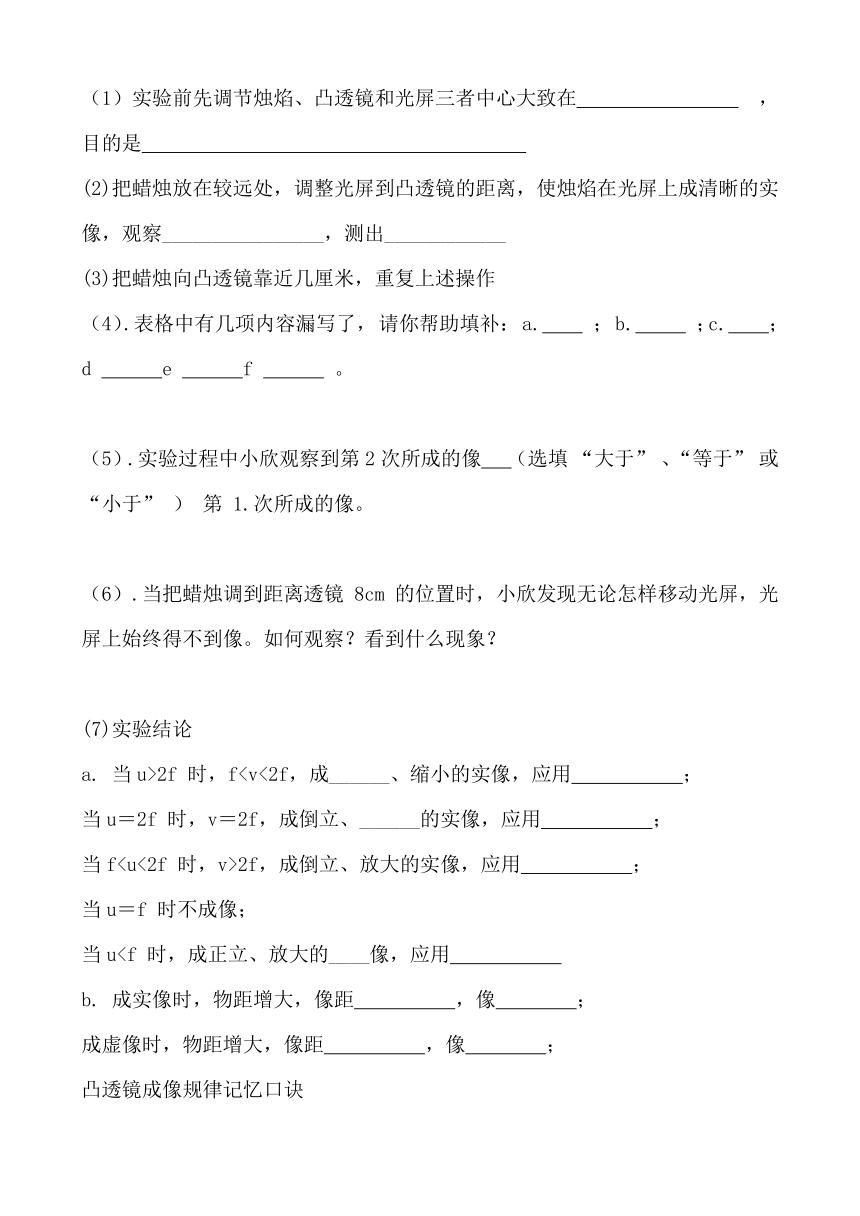

（1）實驗前先調節燭焰、凸透鏡和光屏三者中心大致在 ，
目的是
(2)把蠟燭放在較遠處，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的實像，觀察________________，測出____________
(3)把蠟燭向凸透鏡靠近幾厘米，重復上述操作
（4）.表格中有幾項內容漏寫了， 請你幫助填補： a. ； b. ；c. ； d e f 。
（5）.實驗過程中小欣觀察到第2次所成的像 （選填 “大于” 、“等于” 或 “小于” ） 第 1.次所成的像。
（6）.當把蠟燭調到距離透鏡 8cm 的位置時，小欣發現無論怎樣移動光屏，光屏上始終得不到像。如何觀察？看到什么現象？
(7)實驗結論
a. 當u>2f 時，f當u＝2f 時，v＝2f，成倒立、______的實像，應用 ；
當f2f，成倒立、放大的實像，應用 ；
當u＝f 時不成像；
當ub. 成實像時，物距增大，像距 ，像 ；
成虛像時，物距增大，像距 ，像 ；
凸透鏡成像規律記憶口訣

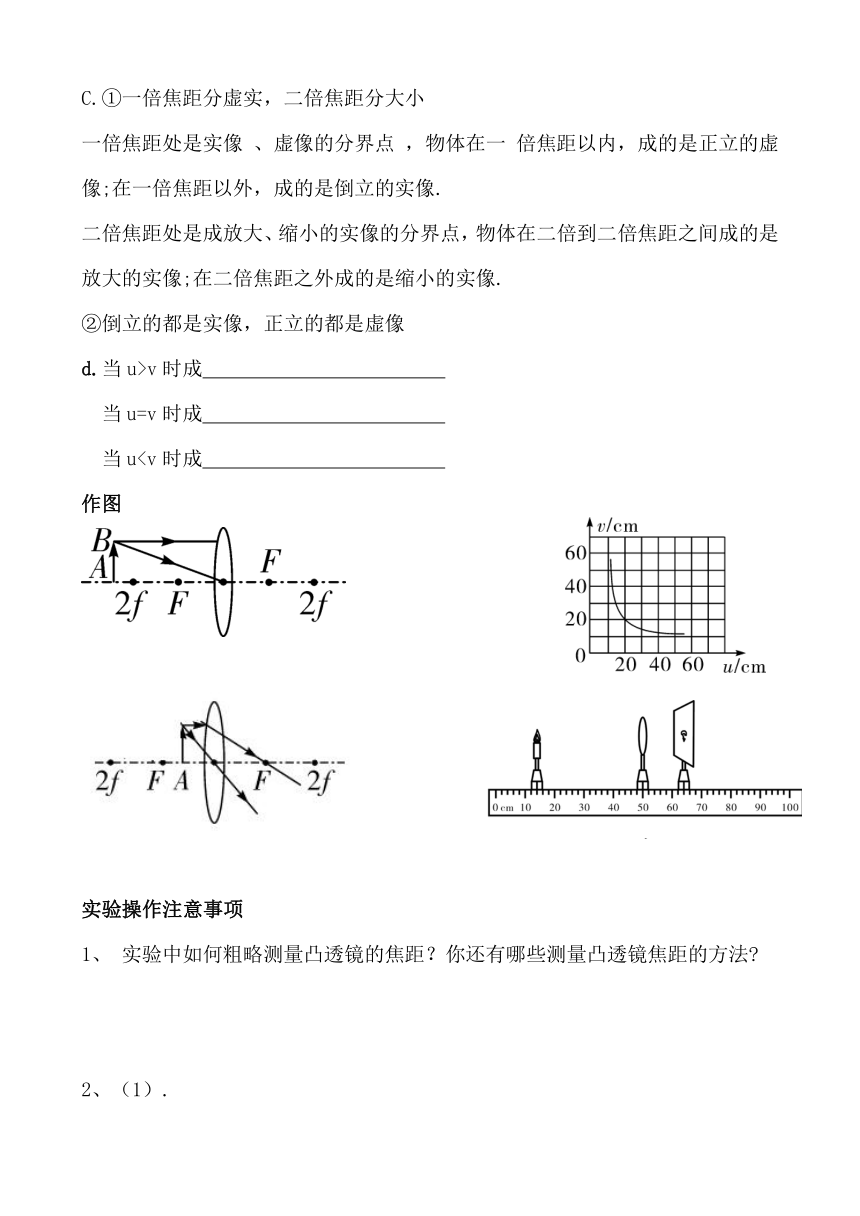

C.①一倍焦距分虛實，二倍焦距分大小
一倍焦距處是實像 、虛像的分界點 ，物體在一 倍焦距以內，成的是正立的虛像;在一倍焦距以外，成的是倒立的實像.
二倍焦距處是成放大、縮小的實像的分界點，物體在二倍到二倍焦距之間成的是放大的實像;在二倍焦距之外成的是縮小的實像.
②倒立的都是實像，正立的都是虛像
d.當u>v時成
當u=v時成
當u作圖
實驗操作注意事項
1、 實驗中如何粗略測量凸透鏡的焦距？你還有哪些測量凸透鏡焦距的方法
2、（1）.

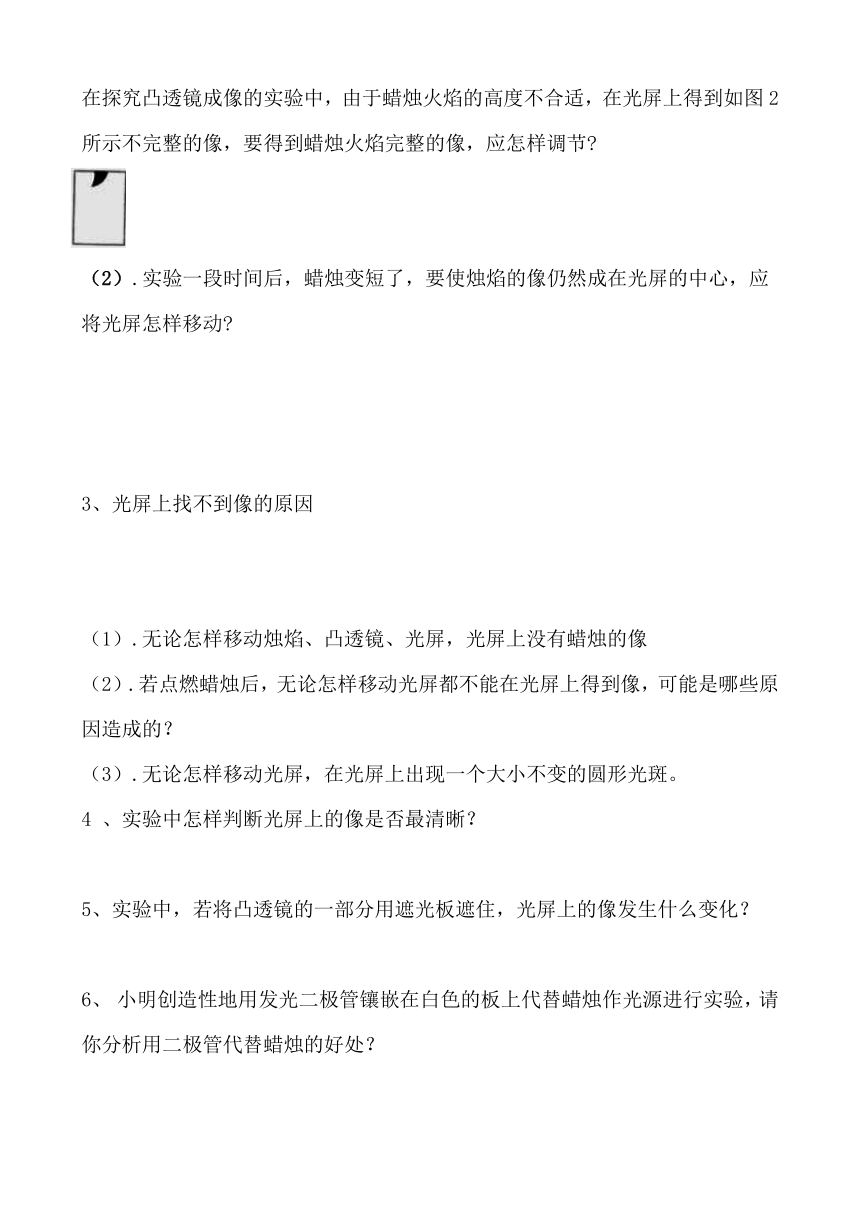

在探究凸透鏡成像的實驗中，由于蠟燭火焰的高度不合適，在光屏上得到如圖2所示不完整的像，要得到蠟燭火焰完整的像，應怎樣調節
（2）.實驗一段時間后，蠟燭變短了，要使?fàn)T焰的像仍然成在光屏的中心，應將光屏怎樣移動
3、光屏上找不到像的原因
（1）.無論怎樣移動燭焰、凸透鏡、光屏，光屏上沒有蠟燭的像
（2）.若點燃蠟燭后，無論怎樣移動光屏都不能在光屏上得到像，可能是哪些原因造成的？
（3）.無論怎樣移動光屏，在光屏上出現一個大小不變的圓形光斑。
4 、實驗中怎樣判斷光屏上的像是否最清晰？
5、實驗中，若將凸透鏡的一部分用遮光板遮住，光屏上的像發生什么變化？
6、 小明創造性地用發光二極管鑲嵌在白色的板上代替蠟燭作光源進行實驗，請你分析用二極管代替蠟燭的好處？

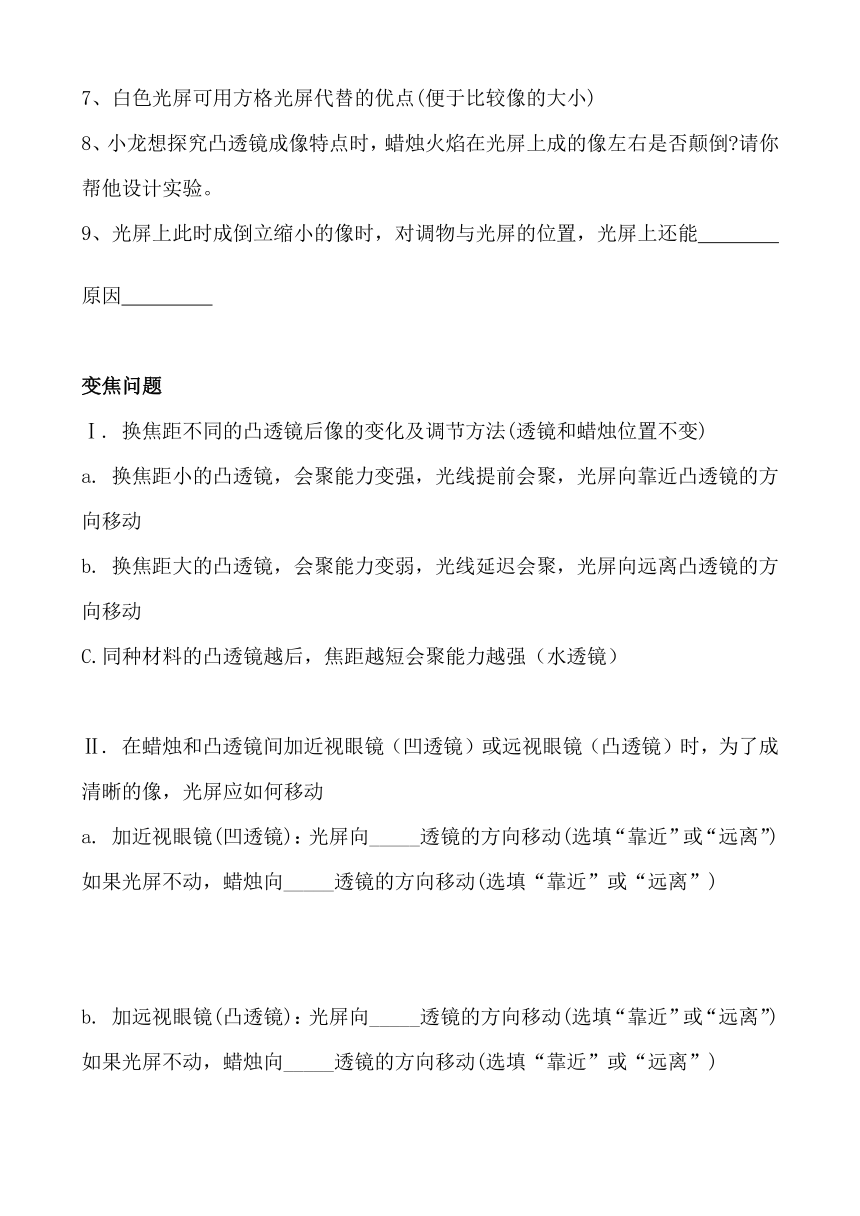

白色光屏可用方格光屏代替的優點(便于比較像的大小)
8、小龍想探究凸透鏡成像特點時，蠟燭火焰在光屏上成的像左右是否顛倒 請你幫他設計實驗。
9、光屏上此時成倒立縮小的像時，對調物與光屏的位置，光屏上還能
原因
變焦問題
Ⅰ. 換焦距不同的凸透鏡后像的變化及調節方法(透鏡和蠟燭位置不變)
a. 換焦距小的凸透鏡，會聚能力變強，光線提前會聚，光屏向靠近凸透鏡的方向移動
b. 換焦距大的凸透鏡，會聚能力變?nèi)酰饩€延遲會聚，光屏向遠離凸透鏡的方向移動
C.同種材料的凸透鏡越后，焦距越短會聚能力越強（水透鏡）
Ⅱ. 在蠟燭和凸透鏡間加近視眼鏡（凹透鏡）或遠視眼鏡（凸透鏡）時，為了成清晰的像，光屏應如何移動
a. 加近視眼鏡(凹透鏡)：光屏向_____透鏡的方向移動(選填“靠近”或“遠離”)
如果光屏不動，蠟燭向_____透鏡的方向移動(選填“靠近”或“遠離”)
b. 加遠視眼鏡(凸透鏡)：光屏向_____透鏡的方向移動(選填“靠近”或“遠離”)
如果光屏不動，蠟燭向_____透鏡的方向移動(選填“靠近”或“遠離”)
一題多設問
某實驗小組用凸透鏡做“探究凸透鏡成像規律”的實驗，蠟燭位于光具座上A點，如圖甲所示.
(1)實驗前老師讓同學們將實驗室窗簾拉上后進行實驗，據此小組同學討論后認為實驗應在光線較_____的環境中進行更便于觀察.
(2)首先在光具座上放置實驗器材，圖甲中光具座A處放置蠟燭，則C處應放置______(選填“凸透鏡”或“光屏”).
(3)器材調整完畢后，小明用如下方法測量凸透鏡的焦距：將一束平行于主光軸的光射向凸透鏡，調整光屏，直到在光屏上形成一個___________的光斑，用刻度尺測量光斑到凸透鏡光心的距離即為焦距，如圖乙所示，該透鏡的焦距為____cm.
(4)焦距測量后，小明開始進行探究，當各元件位置如上圖所示時，光屏上成清晰的像.
①
此時物距是_____cm，像距是_____cm，可在光屏上得到一個清晰倒立、_____(選填“放大”或“縮小”)的實像，生活中_______(選填“照相機”“投影儀”或“放大鏡”)就是利用這一成像原理制成的.
②若將蠟燭與光屏的位置互換，光屏上____(選填“能”或“不能”)看到清晰
的像，原因是______________，此時成像情況符合________(選填“照相機”“投影儀”或“放大鏡”)的原理.
(5)小明繼續實驗，將蠟燭移至30 cm處時，要想得到清晰的像，光屏應移至____cm處，此時成倒立、______的實像．保持透鏡位置不動，小明又將蠟燭移動到25 cm刻度線處，應向____(選填“左”或“右”)適當移動光屏，光屏上能承接到一個倒立、_____(選填“放大”或“縮小”)的實像.
(6)保持凸透鏡不動，小明將蠟燭移動至45 cm處時，無論怎么移動光屏都無法成清晰的像，原因是________________________．此時燭焰發出的光經過凸透鏡折射后成___________(填成像的正倒、 大小特點)的____(選填“虛”或“實”)像.
(7)實驗中小明發現，由于實驗時間較長，蠟燭會變短，燭焰的像在光屏上的位置會向____(選填“上”或“下”)方移動，為了能讓所成清晰的像回到光屏中央，可將凸透鏡向____(選填“上”或“下”)調節.
(8)小明根據自己的測量結果及觀察到的現象，得到如下數據：
實驗序號 物距/cm 像距/cm 像的特點
正倒 大小 虛實
1 40 13.3 倒立 縮小 實像
2 30 15 倒立 縮小 實像
3 20 20 倒立 等大 實像
4 15 30 倒立 放大 實像
5 12 60 倒立 放大 實像
6 10 40 不成像
7 8 / 正立 放大 虛像
8 4 / 正立 放大 虛像
①分析數據可知，成放大實像時，像距與物距之和隨物距的增大而_____.
②通過1、2、3次實驗數據可以得出：當凸透鏡成實像時，物距減小，像距_____.
③分析數據可知，____倍焦距處是放大與縮小實像的分界點，____倍焦距是實
像與虛像的分界點.
④觀察數據，老師發現表格中第____次實驗數據是錯誤的，判斷的理由是_________________________________
(9)得出結論后，該小組與其他小組進行交流．他們發現其他小組選取了不同焦距的凸透鏡進行實驗，也得到了與自己相同的結論．這樣使該探究的結論更_____________．
(10)若光屏上已經得到燭焰清晰完整的像，小明不小心用手指的指尖觸摸到了凸透鏡，則光屏上會出現___________________(選填“變暗的燭焰完整的像”或“變亮的燭焰不完整的像”)．
（11）小明將眼鏡片放在上圖中透鏡和燭焰之間，光屏上的清晰的像變模糊了，將光屏向左移動，光屏上再次呈現清晰的像，該眼鏡片是______(選填“近視”或“遠視”)眼鏡的鏡片．
(加近視鏡片后成像變化)小明在探究凸透鏡成像規律的實驗時，在蠟燭與透鏡之間放置了一副近視眼鏡后，光屏上得到燭焰清晰的像(如圖所示)，此時光在光屏上發生的是____(選填“鏡面”或“漫”)反射．取走近視眼鏡，保持凸透鏡和光屏位置不變，為使光屏上再次得到清晰的像，應將蠟燭_____(選填“遠離”或“靠近”)凸透鏡 .
變式2　 (辨別鏡片)在做“探究凸透鏡成像規律”的實驗中，器材放置位置如圖所示時光屏上恰好成清晰的像．此時將一鏡片B放在凸透鏡A與光屏之間某處(圖中未畫出)．光屏上原來清晰的像變模糊了，將光屏向遠離凸透鏡A的方向移動，光屏上又呈現燭焰清晰的像，這說明鏡片B對光線有______(選填“會聚”或“發散”) 作用，鏡片B能用來矯正________(選填“近視眼”或“遠視眼”)．
(12)當光屏上呈現清晰的像時，不改變上圖中蠟燭和透鏡位置：
①若將凸透鏡換成焦距相同鏡面較小的凸透鏡，再次實驗，光屏上所成的像與原來相比_____(選填“變小”“變暗”或“變不完整”)了.
②若將凸透鏡換成鏡面大小相同、焦距稍小的凸透鏡，再次實驗，則需將光屏向_____(選填“左”或“右”)移動能成清晰的像，光屏上所成的像與原來的像比_____(選填“變大”或“變小”)了．
(13)(實際應用)完成實驗后，小明想起用照相機照畢業合影時，如果最邊緣的兩位同學未進入取景框，攝像師會將相機的鏡頭向______(選填“靠近”或“遠離”)同學的方向調一些.
(14)(創新裝置)(2019廣東省卷)如圖丁所示，在標有均勻格子的面板上制作字母“A”狀LED燈替代蠟燭，光屏上標有同樣的均勻格子，此裝置的優點是______________________________________________________.(寫出一點即可)
（15）沈仔細同學相探究凸透鏡成像規律．實驗桌上有兩個凸透鏡，焦距分別為10cm和20cm．請你幫助他完成下列內容：
（1）他選將其中一塊凸透鏡放在光具座上，當燭焰、透鏡及光屏的位置如圖甲所示時，恰觀察圖乙所示的凸透鏡形狀，可以確定他選擇的凸透鏡是圖　　（選填“甲”或“乙”）．
（2）他接著將蠟燭移動到20cm刻度處時，保持凸透鏡位置不動，調整光屏的位置，光屏上得到一個清晰倒立　　的實像（選填“放大”或“縮小”）；
設計實驗
小明生日的時候爺爺送給他一個禮物盲盒，拆開后發現里面裝有三只大小、形狀完全相同的凸透鏡，分別由玻璃、水晶、塑料制成．小明想要探究“凸透鏡的焦距與制作材料是否有關”．除了這三個凸透鏡，可供選擇的器材還有激光燈若干、點燃的蠟燭、光屏等，請你幫他設計這次探究的實驗方案：
