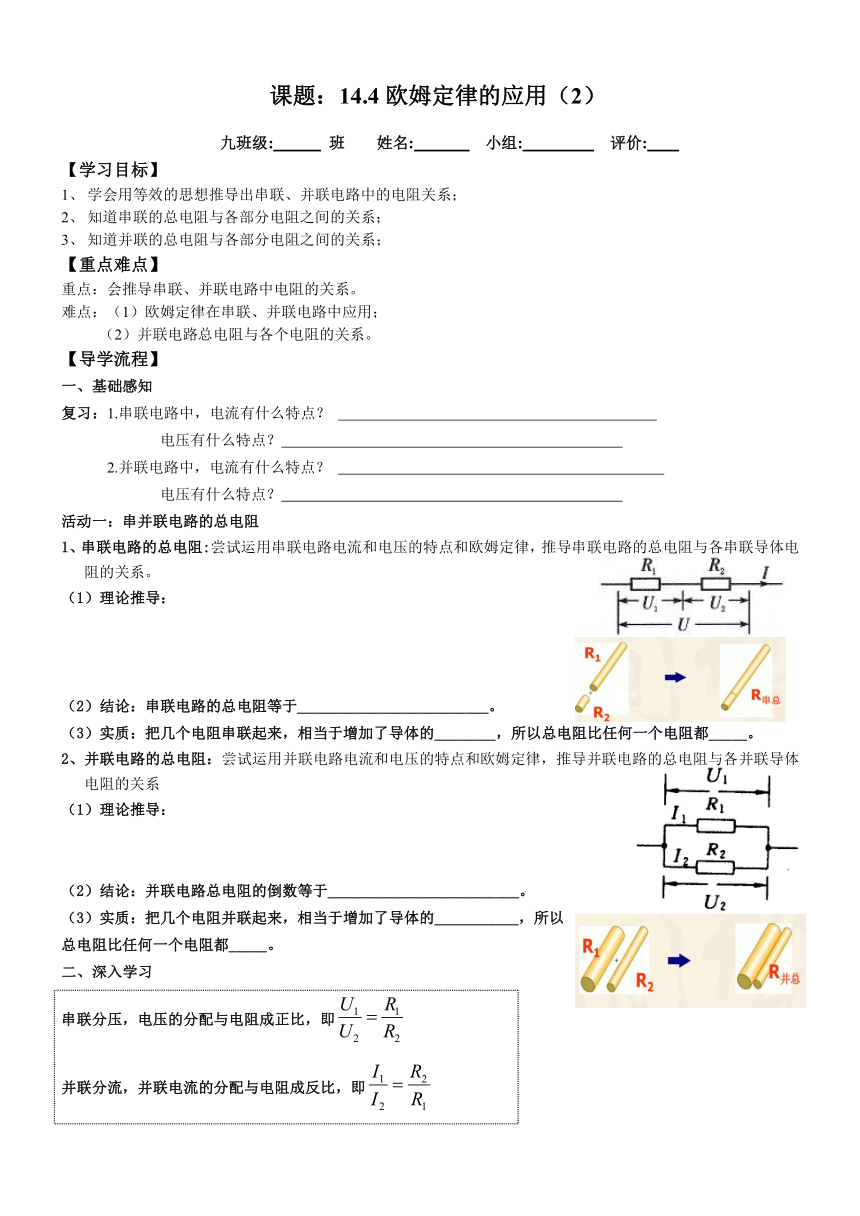

課題：14.4歐姆定律的應用（2）
九班級: 班 姓名: 小組: 評價:
【學習目標】
學會用等效的思想推導出串聯、并聯電路中的電阻關系；
知道串聯的總電阻與各部分電阻之間的關系；
知道并聯的總電阻與各部分電阻之間的關系；
【重點難點】
重點：會推導串聯、并聯電路中電阻的關系。
難點：（1）歐姆定律在串聯、并聯電路中應用；
（2）并聯電路總電阻與各個電阻的關系。
【導學流程】
基礎感知
復習：1.串聯電路中，電流有什么特點？
電壓有什么特點？
2.并聯電路中，電流有什么特點？
電壓有什么特點？
活動一：串并聯電路的總電阻
1、串聯電路的總電阻:嘗試運用串聯電路電流和電壓的特點和歐姆定律，推導串聯電路的總電阻與各串聯導體電阻的關系。
理論推導：
結論：串聯電路的總電阻等于_________________________。
（3）實質：把幾個電阻串聯起來，相當于增加了導體的________，所以總電阻比任何一個電阻都_____。
2、并聯電路的總電阻：嘗試運用并聯電路電流和電壓的特點和歐姆定律，推導并聯電路的總電阻與各并聯導體電阻的關系
（1）理論推導：
（2）結論：并聯電路總電阻的倒數等于_________________________。
實質：把幾個電阻并聯起來，相當于增加了導體的___________，所以
總電阻比任何一個電阻都_____。
深入學習
串聯分壓，電壓的分配與電阻成正比，即
并聯分流，并聯電流的分配與電阻成反比，即
三、遷移運用
如圖所示,燈泡L1、L2的電阻分別為10Ω、20Ω(忽略兩燈光電阻隨溫度的變化),閉合開關S,通過L1、L2的電流分別為I1、I2,它們兩端的電壓分別為U1、U2,則 (　 　)
A.I1∶I2=1∶1, U1∶U2=2∶1 B.I1∶I2=1∶2, U1∶U2=1∶1
C.I1∶I2=1∶1, U1∶U2=1∶2 D.I1∶I2=1∶2, U1∶U2=1∶2
2.如圖所示，長度相同、橫截面積不同的同種金屬棒AB和BC 連接在一起．將該組合體接
入電路中，則通過他們的電流IAB IBC；導體AB和BC兩端的電壓分別UAB UBC．
3.在如圖電路中，電源電壓為6V，R1=4Ω，閉合開關S后，電壓表讀數為2V，則電流表的示數為 A，電阻R2的阻值為 Ω．
4.在如圖所示的電路中，R1=15Ω,R2=10Ω，閉合開關后電流表的示數為0.3A,則電源電壓為_(kāi)____V，通過R1的
電流為_(kāi)_____A。
5.如圖所示，已知R1與R2兩端所加電壓為24V。如果R1=80Ω，開關閉合后，R2中的電流為0.2A，則R2= Ω,
干路中電流I= A。再給R1、R2并聯一個200Ω的電阻，電路中的總電阻會變 （大/?。?。
6.在如圖所示的電路中，電源電壓是6V，R1=10Ω，閉合開關后，電流表的示數為0.9A。則通過R1的電流是 A，
電阻R2的阻值為 Ω。
(
第8題
) (
第6題
) (
第5題
) (
第4題
) (
第3題
)
7.已知R1︰R2=2︰3，把它們串聯起來接入電路，則通過它們的電流之比I1︰I2 = ，它們兩端的電
壓之比 U1︰U2 = 。若電源電壓U總為10V，則U1 = ,U2 = 。
8.如圖是甲、乙兩導體的電流與電壓的關系圖像，由圖可知，甲的電阻是 Ω，若將甲和乙并聯接在電路中，通過它們的電流之比I甲∶I乙= 。
9.如圖所示的如圖，電源電壓不變，R1=5Ω，R2=25Ω,
（1）當S1，S2都閉合，電表甲、乙都是電壓表，電阻R1、R2是 聯的，
則U甲∶U乙=_____ ；
（2）當S1閉合，S2斷開，電表甲、乙都是電流表，電阻R1、R2是 聯的，
則I甲∶I乙=______ 。
10.在如圖所示的電路中，R1=10Ω，R2=20Ω，閉合開關后，電流表的示數為0.3A。
求：（1）電阻R1兩端的電壓是多少？ （2）通過R2的電流是多少？
11.有一只弧光燈，正常工作時的電壓為40V，電阻為8Ω，現把它接入電壓為110V的電路中需串聯一個多大的電阻？
12.如圖所示的電路.電源電壓保持不變，電阻R1=5Ω，R2=15Ω.
（1）若開關S1、S2都斷開時，電流表示數為0.2A，則電源電壓是多大
（2）若開關S1、S2都閉合時，電流表示數為0.9A，則通過電阻R3的電流是多大
