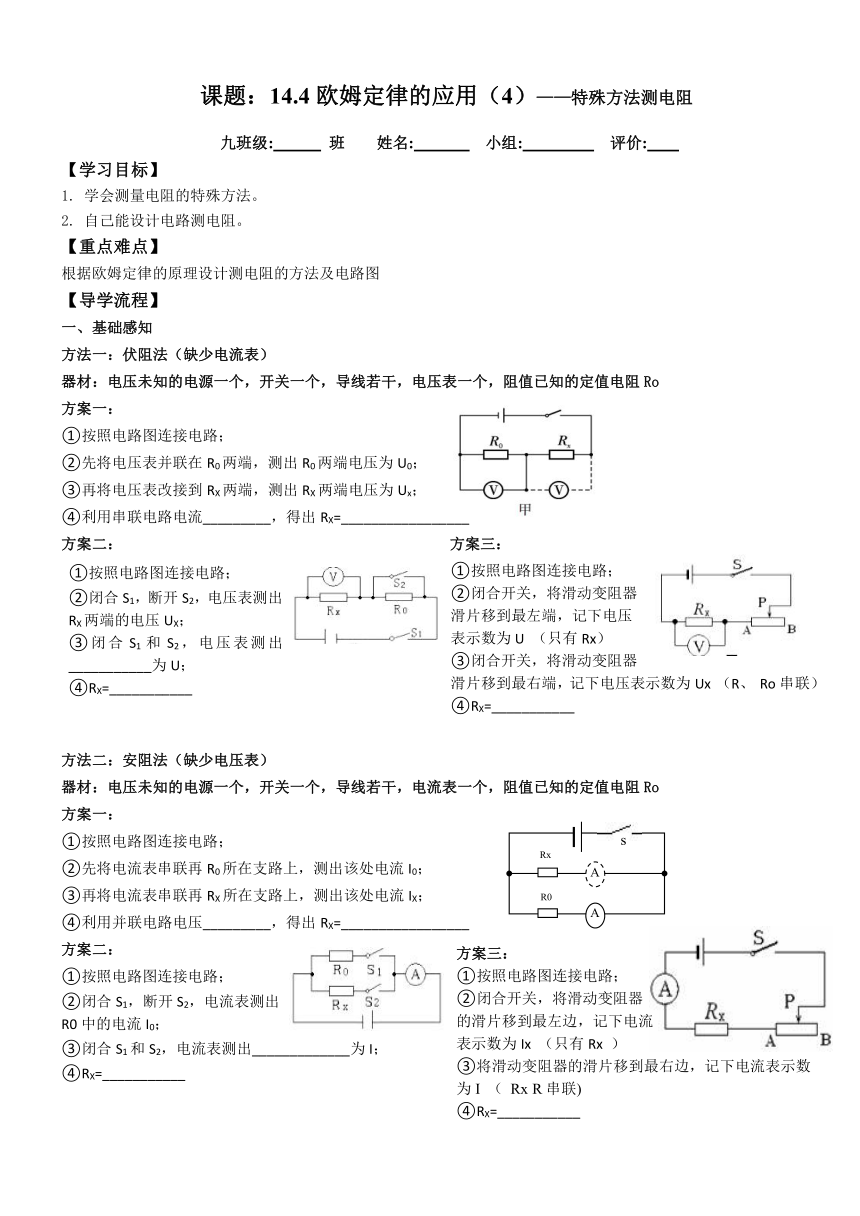

課題：14.4歐姆定律的應用（4）——特殊方法測電阻
九班級: 班 姓名: 小組: 評價:
【學習目標】
1. 學會測量電阻的特殊方法。
2. 自己能設計電路測電阻。
【重點難點】
根據歐姆定律的原理設計測電阻的方法及電路圖
【導學流程】
基礎感知
方法一：伏阻法（缺少電流表）
器材：電壓未知的電源一個，開關一個，導線若干，電壓表一個，阻值已知的定值電阻Ro
方案一：
①按照電路圖連接電路；
②先將電壓表并聯在R0兩端，測出R0兩端電壓為U0；
③再將電壓表改接到RX兩端，測出RX兩端電壓為Ux；
④利用串聯電路電流_________，得出RX=_________________
(
①
按照電路圖連接電路；
②
閉合開關，將滑動變阻器
滑片移到最左端，記下電壓
表示數為U （只有Rx）
③
閉合開關，將滑動變阻器
滑片移到最右端，記下電壓表示數為Ux （R
、
Ro串聯）
④
R
X
=___________
) (
①
按照電路圖連接電路；
②
閉合S
1
，斷開S
2
，電壓表測出R
X
兩端的電壓U
X
；
③
閉合S
1
和
S
2
，電壓表測出___________為U；
④
R
X
=___________
)方案二： 方案三：
方法二：安阻法（缺少電壓表）
器材：電壓未知的電源一個，開關一個，導線若干，電流表一個，阻值已知的定值電阻Ro
(
A
A
R
x
R
0
s
)方案一：
①按照電路圖連接電路；
②先將電流表串聯再R0所在支路上，測出該處電流I0；
③再將電流表串聯再RX所在支路上，測出該處電流IX；
④利用并聯電路電壓_________，得出RX=_________________
(
方案三：
①
按照電路圖連接電路；
②
閉合開關，將滑動變阻器
的滑片移到最左邊，記下電流
表示數為Ix （只有Rx ）
③
將滑動變阻器的滑片移到最右邊，記下電流表示數為I （ Rx R串聯)
④
R
X
=___________
)方案二：
①按照電路圖連接電路；
②閉合S1，斷開S2，電流表測出
R0中的電流I0；
③閉合S1和S2，電流表測出_____________為I；
④RX=___________
方案三：等效替代法
①根據電路圖連接電路；
②只閉合開關Ｓ1,用電流表測出通過RX的電流IX；
③只閉合開關Ｓ2，調節電阻箱阻值使電流表示數為IX ，
記下此時電阻箱電阻R0；
④RX=___________
二、遷移運用
1、用如圖甲所示的電路測量一個未知電阻的阻值，其中Rx為待測電阻，R為電阻箱 ，s為單刀雙擲開關，R。
為定值電阻．用該電路進行實驗，主要步驟有：
A．把開關S接b點，調節電阻箱，使電流表的示數為I,
B．讀出電阻箱的示數R
C．把開關S接a點，讀出電流表的示數為I
D．根據電路圖，連接實物，將電阻箱的阻值調至最大
(1)上述步驟的合理順序是___________________ (只需填寫序號)．
(2)步驟A中電阻箱調節好后示數如圖乙所示，則它的示數為________Ω．若已知R。的阻值為1OΩ，則待測電阻的阻值為 Ω．
(3)本實驗所采用的物理思想方法可稱為_______(“控制變量法”或“等效替代法”)．
2、小新同學設計了如圖甲所示的電路來測量電源電壓U和未知電阻Rx的阻值。
已知定值電阻的阻值為R0、電源電壓保持不變.請回答下列問題：
根據圖甲中電路圖，用筆畫線代替導線將圖乙中的實物圖
補充完整.
電路正確連接后，當開關S、S1閉合，S2斷開時，電流表示
數為I1，則電源電壓U＝　　　　.
（3）當開關S、S2閉合，S1斷開時，電流表示數為I2，則未知電阻Rx＝　　　　 .
（4）不改變圖甲所示的電路，若開關S1始終處于斷開狀態，僅對開關S、S2進行操作，　　　　（仍能/不能）測量電源電壓和未知電阻Rx的阻值.
3、東東同學學習了電學知識以后，選用三節新的干電池作為電源，并設計了如下實驗。
（1）探究導體中電流與電阻的
關系。選用的定值電阻的阻止分
別是5Ω、10Ω、15Ω、20Ω.
按照甲圖所示的電路圖，把乙
實物電路補充完整，當滑動變阻器
的滑片向左滑動時，電流表示數________。
閉合開關后，東東發現電流表沒有示數，電壓表有示數，電路中出現的故障可能是________________。
東東排除故障后，把5Ω的電阻接入電路，閉合開關，適當調節滑片的位置，電流表的示數如圖丙所示，其示數為____A。
D.斷開開關S，把5Ω的電阻換成10Ω的電阻，再次閉合開關后，滑片應向____(“左”或“右”)端移動。
E.在此實驗中，滑動變阻器接入電路的阻值范圍是___________。
（2）東東同學在電源電壓未知，缺少電流表的情況下，設計了如圖丁所示的電路圖（R0阻值已知），來測量未知電阻RX的阻值。①閉合S、S1，斷開S2，適當調節滑片的位置，電壓表示數為U1。
②閉合S、S2，斷開S1，滑動變阻器滑片的位置保持不變，電壓表示數為U2。
③未知電阻的阻值RX=____________(用字母表示)。
