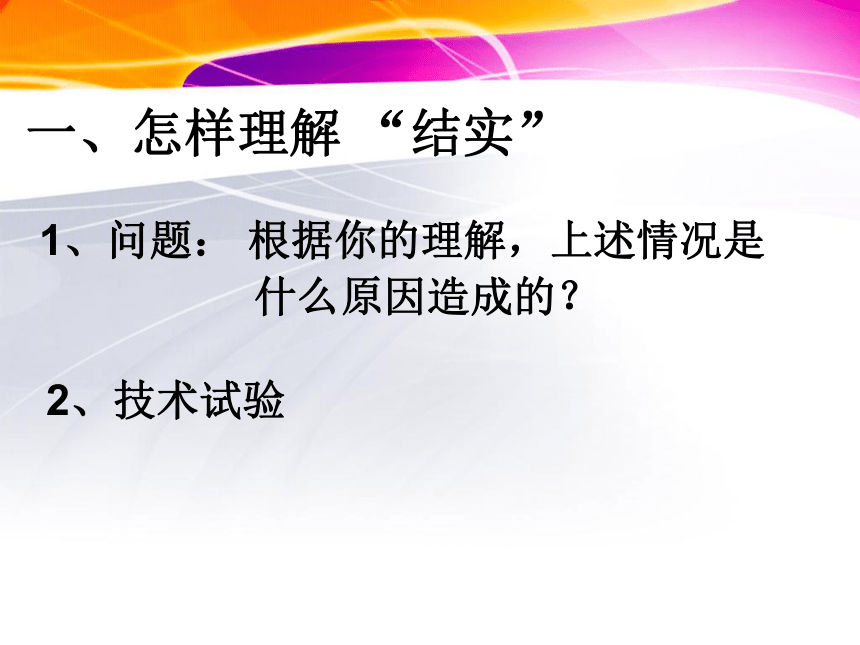

課件34張PPT。第三節結構的強度一、怎樣理解 “結實”1、問題： 根據你的理解，上述情況是
什么原因造成的？ 2、技術試驗 試驗1  簡易拉伸試驗結論：
多根皮筋比一根皮筋抗變形能力 大試驗2 簡易彎曲試驗結論：厚梁比薄梁的截面積 ，抗彎能力 。大大技術試驗后的回顧與思考前面的技術試驗，讓我們思考了哪些問題呢？二、應力與

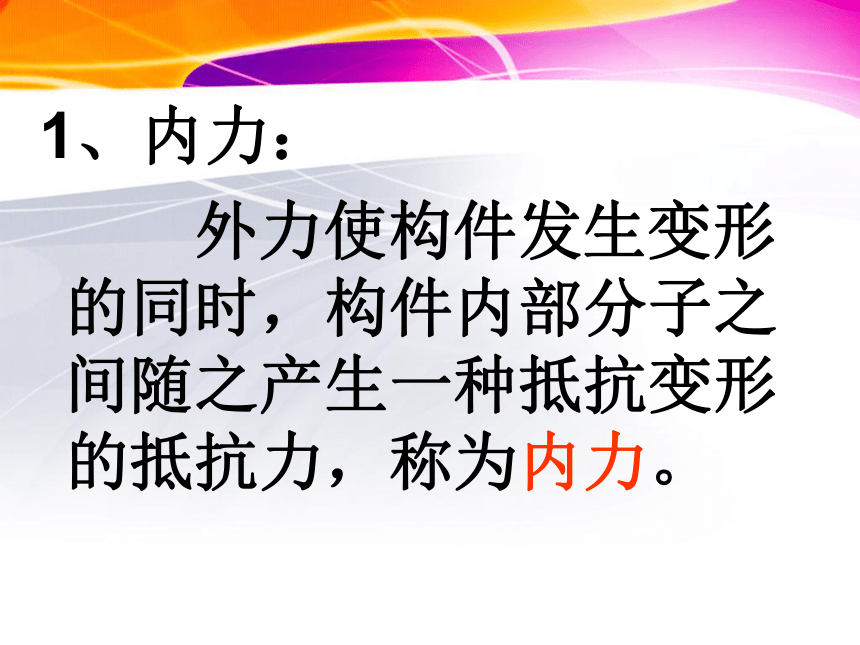

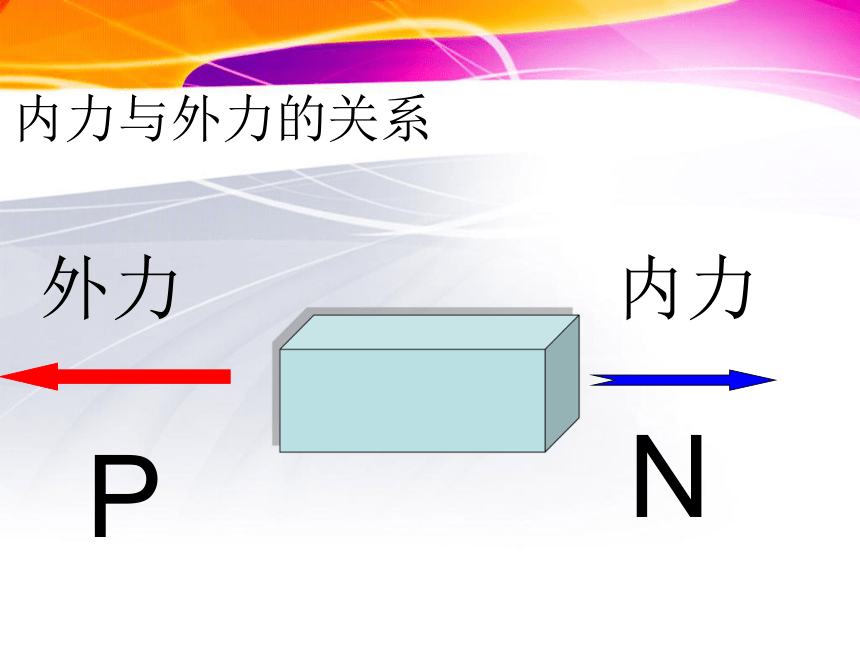

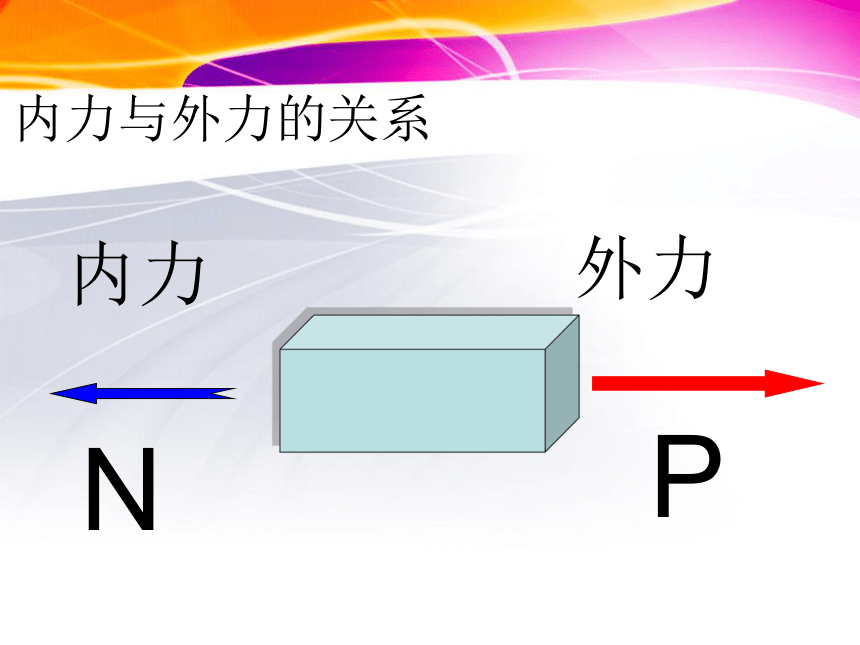

強度 外力使構件發生變形的同時，構件內部分子之間隨之產生一種抵抗變形的抵抗力，稱為內力。1、內力：內力與外力的關系外力內力PN內力與外力的關系外力內力NP2、應力：
作用在單位截面積上的內力稱為應力。
應力計算公式：
σ＝N / S
單位 :
內力N （ N ）
橫截面積S（mm2 或cm2 ）
應力σ（ N/ mm2或N/ cm2）
分析: σ的大小與N、S有關,
S不變時, N 越大,σ越大,構件變形越大,
可見：σ可以表示構件形變的大小。
N不變時，S越大,σ越小，構件的形變就越小，構件就越結實。 試解釋：運用應力，解釋粗繩比細繩
“結實”的問題。
通用技術·技術與設計二第三節 結構的強度與穩定性 【結構的強度】①圖中的花桿支柱，最薄弱的地方是______處，
原因是__________________________________________。B此處截面積最小，材料承受應力最大學以致用：　　閱讀課本P26材料，回答下列問題:②如果置于上板面的荷載超過桿件的承受能力，桿件會發生變形為________。斷裂通用技術·技術與設計二第三節 結構的強度與穩定性 【結構的強度】③同形狀，同尺寸的花展架，為什么鐵質的 比木質的更能承載？答：因?yàn)殍F質的容許應力比木質的容許應力大。學以致用：　　閱讀課本P26材料，回答下列問題:應用公式計算：
P26圖1-43中花桿支柱最粗處的直徑為3cm，最細處的直徑為最粗處的一半，外力沖擊所產生的內力為30N，試計算支柱上的最大應力為多少？解：最大應力發生在最細處，最大應力為內力和最細處的橫截面積之比：σ＝N/S
＝ 30/π(3/2/2)2N/cm2
＝16.98N/cm2⑴ 定義：物體結構抵抗變形的能力叫 強度。⑵ 表示：用應力來衡量、表示強度， 即科學又確切。3、強度：閱讀材料P25 什么是容許應力？ 構件的強度越大，它所能承受的容許應力越大。
三、.影響結構強度的主要因素試驗1:一張答題卡紙承載鉤碼的質量有限，改變它的形狀，會不會增加承載質量？動手試一試，并記錄承載鉤碼的質量。想一想，你能有幾種方法？ 演示試驗：1、形狀 結構的形狀略有改變，強度就會改變。包括結構外部形狀與結構的構件截面形狀。
結構的強度探究　課本P20有的礦泉水瓶上有若干凸起的橫向紋路，它的作用是什么? 增加瓶子的強度，
受力不容易變形。想一想：用手捏下列
杯子，誰容易變形？2、材料
形狀相同，材料不同，強度就不同。 不同的連接方式，受力傳遞方式和效果不一樣，結構的強度也不同。3、材料的連接方式榫接釘接螺栓連接膠粘繩系焊接鉚釘鉚
接 剛連接：被連接的構件在連接處不能相對
移動，也不能相對轉動，具體有
榫接、膠接、焊接等。膠接榫接小結一、應力與強度
σ＝N / S
二、影響結構強度的三因素：
結構的形狀、結構的材料與連接方式
