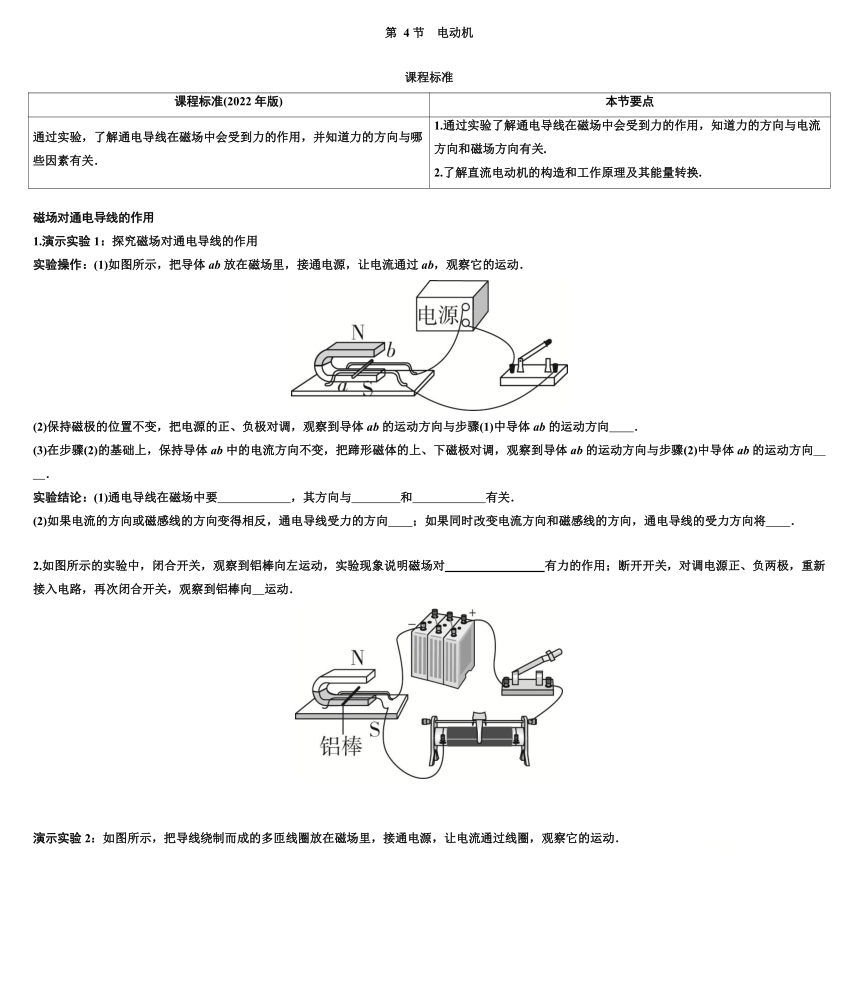

第 4節　電動機
課程標準
課程標準(2022年版) 本節要點
通過實驗，了解通電導線在磁場中會受到力的作用，并知道力的方向與哪些因素有關． 1.通過實驗了解通電導線在磁場中會受到力的作用，知道力的方向與電流方向和磁場方向有關. 2.了解直流電動機的構造和工作原理及其能量轉換.
磁場對通電導線的作用
1.演示實驗1：探究磁場對通電導線的作用
實驗操作：(1)如圖所示，把導體ab放在磁場里，接通電源，讓電流通過ab，觀察它的運動．
(2)保持磁極的位置不變，把電源的正、負極對調，觀察到導體ab的運動方向與步驟(1)中導體ab的運動方向相反．
(3)在步驟(2)的基礎上，保持導體ab中的電流方向不變，把蹄形磁體的上、下磁極對調，觀察到導體ab的運動方向與步驟(2)中導體ab的運動方向相反．
實驗結論：(1)通電導線在磁場中要受到力的作用，其方向與電流方向和磁感線的方向有關．
(2)如果電流的方向或磁感線的方向變得相反，通電導線受力的方向相反；如果同時改變電流方向和磁感線的方向，通電導線的受力方向?qū)⒉蛔儯?br/>2.如圖所示的實驗中，閉合開關，觀察到鋁棒向左運動，實驗現象說明磁場對 通電導體(或鋁棒)有力的作用；斷開開關，對調電源正、負兩極，重新接入電路，再次閉合開關，觀察到鋁棒向右運動．

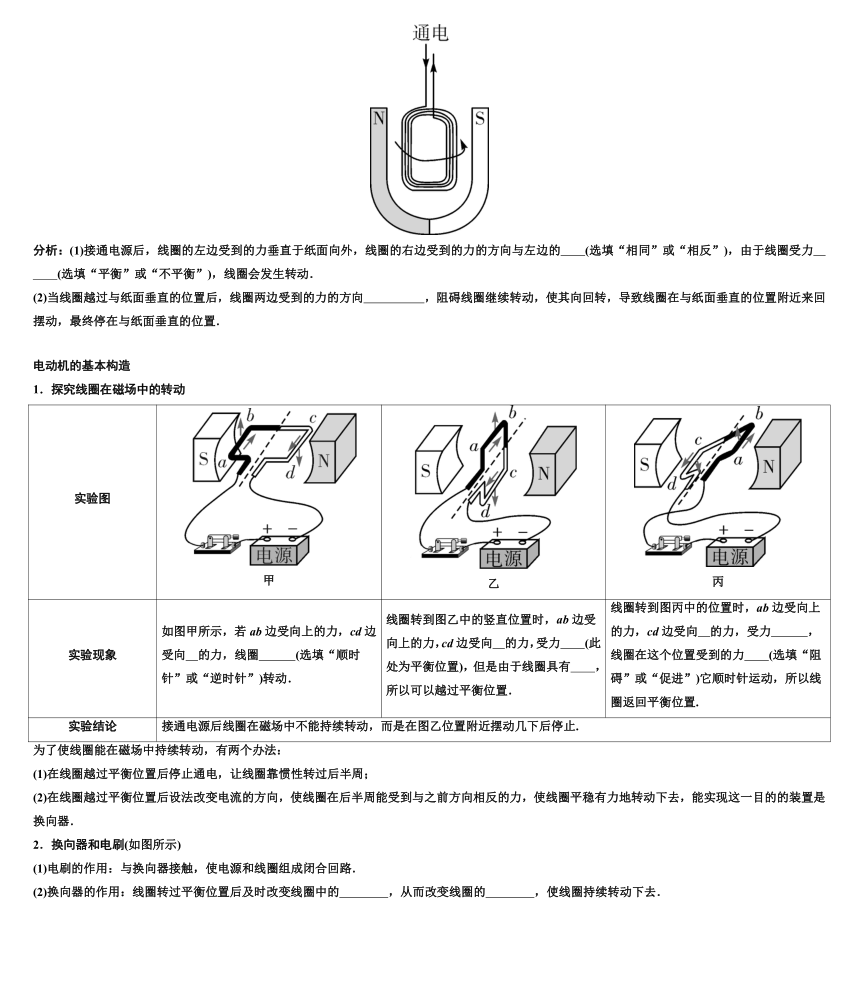

演示實驗2：如圖所示，把導線繞制而成的多匝線圈放在磁場里，接通電源，讓電流通過線圈，觀察它的運動．
分析：(1)接通電源后，線圈的左邊受到的力垂直于紙面向外，線圈的右邊受到的力的方向與左邊的相反(選填“相同”或“相反”)，由于線圈受力不平衡(選填“平衡”或“不平衡”)，線圈會發生轉動．
(2)當線圈越過與紙面垂直的位置后，線圈兩邊受到的力的方向不發生變化，阻礙線圈繼續轉動，使其向回轉，導致線圈在與紙面垂直的位置附近來回?cái)[動，最終停在與紙面垂直的位置．
電動機的基本構造
1．探究線圈在磁場中的轉動
實驗圖 甲 乙 丙
實驗現象 如圖甲所示，若ab邊受向上的力，cd邊受向下的力，線圈順時針(選填“順時針”或“逆時針”)轉動． 線圈轉到圖乙中的豎直位置時，ab邊受向上的力，cd邊受向下的力，受力平衡(此處為平衡位置)，但是由于線圈具有慣性，所以可以越過平衡位置． 線圈轉到圖丙中的位置時，ab邊受向上的力，cd邊受向下的力，受力不平衡，線圈在這個位置受到的力阻礙(選填“阻礙”或“促進”)它順時針運動，所以線圈返回平衡位置.
實驗結論 接通電源后線圈在磁場中不能持續轉動，而是在圖乙位置附近擺動幾下后停止.
為了使線圈能在磁場中持續轉動，有兩個辦法：
(1)在線圈越過平衡位置后停止通電，讓線圈靠慣性轉過后半周；
(2)在線圈越過平衡位置后設法改變電流的方向，使線圈在后半周能受到與之前方向相反的力，使線圈平穩有力地轉動下去，能實現這一目的的裝置是換向器．
2．換向器和電刷(如圖所示)
(1)電刷的作用：與換向器接觸，使電源和線圈組成閉合回路．
(2)換向器的作用：線圈轉過平衡位置后及時改變線圈中的電流方向，從而改變線圈的受力方向，使線圈持續轉動下去．
3．電動機(如圖所示)
(1)電動機的基本構造：轉子、定子．
(2)電動機的工作原理：通電線圈在磁場中受力轉動．
(3)線圈中的電流方向靠換向器的作用而發生改變，從而改變線圈的受力方向，使線圈持續轉動下去．
(4)電動機的能量轉化：電能主要轉化為機械能．
(5)生活中的電動機：電扇、洗衣機、電動車馬達、水泵、電梯等．
電動機
4.如圖所示為直流電動機的工作原理．以下相關分析中正確的是(　C　)
A．將電源和磁鐵的兩極同時對調，線圈會反方向轉動
B．電動機工作過程中，消耗的電能全部轉化為機械能
C．電動機工作過程中，線圈在平衡位置時電流為零
D．電動機工作過程中，線圈中的電流方向保持不變
小結
　　電動機是利用通電導線在磁場中受力運動的原理工作的，且所受力的方向與電流的方向和磁場的方向有關；工作時，消耗電能主要產生機械能；使線圈持續轉動的原因是存在換向器；在平衡位置時，電刷與換向器分離，電路斷路．
5.同學們?cè)谥谱麟妱?dòng)機模型時，把一段粗漆包線繞成約3 cm×2 cm的矩形線圈，然后，用小刀刮去兩端引線的漆皮．用硬金屬絲做兩個支架，固定在硬紙板上．兩個支架分別與電池的兩極相連．把線圈放在支架上，線圈下放一塊強磁體，如圖所示．給線圈通電并用手輕推一下，線圈就會不停地轉下去．
(1)用小刀刮去線圈引線的漆皮，刮線的要求是B．
A．兩端全刮掉
B．一端全部刮掉，另一端只刮半周
(2)線圈在轉動過程中電能轉化為機械能．
(3)小華組裝好實驗裝置，接通電源后，發現線圈不能轉動．寫出一個可能造成該現象的原因：線圈剛好處于平衡位置(或電流太小).
6.小明對電流表指針偏轉的原因產生了興趣，他在實驗室找到一只可拆卸的電流表，進行了如下探究．
(1)打開外殼，觀察電流表的內部結構，示意圖如圖所示．按照操作規范將電流表串聯接入電路，通電后線圈轉動，帶動指針偏轉；撤去磁體再次通電，指針不動．這說明電流表指針偏轉的原因是通電線圈在磁場中受力轉動，這與電動機的工作原理相同．
(2)若讓電流從電流表的“－”接線柱流入，“＋”接線柱流出，指針偏轉方向會與(1)中的偏轉方向相反，因此使用電流表時不能把接線柱接反．
揚聲器(如圖所示)
閱讀教材P136的“科學世界——揚聲器是怎樣發聲的”，并觀察揚聲器的結構，總結歸納揚聲器的有關知識：
(1)作用：揚聲器是把電信號轉換成聲音信號的一種裝置．
(2)構造：由永久磁體、線圈、錐形紙盆構成．
(3)工作原理：通電線圈在磁場中受力運動．
(4)工作過程：當線圈中通有電流時，線圈受到永久磁體的作用向左運動；當線圈中通過相反方向的電流時，線圈受到永久磁體的作用向右運動．由于通過線圈的電流是交變電流，它的方向不斷變化，線圈就不斷地來回振動，帶動錐形紙盆也來回振動，于是揚聲器就發出了聲音．
7.收音機、電視機、音響里都有揚聲器，如圖所示，在工作過程中(　B　)
A．通入線圈的是直流電流
B．磁場對通電線圈有力的作用
C．線圈中的電流方向改變時，振動的方向不變
D．機械能轉化為電能
