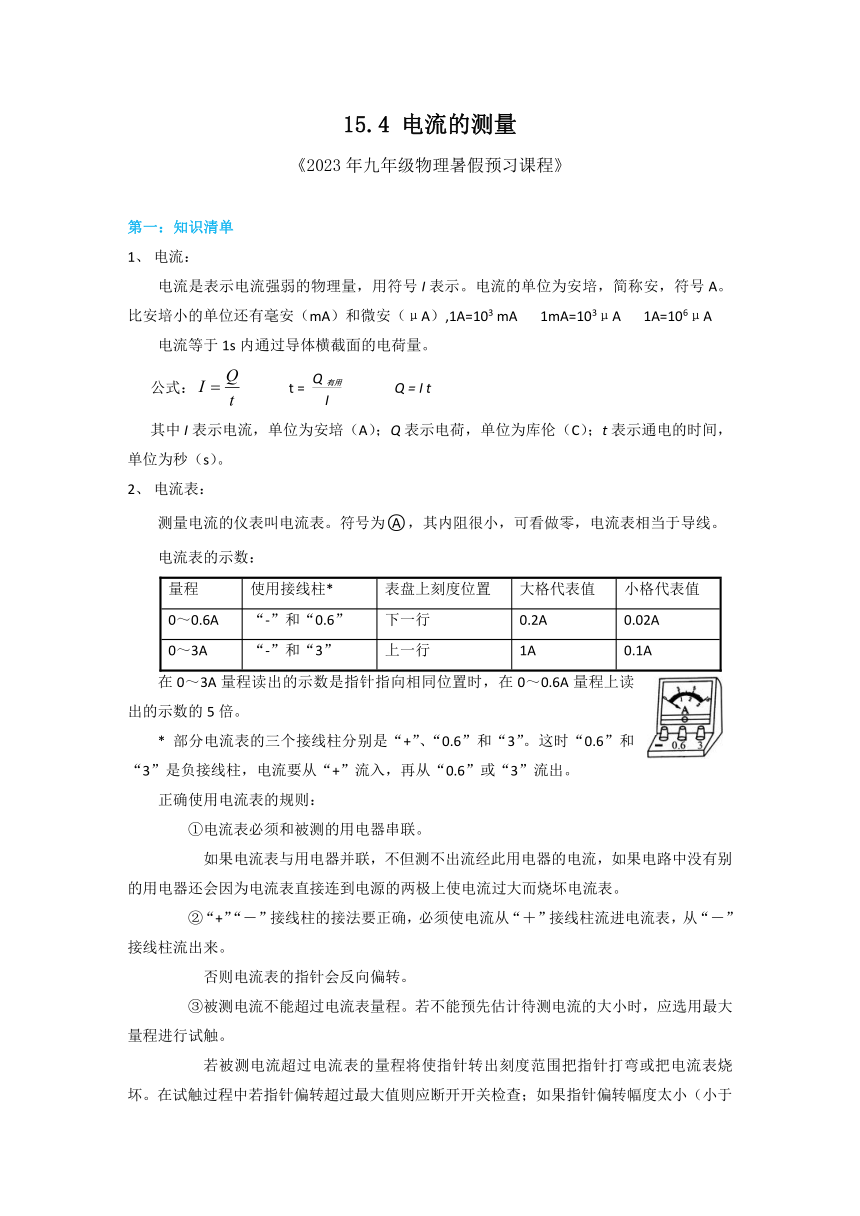

15.4 電流的測量
《2023年九年級物理暑假預習課程》
第一：知識清單
電流：
電流是表示電流強弱的物理量，用符號I表示。電流的單位為安培，簡稱安，符號A。比安培小的單位還有毫安（mA）和微安（μA）,1A=103 mA 1mA=103μA 1A=106μA
電流等于1s內通過導體橫截面的電荷量。
公式： t = Q = I t
其中I表示電流，單位為安培（A）；Q表示電荷，單位為庫倫（C）；t表示通電的時間，單位為秒。
電流表：
測量電流的儀表叫電流表。符號為，其內阻很小，可看做零，電流表相當于導線。
電流表的示數：
量程 使用接線柱* 表盤上刻度位置 大格代表值 小格代表值
0～0.6A “-”和“0.6” 下一行 0.2A 0.02A
0～3A “-”和“3” 上一行 1A 0.1A
在0～3A量程讀出的示數是指針指向相同位置時，在0～0.6A量程上讀出的示數的5倍。
* 部分電流表的三個接線柱分別是“+”、“0.6”和“3”。這時“0.6”和“3”是負接線柱，電流要從“+”流入，再?gòu)摹?.6”或“3”流出。
正確使用電流表的規則：
①電流表必須和被測的用電器串聯。
如果電流表與用電器并聯，不但測不出流經此用電器的電流，如果電路中沒有別的用電器還會因?yàn)殡娏鞅碇苯舆B到電源的兩極上使電流過大而燒壞電流表。
②“+”“－”接線柱的接法要正確，必須使電流從“＋”接線柱流進電流表，從“－”接線柱流出來。
否則電流表的指針會反向偏轉。
③被測電流不能超過電流表量程。若不能預先估計待測電流的大小時，應選用最大量程進行試觸。
若被測電流超過電流表的量程將使指針轉出刻度范圍把指針打彎或把電流表燒壞。在試觸過程中若指針偏轉超過最大值則應斷開開關檢查；如果指針偏轉幅度太小（小于0.6A），會影響讀數的準確性，應選用小量程檔。
④絕對不允許不經過用電器而把電流表直接連到電源的兩極上。
否則將燒壞電流表。
使用電表前，如果指針不指零，可調整中央調零螺旋使指針調零。
第二：典型例題
1、關于電流的形成，下列的說法中正確的是（　　）
A．電荷只要運動就會形成電流
B．只有正電荷的定向移動才形成電流
C．只有負電荷的定向移動才形成電流
D．正電荷或負電荷作定向移動，都可以形成電流
【答案】D
【解析】解：無論正電荷還是負電荷，只要發生定向移動，就能形成電流。
故選：D。

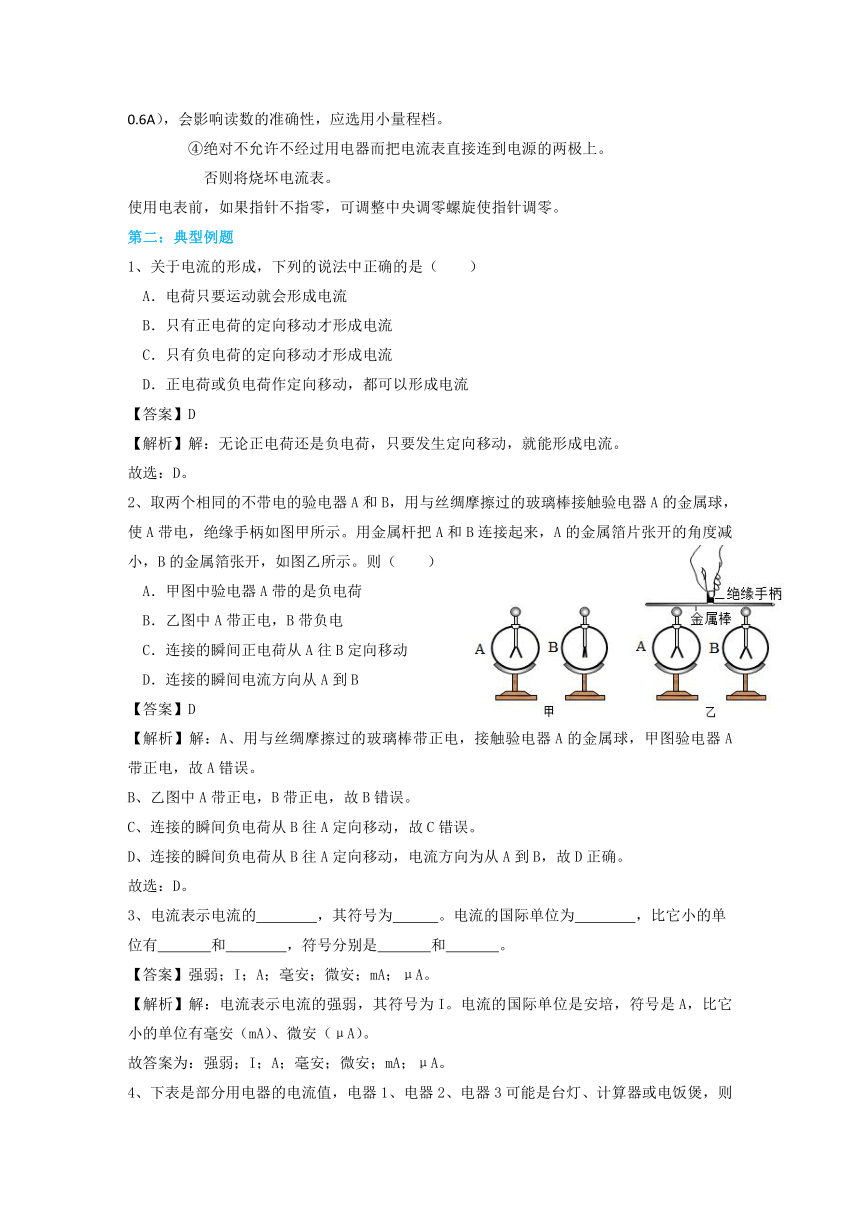

2、取兩個相同的不帶電的驗電器A和B，用與絲綢摩擦過的玻璃棒接觸驗電器A的金屬球，使A帶電，絕緣手柄如圖甲所示。用金屬桿把A和B連接起來，A的金屬箔片張開的角度減小，B的金屬箔張開，如圖乙所示。則（　　）
A．甲圖中驗電器A帶的是負電荷
B．乙圖中A帶正電，B帶負電
C．連接的瞬間正電荷從A往B定向移動
D．連接的瞬間電流方向從A到B
【答案】D
【解析】解：A、用與絲綢摩擦過的玻璃棒帶正電，接觸驗電器A的金屬球，甲圖驗電器A帶正電，故A錯誤。
B、乙圖中A帶正電，B帶正電，故B錯誤。
C、連接的瞬間負電荷從B往A定向移動，故C錯誤。
D、連接的瞬間負電荷從B往A定向移動，電流方向?yàn)閺腁到B，故D正確。
故選：D。
3、電流表示電流的　 　，其符號為　 　。電流的國際單位為　 　，比它小的單位有　 　和　 　，符號分別是　 　 和　 　。
【答案】強弱；I；A；毫安；微安；mA；μA。
【解析】解：電流表示電流的強弱，其符號為I。電流的國際單位是安培，符號是A，比它小的單位有毫安（mA）、微安（μA）。
故答案為：強弱；I；A；毫安；微安；mA；μA。
4、下表是部分用電器的電流值，電器1、電器2、電器3可能是臺燈、計算器或電飯煲，則臺燈應該是電器　 　，計算器應該是電器　 。電鈑煲應該是　　 （填寫電器序號）
電器1 電器2 電器3
100μA 0.2A 3A
【答案】2；1；3。
【解析】解：生活經驗告訴我們；三者中電飯煲的電功率最大，臺燈次之，計算器最小，正常工作時電飯煲通過的電流最大，臺燈次之，計算器最小。所以臺燈應該是電器2，計算器應該是電器1，電飯煲應該是電器3。
故答案為：2；1；3。

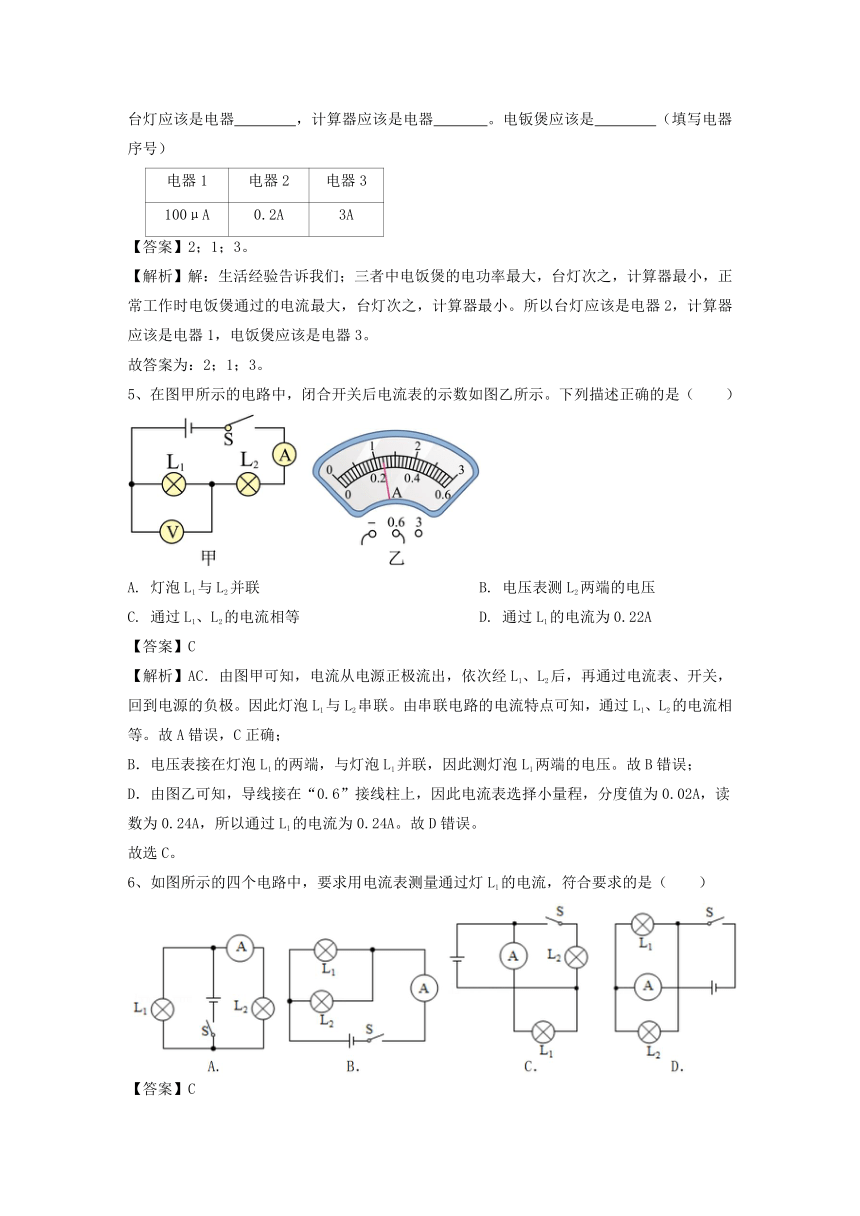

5、在圖甲所示的電路中，閉合開關后電流表的示數如圖乙所示。下列描述正確的是（　　）
A. 燈泡L1與L2并聯 B. 電壓表測L2兩端的電壓
C. 通過L1、L2的電流相等 D. 通過L1的電流為0.22A
【答案】C
【解析】AC．由圖甲可知，電流從電源正極流出，依次經L1、L2后，再通過電流表、開關，回到電源的負極。因此燈泡L1與L2串聯。由串聯電路的電流特點可知，通過L1、L2的電流相等。故A錯誤，C正確；
B．電壓表接在燈泡L1的兩端，與燈泡L1并聯，因此測燈泡L1兩端的電壓。故B錯誤；
D．由圖乙可知，導線接在“0.6”接線柱上，因此電流表選擇小量程，分度值為0.02A，讀數為0.24A，所以通過L1的電流為0.24A。故D錯誤。
故選C。
6、如圖所示的四個電路中，要求用電流表測量通過燈L1的電流，符合要求的是（　　）
【答案】C
【解析】解：A、電流表與L2串聯，測L2的電流，該選項錯誤；
B、電流表接在干路上，測的是干路的電流，該選項錯誤；
C、電流表與L1串聯，測的是L1的電流，該選項正確；
D、電流表在干路上了，測的是干路的電流，該選項錯誤。
故選：C。
7、如圖，開關控制干路，電流表A1測　 　的電流，電流表A2測　 　的電流。（選填“L1”“L2”或“干路”）
【答案】L1；干路。
【解析】解：讀圖可知，當開關S閉合后，電路中的電流路徑有兩條，分別流經燈L1和燈L2，故兩燈是并聯；開關S處在干路中，可以控制干路電路的通斷，即開關S控制燈L1和L2；觀察電流表所接入的位置可以看出，A1與燈L1串聯，測的是燈L1所在支路的電流，而電流表A2接在干路中，測干路電流。
故答案為：L1；干路。
8、如圖所示在圖中電流表A的示數為0.5A，A1的示數為0.2A，若要A2測L2的電流，請將A2正確地連入電路。
【答案】如圖所示；
【解析】解：因A的示數為0.5A，A1示數為0.2A，則說明A只能接在干路中，L1與L2應并聯，L2的電流I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；故應選量程0～0.6A；
故電路如圖所示：
9、如圖所示是小明設計的電路，他想利用電流表測量?jī)芍粺襞莸目傠娏鳎渲杏幸惶庍B線錯誤，請你在連接錯誤的導線上畫“×”并改正。
【答案】如圖所示；
【解析】解：由圖可知，該電路為并聯電路，他想利用電流表測量?jī)芍粺襞莸目傠娏鳎瑒t電流表應該串聯在干路中，故燈泡L1與電源正極之間的導線是錯誤的，修改如圖所示：
第三：自主練習
1．圖中，能直接測量通過燈L1電流的電路是（　　）
A．
B．
C．
D．
2．如圖所示，兩個規格不同的電燈L1、L2接在電路中．閉合開關，以下判斷正確的是（　　）
A．L1、L2串聯 B．通過L1、L2的電流相等
C．電流表測干路中的電流 D．電流表測通過L2的電流
3.如圖所示，能正確地測出小燈泡L2電流的電路是（　　）
A　　　 　　　　　B C　　　 　　　　　D
4.單位及換算：2μA=______A, 0.5A=_____mA.
5.圖中電流表的分度值是 A，示數是 A。
6. 畫線連接下面的實物圖，使小燈泡能夠發光并且電流表能夠測出流過小燈泡的電流（估計為0.1 —0.3 A）。
7.如圖所示是未完成連接的實物圖，請用筆畫線代替導線完成該電路的連接。要求：兩燈并聯。開關S在干路上，電流表只測通過L1的電流，導線不能交叉。
流過某手電筒小燈泡的電流大約是 0.25 A，等于多少毫安？某半導體收音機電池的供電電流最大可達120 mA，等于多少安？
