第二講 電路與電路圖
A.知識新知

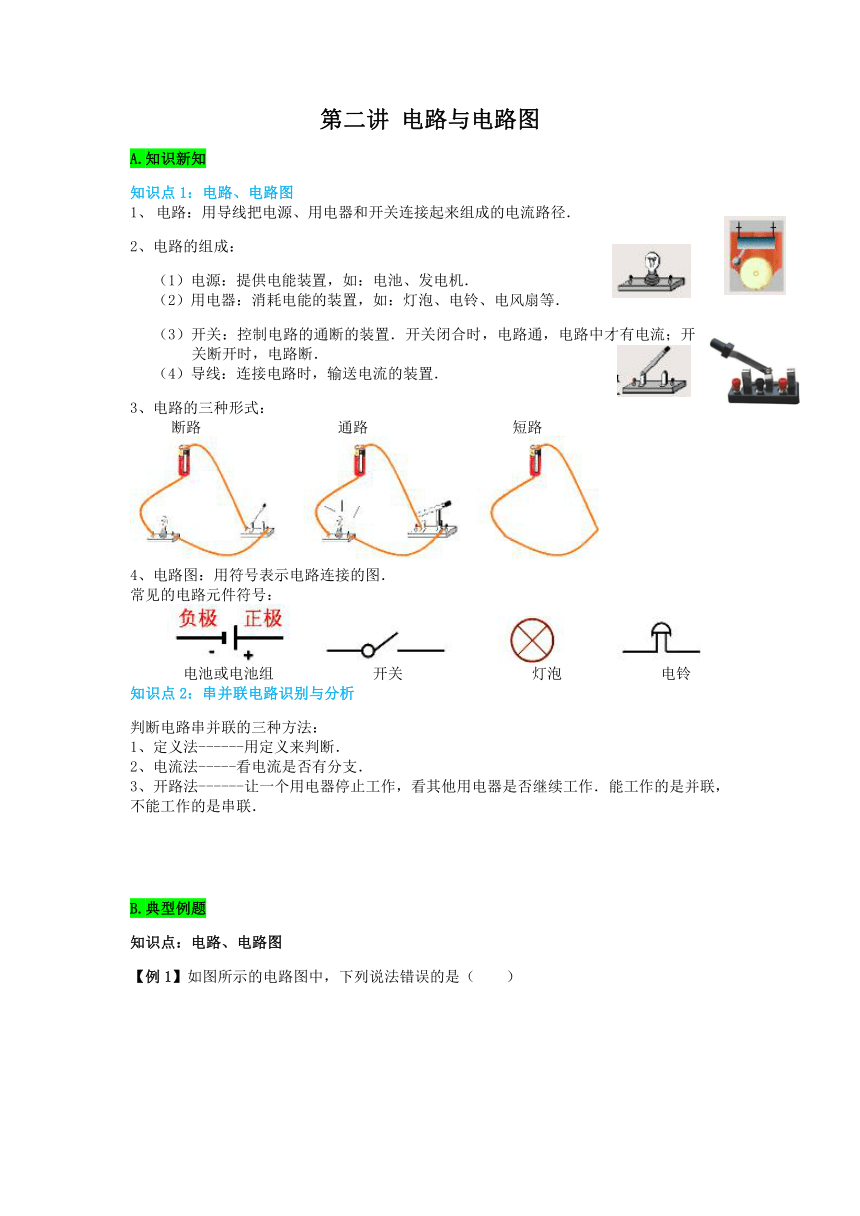

知識點1：電路、電路圖
電路：用導線把電源、用電器和開關連接起來組成的電流路徑．
2、電路的組成：
（1）電源：提供電能裝置，如：電池、發電機．
（2）用電器：消耗電能的裝置，如：燈泡、電鈴、電風扇等．
（3）開關：控制電路的通斷的裝置．開關閉合時，電路通，電路中才有電流；開關斷開時，電路斷．
（4）導線：連接電路時，輸送電流的裝置．
3、電路的三種形式：
斷路 通路 短路
4、電路圖：用符號表示電路連接的圖．
常見的電路元件符號：
電池或電池組 開關 燈泡 電鈴
知識點2：串并聯電路識別與分析
判斷電路串并聯的三種方法：
1、定義法------用定義來判斷．
2、電流法-----看電流是否有分支．
3、開路法------讓一個用電器停止工作，看其他用電器是否繼續工作．能工作的是并聯，不能工作的是串聯．
B.典型例題
知識點：電路、電路圖

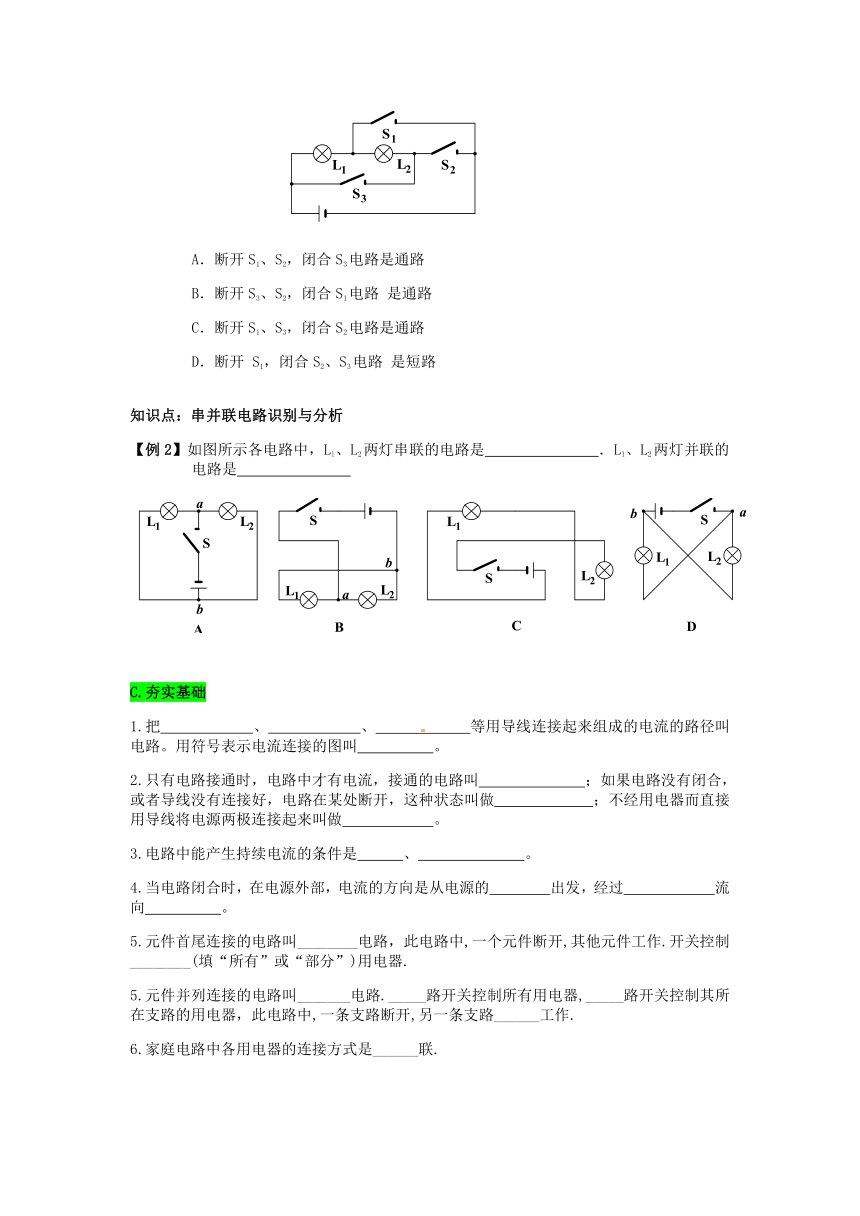

【例1】如圖所示的電路圖中，下列說法錯誤的是（　　）
A．?dāng)嚅_S1、S2，閉合S3電路是通路
B．?dāng)嚅_S3、S2，閉合S1電路 是通路
C．?dāng)嚅_S1、S3，閉合S2電路是通路
D．?dāng)嚅_ S1，閉合S2、S3電路 是短路
知識點：串并聯電路識別與分析
【例2】如圖所示各電路中，Ll、L2兩燈串聯的電路是 ．Ll、L2兩燈并聯的電路是
C.夯實基礎
1.把 、 、 等用導線連接起來組成的電流的路徑叫電路。用符號表示電流連接的圖叫 。
2.只有電路接通時，電路中才有電流，接通的電路叫 ；如果電路沒有閉合，或者導線沒有連接好，電路在某處斷開，這種狀態叫做 ；不經用電器而直接用導線將電源兩極連接起來叫做 。
3.電路中能產生持續電流的條件是 、 。
4.當電路閉合時，在電源外部，電流的方向是從電源的 出發，經過 流向 。
5.元件首尾連接的電路叫________電路，此電路中,一個元件斷開,其他元件工作.開關控制________(填“所有”或“部分”)用電器.
5.元件并列連接的電路叫_______電路._____路開關控制所有用電器,_____路開關控制其所在支路的用電器，此電路中,一條支路斷開,另一條支路______工作.
6.家庭電路中各用電器的連接方式是______聯.
D.進階拓展

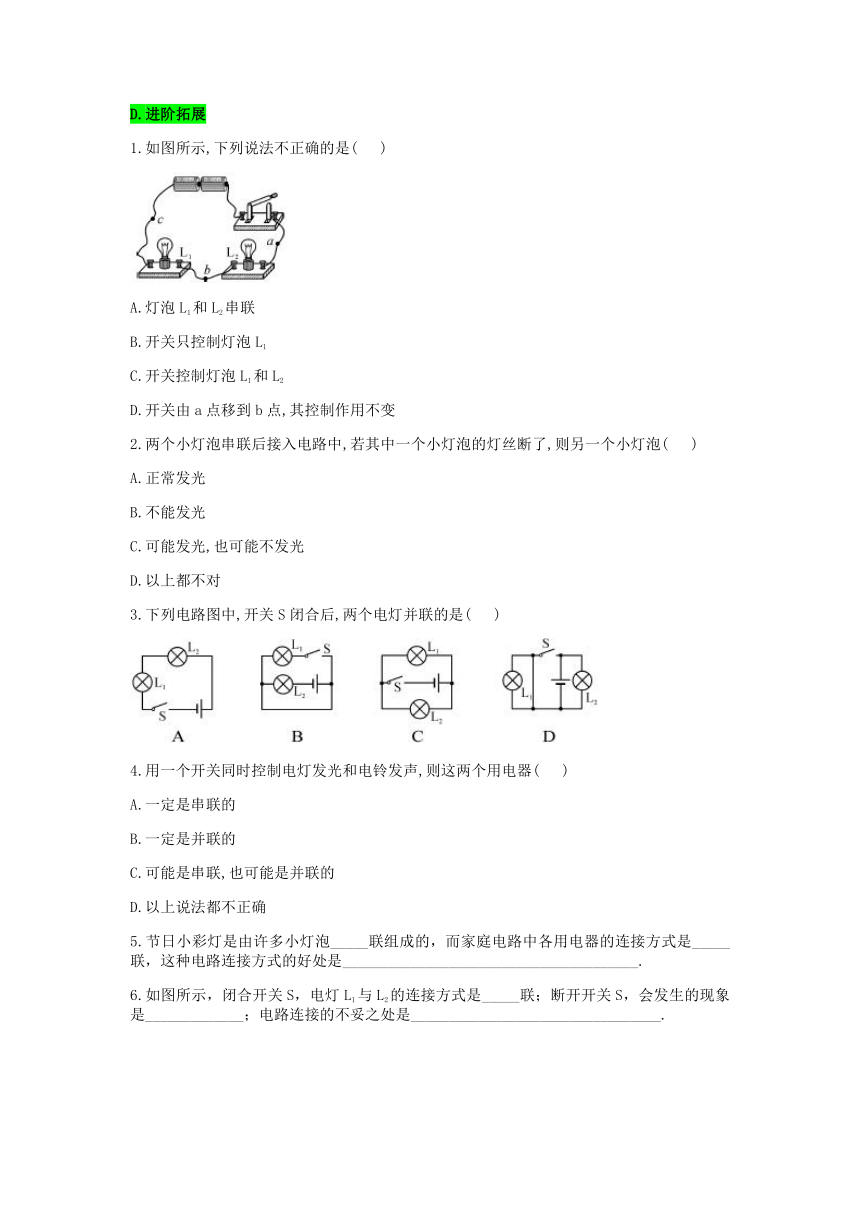

1.如圖所示,下列說法不正確的是( )
A.燈泡L1和L2串聯
B.開關只控制燈泡L1
C.開關控制燈泡L1和L2
D.開關由a點移到b點,其控制作用不變
2.兩個小燈泡串聯后接入電路中,若其中一個小燈泡的燈絲斷了,則另一個小燈泡( )
A.正常發光
B.不能發光
C.可能發光,也可能不發光
D.以上都不對
3.下列電路圖中,開關S閉合后,兩個電燈并聯的是( )
4.用一個開關同時控制電燈發光和電鈴發聲,則這兩個用電器( )
A.一定是串聯的
B.一定是并聯的
C.可能是串聯,也可能是并聯的
D.以上說法都不正確
5.節日小彩燈是由許多小燈泡_____聯組成的，而家庭電路中各用電器的連接方式是_____聯，這種電路連接方式的好處是_______________________________________.
6.如圖所示，閉合開關S，電燈L1與L2的連接方式是_____聯；斷開開關S，會發生的現象是_____________；電路連接的不妥之處是_________________________________.

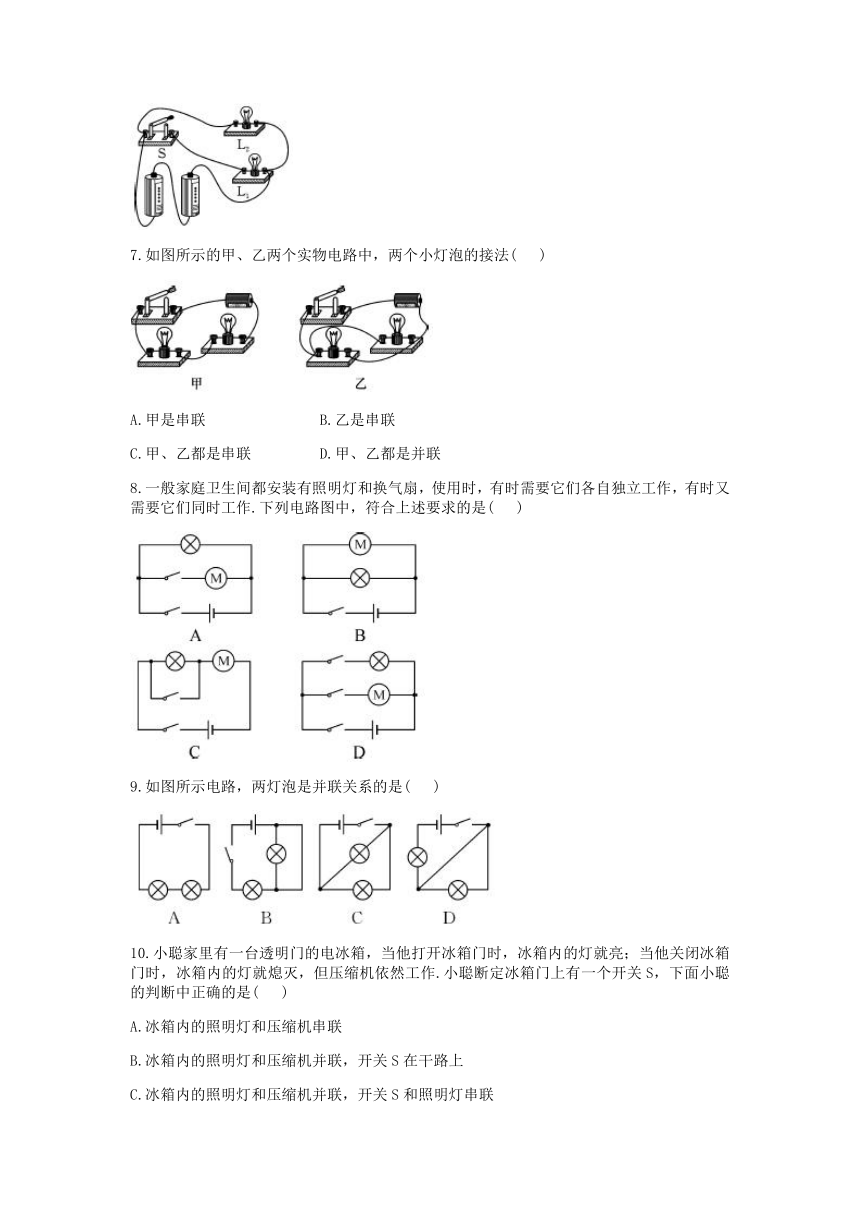

7.如圖所示的甲、乙兩個實物電路中，兩個小燈泡的接法( )
A.甲是串聯 B.乙是串聯
C.甲、乙都是串聯 D.甲、乙都是并聯
8.一般家庭衛生間都安裝有照明燈和換氣扇，使用時，有時需要它們各自獨立工作，有時又需要它們同時工作.下列電路圖中，符合上述要求的是( )
9.如圖所示電路，兩燈泡是并聯關系的是( )
10.小聰家里有一臺透明門的電冰箱，當他打開冰箱門時，冰箱內的燈就亮；當他關閉冰箱門時，冰箱內的燈就熄滅，但壓縮機依然工作.小聰斷定冰箱門上有一個開關S，下面小聰?shù)呐袛嘀姓_的是( )
A.冰箱內的照明燈和壓縮機串聯
B.冰箱內的照明燈和壓縮機并聯，開關S在干路上
C.冰箱內的照明燈和壓縮機并聯，開關S和照明燈串聯
D.冰箱內的照明燈和壓縮機并聯，開關S和壓縮機串聯
11.如圖所示，電路中的小燈泡L1、L2是______(填“串聯”或“并聯”).若小燈泡L1的燈絲斷了后，再閉合開關S.小燈泡L2將______(填“發光”或“不發光”).
12.如圖所示,若只需燈L1發光,則用導線連接____接線柱;若連接B、C接線柱,則燈L1、L2______聯;若使燈L1、L2并聯,則應將接線柱A與B連接,接線柱C與_____連接.
13.如圖是小麗同學探究并聯電路中的開關的控制作用的實物連接圖，請在下面橫線上填寫當圖中開關S1、S2處于以下狀態時，燈泡A、B的亮熄情況：
(1)S1斷開，S2閉合時________________________；
(2)S1閉合，S2斷開時________________________；
(3)S1和S2都閉合時__________________________.
14.小亮和小剛是同班好朋友，又是住在同一家屬樓上下層的鄰居，經常一起去上學.為了相約方便，他們想連接一個能夠相互呼叫的電路，只要一方按下自己書桌上的開關，對方書桌上的電鈴就會響.如圖是他們設計的電路，你認為這個電路圖________(“符合”或“不符合”)要求.如果不符合，改進的辦法是________________________________.
E.習題訓練
1. 如圖所示，電燈發光的條件是（ ）
A.S1和S2都閉合 B.S1斷開，S2閉合
C.S1閉合，S2斷開 D.S1和S2都斷開
2．小峰為了探究某電動玩具車內部電動機與指示燈的連接方式，他將這輛玩具車的電池取下，保持開關閉合，轉動車輪，車上的指示燈還能發光．進一步探究發現，玩具車內部電路是由電源、開關、電動機、指示燈各一個組成的，則該玩具車電路中電動機與指示燈(　　)
A．可以確定，一定串聯
B．可以確定，一定并聯
C．可以確定，串聯、并聯都行
D．需要再斷開開關，轉動車輪，觀察指示燈是否發光，才能判斷
3．如圖所示，電路元件及導線連接均完好，閉合開關S1、S2，則(　　)
A．L1不能發光，L2能發光
B．L1能發光，L2不能發光
C．L1、L2都能發光
D．L1、L2都不能發光
4．對如圖所示電路的分析，錯誤的是(　　)
A．當斷開S1、S2，閉合S3時，R1與R2為串聯
B．當斷開S3，閉合S1、S2時，R1與R2為并聯
C．當斷開S1，閉合S2、S3時，R1與R2為串聯
D．只要同時閉合S1、S3，就會出現短路現象
5．現代社會倡導文明出行，某班同學對十字路口人行橫道的紅、綠交通信號燈進行了觀察，畫出了如圖所示的控制人行紅、綠燈的電路圖，你認為可行的是(　　)
6．衛生間里安裝了照明燈和換氣扇，有時需要獨立工作，有時需要同時工作．下列電路圖符合要求的是(　　)
7．某品牌的微型電腦吸塵器有兩個開關，開關S1控制照明燈L和吸塵器電動機M，開關S2只控制吸塵器電動機M.如圖所示的電路圖中符合要求的是(　　)
8．為了安全，汽車行駛時駕駛員必須系好安全帶．當系好安全帶時，相當于閉合開關，指示燈不亮；沒系好安全帶時，相當于斷開開關，指示燈發光．符合上述要求的正確電路圖是(　　)
9. 如圖是一個封閉的電路盒,盒蓋上有兩個燈泡和一個開關,撥動開關,兩燈同時亮或同時滅.
(1)有同學說,這兩個燈泡是串聯的.你的看法是_______________;簡述理由：___________________________________.
(2)不打開盒子,不添加輔助器材,如何證明你的上述看法？簡要說明你的操作方法及結論：___________________________________________________________________________________________________.
