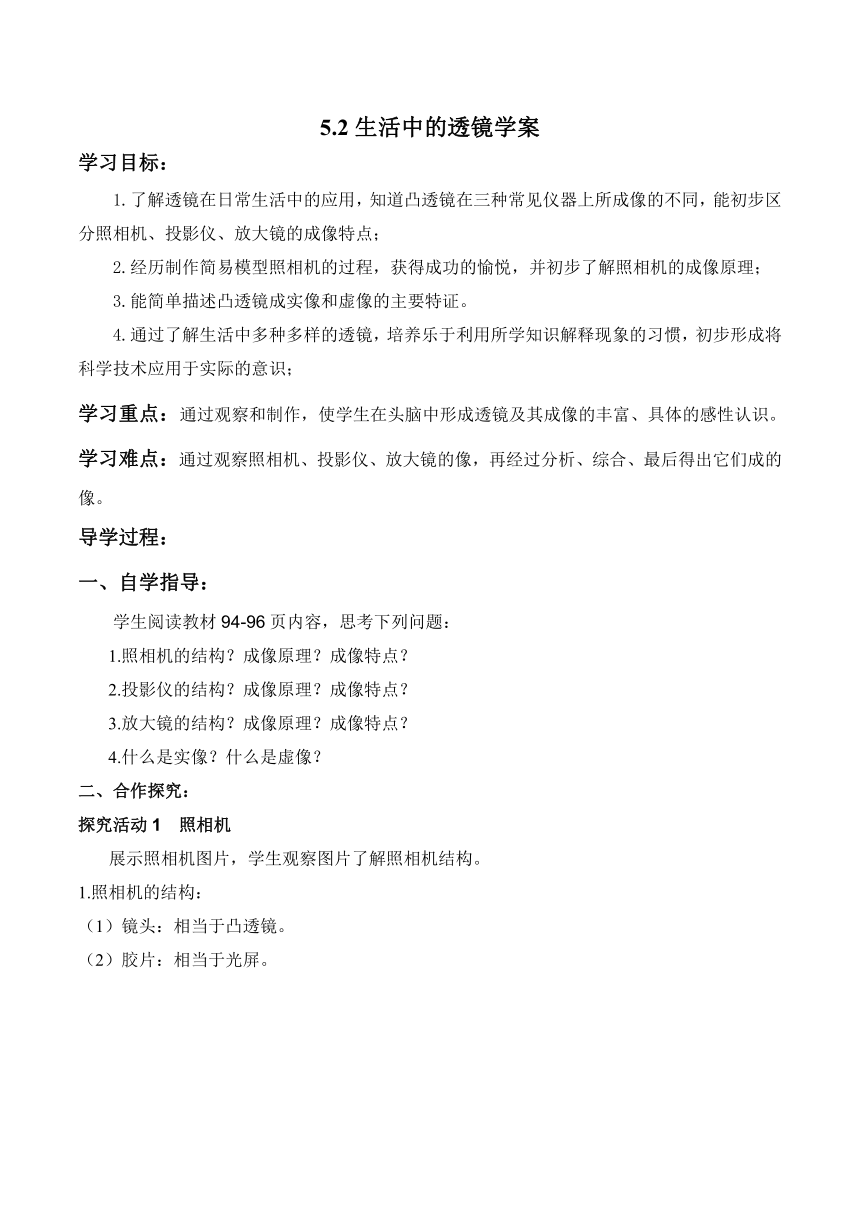

5.2生活中的透鏡學案
學習目標：
1.了解透鏡在日常生活中的應用，知道凸透鏡在三種常見儀器上所成像的不同，能初步區分照相機、投影儀、放大鏡的成像特點；
2.經歷制作簡易模型照相機的過程，獲得成功的愉悅，并初步了解照相機的成像原理；
3.能簡單描述凸透鏡成實像和虛像的主要特證。
4.通過了解生活中多種多樣的透鏡，培養樂于利用所學知識解釋現象的習慣，初步形成將科學技術應用于實際的意識；
學習重點：通過觀察和制作，使學生在頭腦中形成透鏡及其成像的豐富、具體的感性認識。
學習難點：通過觀察照相機、投影儀、放大鏡的像，再經過分析、綜合、最后得出它們成的像。
導學過程：
自學指導：
學生閱讀教材94-96頁內容，思考下列問題：
1.照相機的結構？成像原理？成像特點？
2.投影儀的結構？成像原理？成像特點？
3.放大鏡的結構？成像原理？成像特點？
4.什么是實像？什么是虛像？
二、合作探究：
探究活動1 照相機
展示照相機圖片，學生觀察圖片了解照相機結構。
1.照相機的結構：
（1）鏡頭：相當于凸透鏡。
（2）膠片：相當于光屏。

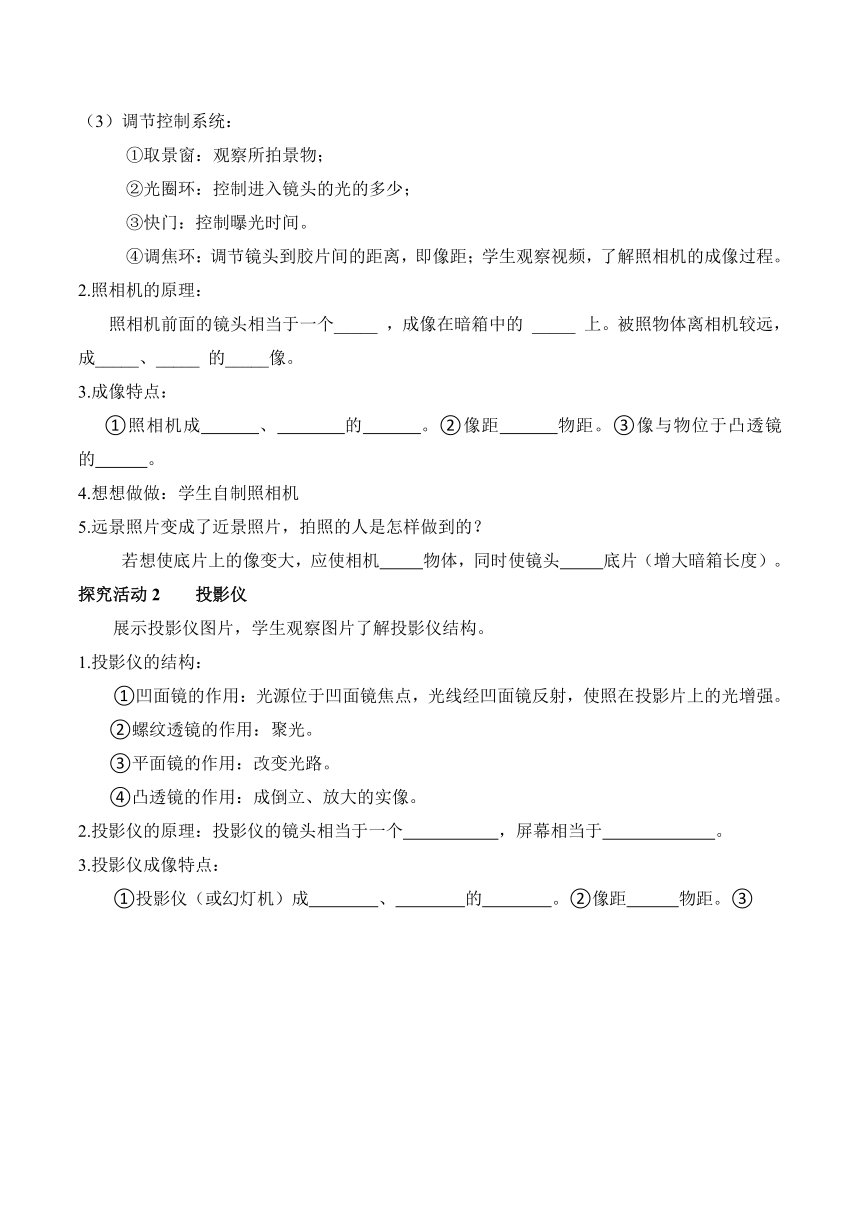

（3）調節控制系統：
①取景窗：觀察所拍景物；
②光圈環：控制進入鏡頭的光的多少；
③快門：控制曝光時間。
④調焦環：調節鏡頭到膠片間的距離，即像距；學生觀察視頻，了解照相機的成像過程。
2.照相機的原理：
照相機前面的鏡頭相當于一個_____ ，成像在暗箱中的 _____ 上。被照物體離相機較遠，成_____、_____ 的_____像。
3.成像特點：
①照相機成 、 的 。②像距 物距。③像與物位于凸透鏡的 。
4.想想做做：學生自制照相機
5.遠景照片變成了近景照片，拍照的人是怎樣做到的？
若想使底片上的像變大，應使相機 物體，同時使鏡頭 底片（增大暗箱長度）。
探究活動2 投影儀
展示投影儀圖片，學生觀察圖片了解投影儀結構。
1.投影儀的結構：
①凹面鏡的作用：光源位于凹面鏡焦點，光線經凹面鏡反射，使照在投影片上的光增強。
②螺紋透鏡的作用：聚光。
③平面鏡的作用：改變光路。
④凸透鏡的作用：成倒立、放大的實像。
2.投影儀的原理：投影儀的鏡頭相當于一個 ，屏幕相當于 。
3.投影儀成像特點：
①投影儀（或幻燈機）成 、 的 。②像距 物距。③
像與物位于凸透鏡的 。
4. 要將圖片放大并投影怎么辦？要使像看起來是正的怎么辦？要使像呈現在屏幕上怎么辦？

探究活動3 放大鏡
展示圖片，觀察生活中的放大鏡現象。
1.放大鏡成像原理：把放大鏡放在物體跟眼睛之間，適當調整距離，我們就能看清物體的細微之處。
實驗1：我們桌子上放有放大鏡，放大鏡是凸透鏡，也是常用的光學儀器之一。現在用它看書上的字觀察有什么現象？
學生觀察討論：放大鏡能使書上的字放大，字是正立的，說明放大鏡能成正立、放大的像。
實驗2：放大鏡慢慢遠離課本，觀察字的大小有什么變化？
學生觀察討論：剛開始移動放大鏡，離書越遠，字越大，到了一定距離以后，字變模糊。伸直胳膊拿著放大鏡看外面的景物是倒立和縮小的。放大鏡成的像與物在凸透鏡同一側。放大鏡成的像打不到屏幕上。
2.放大鏡成像特點：放大鏡是 ，能成 、 的 。
探究活動4 實像與虛像的區別
剛才我們通過自己動手、觀察、研究了照相機、投影儀、放大鏡的成像特點。他們成的像有什么異同點？
實像是實際光線會聚而成的，可以用屏接到，當然也能用眼看到，都是倒立的。
平面鏡所成的像是虛像，放大鏡所成的像也是虛像。凸透鏡成虛像時，通過凸透鏡射出的光沒有會聚，只是人眼逆著出射光方向看去，感到光是從放置物體那一側成虛像發出的，所以物體和虛像位于凸透鏡的同側。
虛像不是由實際光線會聚成的，而是實際光線的反射光線或折射光線的反向延長線相交而成的，只能用眼看到，不能用屏接收，都是正立的
三、鞏固提升：
1、用照相機照相時，物體在膠卷上形成（ ）
A、縮小的倒立實像 B、放大的正立實像
C、縮小的正立實像 D、縮小的倒立虛像
2、放映幻燈時，銀幕出現的畫面是幻燈片上畫面的( )
A．正立放大的虛像 B．正立放大的實像
C．倒立放大的實像 D．等大倒立的實像
3、關于光學器材或設備，下列說法正確的是( )
A.照相機、幻燈機的鏡頭都相當于一個凸透鏡
B.使用幻燈機時，為了在屏幕上得到正立的像，幻燈片應倒立放置
C.放大鏡只能成放大的像
D."老花眼"是將像成在了視網膜的后面
4．小張同學將一只薄凸透鏡放在花盆前，通過透鏡觀察到的花是正立的，則（ ）
A．此時通過透鏡看到的是花的縮小的虛像
B．此時通過透鏡看到的是花的放大的實像
C．如果讓透鏡移近花盆一些，透鏡所成的花的像將變大一些
D．如果讓透鏡逐漸遠離花盆，透鏡所成的有可能是花的倒立實像
5.下列不屬于透鏡在日常生活中應用的是（ ）
A．照相機 B．放大鏡 C．投影儀 D．潛望鏡
6.如圖所示，S′是物體S經過凸透鏡所成的像，那么此圖表示什么的成像示意圖（ ）
A．照相機 　　B．放大鏡
C．幻燈機　 　D．投影儀
7.照相機鏡頭相當于一個_________，來自物體的光經過鏡頭后會聚在膠卷上，形成一個_________（放大、縮小）的像。實際拍攝時，為使遠近物體都能成清晰的像，應調節照相機的________到膠片的距離。
8.清晨，小草的露珠下面的葉脈看起來比較大，這是露珠產生了______鏡的功能，形成了放大的______像，這是由于光的______射現象的結果。
