復習回顧：歐姆定律公式的 練習
1、當加在某導體兩端電壓為4V時，通過它的電流為0.25A，則這導體的電阻為______Ω；
當加在它兩端的電壓增大1倍時，該導體的電阻為______ Ω,導體中通過的電流為_______A 。
當加在它兩端的電壓為零時，該導體的電阻為______ Ω,導體中通過的電流為_______A 。
16
0.5
16
16
0

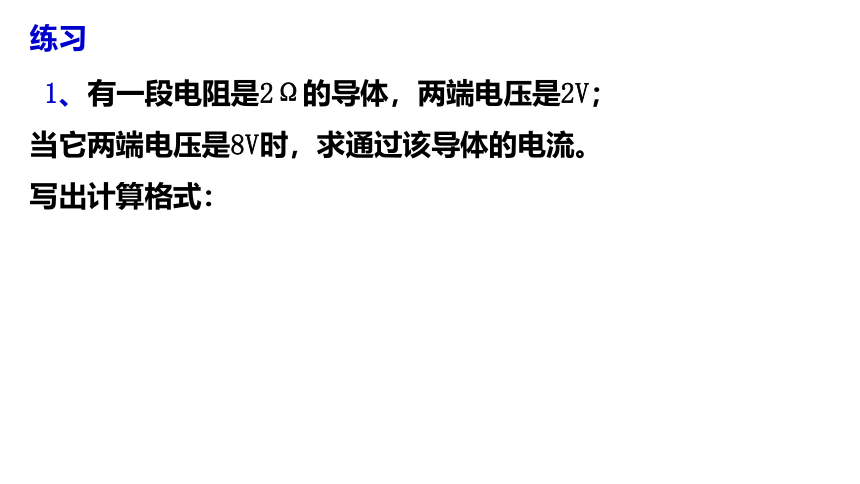

練習
1、有一段電阻是2Ω的導體，兩端電壓是2V；
當它兩端電壓是8V時，求通過該導體的電流。
寫出計算格式：

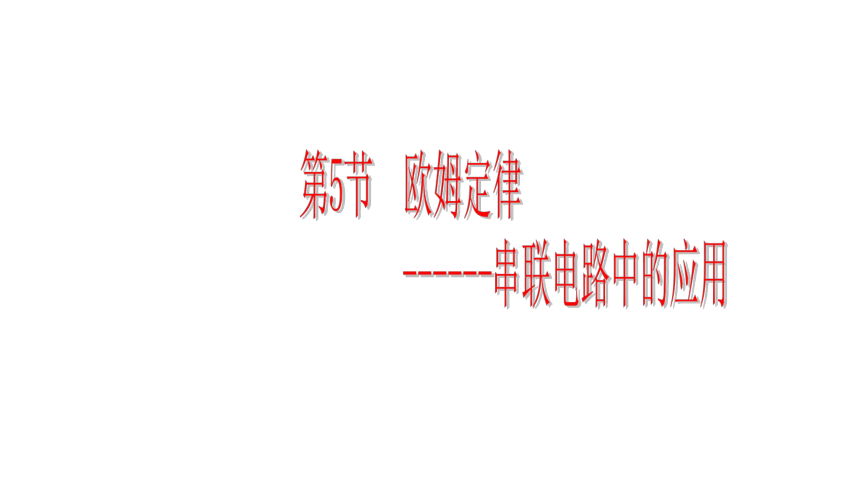

第5節 歐姆定律
------串聯電路中的應用
串聯 中各用電器之間的電流 、電壓 、電阻 有什么聯系？我們一起通過實驗來研究。

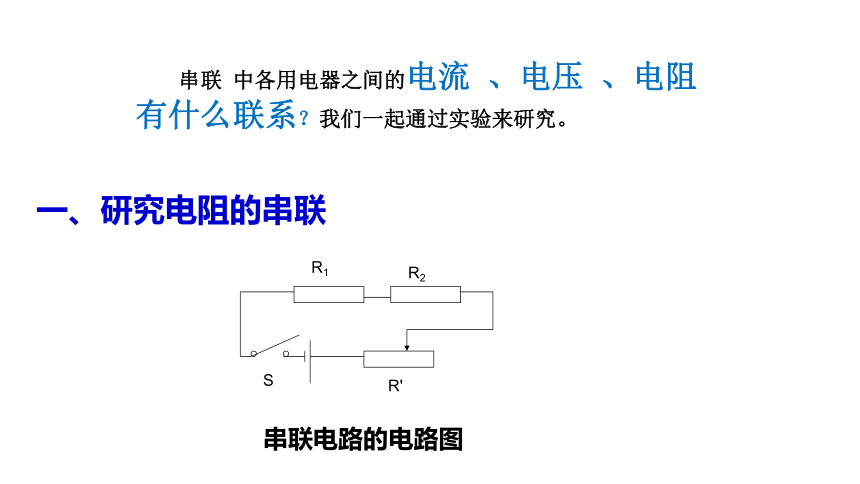

一、研究電阻的串聯
串聯電路的電路圖
S
R1
R2
R'

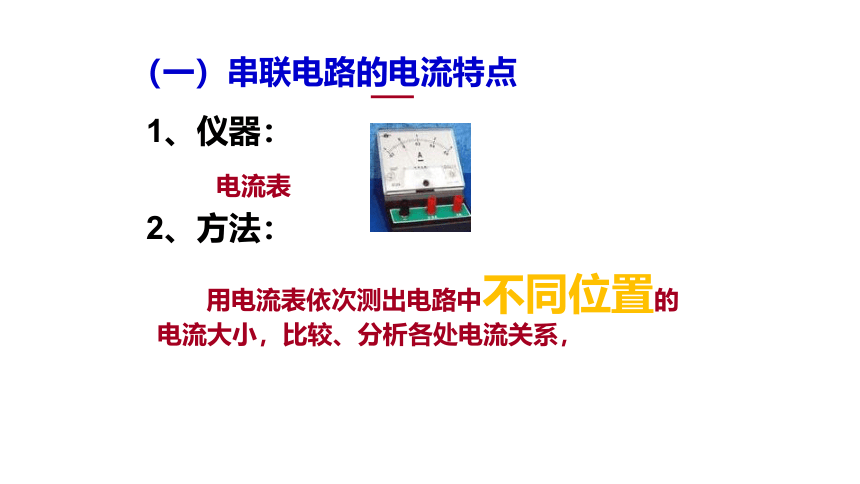

（一）串聯電路的電流特點
2、方法：
1、儀器：
電流表
用電流表依次測出電路中不同位置的電流大小，比較、分析各處電流關系，

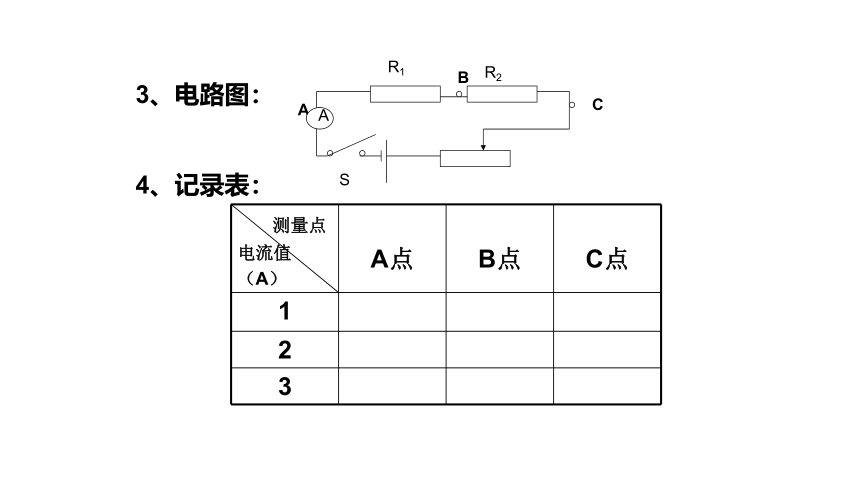

3、電路圖：
4、記錄表：
測量點 電流值 （A） A點 B點
C點
1
2
3
S
A
B
C
R1
R2
A

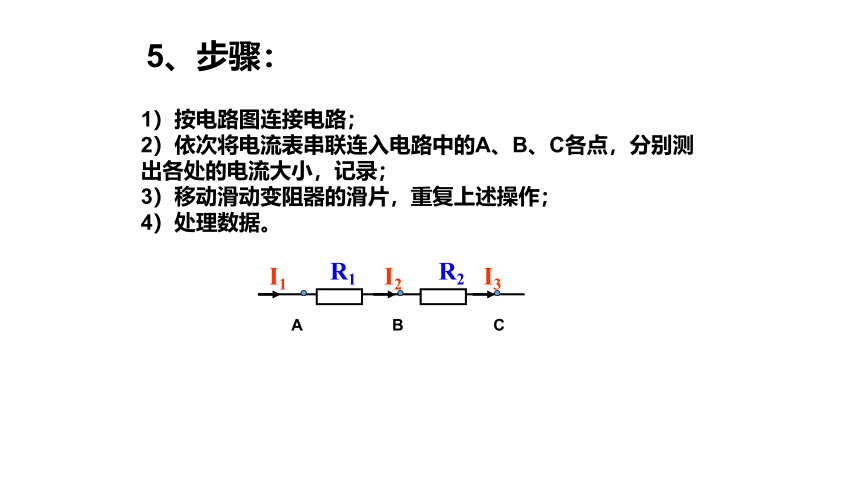

5、步驟：
1）按電路圖連接電路；
2）依次將電流表串聯連入電路中的A、B、C各點，分別測出各處的電流大小，記錄；
3）移動滑動變阻器的滑片，重復上述操作；
4）處理數據。
R1
R2
I1
I2
I3
A B C

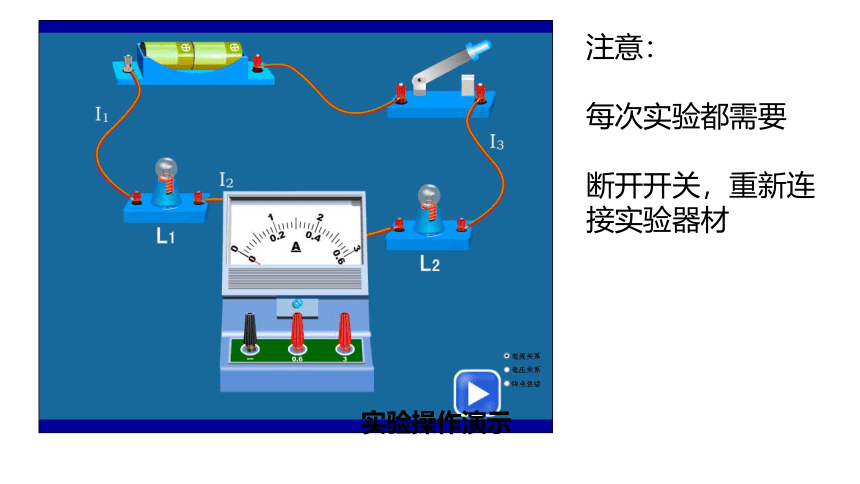

實驗操作演示
注意：
每次實驗都需要
斷開開關，重新連接實驗器材

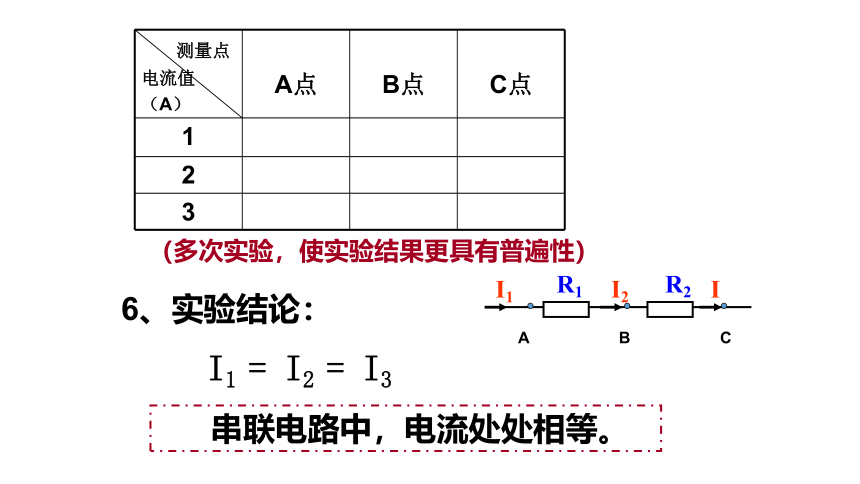

6、實驗結論：
I1 = I2 = I3
串聯電路中，電流處處相等。
R1
R2
I1
I2
I
A B C
（多次實驗，使實驗結果更具有普遍性）
測量點 電流值 （A） A點 B點
C點
1
2
3

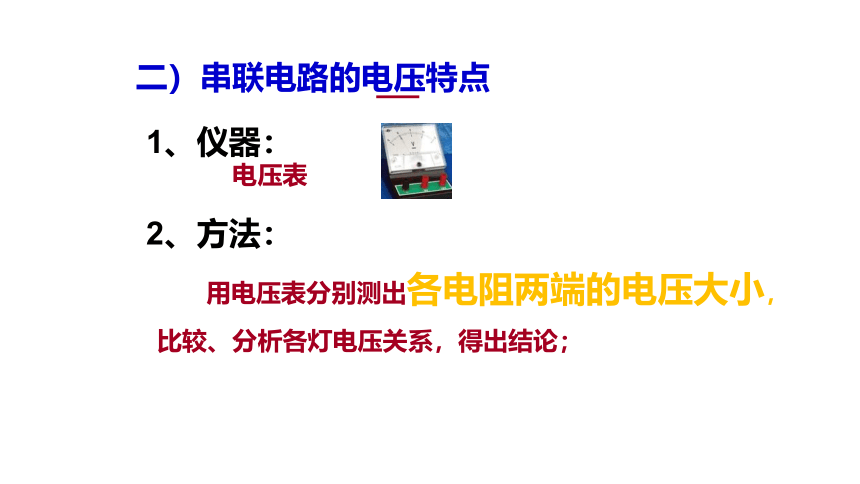

二）串聯電路的電壓特點
2、方法：
1、儀器：
用電壓表分別測出各電阻兩端的電壓大小，
比較、分析各燈電壓關系，得出結論；
電壓表

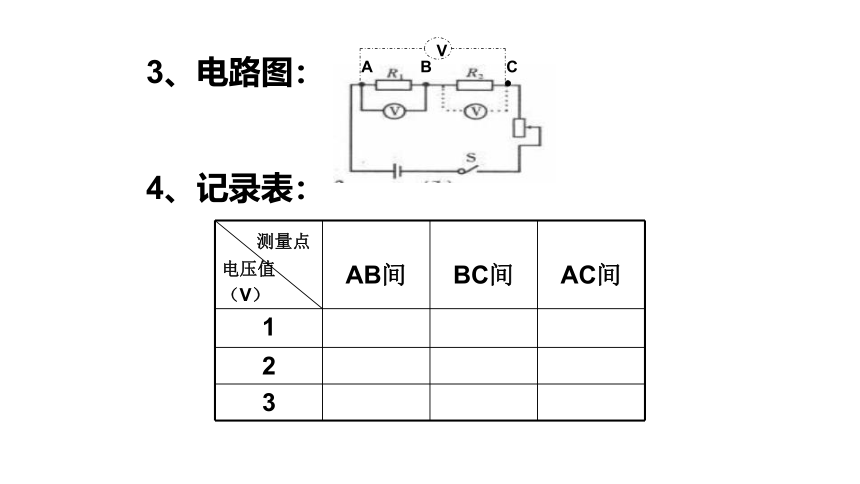

3、電路圖：
4、記錄表：
測量點 電壓值 （V） AB間 BC間
AC間
1
2
3
A
B
C
V

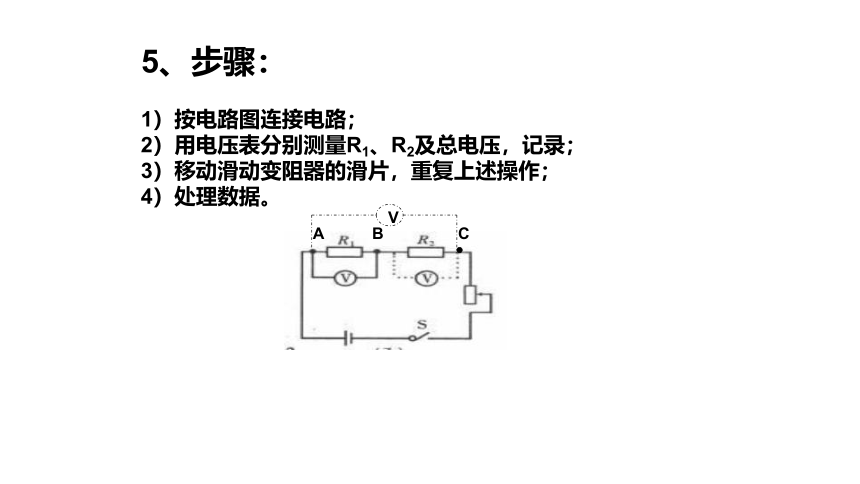

5、步驟：
1）按電路圖連接電路；
2）用電壓表分別測量R1、R2及總電壓，記錄；
3）移動滑動變阻器的滑片，重復上述操作；
4）處理數據。
A
B
C
V
實驗操作演示
6、實驗結論：
U = U1 + U2
串聯電路中，電源電壓等于各導體兩端電壓之和。
我們已經知道了串聯電路和并聯電路的電流、電壓特點，
那么串聯 電路 的電阻又有什么特點？
三、串聯 電路的電阻
U
R
I =
得：
I R
U =
得：
U = U1 + U2
IR=I1R1+I2R2
又：
I=I1=I2
得：
R = R1 + R2
串聯電路中，
總電阻等于各導體的電阻之和。
R總 = R1 + R2
串聯電路的電阻特點：
導體串聯起來相當于增加了導體的長度，所以總電阻比任一個電阻都大。
I = I1 = I2 =…
串聯電路中各處電流相等.
U = U1 + U2 + …
總電壓等于各部分電路兩端電壓之和
R = R1 + R2 + …
總電阻等于各串聯電阻之和
一、串聯電路特點
①電流
③電壓
②電阻
小結（1）
隨堂練習
1-1、電阻之比是1:5的燈L1、L2串聯在同一電路中，
則燈L1、L2兩端的電壓之比是————。
1 ：5
1- 2．電阻之比為1：2的兩燈串聯，則通過燈的電流之比和燈兩端的電壓之比分別為( 　 )
A．1:2 1:2 B．1:1 1:2
C．1:1 1:1 D．1:2 1:1
B
2-1電阻a、b中的電流隨其兩端電壓的變化情況如圖所示，將a、b串聯后接在電路中，則a、b兩端電壓相比（　?。緛碓矗?1cnj*y.co*m】
A．電阻a兩端電壓較大
B．電阻b兩端電壓較大
C．a(chǎn)，b兩端電壓一樣大
D．條件不足，無法判斷
2-2如圖所示是電阻R1和R2的U-I圖象，如果將R1和R2串聯在電壓為6V的電路中，則通過R1的電流為（　?。?br/>A．0.2A
B．0.3A
C．0.4A
D．0.6A
3--1、當滑動變阻器滑片P向右移動時，電壓表V與電流表A的讀數將( )
A．V表讀數減小， A表讀數增大
B．V表讀數增大 A表讀數也增大
C．V表讀數增大 A表讀數減小
D．V表讀數減小 A表讀數也減小
D
動態電路分析
3--2、電路如圖所示，閉合開關，用電壓表和電流表對其進行測量，調節滑動變阻器使燈泡變亮的過程中，電壓表和電流表的示數變化情況是（電源電壓保持不變）（ ）
A．電流表A的示數變小 B．電壓表V1的示數變大
C．電壓表V1的示數變小 D．電壓表V2的示數不變
C
3--3如圖，當滑片P向左移動時，A表和V表將如何變化。
4--1：一只阻值為10歐的電鈴，當它接在6伏的電源上時剛好正常工作?，F(xiàn)電源電壓為18伏，要想使電鈴正常工作，那么電路中必須 聯一個多大的電阻？（畫出電路圖再計算）
4--2、如圖所示電路，燈L1、L2串聯，燈L2的電阻為20歐，通過燈L1的電流為0.5安，電源電壓為15伏，
求：燈L1的電阻R1大小和兩端電壓U1大小 ，燈L2 兩端的電壓大小
L2
L1
4--3、如圖所示的電路中,電源電壓為6V,R2=4Ω歐姆，電壓表示數為4V,則電流表示數為 A,R1的阻值是 歐姆.
V
R2
R1
A
C
8--1：如圖是一種測量小汽車油箱內油量裝置的原理圖.壓力傳感器R的電阻會隨所受壓力大小發生變化，油量表（由電流表改裝而成）指針能指示出油箱里的油的多少.已知：壓力傳感器R的電阻與所受壓力的關系如下表所示.
壓力F/N 0 50 100 150 200 250 300 …
電阻R/Ω 700 650 600 550 500 450 400 …
A
R
若壓力傳感器R的上表面面積為5cm2，汽油密度為0.7×103㎏/m3,電源電壓為6V.請回答：
(1)當裝滿后油與箱總重為600N時，壓力傳感器R受到的壓強是多大？╳
(２)如果空油箱的質量為6.0㎏,油量表指針指向2×10-2m3時，電路中電流是多少？
(3)電流表的的最大讀數為多少
9--1：下圖是小明自制電子秤的原理示意圖。托盤、輕彈簧上端和金屬滑片P固定一起(彈簧的電阻不計)。
(1)電路設計：要使電子秤能正常工作。
下列電路連接正確的是 。
A．點“1”與點?！?”連接
B．點“1”與點“3”連接
C．點“2”與點“3”連接
9--1：下圖是小明自制電子秤的原理示意圖。托盤、輕彈簧上端和金屬滑片P固定一起(彈簧的電阻不計)。
(2)故障排除：小明在正確完成電路連接后。閉合電鍵S，改變托盤中物體的質量，發現電壓表有示數．但始終不變，發生故障的原因可能是 。
A．R0斷路 B．R1短路
C．電壓表短路 D．金屬滑片P處斷路
9--1： (3)刻度調試：①調零。在托盤中無物體時，使金屬滑片P處于Rl最上端．此時電壓表的示散為零．②標度。每次向托盤中增加100克的砝碼，在電壓表指針所指位置的刻度盤上標出相應的質量值。
當將1千克的物體放在托盤中。金屑滑片P剛好指在距Rl上端l/3處(如圖)，
請計算回答“l(fā)千克”應標在電壓表多少伏的位置上 (電阻R0=5歐，電阻
R1=15歐，電源電壓U=3.0伏，電壓表的量程為 0～3．0伏)
（4）繼續改進：小明在標示電子秤刻度時，發現電子秤的刻度與電壓表
的刻度有不同特點。請說出不同之處 。
