二）并聯電路的電流特點
實驗電路圖：
實驗方法：
分別測出 各支路 及 干路中的電流，
進行數據分析，得出結論。
A
A
A
R1
R2
R'

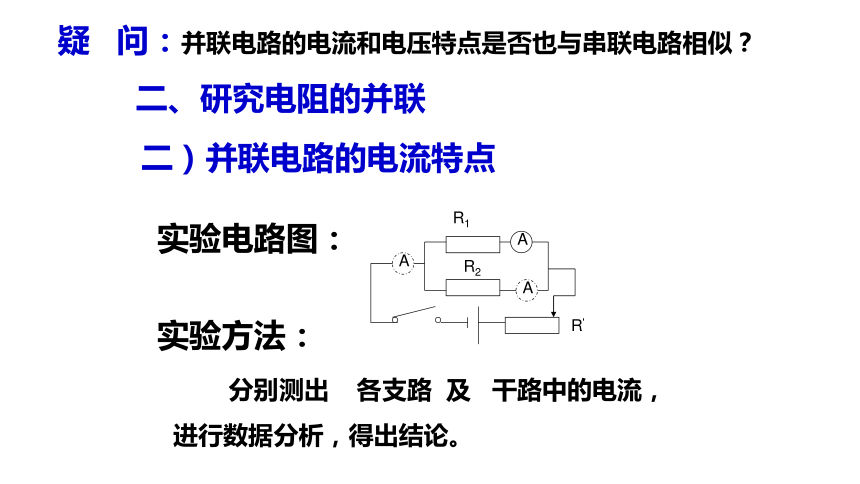

二、研究電阻的并聯
疑 問：并聯電路的電流和電壓特點是否也與串聯電路相似？

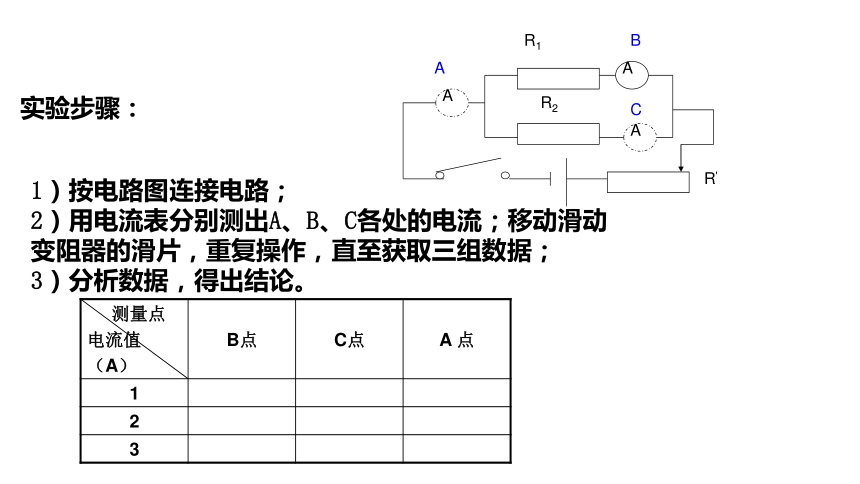

實驗步驟：
1）按電路圖連接電路；
2）用電流表分別測出A、B、C各處的電流；移動滑動變阻器的滑片，重復操作，直至獲取三組數據；
3）分析數據，得出結論。
A
A
A
R1
R2
R'
A
B
C
測量點 電流值 （A） B點 C點
A 點
1
2
3

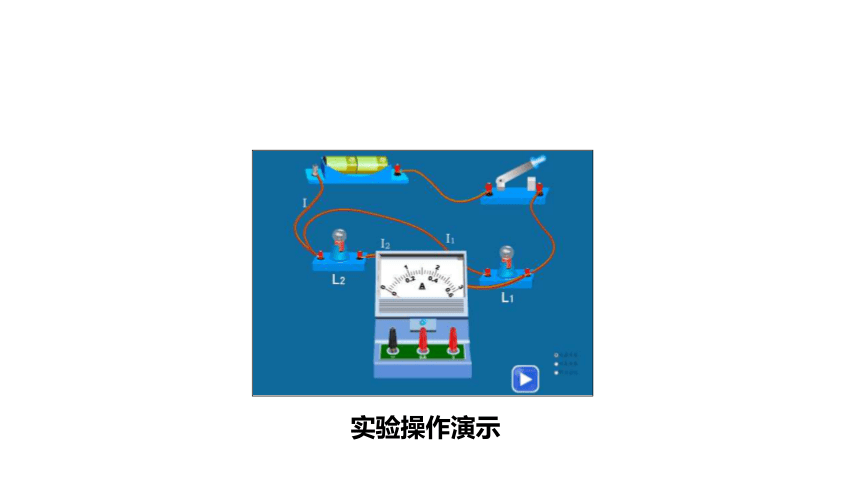

實驗操作演示

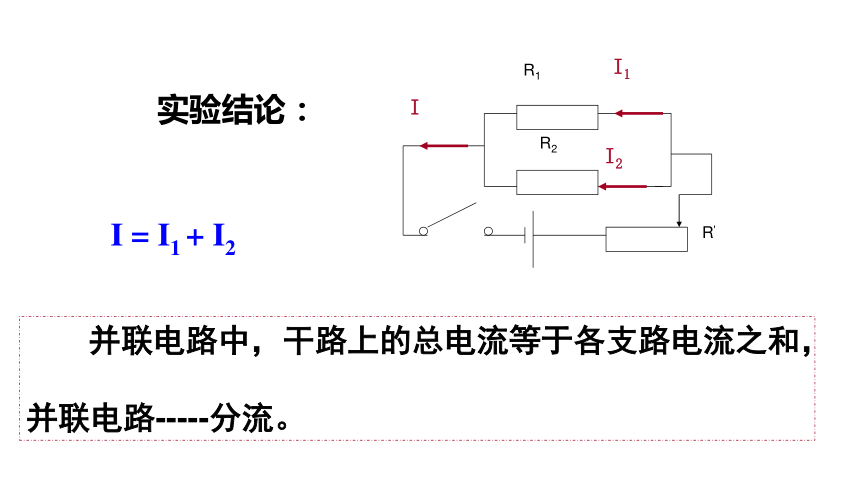

實驗結論：
并聯電路中，干路上的總電流等于各支路電流之和，
并聯電路-----分流。
I = I1 + I2
R'
R1
R2
I1
I2
I

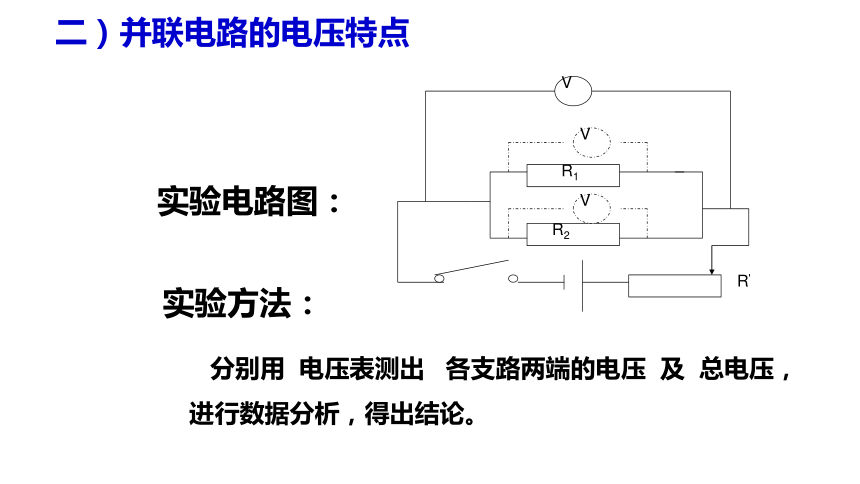

二）并聯電路的電壓特點
實驗電路圖：
分別用 電壓表測出 各支路兩端的電壓 及 總電壓，
進行數據分析，得出結論。
V
V
R1
R2
R'
V
實驗方法：

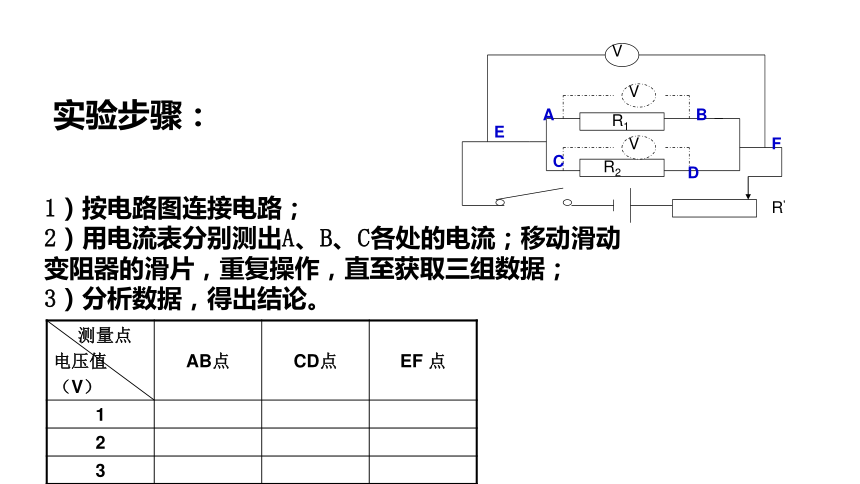

實驗步驟：
1）按電路圖連接電路；
2）用電流表分別測出A、B、C各處的電流；移動滑動變阻器的滑片，重復操作，直至獲取三組數據；
3）分析數據，得出結論。
V
V
R1
R2
R'
V
A
B
D
C
E
F
測量點 電壓值 （V） AB點 CD點
EF 點
1
2
3
實驗操作演示

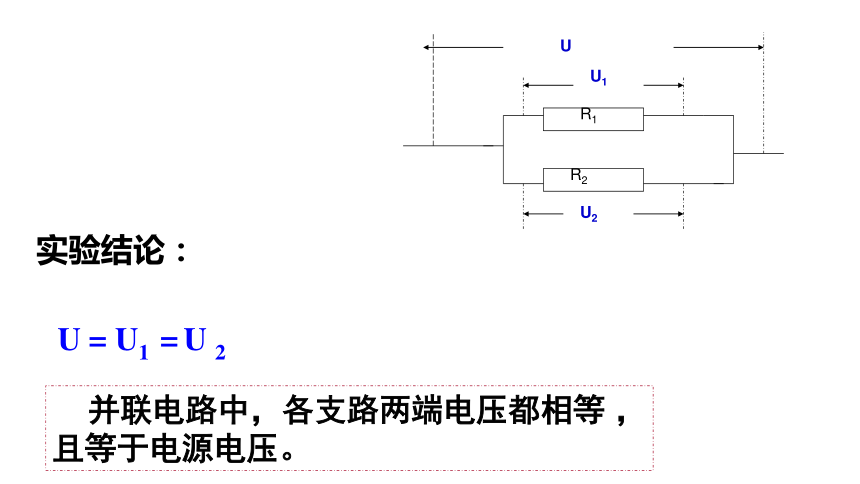

實驗結論：
并聯電路中，各支路兩端電壓都相等 ，且等于電源電壓。
U = U1 = U 2
R1
R2
U1
U2
U

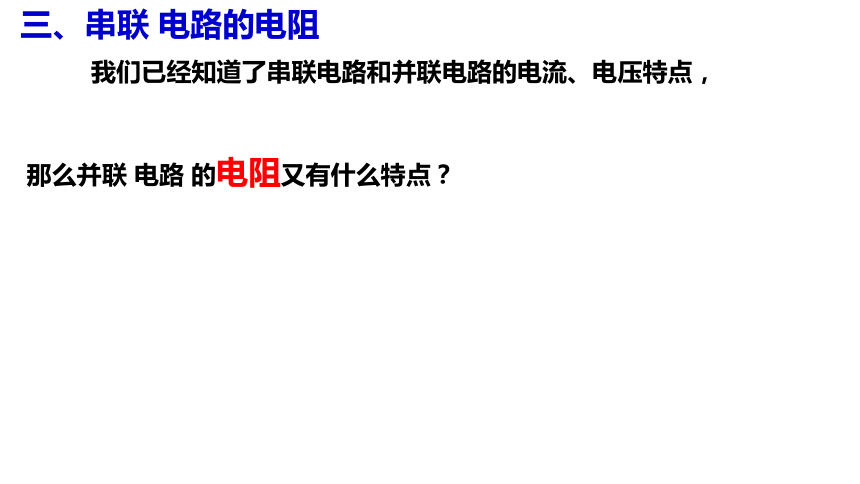

我們已經知道了串聯電路和并聯電路的電流、電壓特點，
那么并聯 電路 的電阻又有什么特點？
三、串聯 電路的電阻
二）并聯電路中的電阻
根據歐姆定律：
U
R
I =
根據并聯電路中的電流特點：
I = I1 + I2
U=U1=U2
得：
又：
得：
U U1 U2
R R1 R2
= +
1 1 1
R R1 R2
= +
并聯電路中，
總電阻的倒數等于各導體電阻的倒數之和。
并聯電路的電阻特點：
1 1 1
R總 R1 R2
= +
并聯導體的電阻 相當于 增大了導體的橫截面積，
所以 總電阻 比 任何一個導體的電阻 都要小。
二、并聯電路的特點
①電流
③電壓
②電阻
I = I1 + I2 -----分流
并聯電路中，干路上的總電流等于各支路電流之和；
并聯電路的總電阻的倒數等于各并聯電阻的倒數之和.
U = U1 = U2
并聯電路中，各支路兩端的電壓都等于總電壓。
并聯電路的推論
1、電阻
并聯電路的總電阻小于其中任何一個電阻
2、比例式
I1 = R2
I2 R1
串聯電路 并聯電路
電 路 圖 I I1 I2
I I1
I2
電流 I = I1 =I2 I =I1+I2
電壓 U =U1+U2 U =U1=U2
電阻 R =R1+R2 1/R并＝1/R1+1/R2
電壓與電流分配關系 U1/U2=R1/R2 I1/I2=R2/R1
隨堂練習
1--1、電阻之比是1:5的燈L1、L2并聯在同一電路中，
則燈L1、L2兩端的電流之比是————。
5 ：1
1--２：如圖，R2＝10Ω，開關S斷開時電流表的示
數為0.3A，開關S閉合時，電流表的示數為0.5A,則
電源電壓_____，R1的阻值_____,在開關閉合時
Ｉ1：Ｉ2 ＝_____
A
S
R1
R2
3V
2 : 3
15Ω
A
S
R1
R2
1--3：如圖所示的電路中,R1=6歐,R2=12歐,
當開關閉合時,A1和A2的讀數之比是
2:1
2--1：若將A和B兩電阻元件并聯后
接在電壓為2V的電源兩端，
則并聯電路干路電流的大小是 ，
此時總電路電阻的阻值是
2--2：一種工具由一個小燈泡L和一個定值電阻R并聯而成，
通過L、R的電流跟其兩端電壓的關系如圖所示．
由圖可得（1）定值電阻R的阻值為多少？
（2）當把這個工具接在電壓為2V的電路兩端，L、R并聯的總電阻是多少．www.21-
　
3--1：如下圖，先只閉合開關Ｓ，兩個電流表均顯示一定的示數，現將開關Ｓ1也閉合，則電流表A1的示數將　 　　，電流表A的示數 　 　　。
（填“變大”、“變小”或“不變”）
R1
R2
A
1
A
S
S1
不變
變大
動態電路
3--2：在圖電路中，電源電壓不變，當滑動變阻器的滑片P 由左端向右移至中點的過程中，下列判斷中正確的是( )
A.電壓表V和電流表A1、A2的示數都增大
B.電流表A1的示數變大，電流表A2的示數和電壓表的示數不變
C.電流表A2的示數變大，電流表A1和電壓表的示數不變
D.條件不足，無法判斷
B
動態電路
3--3：在如圖所示的電路中，開關S閉合后，當滑動變阻器的滑片P由a向b滑動時， 電壓表、電流表的示數的變化情況是( )
A.電壓表的示數變大，電流表的示數變小
B.電壓表的示數變大，電流表的示數變大
C.電壓表的示數不變，電流表的示數不變
D.電壓表的示數不變，電流表的示數變小
D
動態電路
隨堂練習
4--1：兩只定值電阻,甲標有”10 1A” 乙標有”15 0.6A”,把它們并聯起來,兩端允許加的最高電壓為多少伏
5--1：電燈L1和L2的電阻分別是16 和20 ,它們?nèi)鐖D所示接在電路中,已知電源電壓為8伏且保持不變,試求通過燈L1和L2的電流。
L1
L2
S
5--2：在如圖所示的電路中，電阻R1的阻值是5歐姆，干路中的電流強度I是0.5安培，電阻R2兩端的電壓是2伏特。
求：(1)通過R1的電流強度；
(2)通過R2的電流強度；
(3)R2的電阻值。
6--1：電源電壓保持不變, R1 = R2 = R3 = 20Ω ,當S1、S2都斷開，
電流表示數是0.3A，求：
1）電源電壓？ 2）S1、S2都閉合時，電流表示數是多少？
A
R1
R2
R3
S1
S2
6--2：如圖,電源電壓為6V不變,燈L1的電阻為12Ω , 燈L2的電阻為9Ω ，燈L3的電阻為18Ω
求：
1）開關S1、S2同時斷開和閉合時， 電壓表的示數分別為多少？
2）開關S1、S2同時斷開和閉合時，電流之比是多少？
A
V
L1
L2
L3
S1
S2
A
V
L1
L2
L3
S1
S2
6--3：如圖所示電路，電源電壓12V，R2=20Ω。
當S1，S2合上時，電流表示數為0.8A，
當S1，S2斷開時，電流表示數為0.2A。
求：R1和Rs的值。
