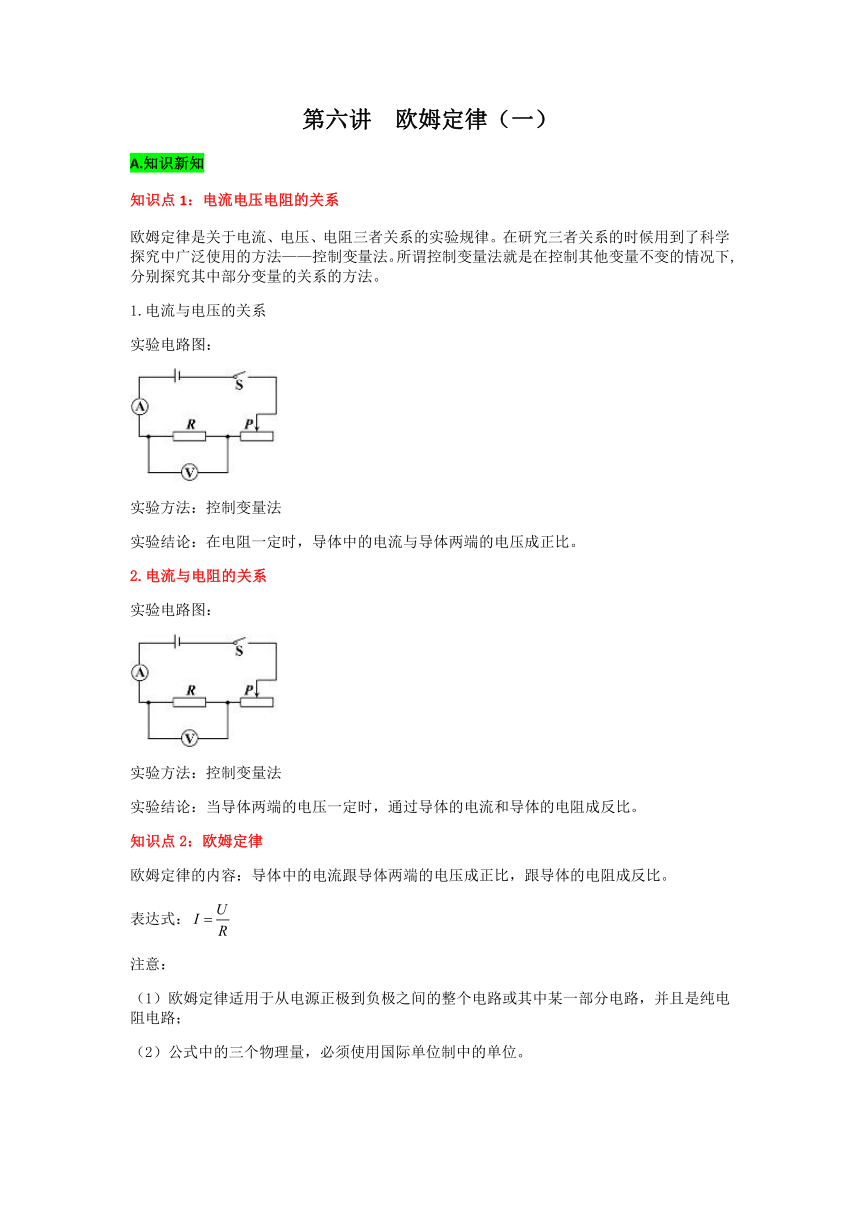

第六講 歐姆定律（一）
A.知識新知
知識點1：電流電壓電阻的關系
歐姆定律是關于電流、電壓、電阻三者關系的實驗規律。在研究三者關系的時候用到了科學探究中廣泛使用的方法——控制變量法。所謂控制變量法就是在控制其他變量不變的情況下, 分別探究其中部分變量的關系的方法。
1.電流與電壓的關系
實驗電路圖：
實驗方法：控制變量法
實驗結論：在電阻一定時，導體中的電流與導體兩端的電壓成正比。
2.電流與電阻的關系
實驗電路圖：
實驗方法：控制變量法
實驗結論：當導體兩端的電壓一定時，通過導體的電流和導體的電阻成反比。
知識點2：歐姆定律
歐姆定律的內容：導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比。
表達式：
注意：
歐姆定律適用于從電源正極到負極之間的整個電路或其中某一部分電路，并且是純電阻電路；
公式中的三個物理量，必須使用國際單位制中的單位。
B.典型例題
知識點：電流電壓電阻的關系
【例1】小明同學利用如圖所示的電路，探究保持電壓不變時，電流跟電阻的關系，得到的數據如下表。
電阻R/Ω 5 6 10 15 20 30
電流I/A 0．6 0．5 0．3 0．2 0．15 0．1
(1)分析表中的數據，可以得出的結論是：
。
(2)滑動變阻器R′在此實驗中的主要作用是：
。
知識點：歐姆定律
【例2】某導體接在電路中，如果把該導體兩端電壓減少到原來的一半，保持溫度不變．則導體的電阻和通過它的電流
A．都減少到原來的一半 B．都保持不變
C．電阻不變，電流減小到原來的半 D．電阻不變，電流是原來的2倍
C.夯實基礎
1.當用兩節干電池作電源時，小燈泡的亮度比用一節干電池作電源時亮，這說明通過小燈泡的電流跟小燈泡___________的大小有關。
如圖所示，電源電壓不變，接入阻值不同的電阻絲A和B時，電流表的示數不同，這說明電路中的電流大小跟電路中______的大小有關。
由上面第1題和第2題可知，通過導體的電流的大小跟___________________和_______________兩個因素有關；我們在探究導體上的電流跟導體兩端電壓的關系時，需要控制導體的______的不變，改變導體________________，由此得出在電阻不變的條件下，通過導體的電流跟導體兩端電壓的關系。
4.怎樣方便地改變電路中導體兩端的電壓？你的方法是____________________ ___________________。
5.探究導體上的電流跟導體電阻的關系時，應保持導體________________不變，而改變____________。
6.歐姆定律：________________________________________，表達式：__________。

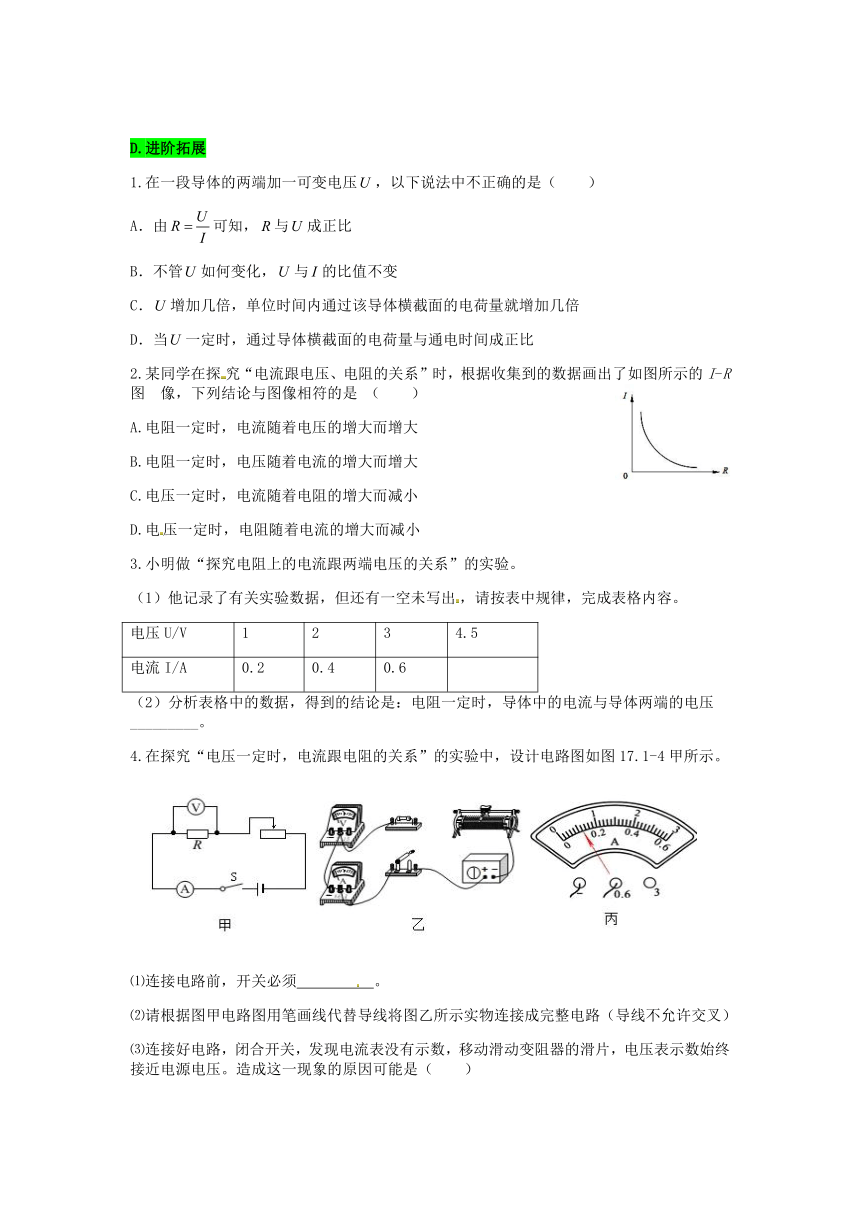

D.進階拓展
1.在一段導體的兩端加一可變電壓，以下說法中不正確的是（ ）
A．由可知，與成正比
B．不管如何變化，與的比值不變
C．增加幾倍，單位時間內通過該導體橫截面的電荷量就增加幾倍
D．當一定時，通過導體橫截面的電荷量與通電時間成正比
2.某同學在探究“電流跟電壓、電阻的關系”時，根據收集到的數據畫出了如圖所示的I-R圖 像，下列結論與圖像相符的是 （ ）
A.電阻一定時，電流隨著電壓的增大而增大
B.電阻一定時，電壓隨著電流的增大而增大
C.電壓一定時，電流隨著電阻的增大而減小
D.電壓一定時，電阻隨著電流的增大而減小
3.小明做“探究電阻上的電流跟兩端電壓的關系”的實驗。
（1）他記錄了有關實驗數據，但還有一空未寫出，請按表中規律，完成表格內容。
電壓U/V 1 2 3 4.5
電流I/A 0.2 0.4 0.6
分析表格中的數據，得到的結論是：電阻一定時，導體中的電流與導體兩端的電壓_________。
4.在探究“電壓一定時，電流跟電阻的關系”的實驗中，設計電路圖如圖17.1-4甲所示。
⑴連接電路前，開關必須 。
⑵請根據圖甲電路圖用筆畫線代替導線將圖乙所示實物連接成完整電路（導線不允許交叉）
⑶連接好電路，閉合開關，發現電流表沒有示數，移動滑動變阻器的滑片，電壓表示數始終接近電源電壓。造成這一現象的原因可能是（ ）
A.電流表壞了 B.滑動變阻器短路
C.電阻處接觸不良 D.電阻短路
⑷排除電路故障進行實驗，多次改變R的阻值，調節滑動變阻器，使電壓示數保持不
變，實驗數據記錄如下表。其中第5次實驗電流表示數如圖丙所示，其讀數為 A。
實驗次數 1 2 3 4 5
電阻R/Ω 5 10 15 20 25
電流V/A 0.6 0.3 0.2 0.15
⑸實驗結論是： 。
5.某同學在探究通過導體的電流與其電壓的關系時，將記錄的實驗數據通過整理作出了如圖所示的圖像，根據圖像分析，下列說法錯誤的是 （ ）
A.通過導體a的電流與其兩端電壓成正比
B.導體a的電阻大于b的電阻
C.當導體b兩端電壓是1V時，通過b導體中的電流為0．1A
D.將a、b兩導體串聯接在電壓為3V的電源上時，通過導體的電流為0．2A
6.在探究“電壓一定時，電流與電阻關系”的實驗中，電路如圖所示，先在A、B間接入5Ω的定值電阻R，移動滑片P，使電壓表示數為2V，讀出電流表示數。接著取下5Ω的電阻，換上10Ω的定值電阻，不進行其它操作就閉合開關，此時電壓表示數及應進行的操作是 （ ）
A.電壓表示數大于2V，應將滑片P向左滑
B.電壓表示數大于2V，應將滑片P向右滑
C.電壓表示數小于2V，應將滑片P向左滑
D.電壓表示數小于2V，應將滑片P向右滑
7.在研究“一定電壓下，電流與電阻的關系”時，電路如圖17.1-7所示，電源電壓恒為3V，滑動變阻器上標有“15Ω 1A”字樣。在a、b間先后接入不同阻值的定值電阻，移動滑片P，使電壓表示數為1.5V，讀出電流表的示數。當20Ω的電阻接入a、b間時，電壓表示數始終無法達到1.5V，其原因可能是 （ ）
A.滑動變阻器阻值太小
B.電源電壓3V太高
C.20Ω的阻值太小
D.控制的電壓1.5V太高
8.如圖所示的電路中，電壓U保持不變，R1=3R2，開關S斷開時，電流表示數為Il，開關S閉合時，電流表示數為I2．則I1：I2= ．
E.習題訓練
1.在某電源電壓不變的電路中，若將電路的電阻增加時，通過電路的電流將變?yōu)樵瓉淼?/4，則電路原來的電阻是（　　）
A. B．25 C．35 D．60
2.一段粗細均勻的電阻絲，將它接在6V的電源上時，通過它的電流是0.5A，如果把它對折起來，擰成一股，再接在這個電源上，那么通過它的電流將是（　?。?br/>A．0.5A B．1A C．2A D．0.25A
3.一段導體兩端的電壓為時，導體中的電流是，如果電壓增大到，導體中電流多大 如果導體中電流為時，能否用最大量程為的電壓表測該導體兩端的電壓
4.在“探究電流與電壓關系”的實驗中，分別用R1、R2兩個電阻進行探究，并根據各自的實驗數據繪制出如圖所示的U-I關系圖像，從圖可以看出R1與R2的大小關系是（ ）
A．R1>R2 B．R1=R2 C．R15.某同學在探究“電流跟電壓、電阻的關系”時，根據收集到的數據畫出了如圖所示的I-R圖像，下列結論與圖像相符的是（ ）
A．電阻一定時，電流隨著電壓的增大而增大
B．電阻一定時，電壓隨著電流的增大而增大
C．電壓一定時，電流隨著電阻的增大而減小
D．電壓一定時，電阻隨著電流的增大而減小
5.有兩個電阻分別在各自的電路中，它們兩端的電壓之比是1:2，通過它們的電流之比是1:4，則兩電阻值之比為（ ）
A．2:1 B．1:2 C．8:1 D．1:8
6.有兩個電阻，當它們串聯接到電壓為18V的電路中時，通過它們的電流2A；當它們并聯接在同樣的電路中時，通過它們的總電流是9A，這兩個電阻分別是（　?。?br/>A．9、2 B．6、2 C．3、6 D．2、19
7.如圖所示電路，電壓表的讀數為，閉合開關后電壓表的讀數為，若電阻的阻值為，求的阻值為多少？
8.如圖所示電路中，電源電壓不變，電阻，求：
（1）當開關斷開時，電流表的讀數為，的阻值和它兩端的電壓；
（2）當開關閉合時，電流表的讀數和兩端的電壓．
9.小明和小麗在研究導體中電流與導體兩端電壓的關系時，除了電源（3V）、開關、導線、電流表、電壓表、滑動變阻器外，還有可供選擇的（A）定值電阻；（B）小燈泡。
（1）為了完成研究還應選擇的器材（填序號）　 　；理由是：　 　。
（2）用筆劃線完成圖甲中的實物電路連接（你所選的器材在圖中用接線板代替），并使滑動變阻器接入電路的阻值最大。
（3）小明通過實驗得出了下表（一）中的數據，請讀出圖17.1-8乙中兩表的示數，記在表中最后一列的空格處。
電壓U/V 0.5 1.0 1.5 2.0
電流I/A 0.05 0.1 0.15 0.2
表（一）
（4）小麗通過實驗得出了下表（二）中的數據，并且通過分析實驗數據得出了：“在電阻一定時，導體中的電流隨電壓的增大而減少”的結論。小明觀察并檢查了小麗所連接的電路后，告訴小麗…． 你認為原因可能是　 　 。
電壓U/V 0.5 1.0 1.5 2.0
電流I/A 0.25 0.2 0.15 0.1
表（二）
10.某同學在探究“電阻上的電流跟兩端電壓的關系”時，發現通過電阻a、b的電流隨電壓變化情況如圖所示，則下列結論與圖象相符的是（　 ?。?br/>A．電阻一定時，電流隨著電壓的增大而減小
B．電壓相同時，阻值大的電阻通過的電流大
C．電流相同時，阻值小的電阻兩端的電壓大
D．兩電阻阻值的關系是Ra＞Rb
11.如圖所示，電路中R1的阻值為6Ω，閉合開關S，電流表A1的示數為1.2A，電流表A2的示數為0.3A．則R2的阻值是（ 　?。?br/>A．18Ω
B．24Ω
C．6Ω
D．3Ω
