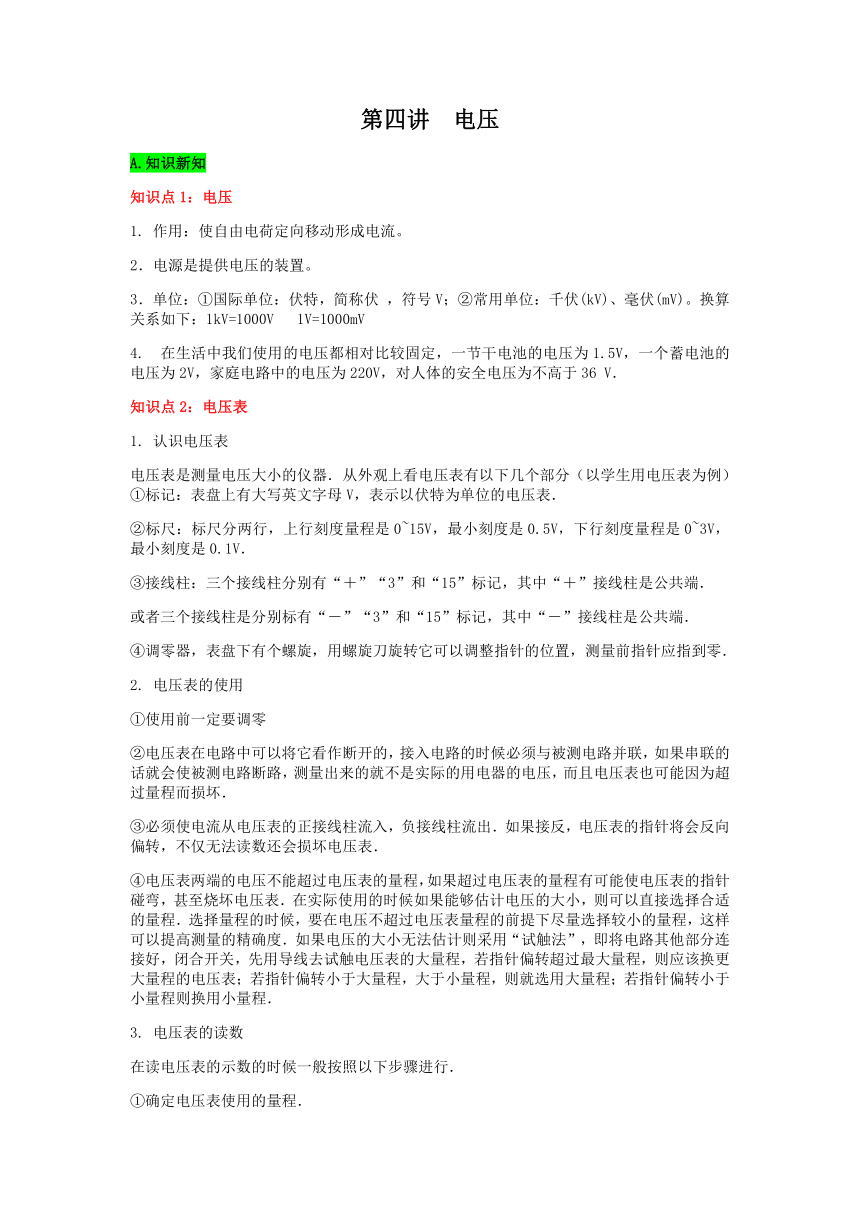

第四講 電壓
A.知識新知
知識點1：電壓
1. 作用：使自由電荷定向移動形成電流。
2．電源是提供電壓的裝置。
3．單位：①國際單位：伏特，簡稱伏 ，符號V；②常用單位：千伏(kV)、毫伏(mV)。換算關系如下：1kV=1000V 1V=1000mV
4. 在生活中我們使用的電壓都相對比較固定，一節干電池的電壓為1.5V，一個蓄電池的電壓為2V，家庭電路中的電壓為220V，對人體的安全電壓為不高于36 V．
知識點2：電壓表
1. 認識電壓表
電壓表是測量電壓大小的儀器．從外觀上看電壓表有以下幾個部分（以學生用電壓表為例）①標記：表盤上有大寫英文字母V，表示以伏特為單位的電壓表．
②標尺：標尺分兩行，上行刻度量程是0~15V，最小刻度是0.5V，下行刻度量程是0~3V，最小刻度是0.1V．
③接線柱：三個接線柱分別有“＋”“3”和“15”標記，其中“＋”接線柱是公共端．
或者三個接線柱是分別標有“－”“3”和“15”標記，其中“－”接線柱是公共端．
④調零器，表盤下有個螺旋，用螺旋刀旋轉它可以調整指針的位置，測量前指針應指到零．
2. 電壓表的使用
①使用前一定要調零
②電壓表在電路中可以將它看作斷開的，接入電路的時候必須與被測電路并聯，如果串聯的話就會使被測電路斷路，測量出來的就不是實際的用電器的電壓，而且電壓表也可能因為超過量程而損壞．
③必須使電流從電壓表的正接線柱流入，負接線柱流出．如果接反，電壓表的指針將會反向偏轉，不僅無法讀數還會損壞電壓表．
④電壓表兩端的電壓不能超過電壓表的量程，如果超過電壓表的量程有可能使電壓表的指針碰彎，甚至燒壞電壓表．在實際使用的時候如果能夠估計電壓的大小，則可以直接選擇合適的量程．選擇量程的時候，要在電壓不超過電壓表量程的前提下盡量選擇較小的量程，這樣可以提高測量的精確度．如果電壓的大小無法估計則采用“試觸法”，即將電路其他部分連接好，閉合開關，先用導線去試觸電壓表的大量程，若指針偏轉超過最大量程，則應該換更大量程的電壓表；若指針偏轉小于大量程，大于小量程，則就選用大量程；若指針偏轉小于小量程則換用小量程．
3. 電壓表的讀數
在讀電壓表的示數的時候一般按照以下步驟進行．
①確定電壓表使用的量程．

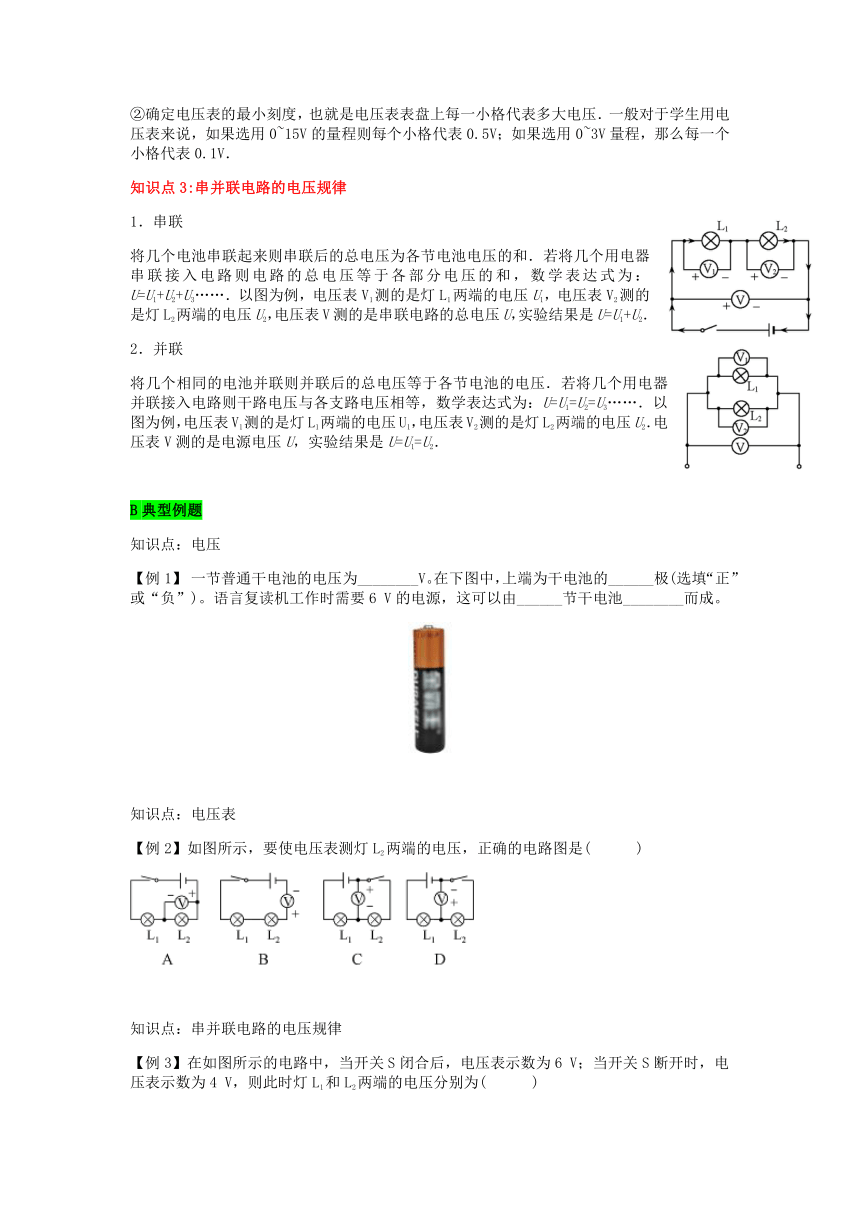

②確定電壓表的最小刻度，也就是電壓表表盤上每一小格代表多大電壓．一般對于學生用電壓表來說，如果選用0~15V的量程則每個小格代表0.5V；如果選用0~3V量程，那么每一個小格代表0.1V．
知識點3:串并聯電路的電壓規律
1．串聯
將幾個電池串聯起來則串聯后的總電壓為各節電池電壓的和．若將幾個用電器串聯接入電路則電路的總電壓等于各部分電壓的和，數學表達式為：U=U1+U2+U3……．以圖為例，電壓表V1測的是燈L1兩端的電壓U1，電壓表V2測的是燈L2兩端的電壓U2，電壓表V測的是串聯電路的總電壓U，實驗結果是U=U1+U2．
2．并聯
將幾個相同的電池并聯則并聯后的總電壓等于各節電池的電壓．若將幾個用電器并聯接入電路則干路電壓與各支路電壓相等，數學表達式為：U=U1=U2=U3……．以圖為例，電壓表V1測的是燈L1兩端的電壓U1，電壓表V2測的是燈L2兩端的電壓U2．電壓表V測的是電源電壓U，實驗結果是U=U1=U2．
B典型例題
知識點：電壓
【例1】 一節普通干電池的電壓為________V。在下圖中，上端為干電池的______極(選填“正”或“負”)。語言復讀機工作時需要6 V的電源，這可以由______節干電池________而成。
知識點：電壓表
【例2】如圖所示，要使電壓表測燈L2兩端的電壓，正確的電路圖是( )
知識點：串并聯電路的電壓規律
【例3】在如圖所示的電路中，當開關S閉合后，電壓表示數為6 V；當開關S斷開時，電壓表示數為4 V，則此時燈L1和L2兩端的電壓分別為( )
A．6 V 4 V B．4 V　 6 V
C．2 V 4 V D．4 V　 2 V
C夯實基礎
1、電壓的符號是＿＿，單位是＿＿，簡稱＿＿，符號是＿＿。其它單位有＿＿
＿符號是＿＿和＿＿符號＿＿，它們的換算關系是＿＿＿＿＿＿＿＿＿＿＿＿。
2、電壓表：
（1）作用：_________________。
（2）在電路圖中的符號＿＿＿＿。
（3）構造＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿。
(4) 量程和分度值：
當接“－”和“3”時，讀＿＿（內/外）圈，量程是＿＿＿＿，分度值是＿＿＿＿。
當接“－”和“15”時，讀＿＿（內/外）圈，量程是＿＿＿＿，分度值是＿＿＿＿。
（5）讀數:
教師根據實際情況在黑板上畫幾個電壓表示數讓學生練習讀數。
（6）電壓表的使用：
a.校零：＿＿＿＿＿＿＿＿＿＿＿＿
b.并聯：＿＿＿＿＿＿＿＿＿＿＿＿
c.使電流從＿＿接線柱流入電壓表，從＿＿接線柱流出電壓表。（錯誤：反偏，損壞電壓表
d.使被測電壓不超出電壓表＿＿，盡量提高測量的準確度.
在已知電壓大小的情況下，直接選擇合適的量程；若不能判斷，則先用大量程“試觸”，然后再選擇合適的量程.
3、串聯電路中電源兩端的電壓__________________，用公式表示為____________。
4、并聯電路中電源兩端的電壓__________________，用公式表示為____________ 。
D進階拓展
1．學生喜愛的便攜式單放機通常需要的電壓為 6V，它需要__ _節干電池___ 聯使用，對人體安全的電壓不高于__ V，我國家庭電路的電壓為__ 　V．
2．下列有關電壓的說法中，正確的是（ ）
A.某電路中有電流，它的兩端不一定有電壓
B.某電路兩端有電壓，電路中一定有電流
C.自然界中，有的動物本身就可以產生電壓，用來自衛
D.電源是提供電壓的裝置，不同的電源提供的電壓一定是不相同的
3．在如右圖所示的電路中，當開關S斷開時，下列說法中正確的是（ ）
A.電源兩端電壓為零 B.電燈兩端電壓為零
C.開關兩端電壓為零 D.以上說法都不正確
4．小紅在有關資料中查找出了幾種電壓值，你認為其中最大的是（ ）
A.人體的安全電壓 B.洗衣機正常工作的電壓
C.手持移動電話電池的電壓 D.發生閃電時,云層間的電壓
5.如圖是裝有兩節干電池的手電筒的結構示意圖,要使手電筒正常工作,兩節干電池正確的是( )
6.如下圖所示，電壓表V1測 燈兩端的電壓，V2測的是 兩端的電壓，若電源電壓U=6V，電壓表V1的示數U1=1V，則電壓表V2的示數U2= 。
7某同學連接的電路如下圖所示，他所用的電源是四節干電池串聯組成的電池組，當他將開關閉合后，電壓表的示數為2 V，則L1兩端的電壓為________；L2兩端的電壓為_________。
8.小明測串聯電路的電壓，連接好電路后，閉合開關，卻發現指針反向偏轉了，出現這種情況的原因是（ ）
A.電壓表串聯在電路中 B.電壓表并聯在電路中
C.電壓表壞了 　 D.電壓表的正、負接線柱接反了
9.按要求將圖連接電路：L1和L2串聯,V1測量L1兩端的電壓,V2測量L1和L2的總電壓。
10.“探究串聯電路電壓的規律” 實驗中：
(1)用電壓表測燈L2兩端的電壓，連接電路如圖甲所示。圖中只有一根導線連錯了，請你在連錯的導線上畫“×”，并畫出正確的電路連接。
(2)改正電路后，閉合開關。如圖乙所示，電壓表的示數為 V，若電源電壓為3V，則燈L1兩端的電壓是 V。
小明和小亮探究“并聯電路電壓的關系”，小明先按下圖甲所示電路圖連成圖乙的實物圖（電壓表尚未連接）
（1）小亮一眼就看出了小明連接的錯誤，并指出如果直接閉合開關將出現 （選填“開路”或“短路”）現象，小燈泡L1、L2都不會亮，還可能造成變阻器或 損壞。
（2）小亮只更改跟L1、L2的四個接線柱A、B、C、D相連的某根導線的一端，就使電路連接正確了。他的做法可能是 （指出一種即可）
（3）接下來，他們按圖丙所示電路圖連接了三個電壓表。實驗過程中，通過調節滑動變阻器使電壓表V1的示數如右圖所示，則電壓表V的示數是 V，若L2標有“2.5V，1W”字樣，此時通過L2的電流是 A。
（4）他們在電路中串聯滑動變阻器的作用是 ，閉合開關前，變阻器的滑片P應置于 端（選填“左”或“右”）
E習題訓練
1.學習了電壓的知識后，同學們對電壓與電流的相關知識展開了討論交流，下列關于電壓與電流關系的說法中正確的是（　　）
A．電路中有電流，該電路兩端一定有電壓
B．電路兩端有電壓，該電路中一定有電流
C．電路兩端的電壓與電流同時存在，同時消失的
D．以上說法均錯誤
2. 電壓表是用來測量用電器兩端電壓的儀表，你會使用電壓表嗎？考考你：在下列電路中，當開關S2閉合時，電壓表測燈L2兩端電壓的是（　　）
3. 在電視節目中我們看到“特斯拉線圈“表演，表演者通過有關設備造出人工閃電，放出美妙的電火花．以下說法錯誤的是（　　）
A．表演者與“特斯拉線圈”構成了閉合回路
B．表演者是在安全電壓狀態下演出的
C．表演者的防護服里有金屬絲，電流只是經過金屬絲
D．表演時發生了電能向光能、熱能的轉化
4. 電視機的遙控器由兩節干電池供電，其工作電壓為________V．電視機的熒光屏上常常帶有灰塵，這是因為電視機工作時，熒幕上帶有________而具有了吸引輕小物體的性質．
5. 如圖甲所示的電路中，V1、V2的示數分別如圖乙所示，則L1兩端的電壓為________V，L2兩端的電壓為________V．
6．如圖1所示的電路，合上開關S，測得b、c兩點間的電壓為3V，c、d兩點間的電壓為2V。則a、b兩點間的電壓為 V，a、d兩點間的電壓為 V。
7．如圖2所示，電路中的a、b是電表，則( )。
A．a、b均是電壓表 B．a、b均是電流表
C．a是電流表，b是電壓表 D．a是電壓表，b是電流表
59．如圖3所示，當開關S閉合后，三個電流表的示數分別為I1、I2、I3，則( )。
A．I1=I2=I3 B．I1＞I2＞I3 C．I1＜I2＜I3 D．I1=I2+I3
8．如圖4所示，當開關S和S1閉合時，電壓表的示數為8V，則當開關S閉合而S1斷開時，電壓表的示數為 ( )。
A．0V B．大于8V C．等于8V D．小于8V
9．如5圖，開關S接a時電壓表示數為9V；開關接b時電壓表示數為4V，則可知此時燈Ll兩端電壓Ul= V。燈L2兩端電壓為U2= V，電源電壓U=
V。
10.在圖6和圖7電路中的圓圈內填上電流表或電壓表的符號，并標出正、負接線柱。
11．如圖8的電路中，閉合開關，電壓表V1的示數為6V，電壓表V2的示數為3.4V。那么下列說法中不正確的是( )。
A. 可知電源電壓為6V
B．可知L1兩端電壓為2.6V
C．將電壓表V2換成電流表，則L1亮，L2不亮
D．將電壓表V2換成電流表，則L1與L2并聯，電流表測干路上的電流
