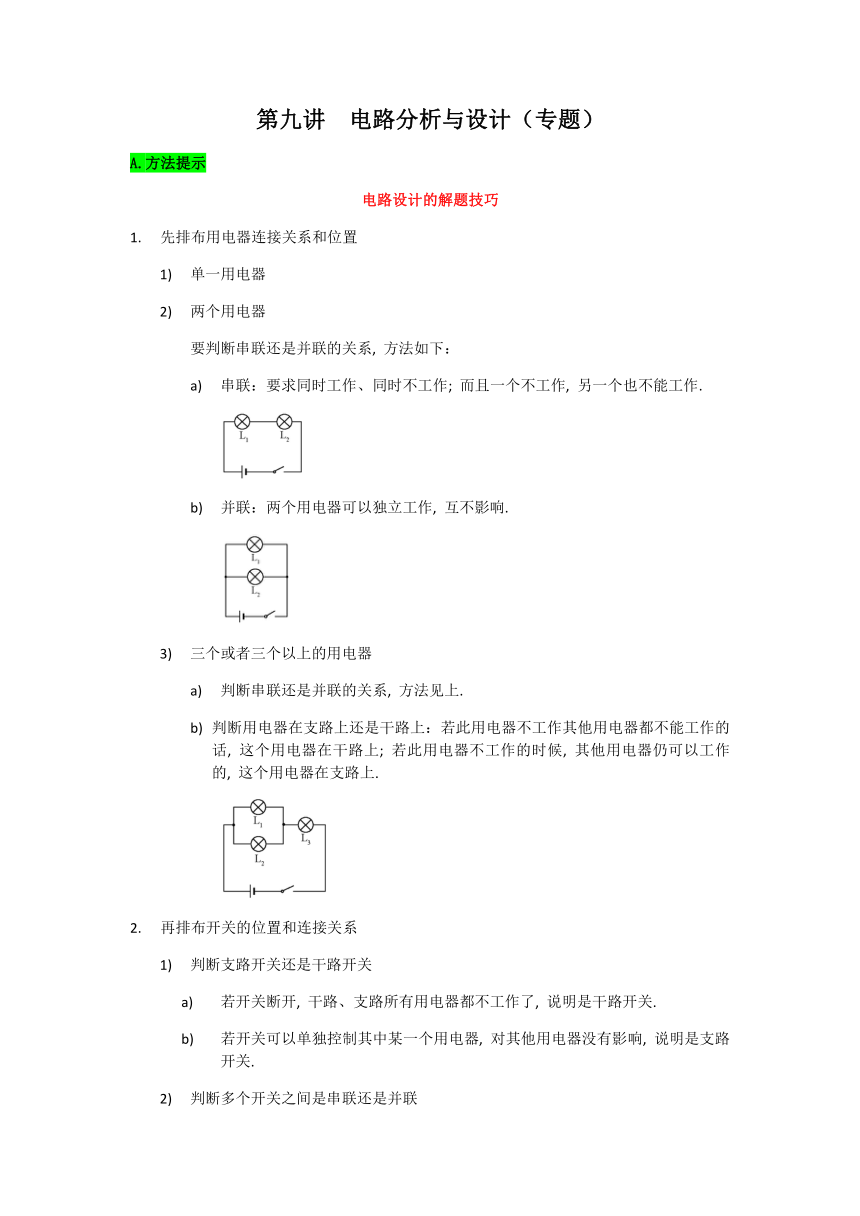

第九講 電路分析與設計（專題）
A.方法提示
電路設計的解題技巧
先排布用電器連接關系和位置
單一用電器
兩個用電器
要判斷串聯還是并聯的關系, 方法如下：
串聯：要求同時工作、同時不工作; 而且一個不工作, 另一個也不能工作.
并聯：兩個用電器可以獨立工作, 互不影響.
三個或者三個以上的用電器
判斷串聯還是并聯的關系, 方法見上.
判斷用電器在支路上還是干路上：若此用電器不工作其他用電器都不能工作的話, 這個用電器在干路上; 若此用電器不工作的時候, 其他用電器仍可以工作的, 這個用電器在支路上.
再排布開關的位置和連接關系
判斷支路開關還是干路開關
若開關斷開, 干路、支路所有用電器都不工作了, 說明是干路開關.
若開關可以單獨控制其中某一個用電器, 對其他用電器沒有影響, 說明是支路開關.
判斷多個開關之間是串聯還是并聯

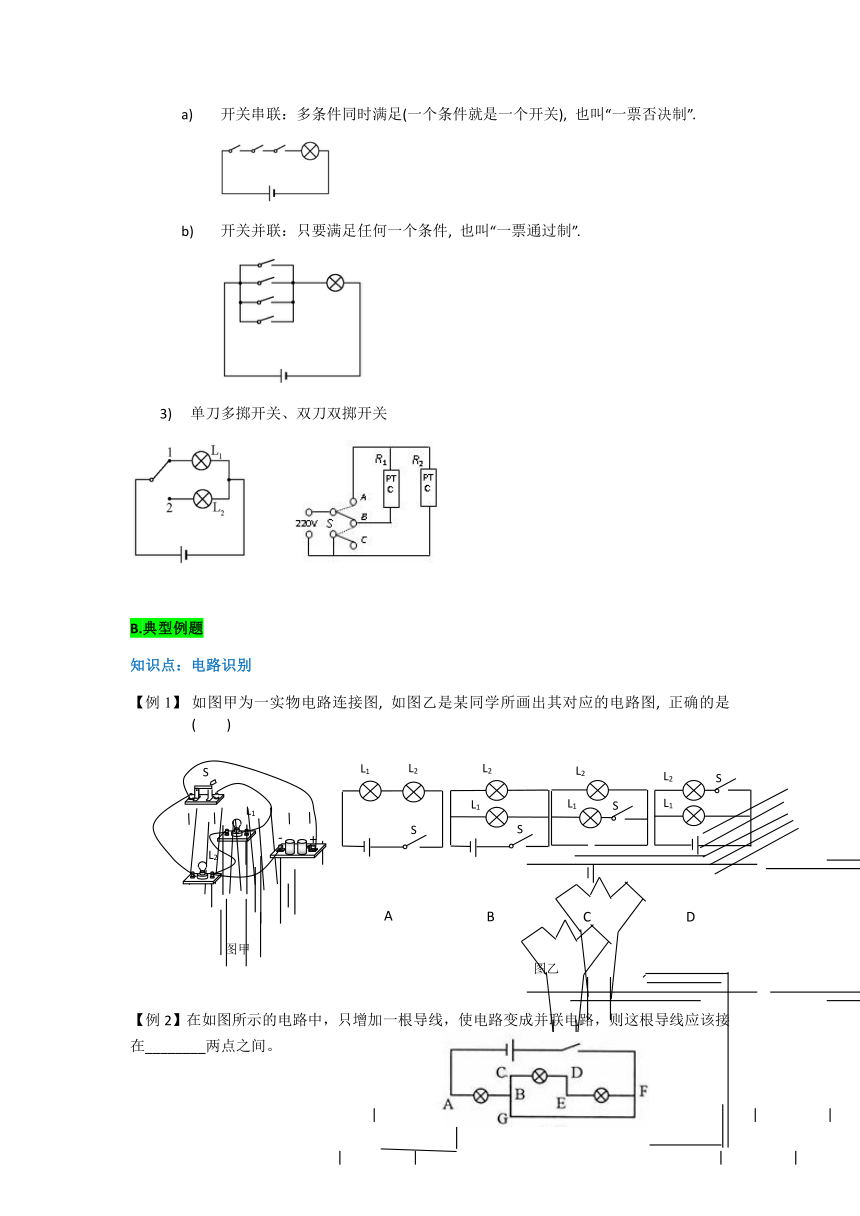

開關串聯：多條件同時滿足(一個條件就是一個開關), 也叫“一票否決制”.
開關并聯：只要滿足任何一個條件, 也叫“一票通過制”.
單刀多擲開關、雙刀雙擲開關
B.典型例題
知識點：電路識別
如圖甲為一實物電路連接圖, 如圖乙是某同學所畫出其對應的電路圖, 正確的是( )
(
S
L
1
+
-
L
2
)
【例2】在如圖所示的電路中，只增加一根導線，使電路變成并聯電路，則這根導線應該接在________兩點之間。

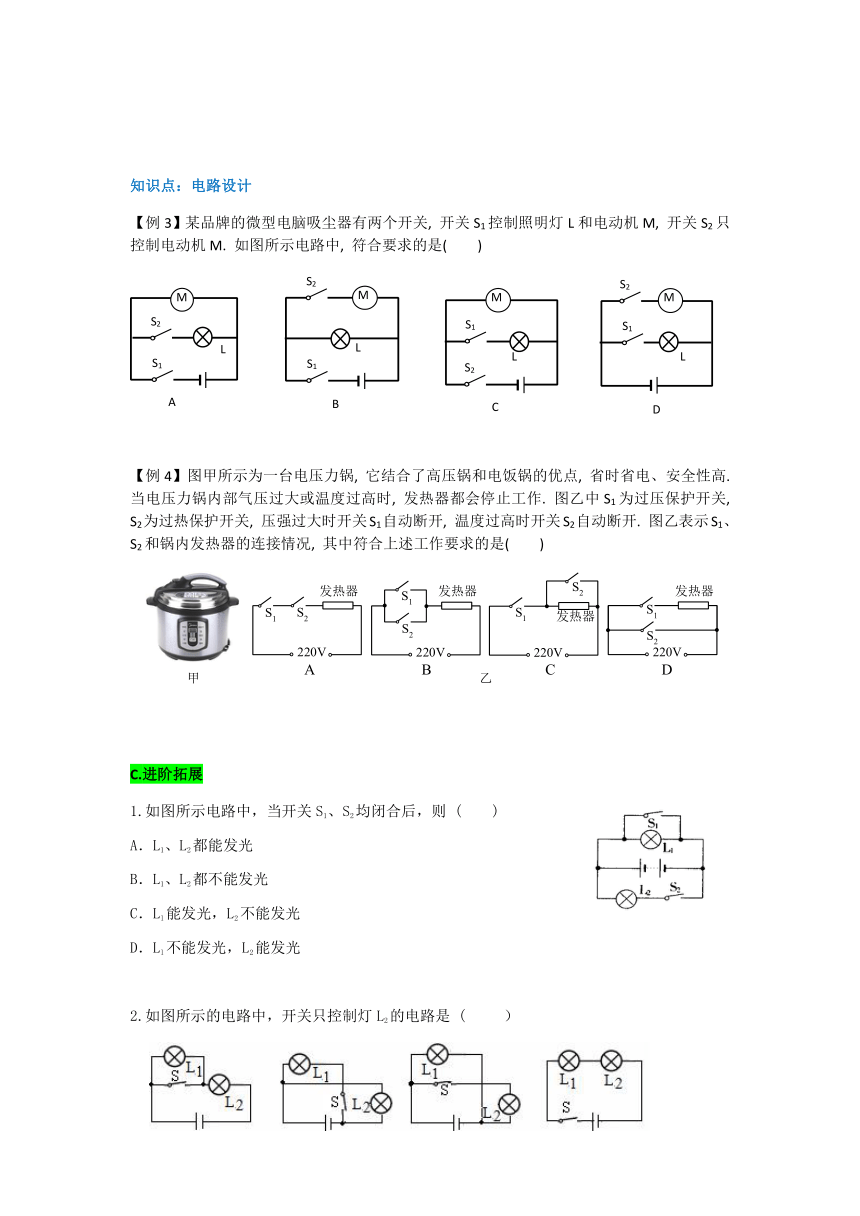

知識點：電路設計
【例3】某品牌的微型電腦吸塵器有兩個開關, 開關S1控制照明燈L和電動機M, 開關S2只控制電動機M. 如圖所示電路中, 符合要求的是( )
【例4】圖甲所示為一臺電壓力鍋, 它結合了高壓鍋和電飯鍋的優點, 省時省電、安全性高. 當電壓力鍋內部氣壓過大或溫度過高時, 發熱器都會停止工作. 圖乙中S1為過壓保護開關, S2為過熱保護開關, 壓強過大時開關S1自動斷開, 溫度過高時開關S2自動斷開. 圖乙表示S1、S2和鍋內發熱器的連接情況, 其中符合上述工作要求的是( )
C.進階拓展
1.如圖所示電路中，當開關S1、S2均閉合后，則 ( )
A．L1、L2都能發光
B．L1、L2都不能發光
C．Ll能發光，L2不能發光
D．Ll不能發光，L2能發光
2.如圖所示的電路中，開關只控制燈L2的電路是 ( ）
A B C D
3.如圖所示，是小敏同學在某次實驗探究中連接的電路。開關控制的是 ，電流表測量的是 的電流。
4.在如圖所示的電路中，閉合開關后兩盞燈都可能發光的是
A．只閉合開關S1 B．只閉合開關S2
C．只閉合開關S1、S2 D．開關S1、S2、S3都閉合
5.如圖所示, 有帶風葉的小電動機一只, 電熱絲R一段, 開關兩只, 插頭一只, 導線若干. 利用這些器材可以連成一個有冷熱兩檔風的電吹風電路.
要求：只閉合S1時吹冷風, 只閉合S2時既無風又不發熱, 同時閉合S1、S2時吹熱風.
(1)請你在虛線框內畫出電路圖; (2)請你按要求將圖中的元件連接起來.
6.為了節省電能, 居民樓的樓道燈通常由兩個開關共同控制. 一個是利用光敏器件制成的“光控開關”, 它的作用是光線暗時自動閉合, 光線亮時自動斷開; 一個是利用聲敏器件制成的“聲控開關”, 它的作用是有聲音時自動閉合電路, 兩分鐘后, 若再無聲音則自動斷開.
(1)請將圖甲中的器材連成符合上述樓道燈要求的電路.
(2)小明受樓道燈電路的啟發, 在爺爺的臥室里也安裝了這樣一個“聰明”的電路. 晚上只要拍拍手, 燈就亮了, 過一會自動熄滅, 給爺爺帶來了方便. 不過遇到晚上有雷雨, 就麻煩了, 雷聲使燈不斷被點亮, 影響爺爺休息. 還有爺爺睡覺前需要這盞燈一直被點亮. 現在再給你兩個開關S1、S2, 在圖乙中完成對這個“聰明”電路的改裝. 并分別說明在燈自動工作、晚上打雷需取消自動功能和需要燈一直被點亮時開關S1、S2的斷開與閉合情況.
D.習題訓練
1.在學習了電路知識以后, 教師要求學生練習安裝樓梯照明燈, 即用兩個單刀雙擲開關S1和S2同時控制同一盞燈, 其中任意一個開關都可以使燈亮或滅. 請判斷如圖所示的四個電路中, 不符合上述要求的是(圖中均用電池符號表示照明電路電源)( )
2.“五一”長假即將來臨, 小紅和爸爸媽媽商量外出旅游的事. 為此, 他們設計了一架簡易的游戲機, 如圖所示, 電路由三個單獨單刀雙擲開關、一個電池組、一個燈泡和若干導線組成, 三人各自操縱自己的開關, 以表示自己愿意去旅游還是留守家中. 考慮到小紅還屬于未成年人在所有方案中, 只要出現小紅單獨一人出外旅游或留守家中的方案時, 燈泡將不發光, 表明該方案無效, 除此以外的一切旅游方案均有效(即燈泡會發光). 為了滿足該條件, 游戲機線路設計圖應該是下圖的( )
3.一輛卡車駕駛室內的燈泡，由左右兩道門上的開關Sl、S2和車內司機右上方的開關S3共同控制。S1和S2分別由左右兩道門的開、關來控制：門打開后，S1和S2閉合，門關上后，Sl和S2斷開。S3是一個單刀三擲開關，根據需要可將其置于三個不同位置。在一個電路中，要求在三個開關的共同控制下，分別具有如下三個功能：(1)無論門開還是關，燈都不亮；(2)打開兩道門中的任意一道或兩道都打開時，燈就亮，兩道門都關上時，燈不亮；(3)無論門開還是關，燈都亮。如圖所示的四幅圖中，符合上述要求的電路是
A.圖甲 B.圖乙 C.圖丙 D.圖丁
4.某教學樓有東、西、北三個門，為方便快捷地檢查三個門是否關好，某同學設計了一個電路，即三個門中只要有一個門沒關好（相當于一個開關斷開），則代表該門的指示燈就會發光，如圖所示電路中符合上述要求的是 （ ）
A B C D
