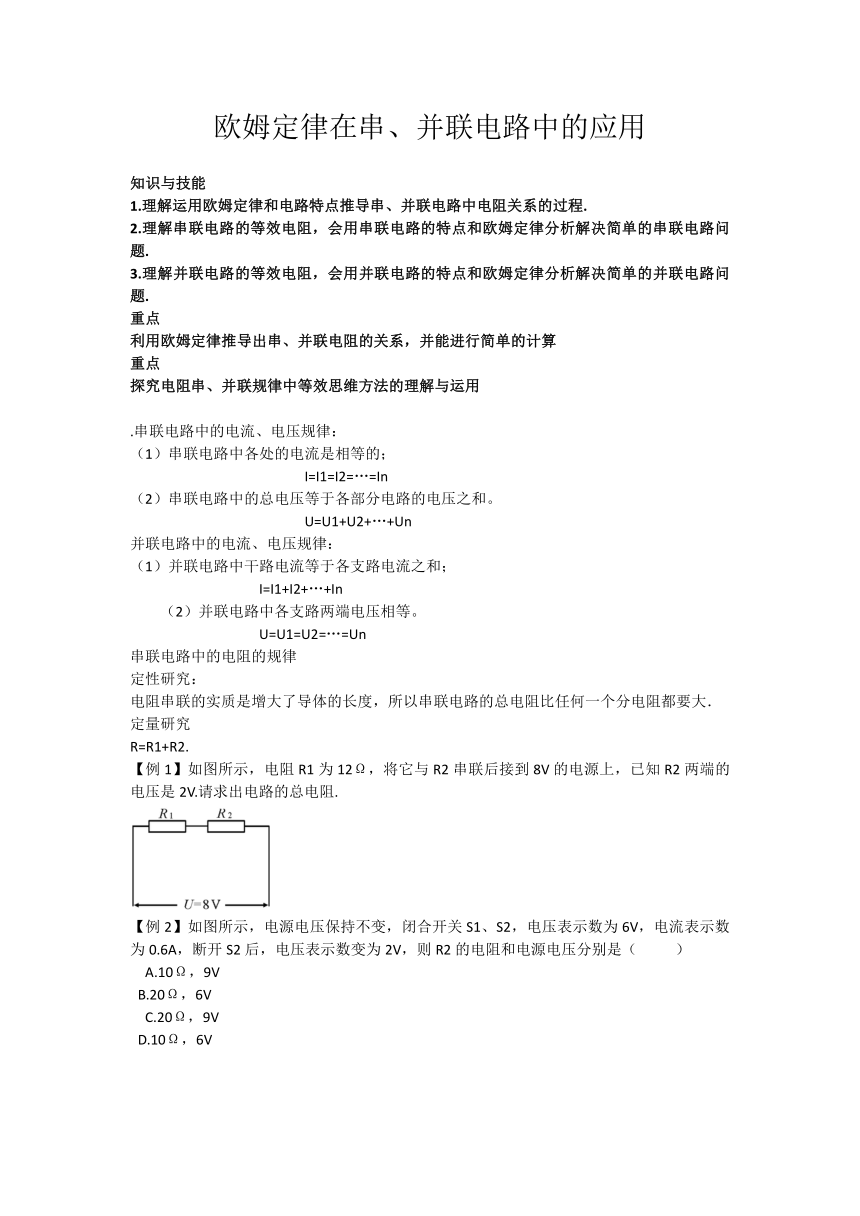

歐姆定律在串、并聯電路中的應用
知識與技能
1.理解運用歐姆定律和電路特點推導串、并聯電路中電阻關系的過程.
2.理解串聯電路的等效電阻，會用串聯電路的特點和歐姆定律分析解決簡單的串聯電路問題.
3.理解并聯電路的等效電阻，會用并聯電路的特點和歐姆定律分析解決簡單的并聯電路問題.
重點
利用歐姆定律推導出串、并聯電阻的關系，并能進行簡單的計算
重點
探究電阻串、并聯規律中等效思維方法的理解與運用
.串聯電路中的電流、電壓規律：
（1）串聯電路中各處的電流是相等的；
I=I1=I2=…=In
（2）串聯電路中的總電壓等于各部分電路的電壓之和。
U=U1+U2+…+Un
并聯電路中的電流、電壓規律：
（1）并聯電路中干路電流等于各支路電流之和；
I=I1+I2+…+In
　　（2）并聯電路中各支路兩端電壓相等。
U=U1=U2=…=Un
串聯電路中的電阻的規律
定性研究：
電阻串聯的實質是增大了導體的長度，所以串聯電路的總電阻比任何一個分電阻都要大．
定量研究
R=R1+R2.
【例1】如圖所示，電阻R1為12Ω，將它與R2串聯后接到8V的電源上，已知R2兩端的電壓是2V.請求出電路的總電阻.
【例2】如圖所示，電源電壓保持不變，閉合開關S1、S2，電壓表示數為6V，電流表示數為0.6A，斷開S2后，電壓表示數變為2V，則R2的電阻和電源電壓分別是（ ）
A.10Ω，9V
B.20Ω，6V
C.20Ω，9V
D.10Ω，6V
并聯電路中的電阻的規律
【例3】如圖所示，是某探究小組測量電阻時所得到的兩個定值電阻A和B的電流和電壓關系的圖象，則A的電阻值為_____Ω；若將A和B并聯接入到電壓為15V的電源兩端時，電路中的總電流為_____A.
例4 如圖所示，R2=30 Ω，電流表的示數為0.6 A，電壓表的示數為12 V。求（1）R1的阻值；
　　（2）并聯電路總電流I ；
　　（3）并聯電路總電阻R。
隨堂作業
變阻器的滑片P向右移動過程中，三個電表的示數如何變化？
2.如圖所示，3個阻值均為10Ω的電阻R1、R2、R3串聯后接在電壓恒為U的電路中，某同學誤將一只電流表并聯在電阻R2的兩端，發現電流表的示數為1.5A，據此可知電壓U=_____V；若用一只電壓表替代電流表并聯在R2的兩端，則電壓表的示數應為_____V.
