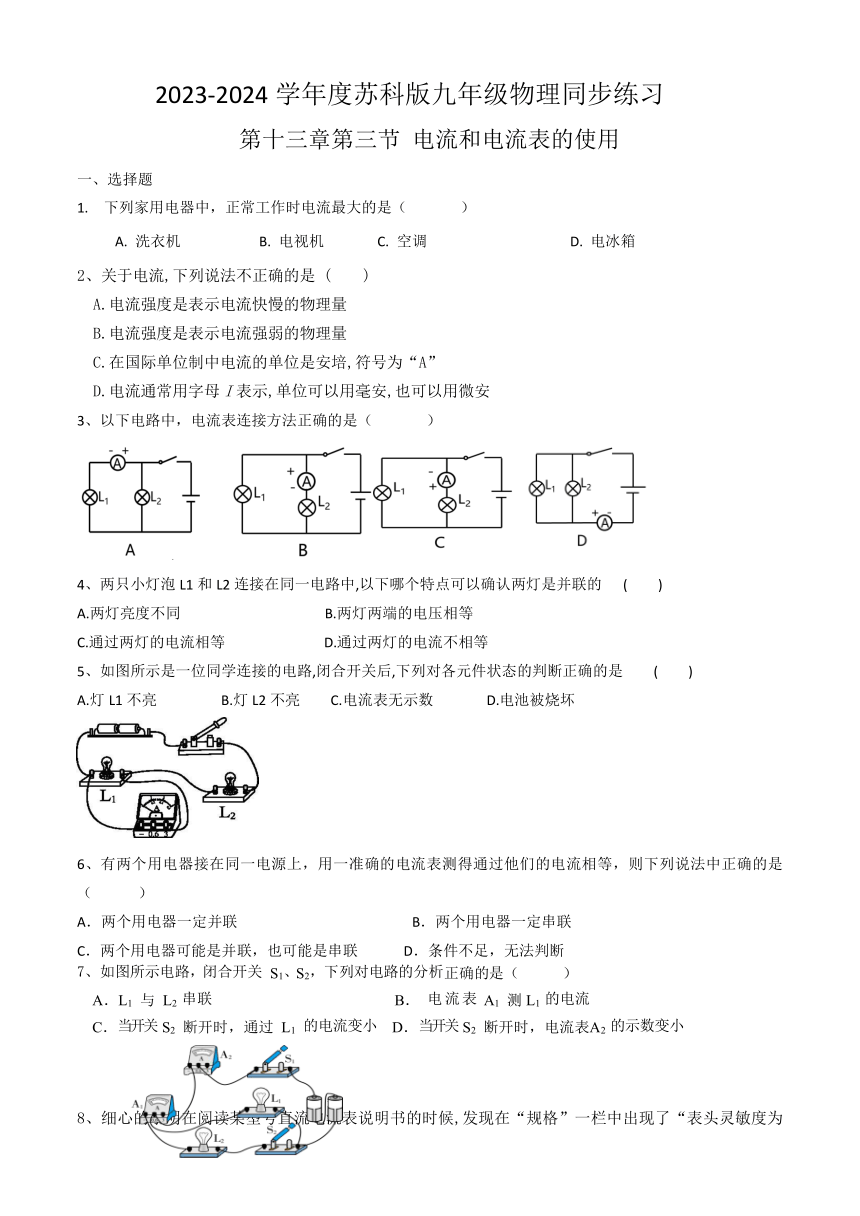

2023-2024學年度蘇科版九年級物理同步練習
第十三章第三節 電流和電流表的使用
選擇題
1. 下列家用電器中，正常工作時電流最大的是（ ）
A. 洗衣機 B. 電視機 C. 空調 D. 電冰箱
2、關于電流,下列說法不正確的是 (　　)
A.電流強度是表示電流快慢的物理量
B.電流強度是表示電流強弱的物理量
C.在國際單位制中電流的單位是安培,符號為“A”
D.電流通常用字母I表示,單位可以用毫安,也可以用微安
3、以下電路中，電流表連接方法正確的是（ ）
4、兩只小燈泡L1和L2連接在同一電路中,以下哪個特點可以確認兩燈是并聯的 (　　)
A.兩燈亮度不同 B.兩燈兩端的電壓相等
C.通過兩燈的電流相等 D.通過兩燈的電流不相等
5、如圖所示是一位同學連接的電路,閉合開關后,下列對各元件狀態的判斷正確的是 (　　)
A.燈L1不亮 B.燈L2不亮 C.電流表無示數 D.電池被燒壞
6、有兩個用電器接在同一電源上，用一準確的電流表測得通過他們的電流相等，則下列說法中正確的是（ ）
A．兩個用電器一定并聯 B．兩個用電器一定串聯
C．兩個用電器可能是并聯，也可能是串聯 D．條件不足，無法判斷
7、如圖所示電路，閉合開關 S1、S2，下列對電路的分析正確的是（ ）
A．L1 與 L2 串聯 B． 電流表A1 測L1 的電流
C．當開關 S2 斷開時，通過 L1 的電流變小 D．當開關 S2 斷開時，電流表A2 的示數變小

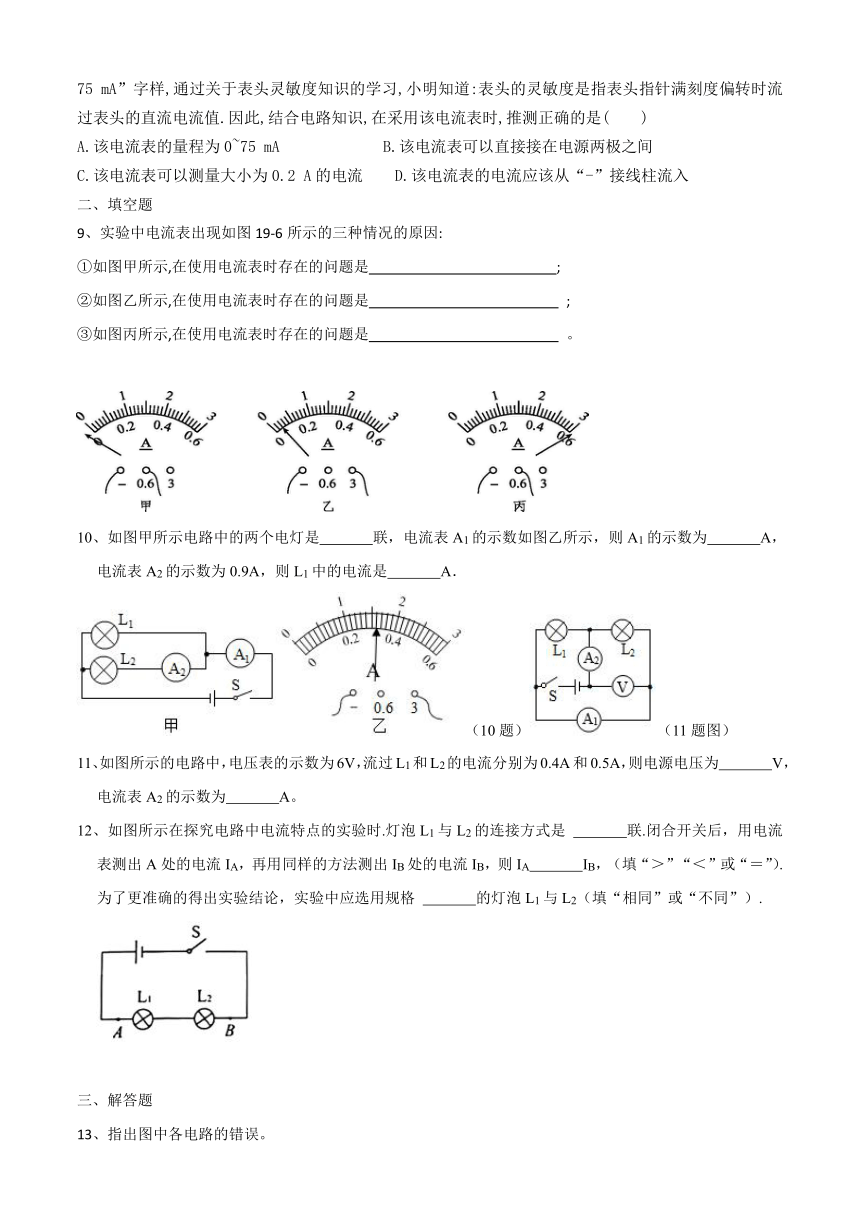

8、細心的小明在閱讀某型號直流電流表說明書的時候,發現在“規格”一欄中出現了“表頭靈敏度為75 mA”字樣,通過關于表頭靈敏度知識的學習,小明知道:表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值.因此,結合電路知識,在采用該電流表時,推測正確的是(　　)
A.該電流表的量程為0~75 mA B.該電流表可以直接接在電源兩極之間
C.該電流表可以測量大小為0.2 A的電流 D.該電流表的電流應該從“-”接線柱流入
填空題
9、實驗中電流表出現如圖19-6所示的三種情況的原因:
①如圖甲所示,在使用電流表時存在的問題是 　;
②如圖乙所示,在使用電流表時存在的問題是　 ;
③如圖丙所示,在使用電流表時存在的問題是　 。
10、如圖甲所示電路中的兩個電燈是　 　聯，電流表A1的示數如圖乙所示，則A1的示數為　 　A，電流表A2的示數為0.9A，則L1中的電流是　 　A．
（10題）（11題圖）
11、如圖所示的電路中，電壓表的示數為6V，流過L1和L2的電流分別為0.4A和0.5A，則電源電壓為　 　V，電流表A2的示數為　 　A。
12、如圖所示在探究電路中電流特點的實驗時.燈泡L1與L2的連接方式是 　 　聯.閉合開關后，用電流表測出A處的電流IA，再用同樣的方法測出IB處的電流IB，則IA　 　IB，（填“＞”“＜”或“＝”）.為了更準確的得出實驗結論，實驗中應選用規格 　 　的燈泡L1與L2（填“相同”或“不同”）.
解答題
13、指出圖中各電路的錯誤。
14、在圖中虛線框中填入電源和電流表的符號，組成的電路能使兩個燈泡都可能工作。
（14題圖） （15題圖）
15、在圖所示的電路中，電流表A1的示數為1.2 A，電流表A2的示數為0.5 A。求：通過燈泡L1的電流I1和通過燈泡L2的電流I2。
16、小明在探究并聯電路電流規律的實驗中，如圖甲是實驗的電路圖。
（1）在連接電路時發現，剛接好最后一根導線，表的指針就發生了偏轉，由此可知在連接電路時，他忘了　 　。
（2）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是　 　。
（3）在排除故障后，電流表的示數如圖丙所示，則電流表的示數為　 　A。
（4）實驗結束后，小明又利用器材連接了如圖丁所示的電路圖，當開關S由斷開到閉合時，電流表A2的示數　 　（選填“變大”“變小”或“不變”）。
第十三章第三節 電流和電流表的使用參考答案
一、選擇題
1、C 2、 A 3、 B 4、 D 5、 A 6、C 7、D 8、A
二、填空題
9、 正、負接線柱接反 量程選擇太大 量程選擇太小
10、并； 1.6； 0.7。
11、6； 0.9。
串； ＝； 不同。
解答題
13圖:電流表不應并聯在小電泡兩端。當閉合開關時,，電流表直接連到電池的兩端，會被燒壞。圖:電流表不應并聯在電燈兩端。圖:電流表的“+”、“-”接線柱接反了.
14、
15、燈泡L1的電流I1和為0.7A，通過燈泡L2的電流I2為0.5A。
16、（1）斷開開關； （2）電流表正負接線柱接反了； （3）0.24； （4）變大。
