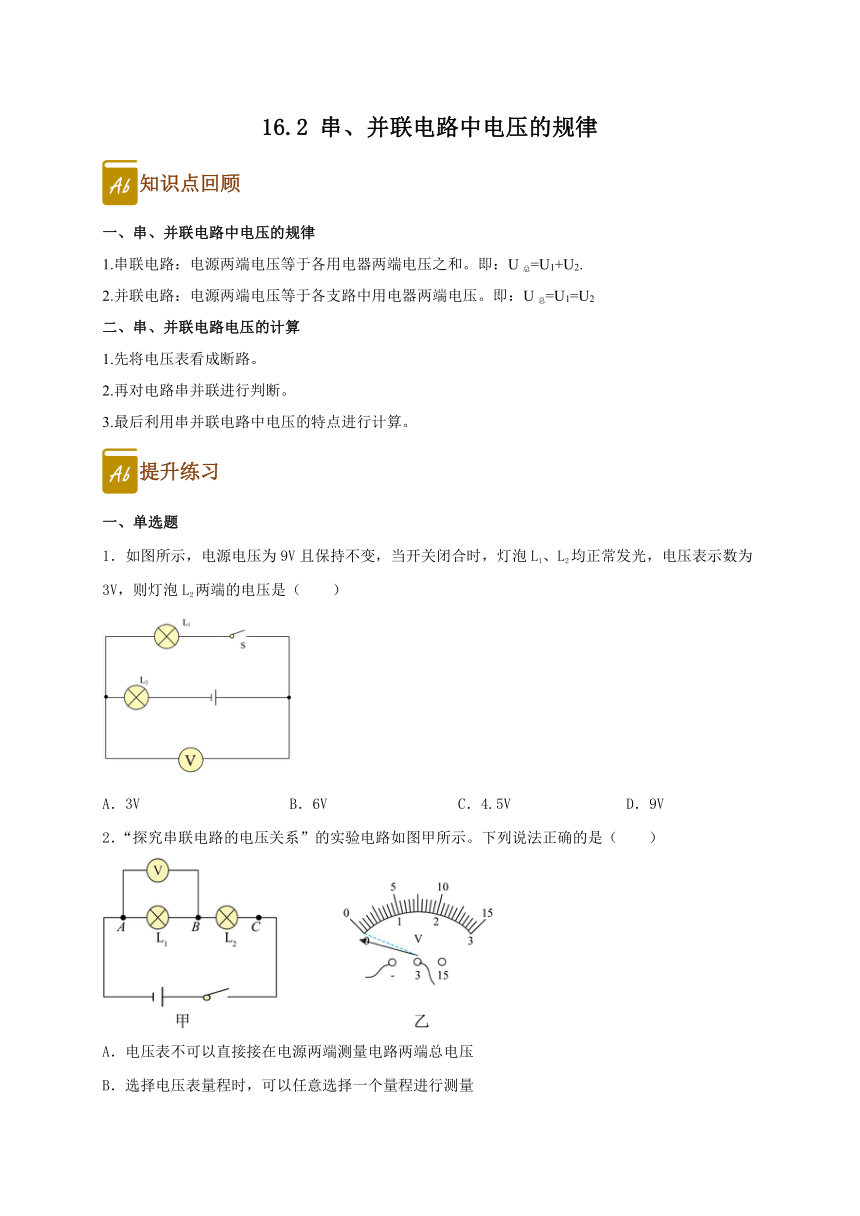

16.2 串、并聯電路中電壓的規律
知識點回顧
一、串、并聯電路中電壓的規律
1.串聯電路：電源兩端電壓等于各用電器兩端電壓之和。即：U總=U1+U2.
2.并聯電路：電源兩端電壓等于各支路中用電器兩端電壓。即：U總=U1=U2
二、串、并聯電路電壓的計算
1.先將電壓表看成斷路。
2.再對電路串并聯進行判斷。
3.最后利用串并聯電路中電壓的特點進行計算。
提升練習
一、單選題
1．如圖所示，電源電壓為9V且保持不變，當開關閉合時，燈泡L1、L2均正常發光，電壓表示數為3V，則燈泡L2兩端的電壓是（　　）
A．3V B．6V C．4.5V D．9V
2．“探究串聯電路的電壓關系”的實驗電路如圖甲所示。下列說法正確的是（　　）
A．電壓表不可以直接接在電源兩端測量電路兩端總電壓
B．選擇電壓表量程時，可以任意選擇一個量程進行測量
C．測完L1兩端的電壓后，應先斷開開關，再將電壓表并聯在BC兩端
D．在測量L1兩端電壓時，電壓表示數如圖乙所示時，則應當對電壓表調零
3．如圖所示，電源電壓為3V，開關S閉合后，下列說法正確的是（　　）
A．若L1的燈絲斷了，電壓表的示數為3V
B．若L2的燈絲斷了，電壓表的示數為0V
C．若用一根導線并聯在L1兩端，則L1被短路，電壓表的示數為0V
D．若用一根導線并聯在L2兩端，則L2被短路，電壓表的示數為0V
4．如圖1，電源電壓為9V，閉合開關S，燈泡L1、L2均發光，其中電壓表示數如圖2所示，則燈泡L1兩端的電壓為（　　）
A．2V B．9V C．7V D．11V
5．小敏同學連接的電路如下圖所示，他所用的電源電壓是12V且保持不變。當她閉合開關后，發現電壓表V1的示數為6V，則以下說法中正確的是 （　　）
A．燈L1兩端的電壓是6V，電壓表V2的示數是12V
B．燈L2兩端的電壓是6V，電壓表V2的示數是6V
C．燈L1兩端的電壓是12V，電壓表V2的示數是6V
D．燈L1兩端的電壓是6V，電壓表V2的示數是18V

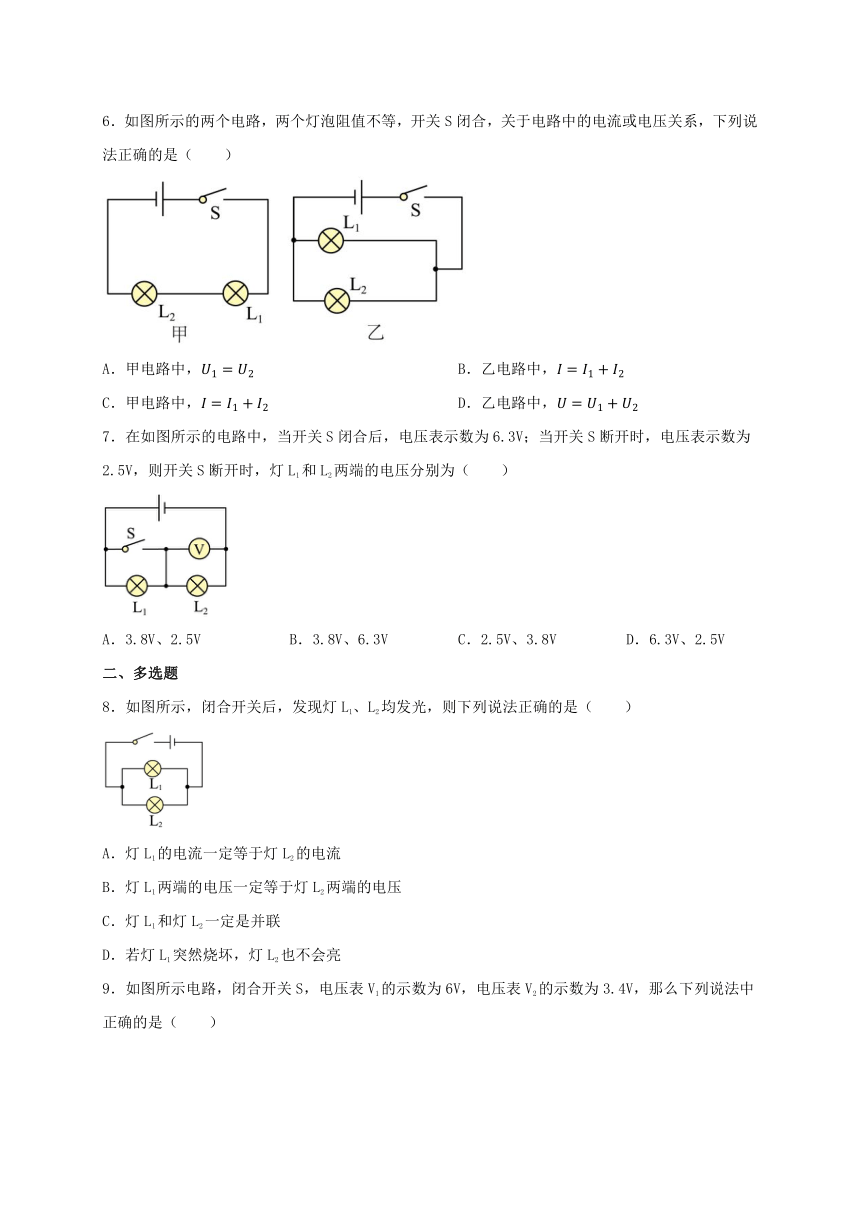

6．如圖所示的兩個電路，兩個燈泡阻值不等，開關S閉合，關于電路中的電流或電壓關系，下列說法正確的是（　　）
A．甲電路中， B．乙電路中，
C．甲電路中， D．乙電路中，
7．在如圖所示的電路中，當開關S閉合后，電壓表示數為6.3V；當開關S斷開時，電壓表示數為2.5V，則開關S斷開時，燈L1和L2兩端的電壓分別為（　　）
A．3.8V、2.5V B．3.8V、6.3V C．2.5V、3.8V D．6.3V、2.5V
二、多選題
8．如圖所示，閉合開關后，發現燈L1、L2均發光，則下列說法正確的是（　　）
A．燈L1的電流一定等于燈L2的電流
B．燈L1兩端的電壓一定等于燈L2兩端的電壓
C．燈L1和燈L2一定是并聯
D．若燈L1突然燒壞，燈L2也不會亮

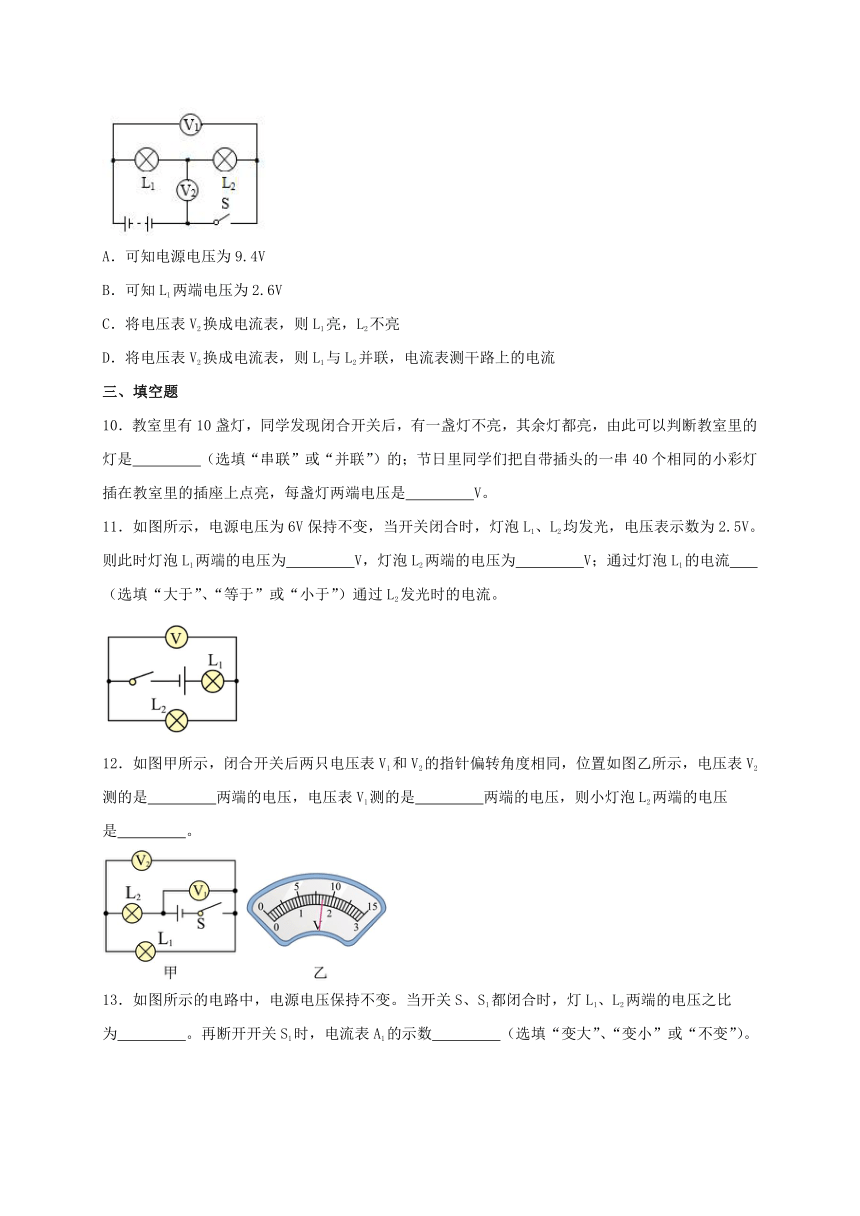

9．如圖所示電路，閉合開關S，電壓表V1的示數為6V，電壓表V2的示數為3.4V，那么下列說法中正確的是（　　）
A．可知電源電壓為9.4V
B．可知L1兩端電壓為2.6V
C．將電壓表V2換成電流表，則L1亮，L2不亮
D．將電壓表V2換成電流表，則L1與L2并聯，電流表測干路上的電流
三、填空題
10．教室里有10盞燈，同學發現閉合開關后，有一盞燈不亮，其余燈都亮，由此可以判斷教室里的燈是　 　（選填“串聯”或“并聯”）的；節日里同學們把自帶插頭的一串40個相同的小彩燈插在教室里的插座上點亮，每盞燈兩端電壓是　 　V。
11．如圖所示，電源電壓為6V保持不變，當開關閉合時，燈泡L1、L2均發光，電壓表示數為2.5V。則此時燈泡L1兩端的電壓為　 　V，燈泡L2兩端的電壓為　 　V；通過燈泡L1的電流　 　（選填“大于”、“等于”或“小于”）通過L2發光時的電流。
12．如圖甲所示，閉合開關后兩只電壓表V1和V2的指針偏轉角度相同，位置如圖乙所示，電壓表V2測的是　 　兩端的電壓，電壓表V1測的是　 　兩端的電壓，則小燈泡L2兩端的電壓是　 　。
13．如圖所示的電路中，電源電壓保持不變。當開關S、S1都閉合時，燈L1、L2兩端的電壓之比為　 　。再斷開開關S1時，電流表A1的示數　 　（選填“變大”、“變小”或“不變”）。
四、實驗探究題
14．小明用圖甲所示電路探究“串聯電路的電壓特點”。
UAB/V UBC/V UAC/V
　 1.5 3
（1）連接電路時，開關應處于　 　狀態，測量AB間電壓時，電壓表指針如圖乙所示，其讀數為　 　V；
（2）小明測出AB、BC、AC間的電壓，分析得出結論：串聯電路兩端總電壓等于各部分電路兩端電壓之和，且各用電器電壓相等。請根據此次實驗結論對實驗提出修改意見：　 　。
15．在探究“串聯電路中電壓的規律”實驗中：
（1）請?jiān)趫D甲中的虛線框內畫出燈L1、L2串聯，且電壓表測燈L2兩端電壓的電路圖。　 　
（2）小明按照電路圖連接的實物電路如圖乙所示，小亮說他的電路連接錯了，不過，只要改動一根導線，電路就能符合要求。請你在圖中連錯的導線上畫“×”，并用筆畫線代替導線將電路連接正確。　 　
（3）改正電路后，閉合開關，測量燈L2兩端的電壓，發現電壓表的示數為零，則電路故障的原因可能是燈 　 　 斷路或燈 　 　 短路；如果此時觀察到有一只燈亮，則說明故障的原因是 　 　。
（4）排除故障后，閉合開關，電壓表的指針偏轉如圖丙所示，若電源電壓為3 V，則燈L1兩端的電壓為 　 　
五、計算題
16．在如圖所示電路中，電源電壓為6V。閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。求：
（1）小燈泡L1兩端的電壓U1；
（2）通過小燈泡L2的電流I2；
（3）小燈泡L2兩端的電壓U2。
17．如圖所示的電路，電源電壓恒定不變。
（1）當a、b都是電壓表時，閉合開關S1和S2，a、b示數分別是6V、3.5V，那么燈L1、L2兩端的電壓各是多少？
（2）當a、b都是電流表時，斷開開關S2、閉合開關S1，a、b示數分別是0.28A、0.5A，那么通過燈L1、L2的電流各是多少？此時燈L1兩端的電壓是多少？
參考答案
1．B
2．C
3．D
4．C
5．A
6．B
7．A
8．B,C
9．B,C
10．并聯；5.5
11．3.5；2.5；等于
12．L1；電源；6.8V
13．1：1；變小
14．（1）斷開；1.5
（2）更換不同規格的小燈泡進行多次實驗
15．（1）
（2）
（3）L1；L2；燈L2短路
（4）1.8
16．（1）解：由電路圖可知，L1與L2并聯，因并聯電路中各支路兩端的電壓相等，所以小燈泡L1兩端的電壓為U1=U=6V
答：小燈泡L1兩端的電壓U1為6V；
（2）解：由電路圖可知，L1與L2并聯，電流表A測干路電流，電流表A1測L1支路的電流，因并聯電路中干路電流等于各支路電流之和，所以，通過小燈泡L2的電流為I2=I-I1=0.5A-0.3A=0.2A
答：通過小燈泡L2的電流I2為0.2A；
（3）解：小燈泡L2兩端的電壓為U2=U=6V
答：小燈泡L2兩端的電壓U2為6V。
17．（1）解：當a、b都是電壓表時，閉合開關S1和S2，燈泡L1與L2串聯，電壓表a測量電源電壓，電壓表b測量燈泡L2兩端的電壓；
由a、b兩表的示數可知，電源電壓U＝6V，U2＝3.5V，
因串聯電路的總電壓等于各用電器兩端的電壓之和，
所以燈L1兩端的電壓：U1＝U﹣U2＝6V﹣3.5V＝2.5V
答：燈泡L2兩端的電壓為3.5V，燈L1兩端的電壓是2.5V；
（2）解：當a、b都是電流表時，斷開開關S2，閉合開關S1，燈泡L1與L2并聯，電流表a測量通過L2的電流，電流表b測量干路中的電流；
由a、b兩表的示數可知，I＝0.5A，I2＝0.28A，
因并聯電路中干路電流等于各支路電流之和，所以通過燈L1的電流：I1＝I﹣I2＝0.5A﹣0.28A＝0.22A；
根據并聯電路的電壓關系可知，燈L1兩端的電壓等于電源電壓，即等于U'1＝U＝6V。
答：通過燈L1的電流是0.22A；燈L1兩端的電壓為6V。
