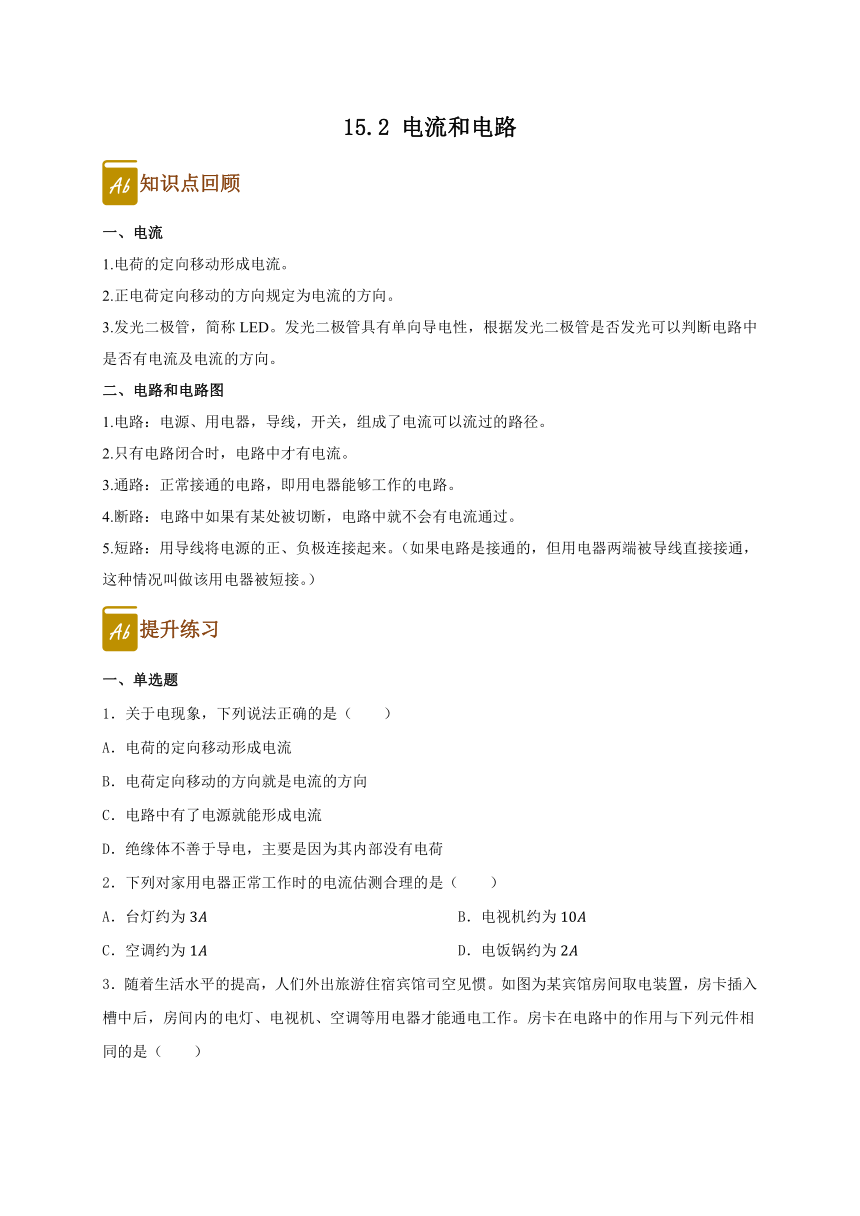

15.2 電流和電路
知識點回顧
一、電流
1.電荷的定向移動形成電流。
2.正電荷定向移動的方向規定為電流的方向。
3.發光二極管，簡稱LED。發光二極管具有單向導電性，根據發光二極管是否發光可以判斷電路中是否有電流及電流的方向。
二、電路和電路圖
1.電路：電源、用電器，導線，開關，組成了電流可以流過的路徑。
2.只有電路閉合時，電路中才有電流。
3.通路：正常接通的電路，即用電器能夠工作的電路。
4.斷路：電路中如果有某處被切斷，電路中就不會有電流通過。
5.短路：用導線將電源的正、負極連接起來。（如果電路是接通的，但用電器兩端被導線直接接通，這種情況叫做該用電器被短接。）
提升練習
一、單選題
1．關于電現象，下列說法正確的是（　　）
A．電荷的定向移動形成電流
B．電荷定向移動的方向就是電流的方向
C．電路中有了電源就能形成電流
D．絕緣體不善于導電，主要是因為其內部沒有電荷
2．下列對家用電器正常工作時的電流估測合理的是（　　）
A．臺燈約為 B．電視機約為
C．空調約為 D．電飯鍋約為

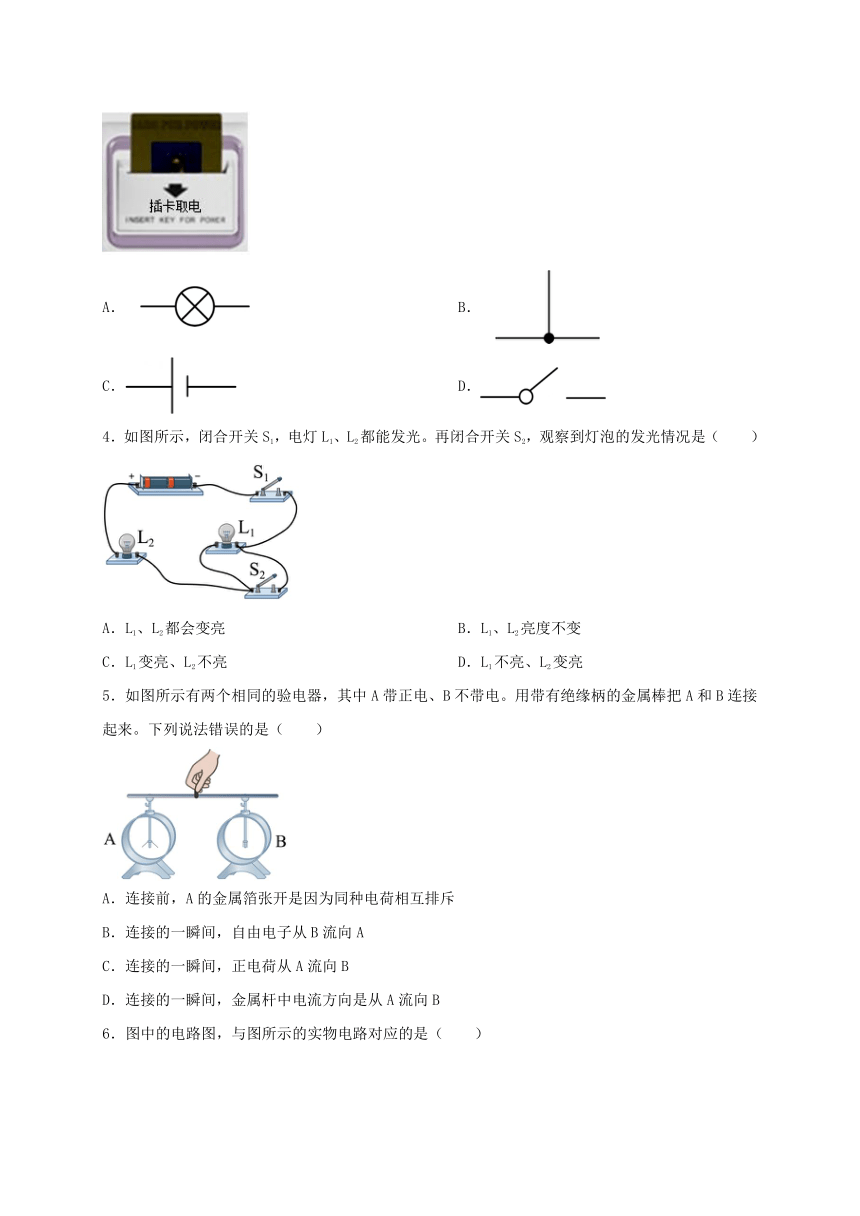

3．隨著生活水平的提高，人們外出旅游住宿賓館司空見慣。如圖為某賓館房間取電裝置，房卡插入槽中后，房間內的電燈、電視機、空調等用電器才能通電工作。房卡在電路中的作用與下列元件相同的是（　　）
A． B．
C． D．
4．如圖所示，閉合開關S1，電燈L1、L2都能發光。再閉合開關S2，觀察到燈泡的發光情況是（　?。?br/>A．L1、L2都會變亮 B．L1、L2亮度不變
C．L1變亮、L2不亮 D．L1不亮、L2變亮
5．如圖所示有兩個相同的驗電器，其中A帶正電、B不帶電。用帶有絕緣柄的金屬棒把A和B連接起來。下列說法錯誤的是（　　）
A．連接前，A的金屬箔張開是因為同種電荷相互排斥
B．連接的一瞬間，自由電子從B流向A
C．連接的一瞬間，正電荷從A流向B
D．連接的一瞬間，金屬桿中電流方向是從A流向B

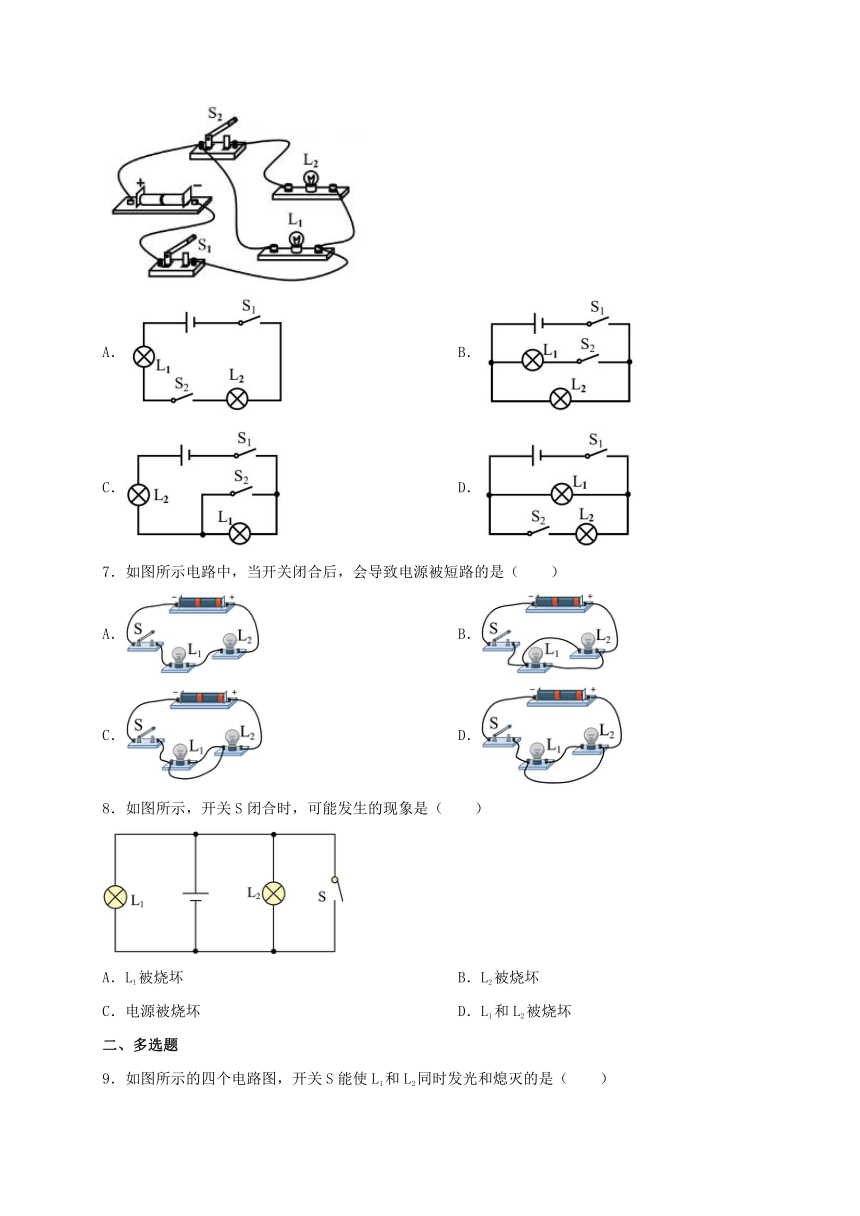

6．圖中的電路圖，與圖所示的實物電路對應的是（　　）
A． B．
C． D．
7．如圖所示電路中，當開關閉合后，會導致電源被短路的是（　　）
A． B．
C． D．
8．如圖所示，開關S閉合時，可能發生的現象是（　?。?br/>A．L1被燒壞 B．L2被燒壞
C．電源被燒壞 D．L1和L2被燒壞
二、多選題

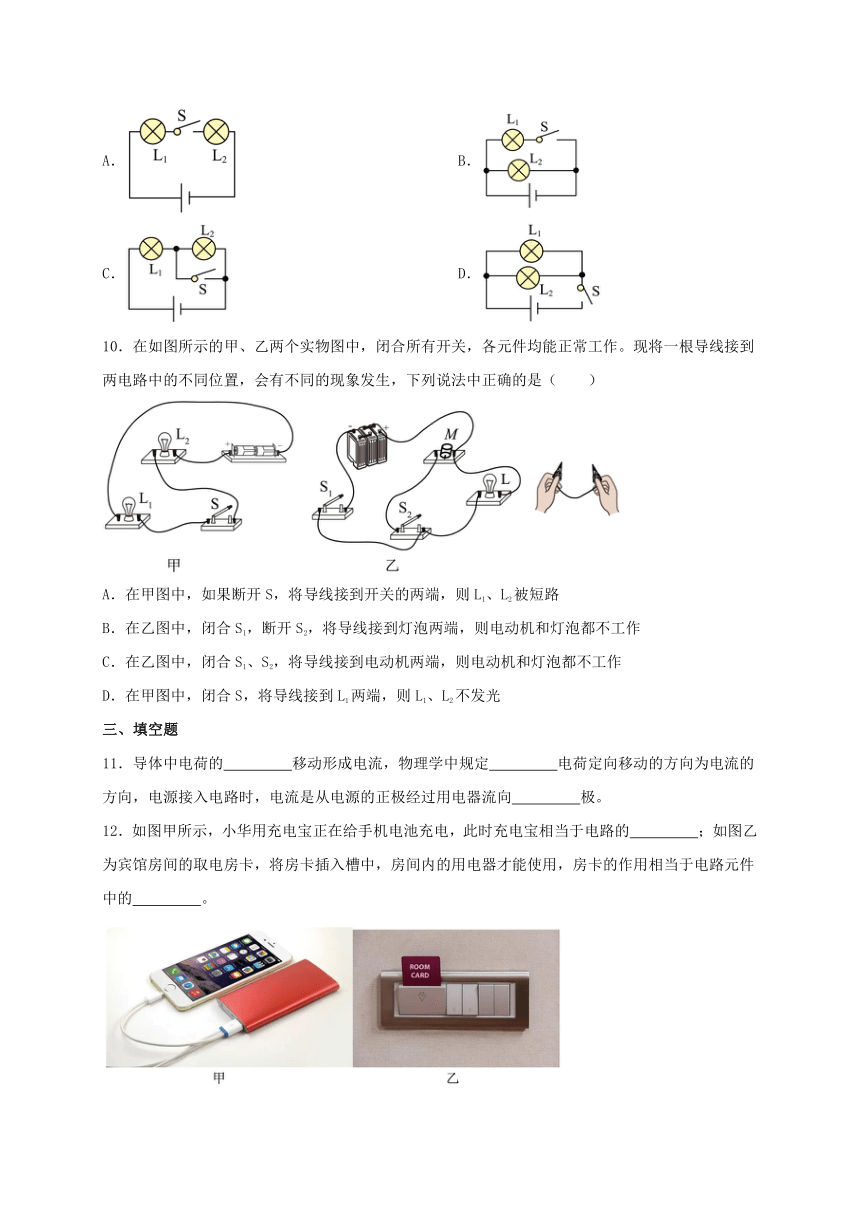

9．如圖所示的四個電路圖，開關S能使L1和L2同時發光和熄滅的是（　?。?br/>A． B．
C． D．
10．在如圖所示的甲、乙兩個實物圖中，閉合所有開關，各元件均能正常工作?，F將一根導線接到兩電路中的不同位置，會有不同的現象發生，下列說法中正確的是（　?。?br/>A．在甲圖中，如果斷開S，將導線接到開關的兩端，則L1、L2被短路
B．在乙圖中，閉合S1，斷開S2，將導線接到燈泡兩端，則電動機和燈泡都不工作
C．在乙圖中，閉合S1、S2，將導線接到電動機兩端，則電動機和燈泡都不工作
D．在甲圖中，閉合S，將導線接到L1兩端，則L1、L2不發光
三、填空題
11．導體中電荷的　 　移動形成電流，物理學中規定　 　電荷定向移動的方向為電流的方向，電源接入電路時，電流是從電源的正極經過用電器流向　 　極。
12．如圖甲所示，小華用充電寶正在給手機電池充電，此時充電寶相當于電路的　 ?。蝗鐖D乙為賓館房間的取電房卡，將房卡插入槽中，房間內的用電器才能使用，房卡的作用相當于電路元件中的　 　。
13．如圖所示，用毛皮摩擦過的橡膠棒接觸不帶電的驗電器后，驗電器金屬箔張開，是因為驗電器帶上了　 　（選填“正”或“負”）電；此過程中瞬間電流的方向是從　 ?。ㄟx填“金屬球到橡膠棒”或“橡膠棒到金屬球”）。
14．如圖所示電路：
當S1和S2都斷開時，稱為　 　路；當S1和S2都閉合時，稱為　 　路；當S1閉合、S2斷開時，稱為　 　路。
15．如圖所示電路，S閉合后，電路將是　 　(選填“通路”“斷路”或“短路”)，要使兩燈串聯，只需拆除導線　 　(選填“a”或“b”)．
四、作圖題
16．按照圖甲的電路圖，用筆畫線表示導線，把圖乙所示的實物連接起來。
17．根據電路圖連接實物圖。
18．根據下列實物電路在虛線方框內畫出相應的電路圖。
19．根據如圖所示的實物連接圖，請在虛線框內畫出對應的電路圖。
參考答案
1．A
2．D
3．D
4．D
5．C
6．D
7．D
8．C
9．A,D
10．B,C
11．定向；正；負
12．電源；開關
13．負；金屬球到橡膠棒
14．斷；短；通
15．短路；b
16．解：如圖所示：
17．解：如圖所示；
18．解：如圖所示：
19．解：如圖所示：
