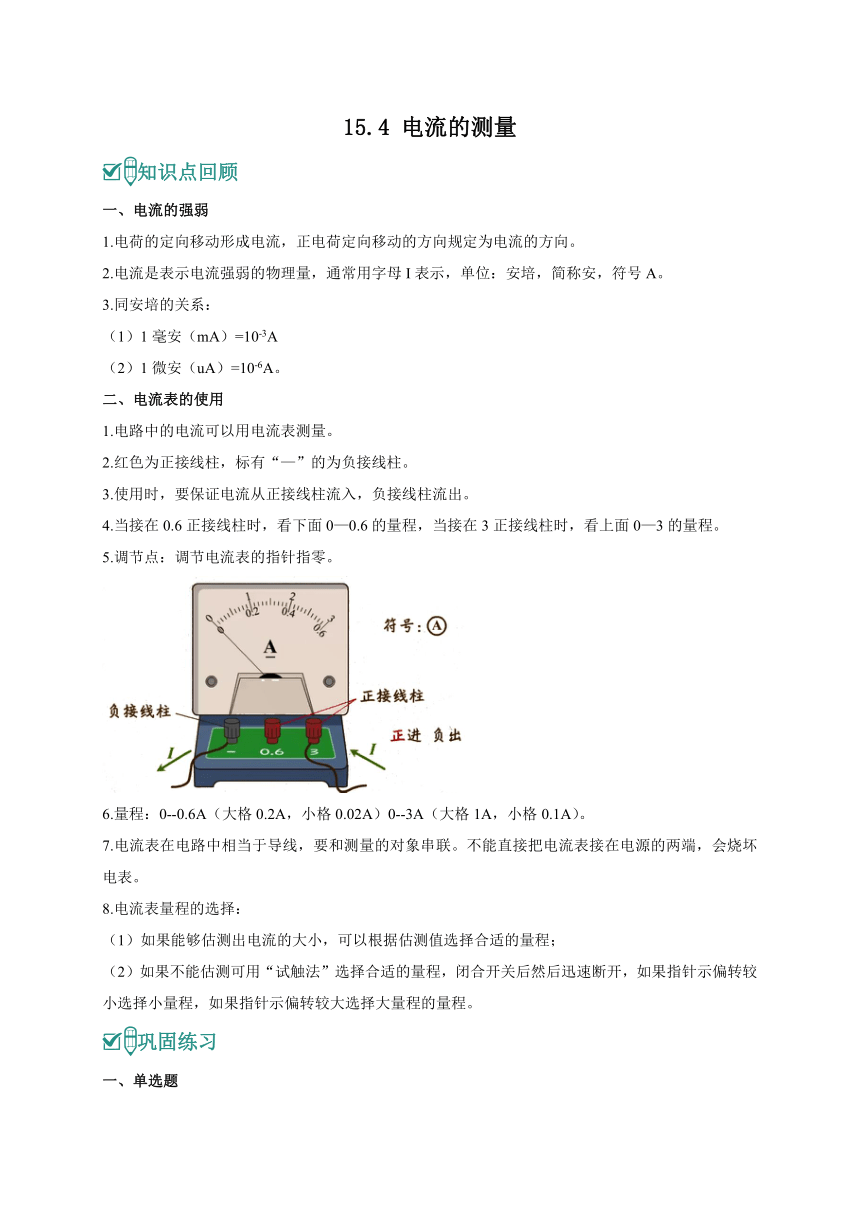

15.4 電流的測量
知識點回顧
一、電流的強弱
1.電荷的定向移動形成電流，正電荷定向移動的方向規定為電流的方向。
2.電流是表示電流強弱的物理量，通常用字母I表示，單位：安培，簡稱安，符號A。
3.同安培的關系：
（1）1毫安（mA）=10-3A
（2）1微安（uA）=10-6A。
二、電流表的使用
1.電路中的電流可以用電流表測量。
2.紅色為正接線柱，標有“—”的為負接線柱。
3.使用時，要保證電流從正接線柱流入，負接線柱流出。
4.當接在0.6正接線柱時，看下面0—0.6的量程，當接在3正接線柱時，看上面0—3的量程。
5.調節點：調節電流表的指針指零。
6.量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
7.電流表在電路中相當于導線，要和測量的對象串聯。不能直接把電流表接在電源的兩端，會燒壞電表。
8.電流表量程的選擇：
（1）如果能夠估測出電流的大小，可以根據估測值選擇合適的量程；
（2）如果不能估測可用“試觸法”選擇合適的量程，閉合開關后然后迅速斷開，如果指針示偏轉較小選擇小量程，如果指針示偏轉較大選擇大量程的量程。
鞏固練習
一、單選題

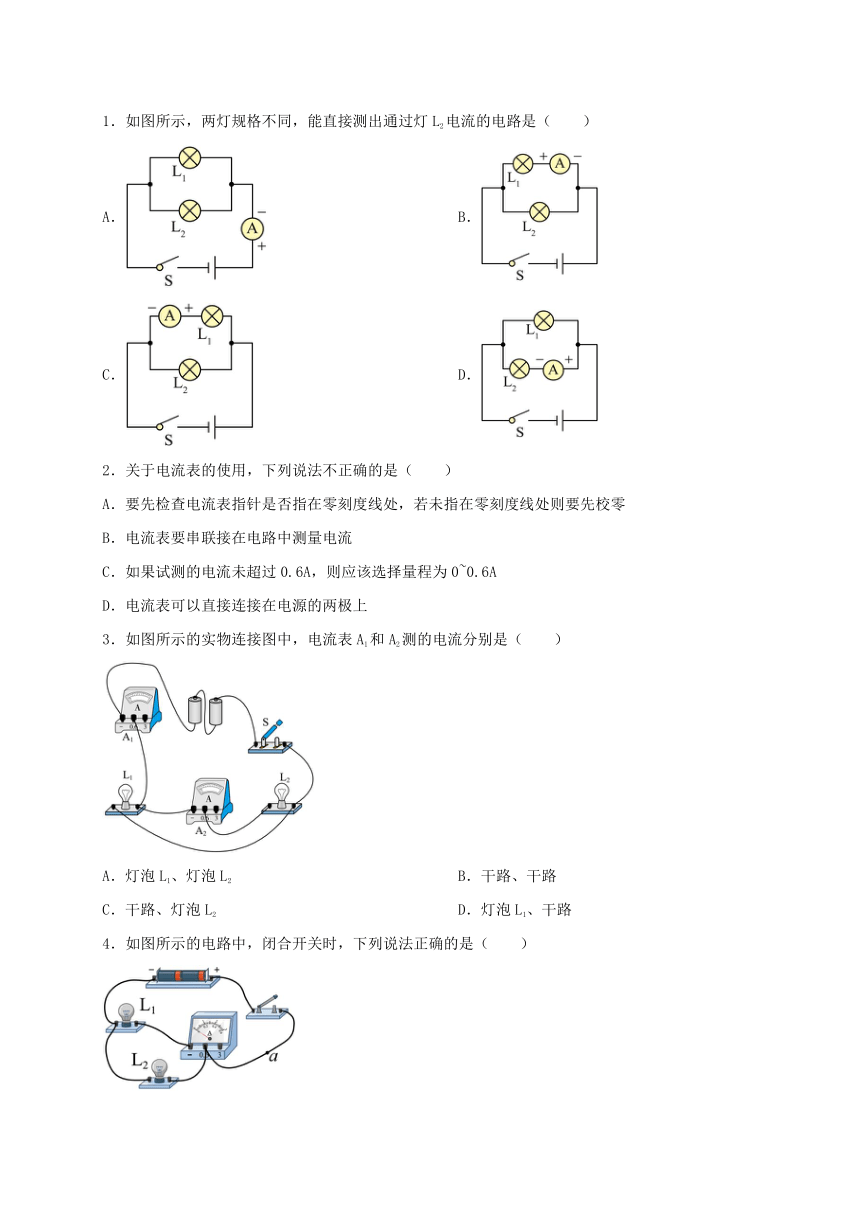

1．如圖所示，兩燈規格不同，能直接測出通過燈L2電流的電路是（　　）
A． B．
C． D．
2．關于電流表的使用，下列說法不正確的是（　　）
A．要先檢查電流表指針是否指在零刻度線處，若未指在零刻度線處則要先校零
B．電流表要串聯接在電路中測量電流
C．如果試測的電流未超過0.6A，則應該選擇量程為0~0.6A
D．電流表可以直接連接在電源的兩極上
3．如圖所示的實物連接圖中，電流表A1和A2測的電流分別是（　　）
A．燈泡L1、燈泡L2 B．干路、干路
C．干路、燈泡L2 D．燈泡L1、干路

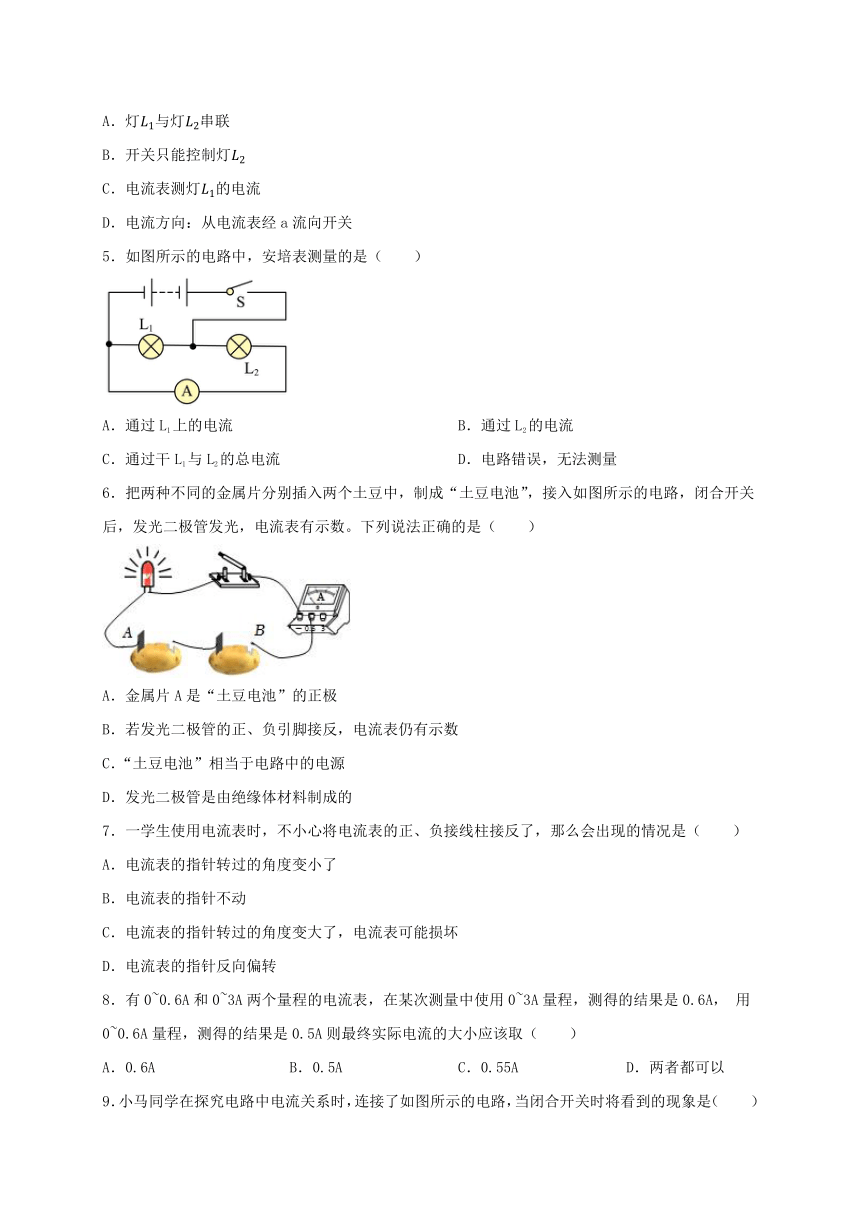

4．如圖所示的電路中，閉合開關時，下列說法正確的是（　　）
A．燈與燈串聯
B．開關只能控制燈
C．電流表測燈的電流
D．電流方向：從電流表經a流向開關
5．如圖所示的電路中，安培表測量的是（　　）
A．通過L1上的電流 B．通過L2的電流
C．通過干L1與L2的總電流 D．電路錯誤，無法測量
6．把兩種不同的金屬片分別插入兩個土豆中，制成“土豆電池”，接入如圖所示的電路，閉合開關后，發光二極管發光，電流表有示數。下列說法正確的是（　　）
A．金屬片A是“土豆電池”的正極
B．若發光二極管的正、負引腳接反，電流表仍有示數
C．“土豆電池”相當于電路中的電源
D．發光二極管是由絕緣體材料制成的
7．一學生使用電流表時，不小心將電流表的正、負接線柱接反了，那么會出現的情況是（　　）
A．電流表的指針轉過的角度變小了
B．電流表的指針不動
C．電流表的指針轉過的角度變大了，電流表可能損壞
D．電流表的指針反向偏轉
8．有0~0.6A和0~3A兩個量程的電流表，在某次測量中使用0~3A量程，測得的結果是0.6A， 用0~0.6A量程，測得的結果是0.5A則最終實際電流的大小應該取（　　）
A．0.6A B．0.5A C．0.55A D．兩者都可以
9．小馬同學在探究電路中電流關系時，連接了如圖所示的電路，當閉合開關時將看到的現象是（　　）
A．L1不亮，L2亮，電流表 有示數
B．L1亮，L2不亮，電流表 有示數
C．L1，L2都不亮，電流表 無示數
D．L1，L2都亮，電流表 無示數

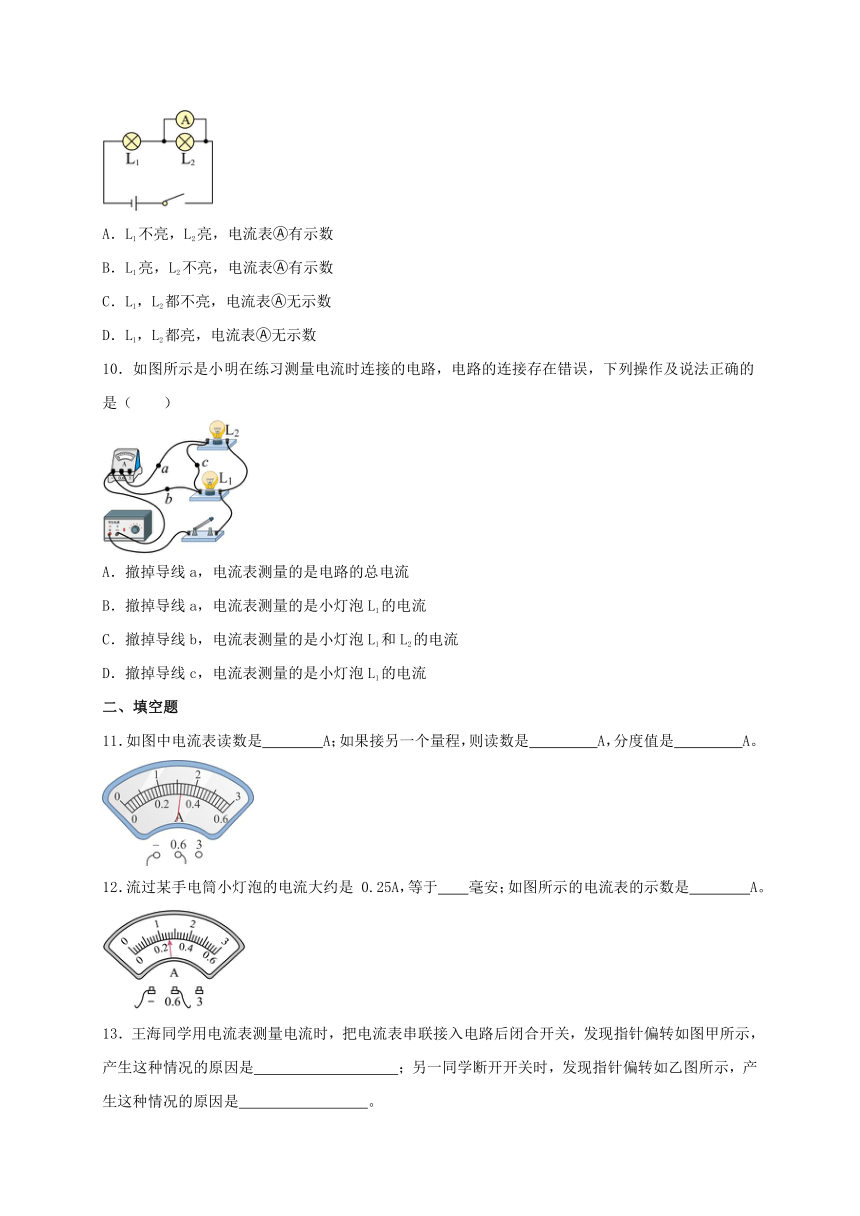

10．如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（　　）
A．撤掉導線a，電流表測量的是電路的總電流
B．撤掉導線a，電流表測量的是小燈泡L1的電流
C．撤掉導線b，電流表測量的是小燈泡L1和L2的電流
D．撤掉導線c，電流表測量的是小燈泡L1的電流
二、填空題
11．如圖中電流表讀數是　 　A；如果接另一個量程，則讀數是　 　A，分度值是　 　A。
12．流過某手電筒小燈泡的電流大約是 0.25A，等于　 毫安；如圖所示的電流表的示數是　 　A。
13．王海同學用電流表測量電流時，把電流表串聯接入電路后閉合開關，發現指針偏轉如圖甲所示，產生這種情況的原因是　 　；另一同學斷開開關時，發現指針偏轉如乙圖所示，產生這種情況的原因是　 　。
14．某同學要用電流表測量通過燈L1的電流，連接的電路圖如圖所示，其中圖左邊燈泡為L1，右邊燈泡為L2。把電流表并聯接在燈泡L1兩端，閉合開關后，燈L1　 　（“亮”或“不亮”），此時電流表測量的是燈　 　的電流。
15．如圖所示的電路中，當開關S、S1、S2均閉合時，　 　兩個燈泡并聯，此時電流表測的是燈泡　 　中的電流。
三、作圖題
16．如圖所示，在電路的“○”處畫出一個燈泡及兩只電流表，使電路連接正確．并標出電流表的“﹢”、“-”接線柱．
17．如圖所示在圖中電流表A的示數為0.5A，A1的示數為0.2A，若要A2測L2的電流，請將A2正確地連入電路。
參考答案
1．D
2．D
3．C
4．C
5．B
6．C
7．D
8．B
9．B
10．C
11．0.32；1.6；0.1
12．250；0.26
13．電流表量程過小；電流表未調零
14．不亮；L2
15．L1L2；L2
16．解：如圖所示：
17．解：如圖所示：
