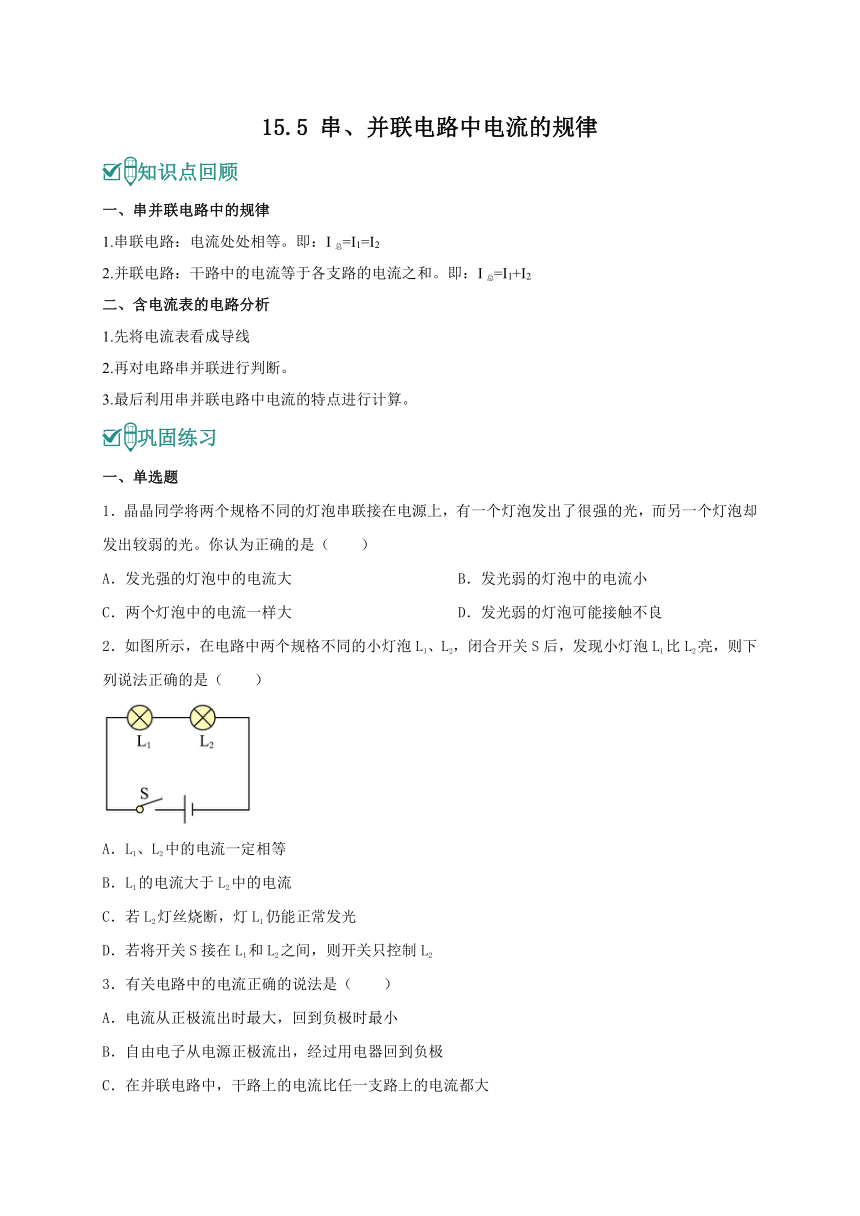

15.5 串、并聯電路中電流的規律
知識點回顧
一、串并聯電路中的規律
1.串聯電路：電流處處相等。即：I總=I1=I2
2.并聯電路：干路中的電流等于各支路的電流之和。即：I總=I1+I2
二、含電流表的電路分析
1.先將電流表看成導線
2.再對電路串并聯進行判斷。
3.最后利用串并聯電路中電流的特點進行計算。
鞏固練習
一、單選題
1．晶晶同學將兩個規格不同的燈泡串聯接在電源上，有一個燈泡發出了很強的光，而另一個燈泡卻發出較弱的光。你認為正確的是（　　）
A．發光強的燈泡中的電流大 B．發光弱的燈泡中的電流小
C．兩個燈泡中的電流一樣大 D．發光弱的燈泡可能接觸不良
2．如圖所示，在電路中兩個規格不同的小燈泡L1、L2，閉合開關S后，發現小燈泡L1比L2亮，則下列說法正確的是（　　）
A．L1、L2中的電流一定相等
B．L1的電流大于L2中的電流
C．若L2燈絲燒斷，燈L1仍能正常發光
D．若將開關S接在L1和L2之間，則開關只控制L2
3．有關電路中的電流正確的說法是（　　）
A．電流從正極流出時最大，回到負極時最小
B．自由電子從電源正極流出，經過用電器回到負極
C．在并聯電路中，干路上的電流比任一支路上的電流都大
D．在串聯電路中，流過用電器的電流比流過導線的電流大

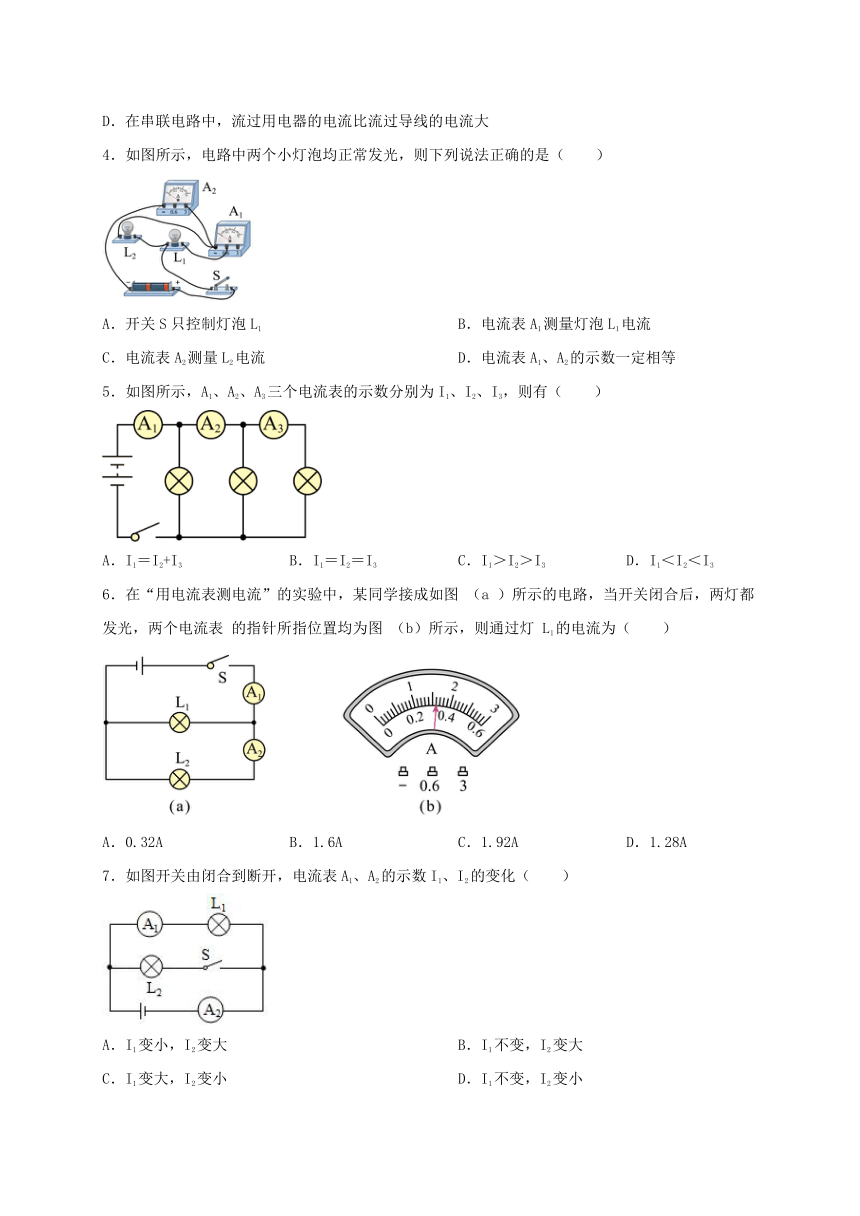

4．如圖所示，電路中兩個小燈泡均正常發光，則下列說法正確的是（　　）
A．開關S只控制燈泡L1 B．電流表A1測量燈泡L1電流
C．電流表A2測量L2電流 D．電流表A1、A2的示數一定相等
5．如圖所示，A1、A2、A3三個電流表的示數分別為I1、I2、I3，則有（　　）
A．I1＝I2+I3 B．I1＝I2＝I3 C．I1＞I2＞I3 D．I1＜I2＜I3
6．在“用電流表測電流”的實驗中，某同學接成如圖 （a ）所示的電路，當開關閉合后，兩燈都發光，兩個電流表 的指針所指位置均為圖 （b）所示，則通過燈 L1的電流為（　　）
A．0.32A B．1.6A C．1.92A D．1.28A
7．如圖開關由閉合到斷開，電流表A1、A2的示數I1、I2的變化（　　）
A．I1變小，I2變大 B．I1不變，I2變大
C．I1變大，I2變小 D．I1不變，I2變小

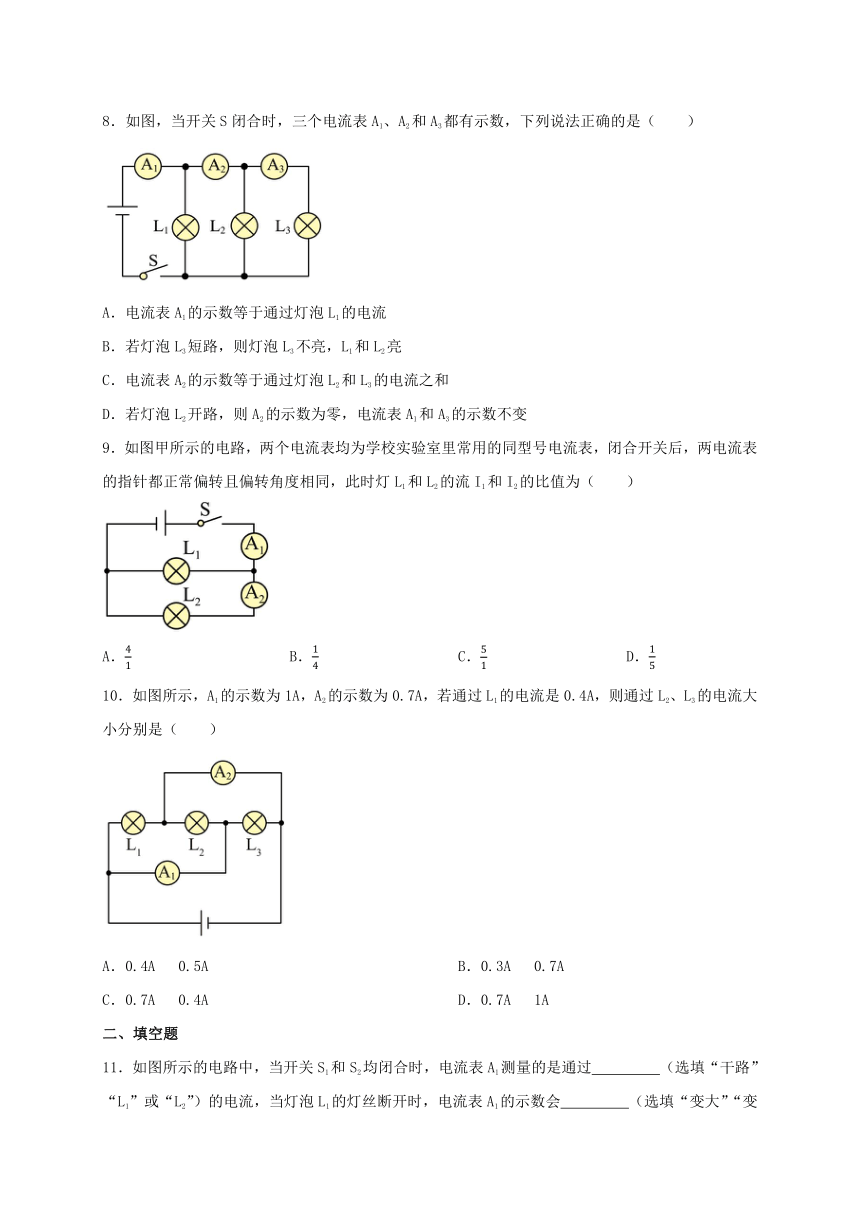

8．如圖，當開關S閉合時，三個電流表A1、A2和A3都有示數，下列說法正確的是（　　）
A．電流表A1的示數等于通過燈泡L1的電流
B．若燈泡L3短路，則燈泡L3不亮，L1和L2亮
C．電流表A2的示數等于通過燈泡L2和L3的電流之和
D．若燈泡L2開路，則A2的示數為零，電流表A1和A3的示數不變
9．如圖甲所示的電路，兩個電流表均為學校實驗室里常用的同型號電流表，閉合開關后，兩電流表的指針都正常偏轉且偏轉角度相同，此時燈L1和L2的流I1和I2的比值為（　　）
A． B． C． D．
10．如圖所示，A1的示數為1A，A2的示數為0.7A，若通過L1的電流是0.4A，則通過L2、L3的電流大小分別是（　　）
A．0.4A 0.5A B．0.3A 0.7A
C．0.7A 0.4A D．0.7A 1A
二、填空題
11．如圖所示的電路中，當開關S1和S2均閉合時，電流表A1測量的是通過　 　（選填“干路”“L1”或“L2”）的電流，當燈泡L1的燈絲斷開時，電流表A1的示數會　 　（選填“變大”“變小”或“不變”）。

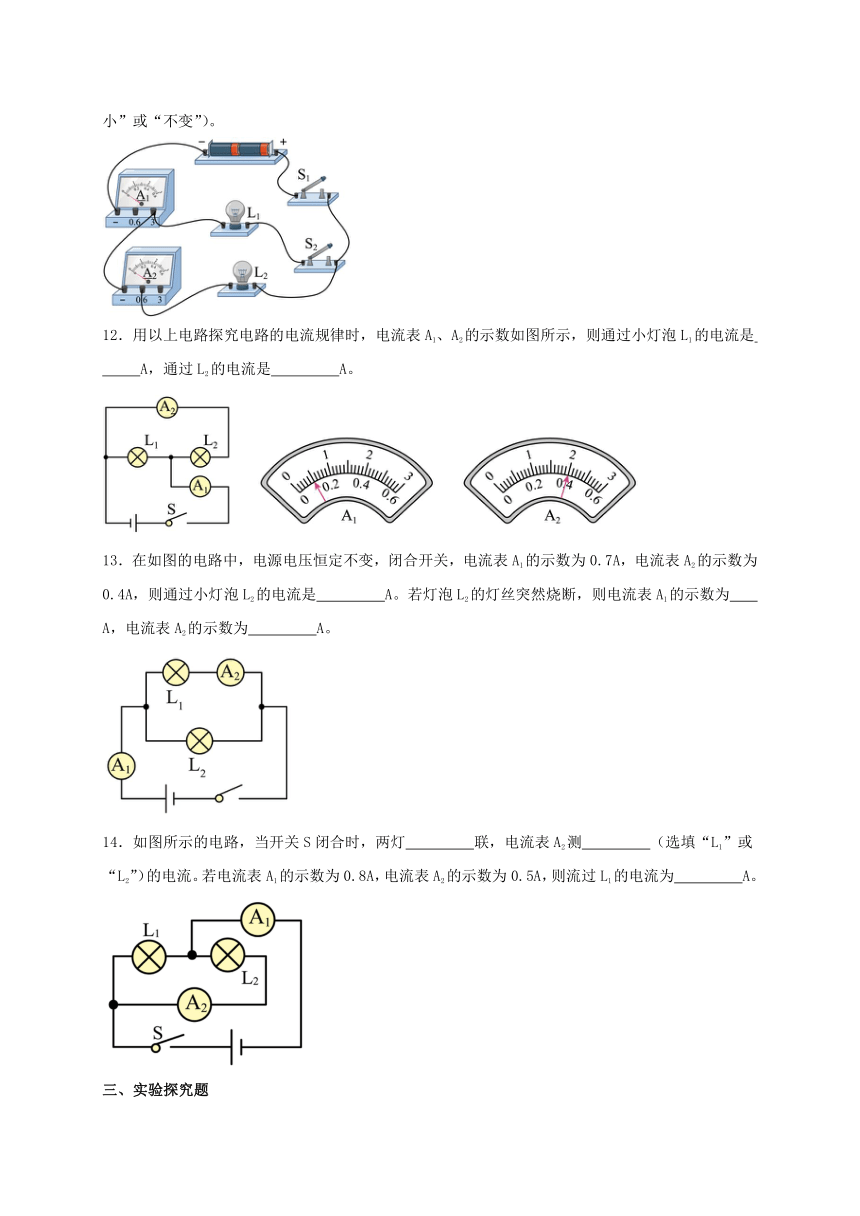

12．用以上電路探究電路的電流規律時，電流表A1、A2的示數如圖所示，則通過小燈泡L1的電流是　
　A，通過L2的電流是　 　A。
13．在如圖的電路中，電源電壓恒定不變，閉合開關，電流表A1的示數為0.7A，電流表A2的示數為0.4A，則通過小燈泡L2的電流是　 　A。若燈泡L2的燈絲突然燒斷，則電流表A1的示數為　 　A，電流表A2的示數為　 　A。
14．如圖所示的電路，當開關S閉合時，兩燈　 　聯，電流表A2測　 　（選填“L1”或“L2”）的電流。若電流表A1的示數為0.8A，電流表A2的示數為0.5A，則流過L1的電流為　 　A。
三、實驗探究題
15．小愛學習小組的同學利用如圖甲所示的電路圖探究“并聯電路的電流規律”。
（1）連接電路時，開關應處于　 　狀態；
（2）從圖乙可看出，他們此時用電流表測量的是流過　 　（選填“A”“B”或“C”）點的電流；
（3）進行實驗過程中，小愛記錄了如下實驗數據。
實驗次數 通過A 點的電流IA/A 通過B 點的電流IB/A 通過C 點的電流IC/A
1 0.1 0.1 0.2
2 0.2 0.2 0.4
3 0.3 0.3 0.6
分析以上實驗數據，小愛發現通過兩條支路的電流總是相等，其原因是　 　。為了得出更普遍的結論，請你提出一條合理建議：　 　。
16．如圖甲所示，小明用該電路探究“串聯電路電流的特點”，實驗中兩個小燈泡的規格不同，電源電壓符合實驗的要求。
（1）根據實驗電路圖，用筆畫線代替導線將圖乙所示的電路連接完整；
（2）這個實驗的目的是要研究串聯電路中各處　 　的關系，我們可以從最簡單的兩個用電器串聯開始，從電路圖來分析，需要測量　 　點的電流并分析比較，然后才能得出結論；
（3）小明連接好電路后，用開關“試觸”，觀察到電流表指針迅速偏轉到零刻線左側，則他連接的電路存在的問題是電流表的　 　，這時應該交換電流表　 　的接線；
（4）小明正確連接電路后，閉合開關S，發現燈L1不發光，燈L2發光。請你猜想燈L1不發光的原因可能是　 　；實驗室有一根導線，請你用這根導線檢驗你的猜想，寫出你的做法及可能觀察到的現象。做法：　 　；現象：　 　。
四、計算題
17．如圖所示電路，開關S閉合后，通過電流表A1的示數為0.3A，且電流表A和A1的指針偏轉角度相同，則：
（1）兩燈的連接方式是并聯還是串聯？電流表A、A1分別測量誰的電流？通過燈泡L1的電流為多少？
（2）電流表A的示數為多少？
（3）通過燈泡L2的電流為多少？
18．在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6 A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2 A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9 A，通過L1的電流為0.6 A，則通過L2的電流是多少？
參考答案
1．C
2．A
3．C
4．B
5．C
6．D
7．D
8．C
9．A
10．B
11．干路；變小
12．0.1；0.4
13．0.3；0.4；0.4
14．并；L2；0.3A
15．（1）斷開
（2）C
（3）選用規格相同的燈泡進行實驗；選用不同規格的燈泡進行多次實驗。
16．（1）
（2）電流；ABC
（3）正負接線柱接反了；正負接線柱
（4）燈L1短路（或燈L1的實際功率太小）；用導線試觸短接燈L2；電流表滿偏（燈L1發光）
17．（1）解：由圖可知，兩燈泡并聯，電流表A1測燈L1所在支路電流，電流表A測干路電流；已知電流表A1的示數為0.3A，則通過燈泡L1的電流為I1＝0.3A。
答：兩燈的連接方式是并聯；電流表A1測燈L1所在支路電流，電流表A測干路電流；通過燈泡L1的電流為0.3A；
（2）解：由并聯電路的電流特點可知，A的示數應大于A1的示數，已知兩電流表指針偏轉的角度相同，所以A選用的是大量程，A1選用的是小量程，指針在同一位置時，電流表大量程示數是小量程示數的5倍，所以電流表A的示數為 （即干路電流）
答：電流表A的示數為1.5A；
（3）解：通過燈L2的電流為
答：通過燈泡L2的電流為1.2A。
18．（1）解：只閉合S1時，電路為L1的簡單電路，電流表測電路中的電流，則通過L1的電流為0.6A，通過L2的電流為0。
答：只閉合S1時，通過L1的電流0.6A，通過L2的電流0；
（2）解：只閉合S2時，兩燈泡串聯，電流表測電路中的電流，因為串聯電路中各處的電流相等，所以通過兩燈泡的電流均為0.2A。
答：只閉合S2時，通過L1和L2的電流均為0.2A；
（3）解：當閉合S1和S3時，兩燈泡并聯，電流表測干路電流，因為并聯電路干路中的電流等于各支路電流的和，所以通過L2的電流為I2=I-I1=0.9A-0.6A=0.3A
答：當閉合S1和S3時，通過L2的電流是0.3A。
