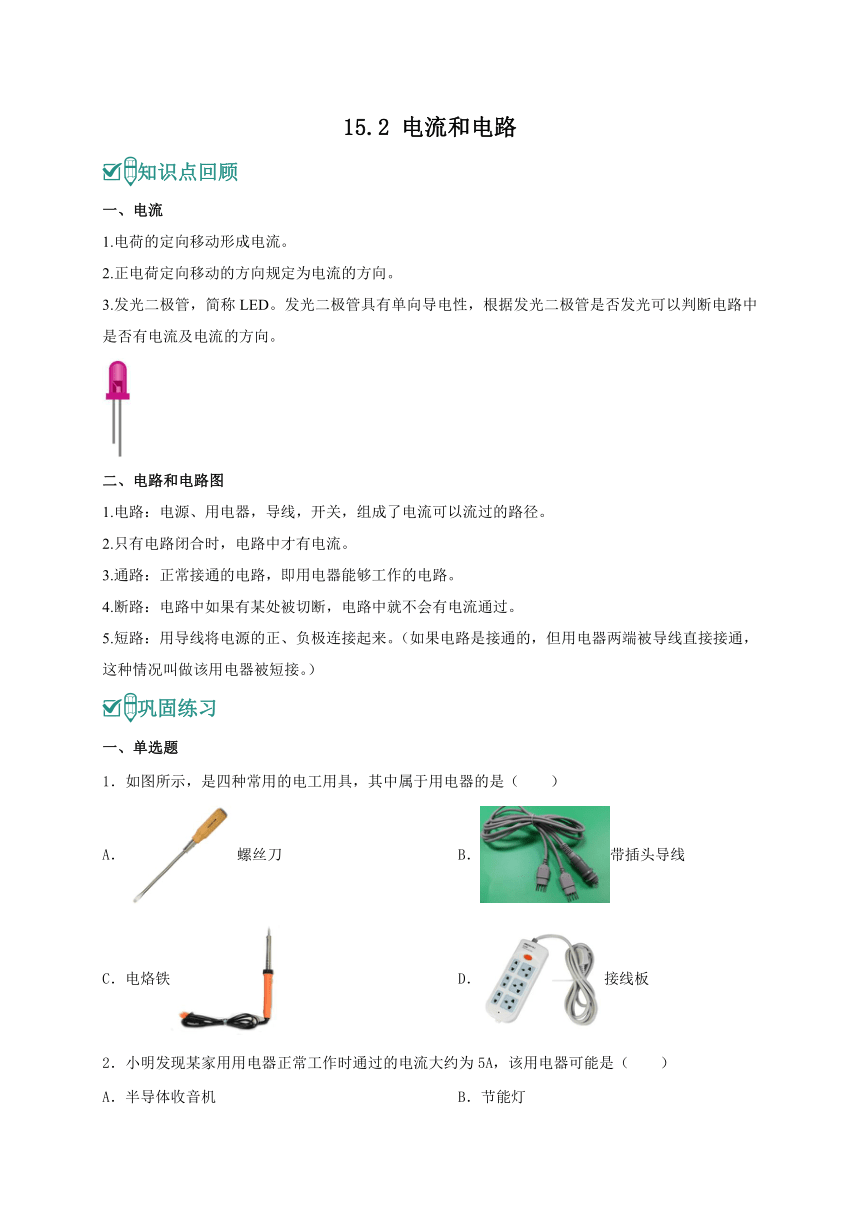

15.2 電流和電路
知識點回顧
一、電流
1.電荷的定向移動形成電流。
2.正電荷定向移動的方向規定為電流的方向。
3.發光二極管，簡稱LED。發光二極管具有單向導電性，根據發光二極管是否發光可以判斷電路中是否有電流及電流的方向。
二、電路和電路圖
1.電路：電源、用電器，導線，開關，組成了電流可以流過的路徑。
2.只有電路閉合時，電路中才有電流。
3.通路：正常接通的電路，即用電器能夠工作的電路。
4.斷路：電路中如果有某處被切斷，電路中就不會有電流通過。
5.短路：用導線將電源的正、負極連接起來。（如果電路是接通的，但用電器兩端被導線直接接通，這種情況叫做該用電器被短接。）
鞏固練習
一、單選題
1．如圖所示，是四種常用的電工用具，其中屬于用電器的是（　　）
A．螺絲刀 B．帶插頭導線
C．電烙鐵 D．接線板
2．小明發現某家用用電器正常工作時通過的電流大約為5A，該用電器可能是（　　）
A．半導體收音機 B．節能燈
C．電冰箱 D．空調器
3．關于電流和電流的方向，下列說法中正確的是（　　）
A．電流是由電荷移動形成的
B．在電源外部，電流從電源的負極流向正極
C．物理學規定正電荷定向移動的方向為電流方向
D．金屬導體中的電流方向與自由電子定向移動方向相同

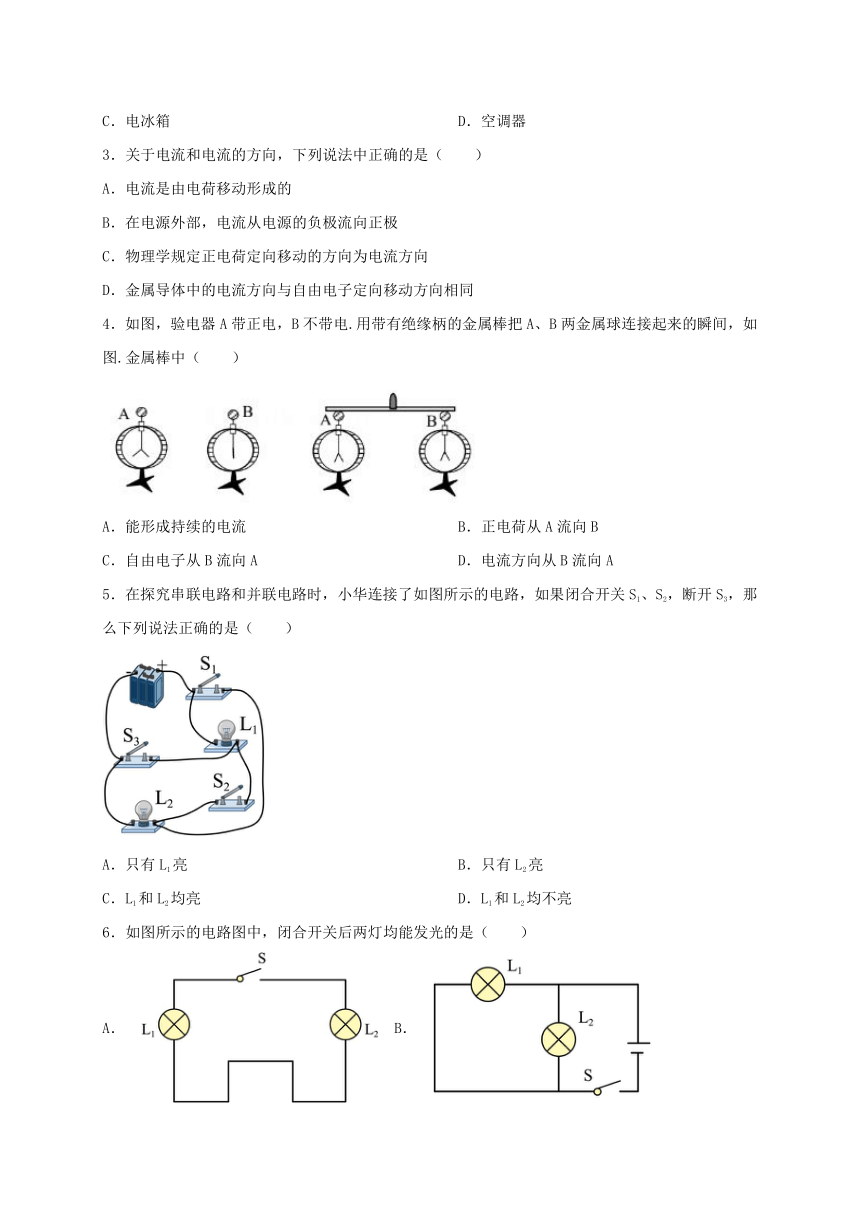

4．如圖，驗電器A帶正電，B不帶電.用帶有絕緣柄的金屬棒把A、B兩金屬球連接起來的瞬間，如圖.金屬棒中（　　）
A．能形成持續的電流 B．正電荷從A流向B
C．自由電子從B流向A D．電流方向從B流向A
5．在探究串聯電路和并聯電路時，小華連接了如圖所示的電路，如果閉合開關S1、S2，斷開S3，那么下列說法正確的是（　　）
A．只有L1亮 B．只有L2亮
C．L1和L2均亮 D．L1和L2均不亮
6．如圖所示的電路圖中，閉合開關后兩燈均能發光的是（　　）
A． B．
C． D．

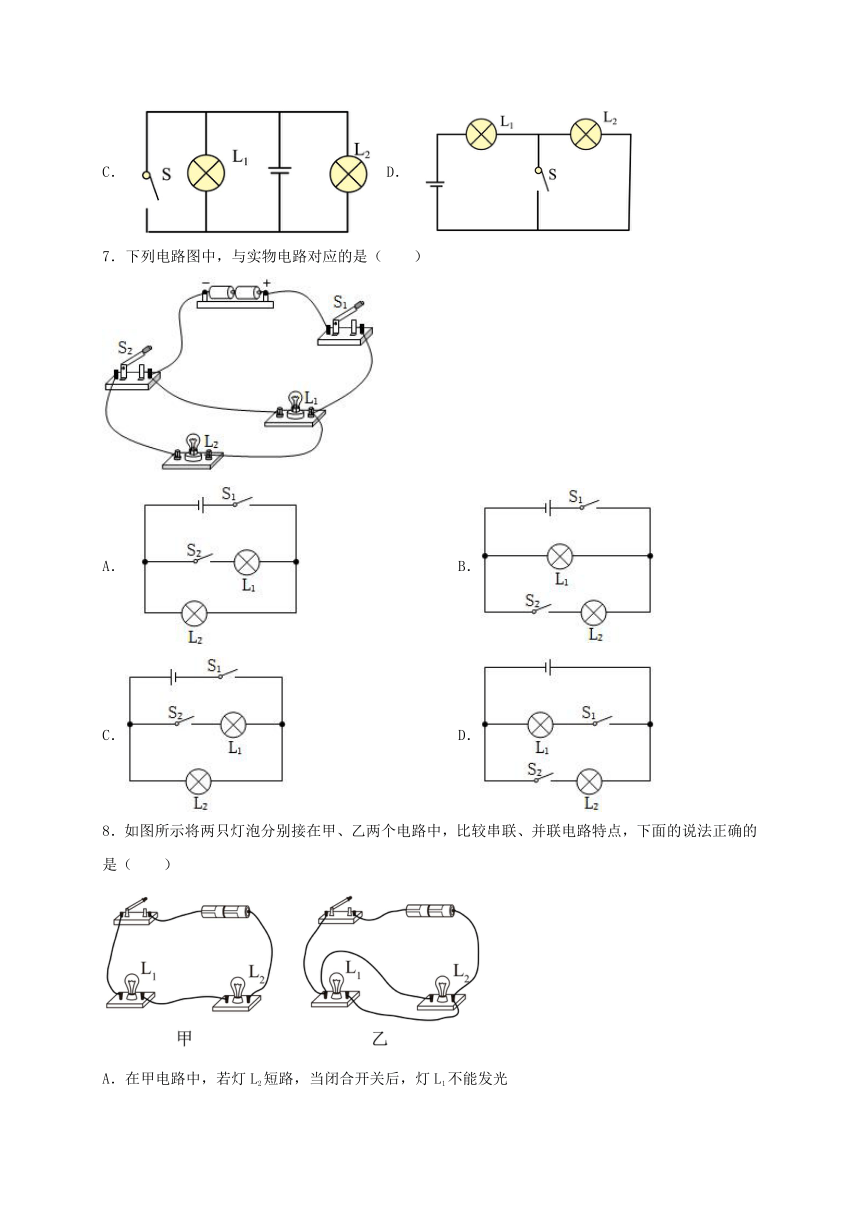

7．下列電路圖中，與實物電路對應的是（　　）
A． B．
C． D．
8．如圖所示將兩只燈泡分別接在甲、乙兩個電路中，比較串聯、并聯電路特點，下面的說法正確的是（　　）
A．在甲電路中，若燈L2短路，當閉合開關后，燈L1不能發光
B．在甲電路中，若燈L1斷路，當閉合開關后，燈L2可以發光
C．在乙電路中，若燈L2短路，當圖合開關后，燈L1可以發光
D．在乙電路中，若燈L1斷路，當閉合開關后，燈L2可以發光
二、填空題
9．物理學上把　 　定向移動的方向規定為電流的方向，金屬導體中自由電子定向移動的方向與電流的方向相　 　．

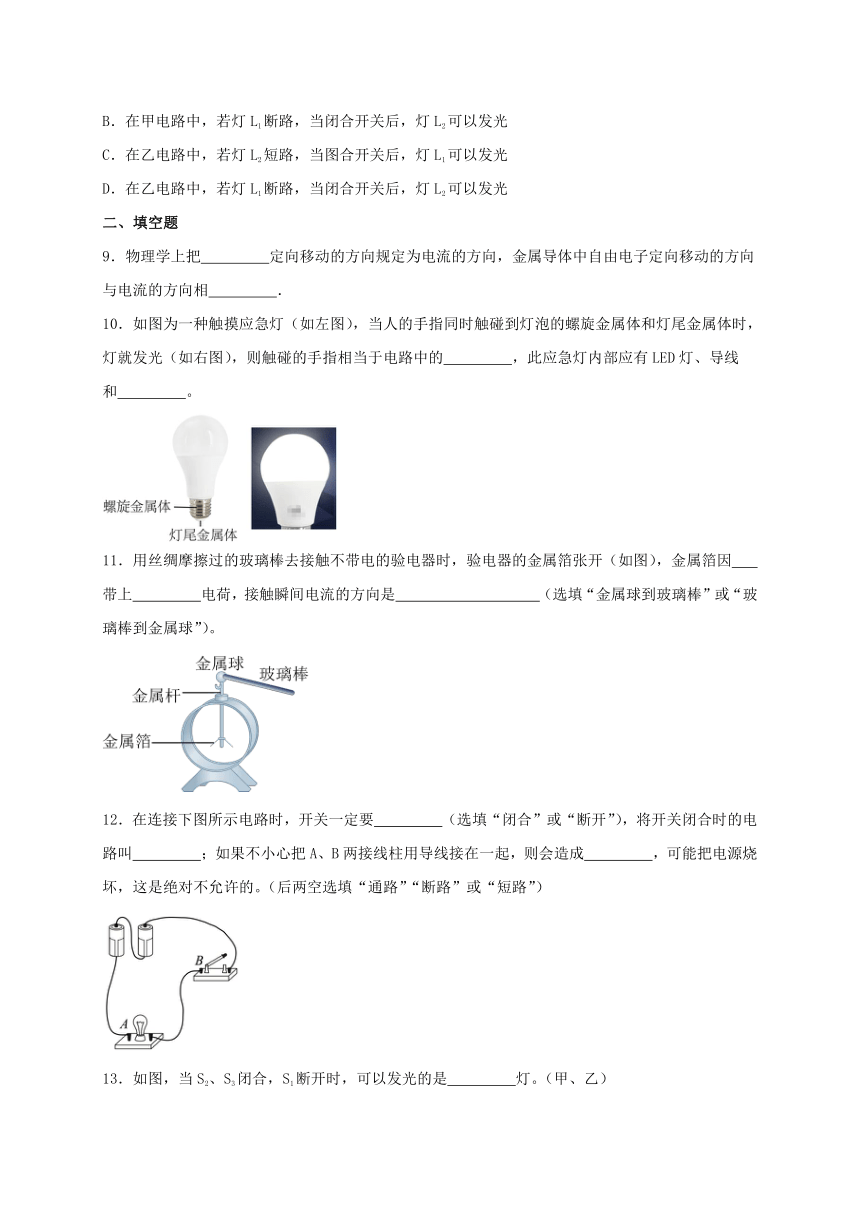

10．如圖為一種觸摸應急燈（如左圖），當人的手指同時觸碰到燈泡的螺旋金屬體和燈尾金屬體時，燈就發光（如右圖），則觸碰的手指相當于電路中的　 　，此應急燈內部應有LED燈、導線和　 　。
11．用絲綢摩擦過的玻璃棒去接觸不帶電的驗電器時，驗電器的金屬箔張開（如圖），金屬箔因　 　帶上　 　電荷，接觸瞬間電流的方向是　 　（選填“金屬球到玻璃棒”或“玻璃棒到金屬球”）。
12．在連接下圖所示電路時，開關一定要　 　（選填“閉合”或“斷開”），將開關閉合時的電路叫　 　；如果不小心把A、B兩接線柱用導線接在一起，則會造成　 　，可能把電源燒壞，這是絕對不允許的。（后兩空選填“通路”“斷路”或“短路”）
13．如圖，當S2、S3閉合，S1斷開時，可以發光的是　 　燈。（甲、乙）
14．如圖所示當S1閉合S2斷開時電路是　 　路；當開關S1和S2都閉合時電路是　 　路．
三、作圖題
15．根據實物圖畫出相應的電路圖：
16．根據如圖所示的電路實物圖，請在虛線框內畫出對應的電路圖。
17．根據電路圖，連接相應的實物圖。
18．由電路圖連接實物圖。
參考答案
1．C
2．D
3．C
4．C
5．B
6．B
7．B
8．D
9．正電荷；反
10．開關；電源
11．失去電子；正；玻璃棒到金屬球
12．斷開；通路；短路
13．乙
14．通；短
15．解：如圖所示：
16．解：如圖所示：
17．解：如圖所示：
18．解：如圖所示：
