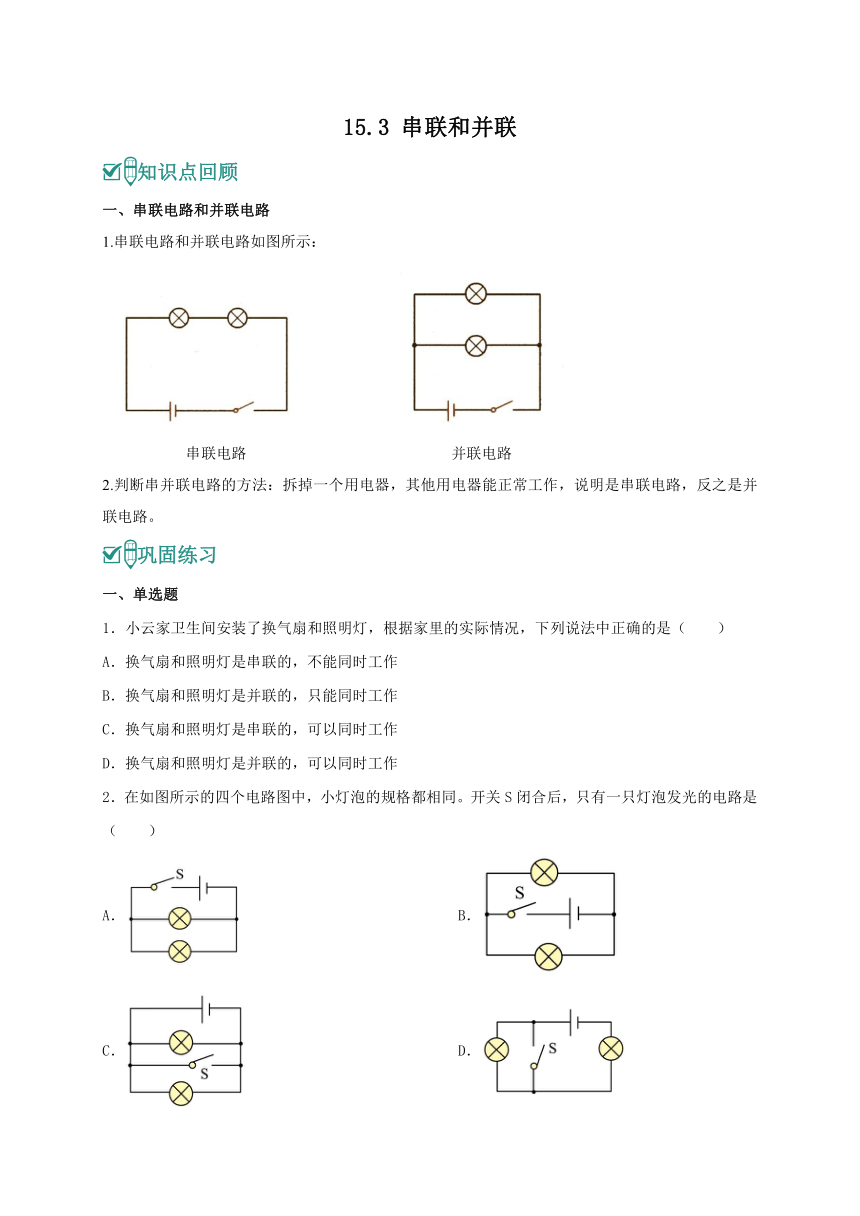

15.3 串聯和并聯
知識點回顧
一、串聯電路和并聯電路
1.串聯電路和并聯電路如圖所示：
串聯電路 并聯電路
2.判斷串并聯電路的方法：拆掉一個用電器，其他用電器能正常工作，說明是串聯電路，反之是并聯電路。
鞏固練習
一、單選題
1．小云家衛生間安裝了換氣扇和照明燈，根據家里的實際情況，下列說法中正確的是（　　）
A．換氣扇和照明燈是串聯的，不能同時工作
B．換氣扇和照明燈是并聯的，只能同時工作
C．換氣扇和照明燈是串聯的，可以同時工作
D．換氣扇和照明燈是并聯的，可以同時工作
2．在如圖所示的四個電路圖中，小燈泡的規格都相同。開關S閉合后，只有一只燈泡發光的電路是（　　）
A． B．
C． D．

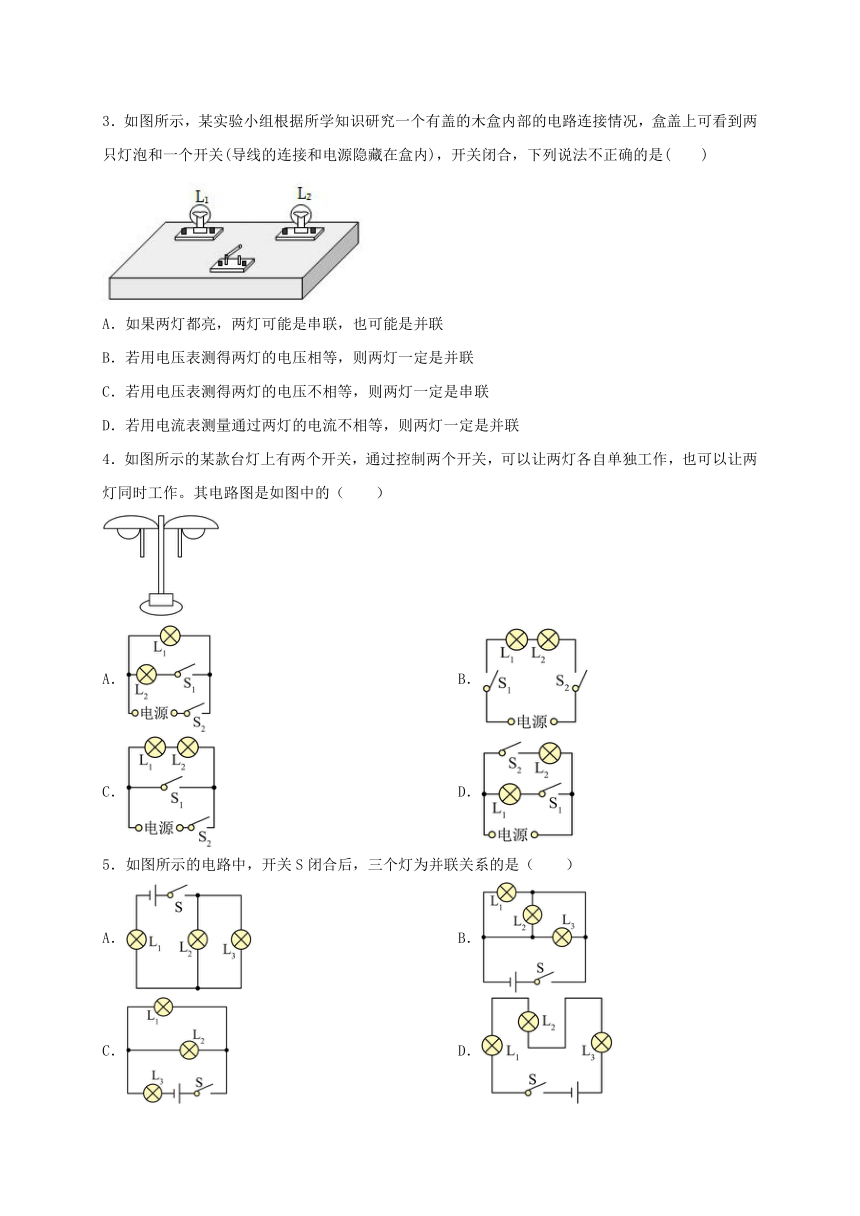

3．如圖所示，某實驗小組根據所學知識研究一個有蓋的木盒內部的電路連接情況，盒蓋上可看到兩只燈泡和一個開關(導線的連接和電源隱藏在盒內)，開關閉合，下列說法不正確的是(　　)
A．如果兩燈都亮，兩燈可能是串聯，也可能是并聯
B．若用電壓表測得兩燈的電壓相等，則兩燈一定是并聯
C．若用電壓表測得兩燈的電壓不相等，則兩燈一定是串聯
D．若用電流表測量通過兩燈的電流不相等，則兩燈一定是并聯
4．如圖所示的某款臺燈上有兩個開關，通過控制兩個開關，可以讓兩燈各自單獨工作，也可以讓兩燈同時工作。其電路圖是如圖中的（　　）
A． B．
C． D．
5．如圖所示的電路中，開關S閉合后，三個燈為并聯關系的是（　　）
A． B．
C． D．

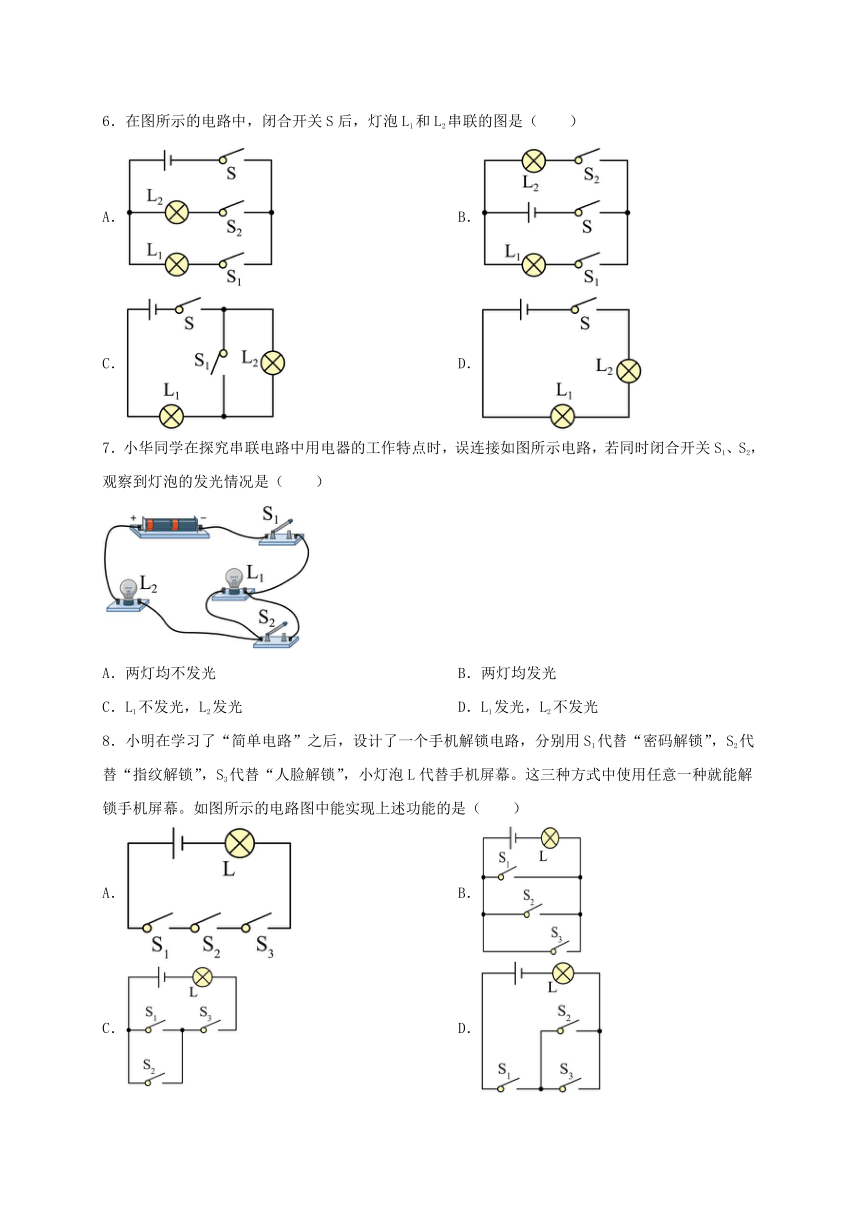

6．在圖所示的電路中，閉合開關S后，燈泡L1和L2串聯的圖是（　　）
A． B．
C． D．
7．小華同學在探究串聯電路中用電器的工作特點時，誤連接如圖所示電路，若同時閉合開關S1、S2，觀察到燈泡的發光情況是（　　）
A．兩燈均不發光 B．兩燈均發光
C．L1不發光，L2發光 D．L1發光，L2不發光
8．小明在學習了“簡單電路”之后，設計了一個手機解鎖電路，分別用S1代替“密碼解鎖”，S2代替“指紋解鎖”，S3代替“人臉解鎖”，小燈泡L代替手機屏幕。這三種方式中使用任意一種就能解鎖手機屏幕。如圖所示的電路圖中能實現上述功能的是（　　）
A． B．
C． D．

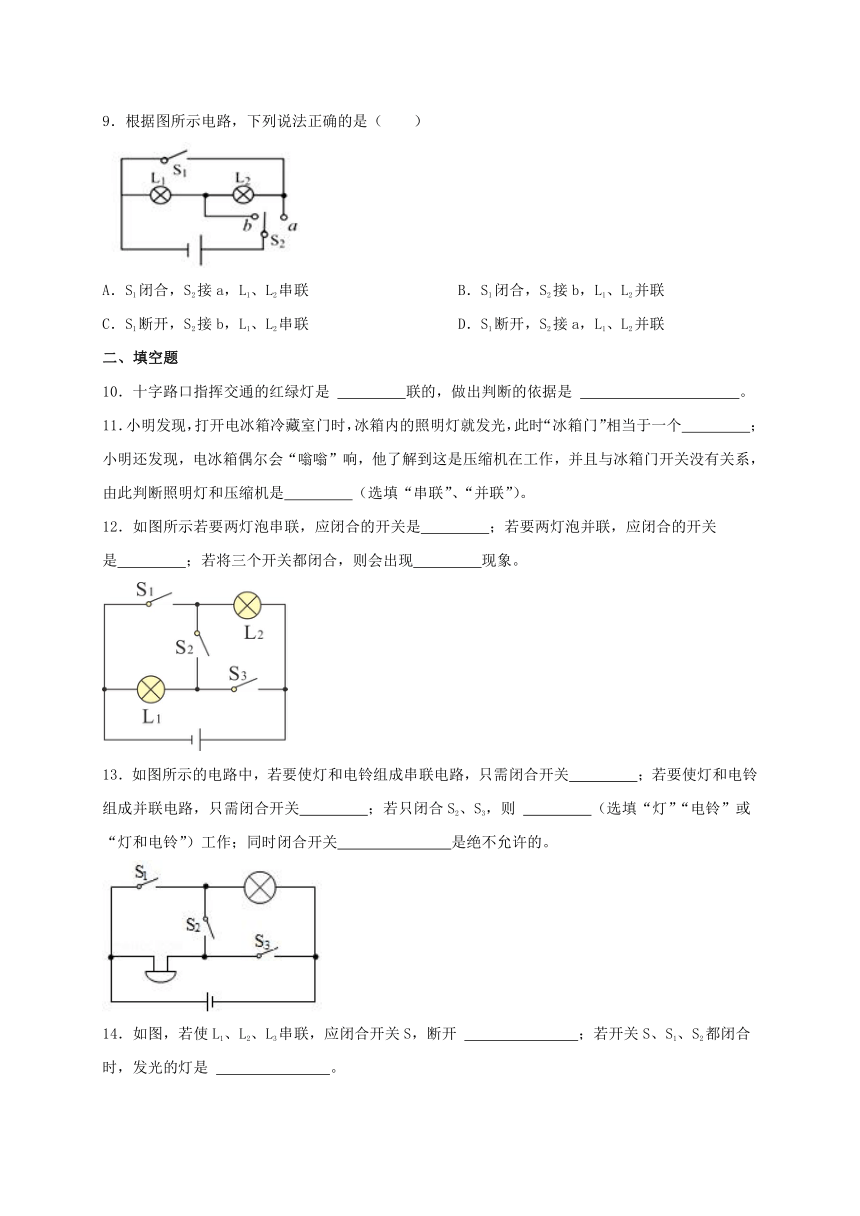

9．根據圖所示電路，下列說法正確的是（　　）
A．S1閉合，S2接a，L1、L2串聯 B．S1閉合，S2接b，L1、L2并聯
C．S1斷開，S2接b，L1、L2串聯 D．S1斷開，S2接a，L1、L2并聯
二、填空題
10．十字路口指揮交通的紅綠燈是 　 　聯的，做出判斷的依據是 　 　。
11．小明發現，打開電冰箱冷藏室門時，冰箱內的照明燈就發光，此時“冰箱門”相當于一個　 　；小明還發現，電冰箱偶爾會“嗡嗡”響，他了解到這是壓縮機在工作，并且與冰箱門開關沒有關系，由此判斷照明燈和壓縮機是　 　（選填“串聯”、“并聯”）。
12．如圖所示若要兩燈泡串聯，應閉合的開關是　 　；若要兩燈泡并聯，應閉合的開關是　 　；若將三個開關都閉合，則會出現　 　現象。
13．如圖所示的電路中，若要使燈和電鈴組成串聯電路，只需閉合開關　 　；若要使燈和電鈴組成并聯電路，只需閉合開關　 　；若只閉合S2、S3，則 　 　（選填“燈”“電鈴”或“燈和電鈴”）工作；同時閉合開關　 　是絕不允許的。
14．如圖，若使L1、L2、L3串聯，應閉合開關S，斷開 　 　；若開關S、S1、S2都閉合時，發光的燈是 　 　。
三、作圖題
15．請在圖中用筆畫線代替導線，使小燈泡L1、L2并聯，開關控制兩個燈泡，導線不能交叉。
16．某公交車后門的兩側扶手上，各裝有一個按鈕(相當于一個開關)，想要下車的乘客只要按下任何一個按鈕，裝在駕駛臺上的電燈都會發光，提醒司機有乘客需要下車。把圖中的器材連接成符合要求的電路圖。
17．學習了電路相關知識后，小夢為學校門房設計了一種呼叫裝置，要求：前后門來的客人均可呼叫，前門來人，紅燈亮電鈴響，后門來人，綠燈亮電鈴響，請你幫小夢同學畫出符合要求的電路圖。
四、實驗探究題
18．在“連接串聯電路”的實驗中，電路圖如圖甲所示。
（1）小明連接了如圖乙所示電路，如果閉合開關，兩個燈泡都將　 　（選填“不會發光”或“會被燒壞”），出現　 　（選填“斷路”、“短路”或“通路”）現象，小明想將電路全部拆散重裝，小強認為只需拆除　 　（填字母）導線，就能使電路正確；
（2）小明很快把電路更改好，閉合開關前，兩燈都不亮；閉合開關后，兩燈都亮。小明隨即得出一個結論：開關如果能夠同時控制所有用電器說明此電路一定是串聯電路，小明的結論是　 　（選填“正確”或“錯誤”）的；
（3）實驗過程中，另一小組發現兩個燈均不亮，于是他們做了以下實驗：用一根導線連在燈泡L1的兩端，燈泡L1不亮，燈泡L2亮；用一根導線連在燈泡L2的兩端，兩個燈均不亮；那么故障可能是　 　；
（4）芳芳家里有一盞電燈不亮了，請你設計一個簡單的方法判斷是停電了還是電燈壞了：　 　。
參考答案
1．D
2．D
3．B
4．D
5．B
6．D
7．C
8．B
9．B
10．并；紅綠燈可獨立工作
11．開關；并聯
12．S2；S1、S3；短路
13．S2；S1、S3；電鈴；S1、S2、S3
14．開關S1和S2；L1、L2和L3
15．解；如圖所示：
16．解：如圖所示：
17．
18．（1）不會發光；短路；b
（2）錯誤
（3）燈泡L1斷路
（4）家庭中各個燈泡是并聯的，并聯電路中各用電器獨立工作、互不影響，可以打開其他的燈泡，若其他燈泡發光說明是這個燈泡壞了，若其他燈泡都不能發光說明停電了。
