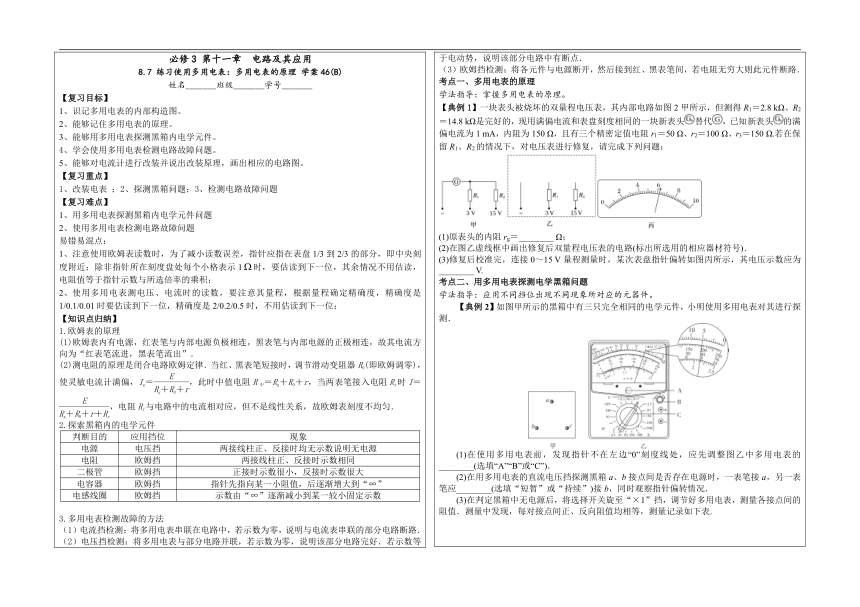

必修3 第十一章 電路及其應用 8.7 練習使用多用電表：多用電表的原理 學案46(B) 姓名_______班級_______學號_______ 【復習目標】 1、識記多用電表的內部構造圖。 2、能夠記住多用電表的原理。 3、能夠用多用電表探測黑箱內電學元件。 4、學會使用多用電表檢測電路故障問題。 5、能夠?qū)﹄娏饔嬤M行改裝并說出改裝原理，畫出相應的電路圖。 【復習重點】 改裝電表 ；2、探測黑箱問題；3、檢測電路故障問題 【復習難點】 用多用電表探測黑箱內電學元件問題 使用多用電表檢測電路故障問題 易錯易混點： 注意使用歐姆表讀數時，為了減小讀數誤差，指針應指在表盤1/3到2/3的部分，即中央刻度附近；除非指針所在刻度盤處每個小格表示1時，要估讀到下一位，其余情況不用估讀，電阻值等于指針示數與所選倍率的乘積； 使用多用電表測電壓、電流時的讀數，要注意其量程，根據量程確定精確度，精確度是1/0.1/0.01時要估讀到下一位，精確度是2/0.2/0.5時，不用估讀到下一位； 【知識點歸納】 1.歐姆表的原理 (1)歐姆表內有電源，紅表筆與內部電源負極相連，黑表筆與內部電源的正極相連，故其電流方向為“紅表筆流進，黑表筆流出”． (2)測電阻的原理是閉合電路歐姆定律．當紅、黑表筆短接時，調節滑動變阻器R0(即歐姆調零)，使靈敏電流計滿偏，Ig＝，此時中值電阻R中＝Rg＋R0＋r，當兩表筆接入電阻Rx時I＝，電阻Rx與電路中的電流相對應，但不是線性關系，故歐姆表刻度不均勻． 2.探索黑箱內的電學元件 判斷目的應用擋位現象電源電壓擋兩接線柱正、反接時均無示數說明無電源電阻歐姆擋兩接線柱正、反接時示數相同二極管歐姆擋正接時示數很小，反接時示數很大電容器歐姆擋指針先指向某一小阻值，后逐漸增大到“∞”電感線圈歐姆擋示數由“∞”逐漸減小到某一較小固定示數
3.多用電表檢測故障的方法 （1）電流擋檢測：將多用電表串聯在電路中，若示數為零，說明與電流表串聯的部分電路斷路． （2）電壓擋檢測：將多用電表與部分電路并聯，若示數為零，說明該部分電路完好．若示數等于電動勢，說明該部分電路中有斷點． （3）歐姆擋檢測：將各元件與電源斷開，然后接到紅、黑表筆間，若電阻無窮大則此元件斷路． 考點一、多用電表的原理 學法指導：掌握多用電表的原理。 【典例1】一塊表頭被燒壞的雙量程電壓表，其內部電路如圖2甲所示，但測得R1＝2.8 kΩ、R2＝14.8 kΩ是完好的，現用滿偏電流和表盤刻度相同的一塊新表頭替代，已知新表頭的滿偏電流為1 mA，內阻為150 Ω，且有三個精密定值電阻r1＝50 Ω、r2＝100 Ω、r3＝150 Ω.若在保留R1、R2的情況下，對電壓表進行修復，請完成下列問題： (1)原表頭的內阻rg＝________ Ω； (2)在圖乙虛線框中畫出修復后雙量程電壓表的電路(標出所選用的相應器材符號)． (3)修復后校準完，連接0～15 V量程測量時，某次表盤指針偏轉如圖丙所示，其電壓示數應為________ V. 考點二、用多用電表探測電學黑箱問題 學法指導：應用不同擋位出現不同現象所對應的元器件。 【典例2】如圖甲所示的黑箱中有三只完全相同的電學元件，小明使用多用電表對其進行探測． (1)在使用多用電表前，發現指針不在左邊“0”刻度線處，應先調整圖乙中多用電表的________(選填“A”“B”或“C”)． (2)在用多用電表的直流電壓擋探測黑箱a、b接點間是否存在電源時，一表筆接a，另一表筆應________(選填“短暫”或“持續”)接b，同時觀察指針偏轉情況． (3)在判定黑箱中無電源后，將選擇開關旋至“×1”擋，調節好多用電表，測量各接點間的阻值．測量中發現，每對接點間正、反向阻值均相等，測量記錄如下表. 兩表筆接的接點多用電表的示數a、b________Ωa、c10.0 Ωb、c15.0 Ω
兩表筆分別接a、b時，多用電表的示數如圖乙所示． 請將記錄表補充完整，并在黑箱圖甲中畫出一種可能的電路． 考點三、用多用電表檢測電路故障 學法指導：掌握多用電表的原理，會分別使用歐姆檔、電壓檔、電流擋進行檢查。 【典例3】如圖所示是某同學連接的實驗實物圖，合上開關S后，發現A、B燈都不亮，他采用下列兩種方法檢查故障： (1)用多用電表的直流電壓擋進行檢查 ①在測試a、b間直流電壓時，紅表筆應接觸________(選填“a”或“b”)． ②該同學測試結果如下表所示，根據測試結果，可以判定故障是________(假設只有下列中的某一項有故障). 測試點電壓示數a、b有示數c、b有示數c、d無示數d、f有示數
A.燈A斷路　　　　B．燈B短路 C．c、d段斷路 D．d、f段斷路 測試點表頭指示位置c、dd、ee、f
(2)用歐姆擋檢查①測試前，應將開關S________(選填“斷開”或“閉合”)． ②測試結果如下表所示，由此可以斷定故障是________. A.燈A斷路 B．燈B斷路 C．燈A、B都斷路 D．d、e間導線斷路 【訓練檢測】 某同學通過實驗制作一個簡易的溫控裝置，實驗原理電路圖如圖甲所示，繼電器與熱敏電阻Rt、滑動變阻器R串聯接在電源E兩端，當繼電器的電流超過15 mA時，銜鐵被吸合，加熱器停止加熱，實現溫控。繼電器的電阻約為20 Ω，熱敏電阻的阻值Rt與溫度t的關系如下表所示： t/℃30.040.050.060.070.080.0Rt/Ω199.5145.4108.181.862.949.1
(1)提供的實驗器材有：電源E1(3 V，內阻不計)、電源E2(6 V，內阻不計)、滑動變阻器R1(0～200 Ω)、滑動變阻器R2(0～500 Ω)、熱敏電阻Rt、繼電器、電阻箱(0～999.9 Ω)、開關S、導線若干。 為使該裝置實現對30～80 ℃之間任一溫度的控制，電源E應選用________(填“E1”或“E2”)，滑動變阻器R應選用________(填“R1”或“R2”)。 (2)實驗中發現電路不工作。某同學為排查電路故障，用多用電表測量各接點間的電壓，則應將如圖乙所示的選擇開關旋至________(填“A”“B”“C”或“D”)。 (3)合上開關S，用調節好的多用電表進行排查，在圖甲中，若只有b、c間斷路，則應發現表筆接入a、b時指針________(填“偏轉”或“不偏轉”)，接入a、c時指針________(填“偏轉”或“不偏轉”)。 (4)排除故障后，欲使銜鐵在熱敏電阻50 ℃時被吸合，操作步驟正確順序是________。(填序號) ①將熱敏電阻接入電路 ②觀察到繼電器的銜鐵被吸合 ③斷開開關，將電阻箱從電路中移除 ④合上開關，調節滑動變阻器的阻值⑤斷開開關，用電阻箱替換熱敏電阻，將阻值調至108.1 Ω 2.如圖甲所示，數字多用電表是近來發展起來的高科技電子產品，它具有測量精度高、讀數方便等許多獨特的優點。以型號“DF930”普通數字多用電表為例，其電壓擋所有量程內阻高達10 MΩ以上，而機械指針式電壓表內阻一般為幾千歐到幾十千歐。 現有一塊型號為“DF930”的數字多用電表，用它來測量一只電池的電動勢和內電阻。提供的其他測量器材還有：一只滑動變阻器R(0～30 Ω)，兩只開關，導線若干。 實驗要求：利用這些器材，盡量采用最簡單的測量方法，分兩步進行。首先測量電動勢，待電動勢測定之后再測量其內電阻。現按圖乙連接好測量電路。 操作步驟： (1)將數字多用電表選擇開關置于________擋，選擇合適的量程，斷開開關__________，閉合開關________，記錄表的示數，然后反復測量多次，取平均值并記為a。 (2)將數字多用電表選擇開關置于________擋，選擇合適的量程，斷開開關__________，閉合開關________，記錄表的示數，記為b，緊接著進行以下的操作：將選擇開關置于________擋，選擇合適的量程，然后同時閉合開關S1和S2，記錄表的示數并記作c，把b和對應的c作為一組數據記錄下來，然后反復測量多次，得到多組數據。 (3)________即為干電池的電動勢。(填“a”“b”或“c”) (4)干電池的內電阻的表達式r＝________(用a、b、c表示)，將步驟(2)測得的數據代入公式，求出r的平均值，即為干電池的內電阻。 【預習指導與要求】1.能夠畫出多用電表的原理結構圖并說出歐姆表的原理。 2.使用歐姆表有哪六大注意事項？3.用多用電表檢查電路故障時的三大方法分別是什么？
