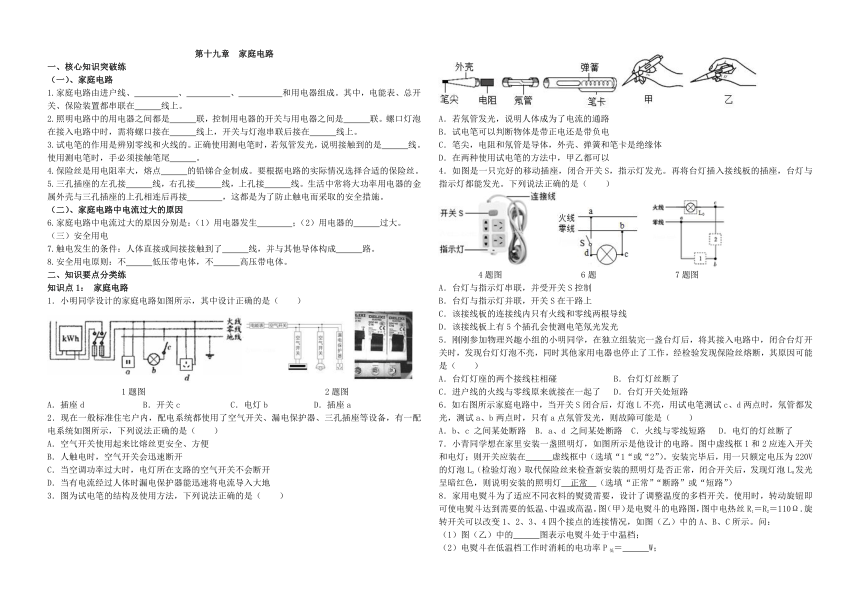

第十九章 家庭電路
一、核心知識突破練
（一）、家庭電路
1.家庭電路由進戶線、 、 、 和用電器組成。其中，電能表、總開關、保險裝置都串聯在 線上。
2.照明電路中的用電器之間都是 聯，控制用電器的開關與用電器之間是 聯。螺口燈泡在接入電路中時，需將螺口接在 線上，開關與燈泡串聯后接在 線上。
3.試電筆的作用是辨別零線和火線的。正確使用測電筆時，若氖管發光，說明接觸到的是 線。使用測電筆時，手必須接觸筆尾 。
4.保險絲是用電阻率大，熔點 的鉛銻合金制成。要根據電路的實際情況選擇合適的保險絲。
5.三孔插座的左孔接 線，右孔接 線，上孔接 線。生活中常將大功率用電器的金屬外殼與三孔插座的上孔相連后再接 ，這都是為了防止觸電而采取的安全措施。
（二）、家庭電路中電流過大的原因
6.家庭電路中電流過大的原因分別是：（1）用電器發生 ；（2）用電器的 過大。
（三）安全用電
7.觸電發生的條件：人體直接或間接接觸到了 線，并與其他導體構成 路。
8.安全用電原則：不 低壓帶電體，不 高壓帶電體。
二、知識要點分類練
知識點1： 家庭電路
1．小明同學設計的家庭電路如圖所示，其中設計正確的是（　　）
1題圖 2題圖
A．插座d B．開關c C．電燈b D．插座a
2．現在一般標準住宅戶內，配電系統都使用了空氣開關、漏電保護器、三孔插座等設備，有一配電系統如圖所示，下列說法正確的是（　　）
A．空氣開關使用起來比熔絲更安全、方便
B．人觸電時，空氣開關會迅速斷開
C．當空調功率過大時，電燈所在支路的空氣開關不會斷開
D．當有電流經過人體時漏電保護器能迅速將電流導入大地
3．圖為試電筆的結構及使用方法，下列說法正確的是（　　）
A．若氖管發光，說明人體成為了電流的通路
B．試電筆可以判斷物體是帶正電還是帶負電
C．筆尖，電阻和氖管是導體，外殼、彈簧和筆卡是絕緣體
D．在兩種使用試電筆的方法中，甲乙都可以
4．如圖是一只完好的移動插座，閉合開關S，指示燈發光。再將臺燈插入接線板的插座，臺燈與指示燈都能發光。下列說法正確的是（　　）
4題圖 6題 7題圖
A．臺燈與指示燈串聯，并受開關S控制
B．臺燈與指示燈并聯，開關S在干路上
C．該接線板的連接線內只有火線和零線兩根導線
D．該接線板上有5個插孔會使測電筆氖光發光
5．剛剛參加物理興趣小組的小明同學，在獨立組裝完一盞臺燈后，將其接入電路中，閉合臺燈開關時，發現臺燈燈泡不亮，同時其他家用電器也停止了工作，經檢驗發現保險絲熔斷，其原因可能是（　　）
A．臺燈燈座的兩個接線柱相碰 B．臺燈燈絲斷了
C．進戶線的火線與零線原來就接在一起了 D．臺燈開關處短路
6．如右圖所示家庭電路中，當開關S閉合后，燈泡L不亮，用試電筆測試c、d兩點時，氖管都發光，測試a、b兩點時，只有a點氖管發光，則故障可能是（　　）
A．b、c 之間某處斷路 B．a、d 之間某處斷路 C．火線與零線短路 D．電燈的燈絲斷了
7．小青同學想在家里安裝一盞照明燈，如圖所示是他設計的電路。圖中虛線框1和2應連入開關和電燈；則開關應裝在　 　虛線框中（選填“1“或“2”）。安裝完畢后，用一只額定電壓為220V的燈泡L0（檢驗燈泡）取代保險絲來檢查新安裝的照明燈是否正常，閉合開關后，發現燈泡L0發光呈暗紅色，則說明安裝的照明燈　正常　（選填“正常”“斷路”或“短路”）
8．家用電熨斗為了適應不同衣料的熨燙需要，設計了調整溫度的多檔開關。使用時，轉動旋鈕即可使電熨斗達到需要的低溫、中溫或高溫。圖（甲）是電熨斗的電路圖，圖中電熱絲R1＝R2＝110Ω．旋轉開關可以改變1、2、3、4四個接點的連接情況，如圖（乙）中的A、B、C所示。問：
（1）圖（乙）中的　 　圖表示電熨斗處于中溫檔；
（2）電熨斗在低溫檔工作時消耗的電功率P低＝　 　W；
（3）電熨斗在高溫檔工作時的等效電阻R高＝ 　Ω。
8題圖 9題圖 10題圖
9．圖所示是筆記本電腦的三腳插頭，該三腳插頭的腳　 　（選填“A”、“B”或“C”）應與筆記本電腦的金屬外殼相連，插頭插入三孔插座后，外殼就與　 　（選填“室外大地”或“電源火線”）相連，以防外殼帶電對人造成傷害。
10．在家庭用電的調查研究綜合實活動中，小明用測電筆檢測插座時，發現氖管發光，說明接觸的是　 　線，觀察到家中電能表的表盤如圖所示，當只打開一臺“220V 40”的電風扇正常工作半小時，電能表的轉盤轉　 　轉。
11．如圖是安裝一盞電燈和一個大功率插座的實物示意圖，A、B為保險絲，請在圖上畫出接線。
知識點2：家庭電路中電流過大的原因
12．在家庭生活中，我們會遇到這些情況：在下述情況中，會造成因電路中電流過大而引發空氣開關跳閘的是（　　）
①控制燈的開關中兩個線頭相碰； ②插座中分別與火線和零線連接的兩個線頭相碰；
③電路中增加多個大功率的用電器； ④插頭與插座接熱不良。
A．①和② B．②和③ C．③和④ D．①和④
13．關于家庭電路，下列說法不正確的是（　　）
A．控制電燈的開關應接在燈和火線之間
B．家庭電路中同時工作的用電器越多，電路中的總電阻越大
C．使用測電筆辨別火線和零線時手一定要接觸筆尾金屬體
D．家庭電路中的電流過大，可能是總功率過大或者發生了短路
14．在220V的照明電路上裝有40W的電燈10盞，現在手邊只有額定電流為1A的熔絲，安裝熔絲比較合適的方法是（　　）
A．將一根熔絲直接接在熔斷器中 B．將兩根熔絲并聯后接在熔斷器中
C．將三根熔絲并聯后接在熔斷器中 D．將三根熔絲串聯后接在熔斷器中
15．如圖甲是起保險作用的空氣開關，它是為防止由于短路或　 　而使家庭電路中電流過大導致的危險；圖乙是漏電保護器，它　 　（填“能”或“不能”）防止站在絕緣凳上的人同時接觸火線和零線（雙線觸電）而觸電。
15題圖 21題圖 22題圖
16．如圖所示，甲、乙兩個電路中，開關閉合后，輸電線因電流過大而燃燒起來，則甲產生電流過大的原因是　 　，乙產生電流過大的原因是　 　，圖丙中，當漏電保護器檢測到通過圖中A、B兩處的電流不相等（即發生漏電）時，會迅速切斷電路，從而起到保護作用。當家電維修人員在圖中C處不慎觸電時，漏電保護器會切斷電路。若人體電阻為10kΩ，觸電時通過人體的電流為
　 　mA。
知識點3：安全用電原則
17．關于家庭電路和安全用電，下列說法中正確的是（　　）
A．家庭電路中接通的用電器越多，電路的總電阻反而越小
B．用測電筆辨別火線與零線時，手不能接觸測電筆上的任何金屬
C．只要不直接接觸高壓輸電線路，人體就不會受到傷害
D．家里的用電器只要功率不是太大，外殼就不用接地
18．“珍愛生命、注意安全”是同學們日常生活中必須具有的意識，下列做法符合安全用電原則的是（　　）
A．雷雨天氣在大樹下避雨 B．搬動電器前應斷開電源開關
C．家用保險絲熔斷后，可用鐵絲或銅絲代替 D．選用插座時，所有家用電器都使用兩孔插座
19．下列有關生活用電的說法，錯誤的是（　　）
A．新建樓房的住宅戶內供電線路中電流過大時，空氣開關會迅速切斷電路
B．有金屬外殼的家用電器在使用時外殼一定要接地，防止發生觸電事故
C．使用試電筆時，手指要接觸筆尾的金屬體
D．在發生觸電事故的現場，施救者可徒手迅速將觸電者拉開
三、規律方法綜合練
20.．下列說法正確的是（　　）
A．制作電熱器發熱體的電阻絲的材料要求是：電阻率大，熔點高
B．家庭電路中空氣開關跳閘，一定是發生了短路
C．在使用試電筆時，手指一定不能接觸試電筆尾部的金屬體
D．三孔插座中的接地線E不與大地相連接也符合安全用電
21．如圖是常用的帶有多插孔的插排。小明家插排的指示燈已經損壞，但閉合開關后插孔上連接的用電器仍可以正常工作。某一天小明家裝修時將切割機插入插排，切割機工作時，家中的空氣開關出現了“跳閘”現象。則下列說法中正確的是（　　）
A．插排上的插孔與指示燈是串聯關系 B．“跳閘”的原因一定是電路發生了斷路
C．“跳閘”的原因一定是電路發生了短路 D．“跳閘”的原因可能是電路總功率過大
22．如圖所示是家庭電路中的三孔插座和三腳插頭示意圖。下列說法正確的是（　　）
A．三腳插頭的三個腳一樣長 B．插孔E是用來接零線的
C．插孔L是用來接零線的
D．標有“E”的插腳能保證插入插座時，確保用電器外殼先接地
23．隨著生活水平的不斷提高，小明同學家準備重新裝修。他家原來所用電能表的規格是“220V 10A”，原有250W電冰箱一臺、800W電飯鍋一只、200W洗衣機一臺，其余照明燈和電視機的功率總計約有180W，這些用電器在電路上是相互　 　聯的，若它們同時正常工作，通過電能表的實際電流是
　 　A；現在準備再增加2000W的空調兩臺，以及功率為400W的裝飾燈組，于是，這次重新裝修時，除了更換室內所有導線和熔斷絲（保險絲）外，還必須更換的主要電路元件是 　。
24．投影儀燈泡功率很大，所以需要風扇散熱，使用后，應先關閉燈泡L，再關閉風扇M；請用筆畫線表示導線在如圖中把電路連接完整，要求實現：先斷開開關S1，燈泡熄滅，風扇繼續轉動，再斷開開關S2，風扇才停止轉動：若只閉合開關S1，燈泡不亮。
24題圖 25題圖 26題圖
25．如圖所示請將兩個標有“220V40W”的燈L1、L2連接在家庭電路的電路圖中，要求開關S控制兩盞燈，S閉合后兩盞燈都能正常發光。
27．請用筆畫線代替導線，將電燈和開關正確連入電路
28．一種試電筆的構造如圖所示，金屬筆尖、筆尾彈簧和金屬筆卡都可以視作導線，氖管可視為小燈泡，人體可以用電阻符號表示，電源用～220V表示。請在虛線杠中畫出此試電筆在正常使用時的該部分電路圖。
一、核心知識突破練
1.電腦能表 總開關 保險裝置 火 2.并 串 零 火 3.火 金屬體 4.低 5.零 火 地 地 6.短路 總功率 7.火 通 接觸 靠近
二、知識要點分類練
1.D 2.C 3.A 4.B 5.A 6.A 7.2；正常 8.B圖，220，55 9.A；室外大地 10.火；50
12.B 13.B 14.B 15.用電器總功率過大；不能。 16.總功率過大；電路中短路；22； 17.A
18.B 19.D
三、規律方法綜合練
20.A 21.D 22.D 23.并；6.5；電能表。
