教科版小學《科學》五年級上冊《光》單元
7.制作一個潛望鏡
潛水艇在水下航行時，用什么觀察海面和空中的情況？

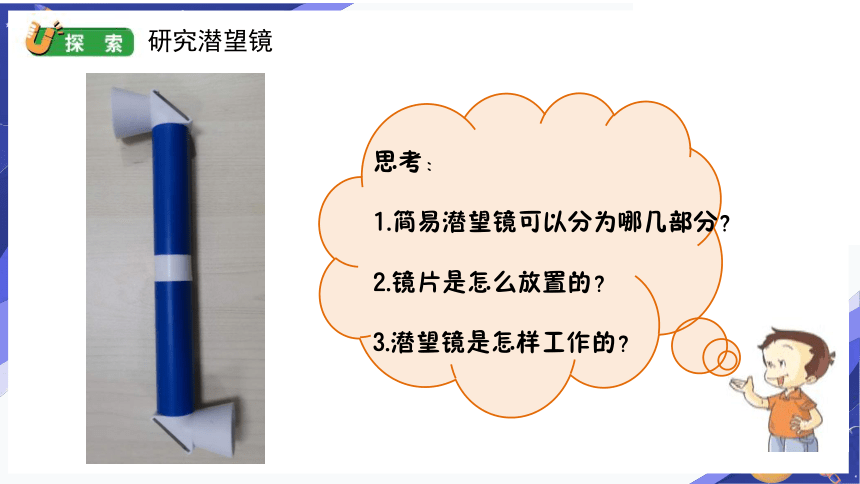

思考：
1.簡易潛望鏡可以分為哪幾部分？
2.鏡片是怎么放置的？
3.潛望鏡是怎樣工作的？
研究潛望鏡

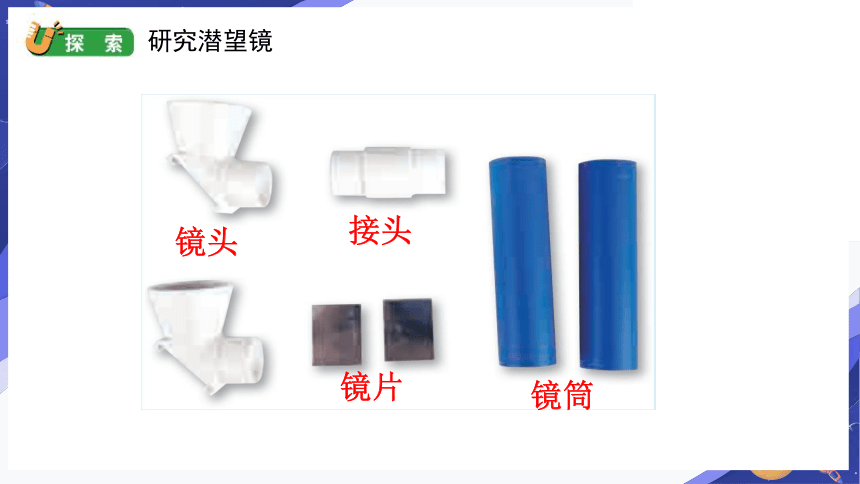

研究潛望鏡
鏡筒
鏡頭
接頭
鏡片

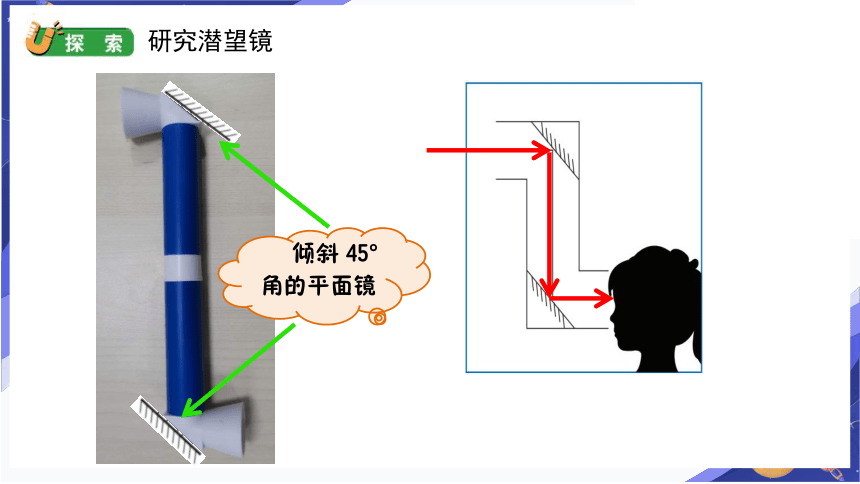

研究潛望鏡
傾斜 45°角的平面鏡

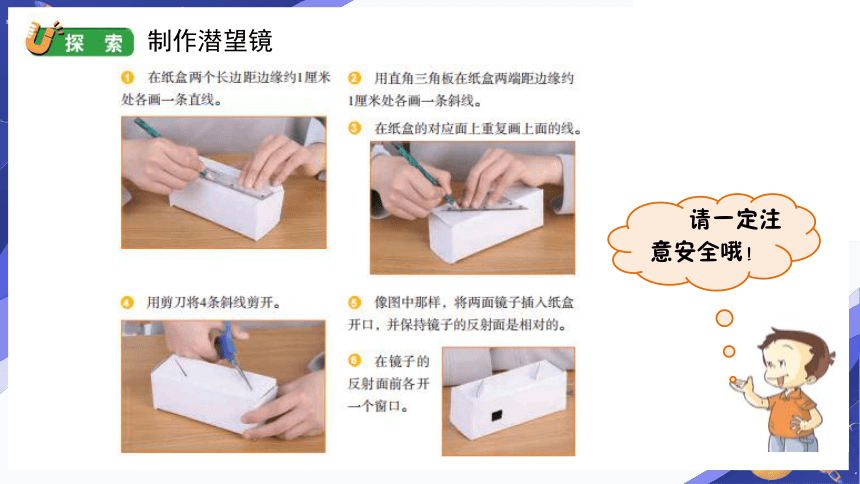

制作潛望鏡
請一定注意安全哦！
大家還知道哪里要用到潛望鏡呢？
拓
潛望鏡的應用
展
拓 展
用水管、牙膏盒等來做潛望鏡
你還能用哪些材料做潛望鏡，怎么優化改進？
潛望鏡常用于潛水艇，坑道和坦克內用以觀察敵情等。現代潛艇潛望鏡是在20世紀初發明的。1906年德國海軍建成第一艘潛艇時，已使用了相當完善的光學潛望鏡，由物鏡、轉像系統和目鏡等組成。當時潛望鏡的潛望力在5~7米，觀察距離很近、視線狹窄、圖像質量也很差，而且夜間無法使用。傳統潛望鏡的主要功能包括觀察水面的艦船、對空觀察飛機、估算被攻擊目標的距離、將其方位和距離提供給火控系統、在潛沒狀態下實施地標導航或天文導航等。潛望鏡的使用有兩個很明顯的問題。最主要的就是震動問題。當潛望鏡完全升起時，細長的潛望鏡桅桿會影響潛艇的正常航行，造成橫向的不穩定。另外一個重要問題是潛望鏡鏡片產生的霧氣。由于潛艇內部空氣潮濕，潛望鏡的鏡片多會產生霧氣，所以潛望鏡在設計制造時就必須盡量做到防水和密封。
拓 展
了解更多潛望鏡的知識
練一練
1戰斗中，士兵躲在墻后，不伸出頭部，用( )可以觀察到墻外的情況。
A.望遠鏡 B.潛望鏡 C顯微鏡 D 放大鏡
2.下列選項中沒有利用光的反射原理的是 ( )。
A.美國宇航員在月球上安裝特殊的鏡子用于測量地球和月球之間的距離
B.皮影戲藝人借助皮影演出
C.駕駛員從鏡子中觀察車后側較大范圍內的情況
D.以上說法都不對
3.用一段碗口粗的不透明塑料管和兩片平面鏡制作潛望鏡時，這兩片鏡片( )
A.安裝在管的兩端，與管斜成 45°，且鏡面相對
B.安裝在管的中部，兩鏡片相連，夾角成90°
C.貼在管的兩端管口上，鏡面向外，管中部開窗口
D.以上說法都不對
4.( )利用光的反射原理制作而成。
A.三棱鏡 B.潛望鏡 C.眼鏡 D.老花鏡
5.下列工具中，與汽車反光鏡原理相同的是（ ）。
A.放大鏡 B.家用穿衣鏡 C.三棱鏡 D.眼鏡
B
B
C
A
B
練一練
1.中午陽光充足時，鏡子反射的光，我們可以用肉眼觀看。（ ）
2.一束白光照射進潛望鏡里，反射出來的是七色光。（ ）
3.我們沒辦法讓放在陰暗角落里的物體接受陽光的照射。（ ）
4.潛望鏡主要運用的是光的折射原理。（ ）
5.利用潛望鏡能從桌子下方看到桌子上面的東西。（ ）
×
×
×
×
√
