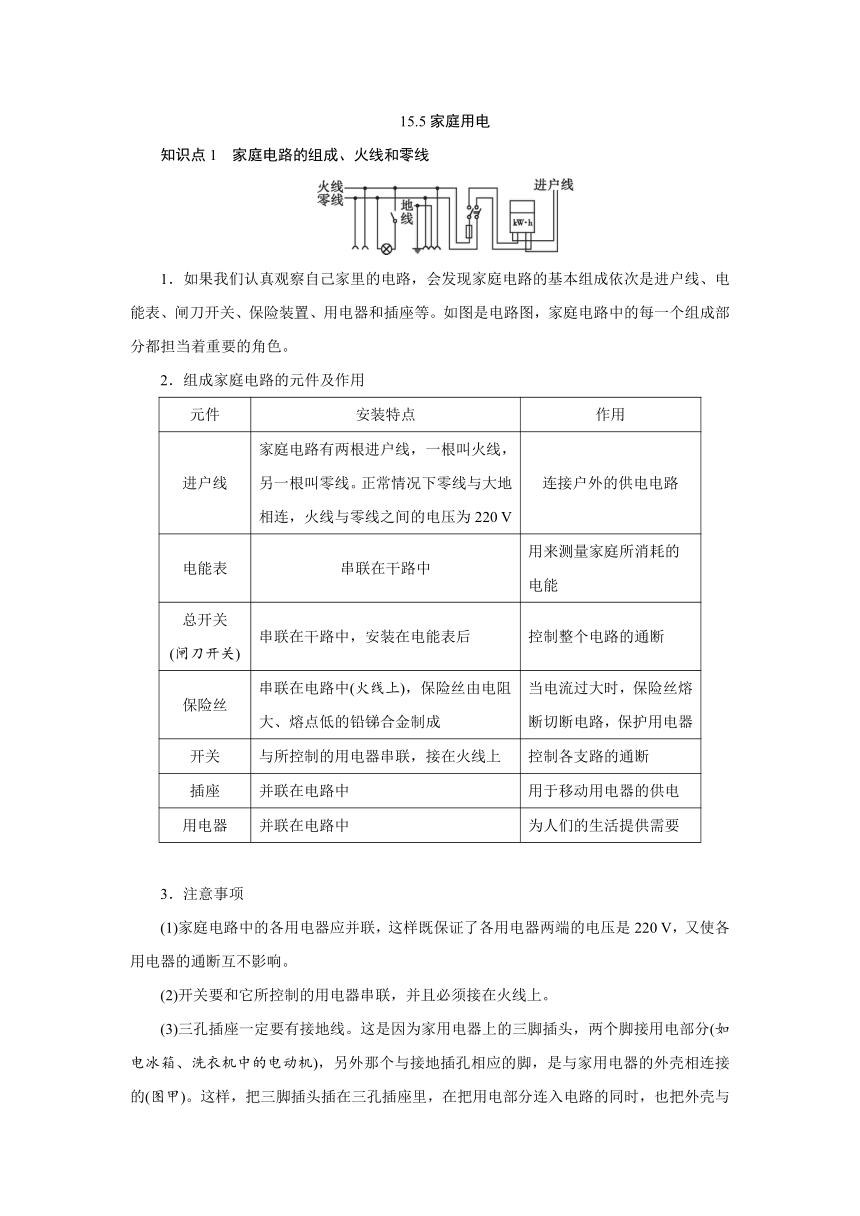

15.5家庭用電
知識點1　家庭電路的組成、火線和零線
1．如果我們認真觀察自己家里的電路，會發現家庭電路的基本組成依次是進戶線、電能表、閘刀開關、保險裝置、用電器和插座等。如圖是電路圖，家庭電路中的每一個組成部分都擔當著重要的角色。
2．組成家庭電路的元件及作用
元件 安裝特點 作用
進戶線 家庭電路有兩根進戶線，一根叫火線，另一根叫零線。正常情況下零線與大地相連，火線與零線之間的電壓為220 V 連接戶外的供電電路
電能表 串聯在干路中 用來測量家庭所消耗的電能
總開關 (閘刀開關) 串聯在干路中，安裝在電能表后 控制整個電路的通斷
保險絲 串聯在電路中(火線上)，保險絲由電阻大、熔點低的鉛銻合金制成 當電流過大時，保險絲熔斷切斷電路，保護用電器
開關 與所控制的用電器串聯，接在火線上 控制各支路的通斷
插座 并聯在電路中 用于移動用電器的供電
用電器 并聯在電路中 為人們的生活提供需要
3．注意事項
(1)家庭電路中的各用電器應并聯，這樣既保證了各用電器兩端的電壓是220 V，又使各用電器的通斷互不影響。
(2)開關要和它所控制的用電器串聯，并且必須接在火線上。
(3)三孔插座一定要有接地線。這是因為家用電器上的三腳插頭，兩個腳接用電部分(如電冰箱、洗衣機中的電動機)，另外那個與接地插孔相應的腳，是與家用電器的外殼相連接的(圖甲)。這樣，把三腳插頭插在三孔插座里，在把用電部分連入電路的同時，也把外殼與
大地連接起來了(圖乙)。
　　
如果內部火線絕緣皮破損或失去絕緣性能，致使火線與用電器外殼接通，外殼帶的電將會從接地導線流走，人體接觸用電器外殼就沒有危險了。
　　　
4．測電筆
(1)構造：由筆尖金屬體、電阻、氖管、彈簧、筆尾金屬體等組成。
(2)作用：區分火線與零線。
正確的做法 錯誤的做法
實驗操作
現象 如果氖管發光，則說明接觸的是火線；如果不發光，說明接觸的是零線 無論測電筆接觸的是火線，還是零線，氖管都不會發光
(3)使用方法
知識點2　安全用電
1．觸電事故分為高壓觸電和低壓觸電
高壓觸電分為高壓電弧觸電和跨步電壓觸電。家庭電路屬于低壓電路，觸電事故是人體直接或間接與火線連接造成的，有雙線觸電和單線觸電兩種形式。人站在干燥的木凳上只接觸火線不觸電。
2．為保證安全用電，必須做到“四不”
不接觸低壓帶電體，不靠近高壓帶電體，不弄濕用電器，不損壞絕緣層。
3．用電器安裝要符合安全要求
開關要接在火線與用電器之間；螺口燈泡的螺旋應接在零線上；兩孔插座應右孔接火線，左孔接零線；三孔插座應接地。
觸電的急救
(1)處理觸電事故的原則：切斷電源，注意自身安全。
(2)具體做法：①迅速切斷電源或用絕緣體將電線挑開；②盡快使觸電者脫離電源，并進行現場搶救；③發生電火時務必切斷電源后再救火。
