第1節 指南針為什么能指方向（2）
－－－磁場與磁感線

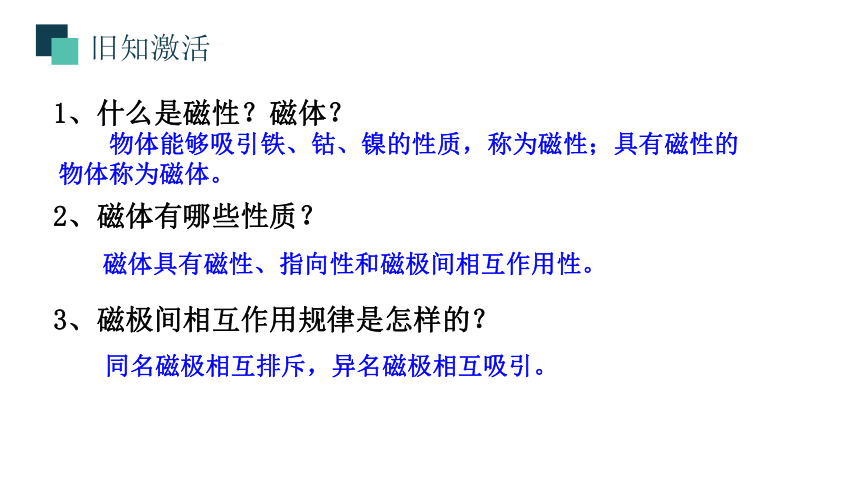

1、什么是磁性？磁體？
2、磁體有哪些性質？
3、磁極間相互作用規律是怎樣的？
物體能夠吸引鐵、鈷、鎳的性質，稱為磁性；具有磁性的物體稱為磁體。
磁體具有磁性、指向性和磁極間相互作用性。
同名磁極相互排斥，異名磁極相互吸引。

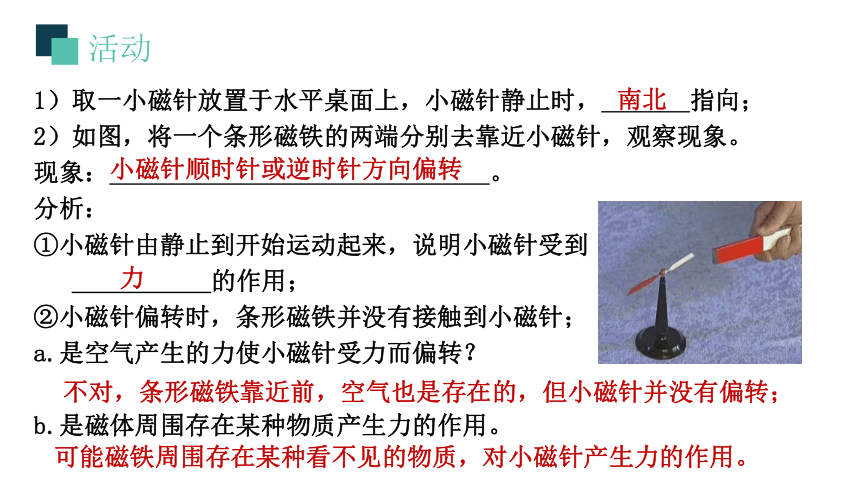

1）取一小磁針放置于水平桌面上，小磁針靜止時， 指向；
2）如圖，將一個條形磁鐵的兩端分別去靠近小磁針，觀察現象。
現象： 。
分析：
①小磁針由靜止到開始運動起來，說明小磁針受到
的作用；
②小磁針偏轉時，條形磁鐵并沒有接觸到小磁針；
a.是空氣產生的力使小磁針受力而偏轉？
b.是磁體周圍存在某種物質產生力的作用。
南北
小磁針順時針或逆時針方向偏轉
力
不對，條形磁鐵靠近前，空氣也是存在的，但小磁針并沒有偏轉；
可能磁鐵周圍存在某種看不見的物質，對小磁針產生力的作用。

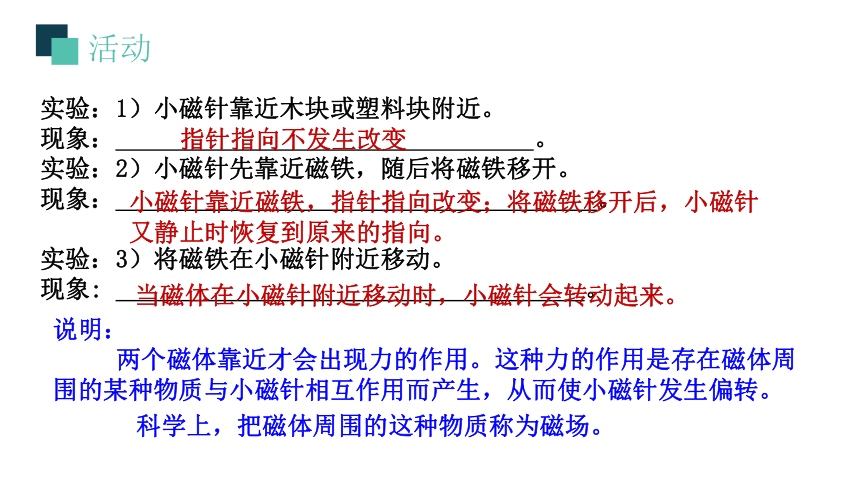

實驗：1）小磁針靠近木塊或塑料塊附近。
現象： 。
實驗：2）小磁針先靠近磁鐵，隨后將磁鐵移開。
現象： 。
實驗：3）將磁鐵在小磁針附近移動。
現象: 。
指針指向不發生改變
小磁針靠近磁鐵，指針指向改變；將磁鐵移開后，小磁針又靜止時恢復到原來的指向。
說明：
兩個磁體靠近才會出現力的作用。這種力的作用是存在磁體周圍的某種物質與小磁針相互作用而產生，從而使小磁針發生偏轉。
當磁體在小磁針附近移動時，小磁針會轉動起來。
科學上，把磁體周圍的這種物質稱為磁場。

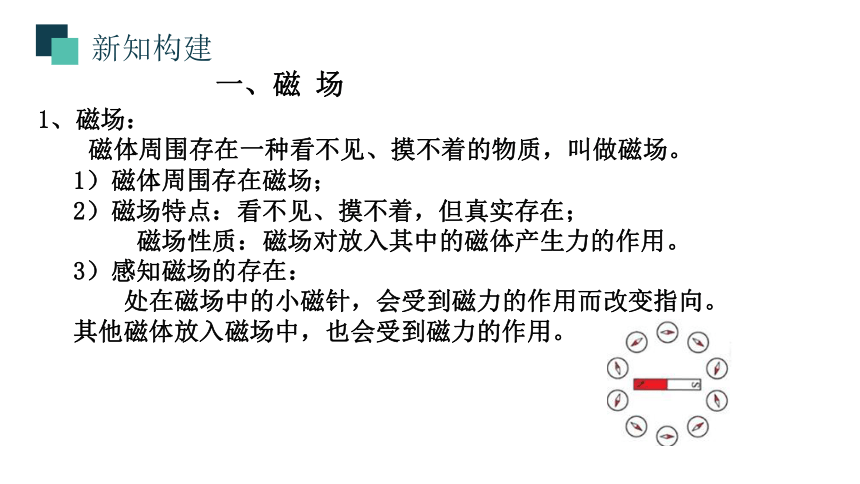

一、磁 場
1、磁場：
磁體周圍存在一種看不見、摸不著的物質，叫做磁場。
1）磁體周圍存在磁場；
2）磁場特點：看不見、摸不著，但真實存在；
磁場性質：磁場對放入其中的磁體產生力的作用。
3）感知磁場的存在：
處在磁場中的小磁針，會受到磁力的作用而改變指向。其他磁體放入磁場中，也會受到磁力的作用。

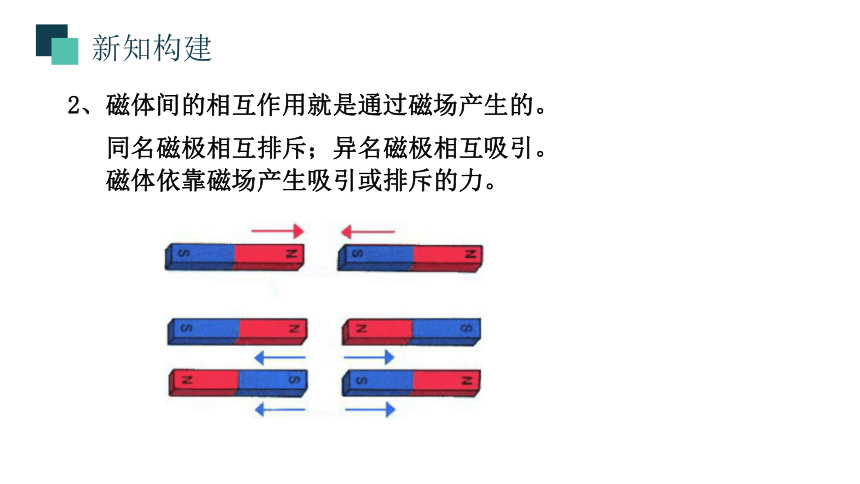

2、磁體間的相互作用就是通過磁場產生的。
同名磁極相互排斥；異名磁極相互吸引。
磁體依靠磁場產生吸引或排斥的力。

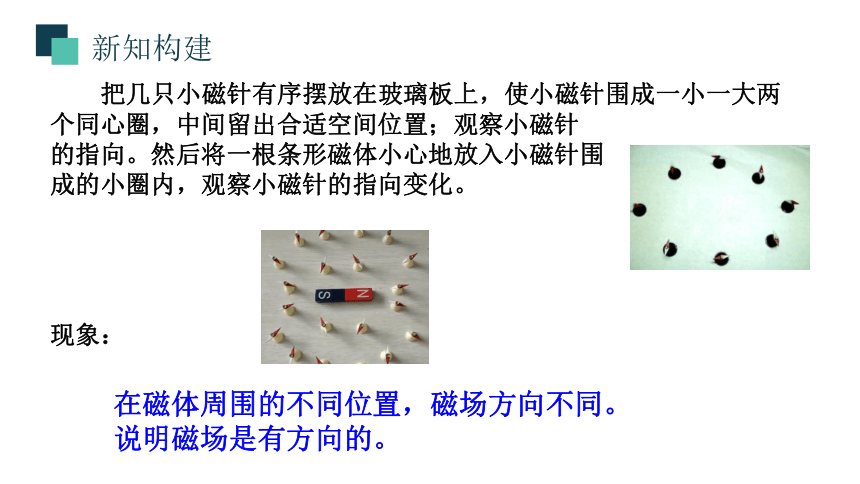

把幾只小磁針有序擺放在玻璃板上，使小磁針圍成一小一大兩個同心圈，中間留出合適空間位置；觀察小磁針
的指向。然后將一根條形磁體小心地放入小磁針圍
成的小圈內，觀察小磁針的指向變化。
現象：
在磁體周圍的不同位置，磁場方向不同。
說明磁場是有方向的。

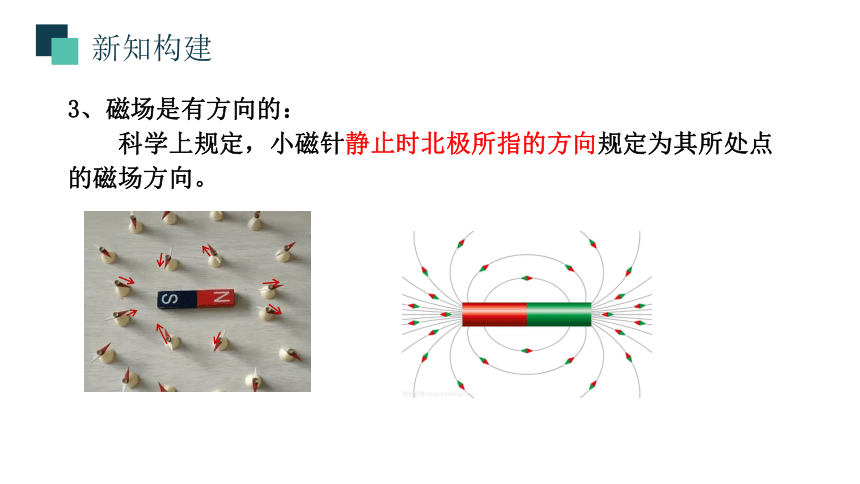

3、磁場是有方向的：
科學上規定，小磁針靜止時北極所指的方向規定為其所處點的磁場方向。

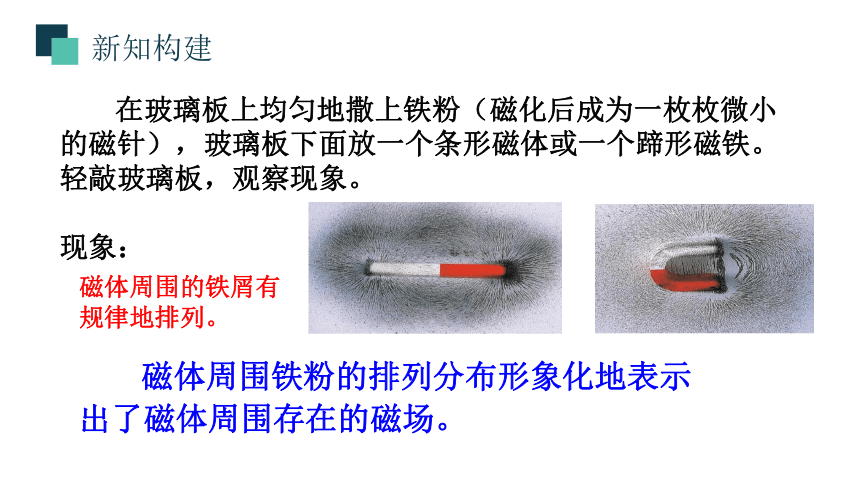

在玻璃板上均勻地撒上鐵粉（磁化后成為一枚枚微小的磁針），玻璃板下面放一個條形磁體或一個蹄形磁鐵。輕敲玻璃板，觀察現象。
現象：
磁體周圍的鐵屑有規律地排列。
磁體周圍鐵粉的排列分布形象化地表示出了磁體周圍存在的磁場。
條形磁鐵的磁感線
蹄形磁鐵的磁感線

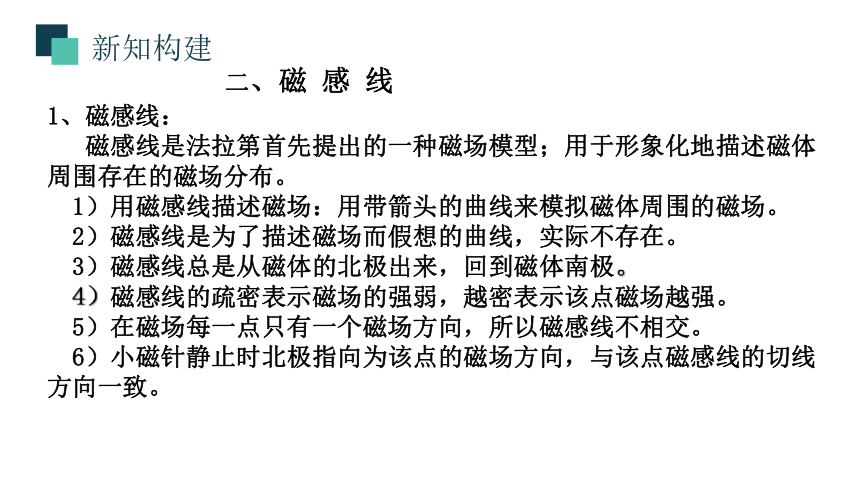

二、磁 感 線
1、磁感線：
磁感線是法拉第首先提出的一種磁場模型；用于形象化地描述磁體周圍存在的磁場分布。
1）用磁感線描述磁場：用帶箭頭的曲線來模擬磁體周圍的磁場。
2）磁感線是為了描述磁場而假想的曲線，實際不存在。
3）磁感線總是從磁體的北極出來，回到磁體南極。
4）磁感線的疏密表示磁場的強弱，越密表示該點磁場越強。
5）在磁場每一點只有一個磁場方向，所以磁感線不相交。
6）小磁針靜止時北極指向為該點的磁場方向，與該點磁感線的切線方向一致。

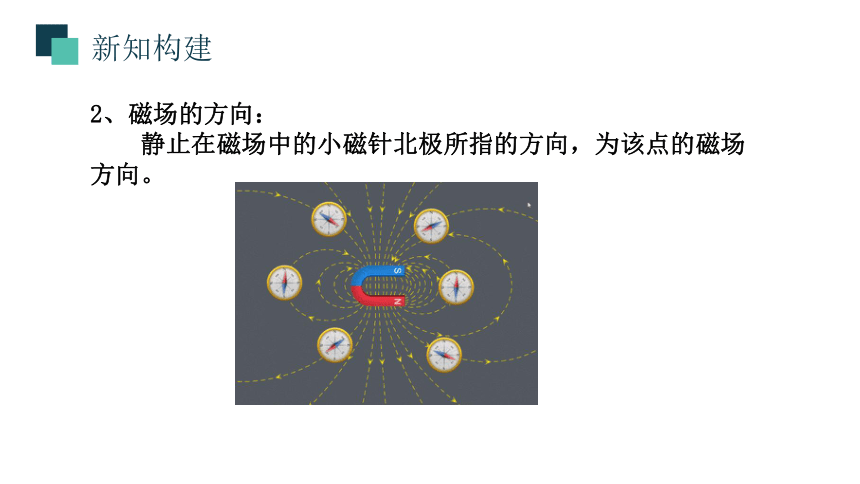

2、磁場的方向：
靜止在磁場中的小磁針北極所指的方向，為該點的磁場方向。
3、條形磁鐵與蹄形磁鐵的磁感線：
4、同名磁極或異名磁極間的磁感線：
5、磁體周圍的磁場是立體的：
5、繪制磁感線時，應注意以下幾點：
1）磁場是真實存在于磁體周圍的一種特殊物質，而磁感線是人們為了直觀、形象地描述磁場的方向和分布情況而引入的帶方向的曲線，它并不是客觀存在于磁場中的真實曲線。
2）在畫磁場的磁感線時，條形磁體磁場、同名磁極間磁場、異名磁極間磁場要畫成上下、左右對稱，而蹄形磁體磁場視放置情況要畫成左右或上下對稱。
3）在磁體的內部，磁感線是從磁體的南極指向磁體的北極。
4）無論磁體內部或外部，磁感線都不相交。
懸掛的小磁針為何總是指向南北方向？
閱讀教材P5相關內容。
1）小磁針總是有一極指向北方；
2）地球表面一定有指向北方的磁場；
3）這磁場可能來自于地球本身；
4）地球可能是一個磁體；
5）地球產生的磁場，稱為地磁場。
三、地 磁 場
1、地磁場：
地球產生的磁場，稱為地磁場。
2、地磁場的分布：
地磁的北極在地理的 附近，
地磁的南極在地理的 附近。
3、磁偏角：
地理兩極與地磁兩極并不重合。水平放置的磁針N極的指向，跟向北地理子午線并不一致，其間有一交角：磁偏角。
南極
北極
4、地磁場的應用：
1）指南針：
2）信鴿返巢：
3）地磁發電：
1992年美國進行了一次衛星懸繩發電實驗。該衛星攜帶一根長20 km,電阻為80 的金屬懸繩，使這根懸繩與地磁場垂直，做切割磁感線運動，結果懸繩上產生了大約3 A的感應電流。
地磁場
1、下列作圖中，正確的是(　　)
C
2、下列關于條形磁體周圍的磁感線的說法，正確的是( )
A. 該條形磁體的左端為N極，右端為S極
B. a處的磁場強度與b處的磁場強度相同
C. 置于a點的小磁針，靜止時南極指向左側
D. 磁感線是為了研究方便引入的假想曲線
D
3、指南針能夠指南，是由于 (　　)
A．地磁場周圍存在磁感線且方向由東向西
B．地球受小磁針的磁化作用而具有磁性
C．地球在南北方向不自轉
D．地球是個大磁體，地面附近磁場方向大致為由南向北
D
4、下列關于磁場和磁感線的描述不正確的是(　 )
A．磁體間的相互作用是通過磁場發生的
B．磁場對放入其中的磁體會產生磁力作用
C．磁場中某點的方向跟放在該點的小磁針靜止時北極所指的方向一致
D．磁場能產生磁感線，磁感線都是從磁體北極出發，回到磁體南極，即都有起點和終點
D
5、如圖，兩個相同的紡錘形磁鐵由于磁極間相互吸引而緊緊貼在一起。下列各圖能正確表示紡錘形磁鐵周圍的磁感線分布特點的是（　　）
C
6、地球是一個巨大的磁體，下列有關地磁體的示意圖正確的是( )
C
7、如圖所示的E、F、P、Q四點中，與圖中A點磁場方向一致的是 (　　)
A．E點 　 B．P點　C．F點　 D．Q點
B
8、磁感應強度表示磁場的強弱，用字母B表示，國際單位是特斯拉，符號是T。磁感應強度B越大，磁場越強。磁感線能形象、直觀地描述磁場，磁感線越密，磁場越強。請據此回答下列問題。
(1)用某種材料制成的磁敏電阻，其阻值R隨磁感應強度B變化的圖像如圖甲。由圖甲可知，磁敏電阻的阻值隨磁感應強度的增大而 ，圖中的圖線沒過坐標原點是因為 。
(2)將該磁敏電阻接入圖丙所示的電路中，電源電壓保持不變，若不改變滑動變阻器滑片的位置，僅將磁敏電阻由圖乙所示的1位置移至2位置，則電流表的示數將 。
增大
磁敏電阻放入磁場前電阻不為0
變大
磁 場
1.1 指南針為什么能指方向（2）
磁場：
磁感線：
地磁場
特殊物質、真實存在
作用：對放入其中的磁體產生力的作用
方向：靜止在磁場中小磁針的N極指向
假想的封閉曲線、、立體分布
作用：描述磁場性質方向（箭頭）、強弱（疏密）
地球是個大磁體，存在地磁場，有磁偏角
方向：地磁南極在地理北極附近，地磁北極在地理南極附近
指南針指南北：指南針北極指向地理北極
