小小住宅設計師
問題
探探家有一塊長15米、寬12米的宅基地，可以自主設計建造住宅。
太好了！這樣我就可以設計自已的房間了。
那你就當咱們家的設計師吧！
想做設計師，就要先學會畫建筑平面設計圖……
閱讀：建筑平面設計圖

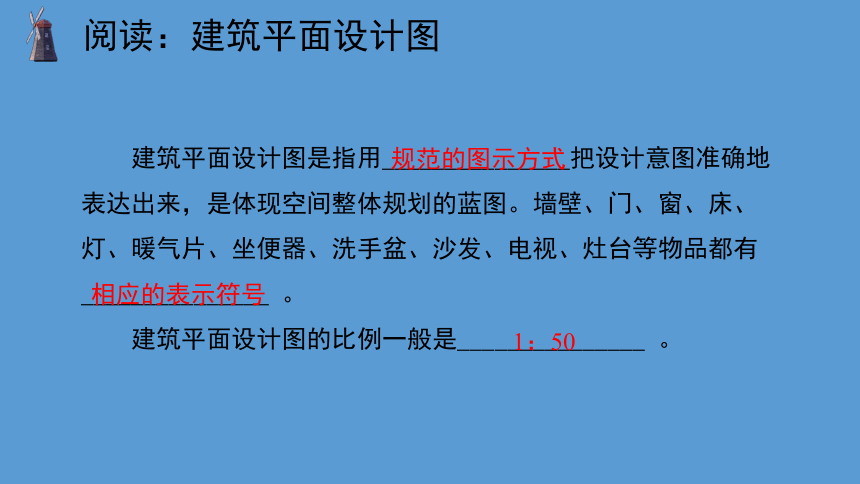

建筑平面設計圖是指用_______________把設計意圖準確地表達出來，是體現空間整體規劃的藍圖。墻壁、門、窗、床、燈、暖氣片、坐便器、洗手盆、沙發、電視、灶臺等物品都有_______________ 。
建筑平面設計圖的比例一般是_______________ 。
規范的圖示方式
相應的表示符號
1：50

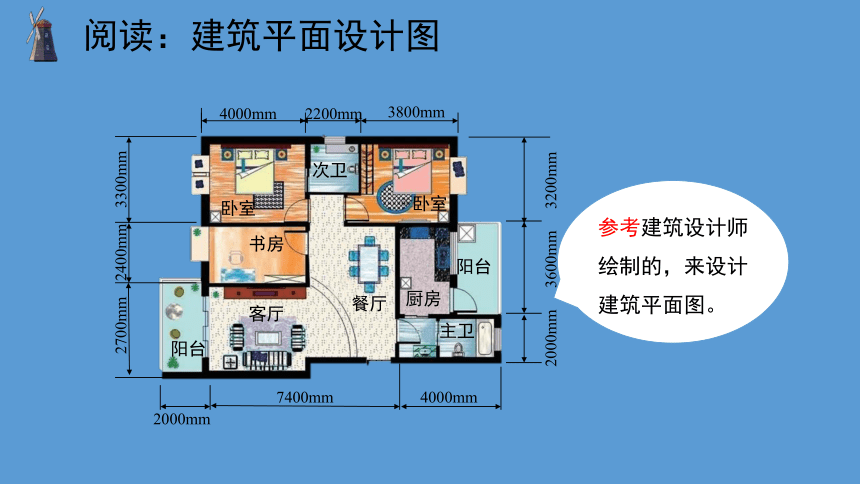

參考建筑設計師繪制的，來設計建筑平面圖。
閱讀：建筑平面設計圖
客廳
書房
臥室
餐廳
陽臺
廚房
主衛
陽臺
臥室
次衛
2000mm
7400mm
4000mm
4000mm
2200mm
3800mm
2700mm
2400mm
3300mm
2000mm
3600mm
3200mm
設計：設計我家住宅
我家3口人，我想單獨住，最少也要設計兩間臥室，再給爸爸設計一間書房，客廳要大一些……
臥室里要有放床、衣柜的位置。
廚房衛生間里要留有上下水的位置。
設計住宅平面圖時，除了________，設計時還要考慮____、____、____、____、________的布局……
房間布局
水
電
氣
暖
采光系統
設計：設計我家住宅
人口情況
結構設計
供電設計
供水設計
供暖設計
供氣設計
……

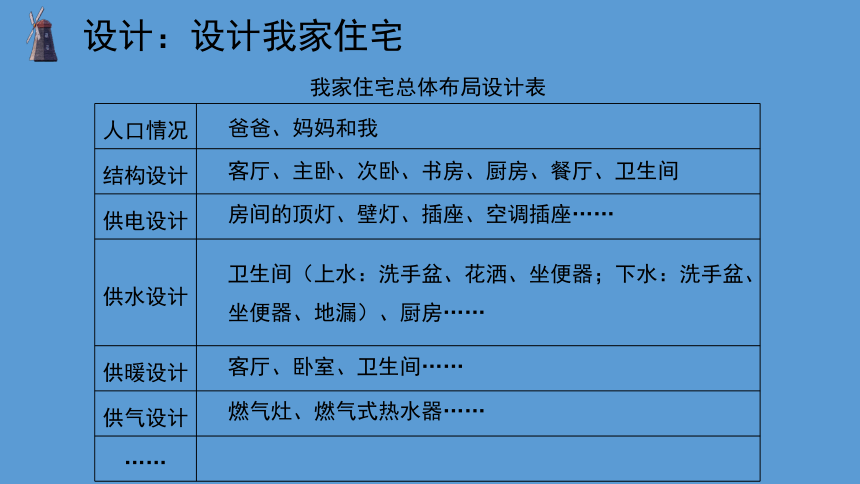

我家住宅總體布局設計表
客廳、主臥、次臥、書房、廚房、餐廳、衛生間
房間的頂燈、壁燈、插座、空調插座……
衛生間（上水：洗手盆、花灑、坐便器；下水：洗手盆、坐便器、地漏）、廚房……
客廳、臥室、衛生間……
燃氣灶、燃氣式熱水器……
爸爸、媽媽和我
小組內展示交流每人繪制的設計圖。要虛心聽取同學們的建議，修改完善自己的設計圖。最后評選出小組最佳作品。
善于傾聽
虛心接受
勇敢提出建議
表達交流
探探家住宅平面設計圖
衛生間
臥室
客廳
廚房
書房
臥室
方向
圖例
墻
窗
門
沙發
燈
設計師：探探
房間 客廳 主臥 次臥 書房 廚房 衛生間
面積（m2） 40 20 15 15 15 10
表達交流
探探家住宅平面設計圖
衛生間
臥室
客廳
廚房
書房
臥室
方向
圖例
墻
窗
門
沙發
燈
設計師：探探
房間 客廳 主臥 次臥 書房 廚房 衛生間
面積（m2） 40 20 15 15 15 10
繪制出房間布局設計圖以后，要在圖上標出電線、水管、暖氣管道和暖氣片、天然氣管道……
住宅平面設計圖要標出______圖例及________________圖例代表的含義。
圖例
圖例代表的含義
住宅設計需要考慮的因素
①
②
③
④
⑤
衛生間（上水：洗手盆、花灑、坐便器；下水：洗手盆、坐便器、地漏）、廚房……
房間的頂燈、壁燈、插座、空調插座……
客廳、臥室、衛生間……
爸爸、媽媽和我
客廳、主臥、次臥、書房、廚房、餐廳、衛生間
設計我家住宅
課堂回顧
供水設計
供電設計
供暖設計
人口情況
結構設計
課堂回顧
（1）建筑平面設計圖是指用_______________把設計意圖準確地表達出來，是體現空間整體規劃的藍圖。墻壁、門、窗、床、燈、暖氣片、坐便器、洗手盆、沙發、電視、灶臺等物品都有_______________ 。
（2）建筑平面設計圖的比例一般是_______________ 。
規范的圖示方式
相應的表示符號
1：50
常考題型背記
1.設計住宅時，不僅要考慮房間布局，還要考慮水、電、氣、暖、采光系統的布局。 （ ）
2.萌小牛設計自己家的住宅設計圖時，應該獨立完成，不能咨詢爸爸和媽媽的需求。 （ ）
一、判斷題
×
√
解析：設計住宅設計圖時，需要了解爸爸和媽媽的需求，這樣才可能設計出讓所有人滿意的住宅。
常考題型背記
3.我們可以參考建筑平面設計圖來設計自己家的平面圖。 （ ）
4.住宅設計圖只需要標注好房間布局，不需要標出電線、水管等的位置。 （ ）
×
√
解析：畫好房間布局圖以后，還要在圖上標出電線、水管、暖氣管道和暖氣片、天然氣管道等。
常考題型背記
1.一般情況下，下列房間中不用考慮供水設計的是（ ）。
A.廚房
B.主臥
C.衛生間
2.安裝燃氣灶（利用電池打火）時，需要考慮（ ） 。
A.供水設計
B.供電設計
C.供氣設計
二、選擇題
C
B
常考題型背記
3.在設計房屋住宅時，萌小牛想將洗衣機安裝在陽臺上（方便晾衣服），那么他需要考慮的設計包括（ ）。
①供水設計 ②供電設計 ③供暖設計
A.①②
B.①③
C.①②③
A
解析：洗衣機需要用電，還需要用水、排水，不需要供暖設計。
