杠 桿
杠桿
當我們將伙伴用蹺蹺板翹起來時，蹺蹺板就是一種最簡單的機械，叫杠桿。

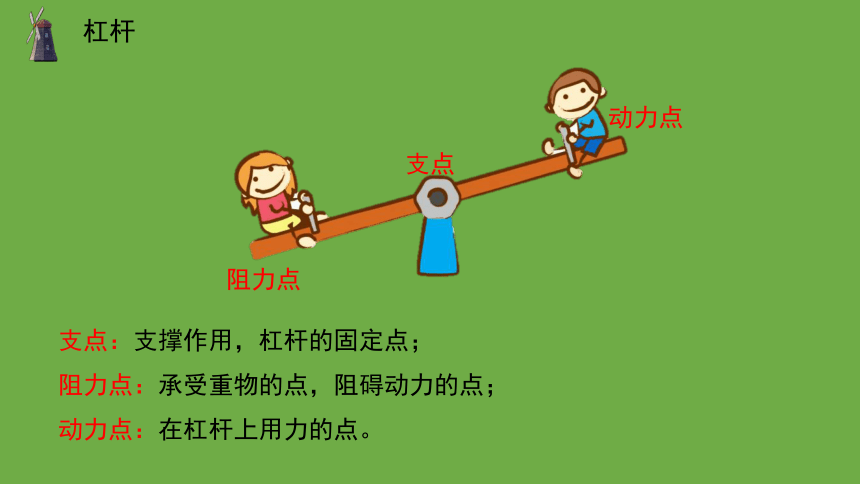

杠桿
支點
動力點
阻力點
支點：支撐作用，杠桿的固定點；
阻力點：承受重物的點，阻礙動力的點；
動力點：在杠桿上用力的點。

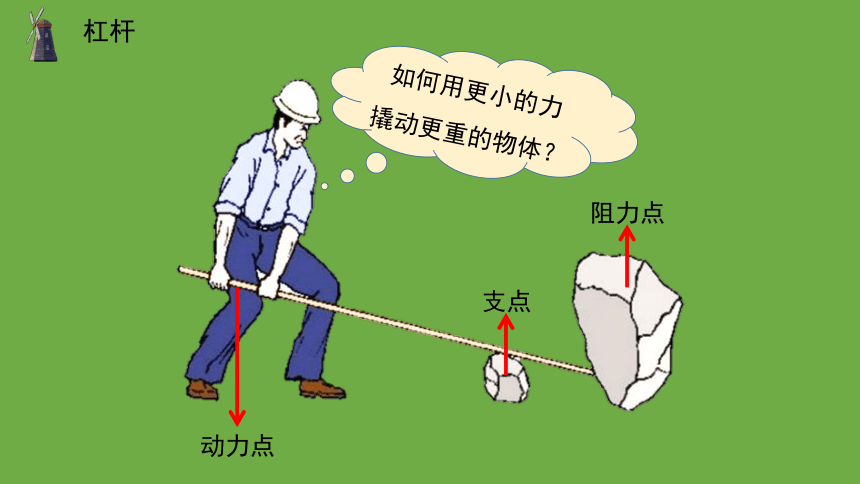

杠桿
動力點
支點
阻力點
如何用更小的力撬動更重的物體？

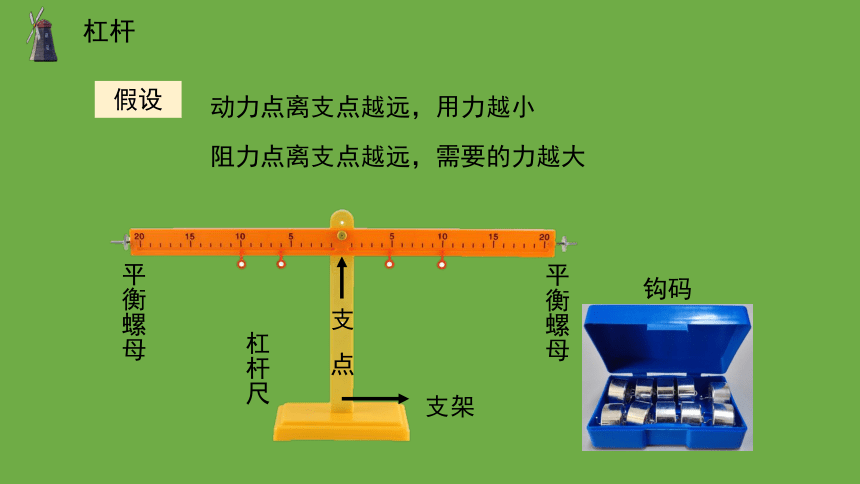

杠桿
支架
鉤碼
杠桿尺
平衡螺母
平衡螺母
支
點
假設
動力點離支點越遠，用力越小
阻力點離支點越遠，需要的力越大
杠桿

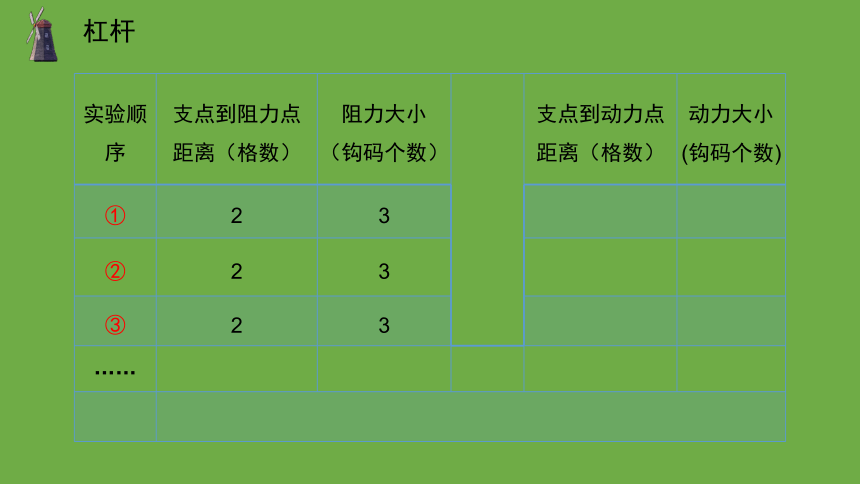

實驗順序 支點到阻力點距離（格數） 阻力大?。ㄣ^碼個數） 支點到動力點距離（格數） 動力大小(鉤碼個數)
① 2 3
② 2 3
③ 2 3
……
杠桿

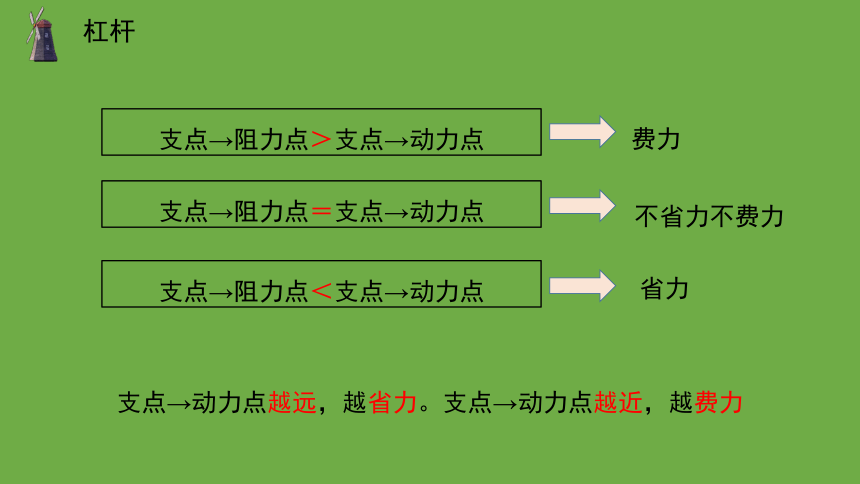

支點→阻力點＞支點→動力點
費力
支點→阻力點＝支點→動力點
不省力不費力
支點→阻力點＜支點→動力點
省力
支點→動力點越遠，越省力。支點→動力點越近，越費力
費力杠桿
動力點
支點
阻力點
生活中的杠桿
支點
動力點
阻力點
費力
不省力，不費力
支點
阻力點
動力點
省力
杠桿
支點
阻力點
動力點
費力
支點
動力點
阻力點
杠桿
一、選擇題
1.杠桿工作時，是圍繞（ ）轉動的。
A.支點 B.動力點 C.阻力點
2.杠桿是否省力是由（ ）決定的。
A.杠桿的形狀 B.重物的輕重
C.支點、動力點、阻力點的位置
A
C
杠桿
3.下列杠桿中，最費力的是（ ）。
A. B. C.
4.動力點距離支點遠，阻力點距支點近，這種杠桿是（ ）。
A.省力杠桿
B.費力杠桿
C.既不省力也不費力杠桿
B
A
杠桿
5.如圖，要使圖中杠桿平衡，下列哪個方法是可行的 （ ）
A. A右移兩格，B左移一格
B. A右移一格，B左移一格
C. A右移一格，B左移兩格
B
A
B
6.如圖杠桿向右傾斜，可能在1處掛了（ ）個鉤碼。
A.1 B.2 C.3
C
杠桿
二、判斷題
1.杠桿的運用在生活中很常見，比如蹺蹺板和滑梯都用到了杠桿。 （ ）
2.只要使用杠桿就可以省力。（ ）
3.杠桿都可以在力的作用下繞著支點轉動。（ ）
4.所有的剪刀都屬于省力杠桿。（ ）
√
×
×
×
