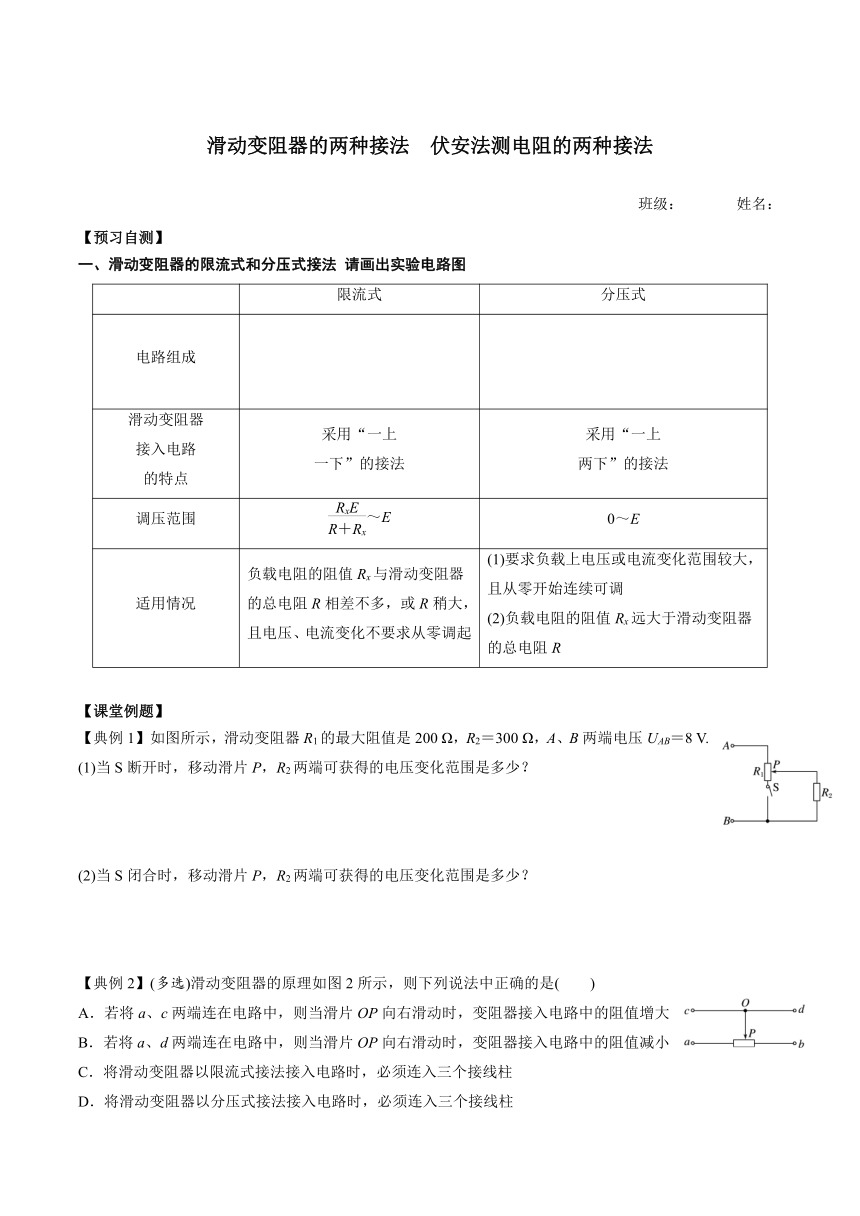

滑動變阻器的兩種接法　伏安法測電阻的兩種接法
班級： 姓名： 　
【預習自測】
一、滑動變阻器的限流式和分壓式接法 請畫出實驗電路圖
限流式 分壓式
電路組成
滑動變阻器 接入電路 的特點 采用“一上 一下”的接法 采用“一上 兩下”的接法
調壓范圍 ～E 0～E
適用情況 負載電阻的阻值Rx與滑動變阻器的總電阻R相差不多，或R稍大，且電壓、電流變化不要求從零調起 (1)要求負載上電壓或電流變化范圍較大，且從零開始連續可調 (2)負載電阻的阻值Rx遠大于滑動變阻器的總電阻R
【課堂例題】　
【典例1】如圖所示，滑動變阻器R1的最大阻值是200 Ω，R2＝300 Ω，A、B兩端電壓UAB＝8 V.
(1)當S斷開時，移動滑片P，R2兩端可獲得的電壓變化范圍是多少？
(2)當S閉合時，移動滑片P，R2兩端可獲得的電壓變化范圍是多少？
【典例2】(多選)滑動變阻器的原理如圖2所示，則下列說法中正確的是(　　)
A．若將a、c兩端連在電路中，則當滑片OP向右滑動時，變阻器接入電路中的阻值增大
B．若將a、d兩端連在電路中，則當滑片OP向右滑動時，變阻器接入電路中的阻值減小
C．將滑動變阻器以限流式接法接入電路時，必須連入三個接線柱
D．將滑動變阻器以分壓式接法接入電路時，必須連入三個接線柱
二、伏安法測電阻的兩種接法
【預習自測】1．兩種接法的比較
內接法 外接法
電路
誤差分析 電壓表示數： UV＝UR＋UA＞UR 電流表示數： IA＝IR R測＝＞＝R真 電壓表示數：UV＝UR 電流表示數： IA＝IR＋I(xiàn)V＞IR R測＝＜＝R真
誤差來源 電流表的分壓作用 電壓表的分流作用
適用情況 測大電阻 測小電阻
2.電流表內、外接的選擇方法
(1)直接比較法：當Rx RA時，采用內接法，當Rx RV時，采用外接法，可記憶為“大內小外”．
(2)公式計算法
當<即Rx＞時，用電流表內接法，當>即Rx＜時，用電流表外接法，
當Rx＝時，兩種接法效果相同．
(3)試觸法：如圖3，把電壓表的可動接線端分別試接b、c兩點，觀察兩電表的示數變化，若電流表的示數變化明顯，說明電壓表的分流作用對電路影響大，應選用內接法，若電壓表的示數有明顯變化，說明電流表的分壓作用對電路影響大，所以應選外接法．
【課堂例題】　
【典例3】在伏安法測電阻的實驗中，待測電阻Rx的阻值約為200 Ω，電壓表V的內阻約為2 kΩ，電流表A的內阻約為10 Ω，測量電路中電流表的連接方式如圖4甲或乙所示，結果由公式Rx＝計算得出，式中U與I分別為電壓表和電流表的示數．若將圖甲和圖乙中電路測得的電阻值分別記為Rx1和Rx2，則________(選填“Rx1”或“Rx2”)更接近待測電阻的真實值，且測量值Rx1________(選填“大于”“等于”或“小于”)真實值，測量值Rx2________(選填“大于”“等于”或“小于”)真實值．
【典例4】　(多選)如圖所示，用伏安法測電阻時(　　)
A．采用圖甲所示測量電路，誤差來源于電壓表分流，使電阻測量值小于真實值
B．采用圖甲所示測量電路，誤差來源于電流表分壓，使電阻測量值大于真實值
C．采用圖乙所示測量電路，誤差來源于電壓表分流，使電阻測量值小于真實值
D．采用圖乙所示測量電路，誤差來源于電流表分壓，使電阻測量值大于真實值
【典例5】用電流表(內阻約4 Ω)和電壓表(內阻約3 kΩ)測量電阻R的阻值．某次按照如圖所示電路的測量情況：電流表的示數是5 mA，電壓表的示數是2.5 V．下列說法正確的是(　　)
A．電阻R的值為500 Ω
B．電阻R的值略大于500 Ω
C．電阻R的值略小于500 Ω
D．如果采用電流表外接法測量，結果更加精確
【鞏固練習】
考點一　滑動變阻器的限流式接法與分壓式接法
1．a(chǎn)、b兩點與一個穩壓直流電源相連，當滑動變阻器的滑片從中點O向d端移動一段距離時，圖中的電流表讀數會變小的是(　　)
2.(多選)一同學將滑動變阻器與一個6 V、6～8 W的小燈泡L及開關S串聯后接在6 V的電源E上，當S閉合時，發現燈泡發光．按如圖所示的接法，當滑動變阻器的滑片P向右滑動時，燈泡將(　　)
A．變暗
B．變亮
C．亮度不變
D．不可能被燒壞
3．AB間的電壓為30 V，改變滑動變阻器觸頭的位置，可以改變CD間的電壓，則UCD的變化范圍是(　　)
A．0～10 V B．0～20 V
C．10～20 V D．20～30 V
4.如圖3所示的電路中，U＝24 V，滑動變阻器R2的最大阻值為100 Ω，R1＝50 Ω.當滑片P滑至R2的中點時，a、b兩端的電壓為(　　)
A．8 V
B．12 V
C．16 V
D．4 V
考點二　伏安法測電阻的兩種接法
5．(多選)甲、乙兩圖分別為測燈泡電阻R的電路圖，下列說法正確的是(　　)
A．甲圖的接法叫作電流表外接法，乙圖的接法叫作電流表內接法
B．甲中R測>R真，乙中R測C．甲中誤差由電壓表分流引起，為了減小誤差，應使R RV，故此法測較小電阻好
D．乙中誤差由電流表分壓引起，為了減小誤差，應使R RA，故此法測較大電阻好
6．(多選)(2020·長沙一中期中)用伏安法測電阻，當對被測電阻的阻值一無所知而無法選擇用何種接法時，可采用試觸的方法．某同學測量未知電阻R時，讓電壓表的一端接在A點，另一端先后接到B點和C點；他發現電流表示數有明顯變化，而電壓表示數無明顯變化，則下列說法中正確的是(　　)
A．R與電壓表阻值接近，應選擇電流表內接電路
B．如果選擇電流表內接電路，測量值大于真實值
C．R與電流表阻值接近，應選擇電流表外接電路
D．如果選擇電流表外接電路，測量值大于真實值
7.兩個定值電阻R1、R2串聯后接在輸出電壓U＝12 V的直流電源上，且電源電壓保持不變．把一個內阻不是遠大于R1、R2的電壓表接在R1兩端(如圖6所示)，電壓表的示數為8 V，如果把此表改接在R2兩端，則電壓表的示數(　　)
A．小于4 V B．等于4 V
C．大于或等于8 V D．大于4 V，小于8 V
8．(多選)(2021·騰沖縣第八中學高二期末)如圖10所示，M、N間電壓恒定，當開關S接通a點時，電壓表示數為10 V，電流表示數為0.2 A；當開關S接通b點時，電壓表示數為12 V，電流表示數為0.15 A．由此可知(　　)
A．S接在a點時的測量值更準確
B．S接在b點時的測量值更準確
C．Rx的真實值是70 Ω
D．電流表的內阻是20 Ω
